ELEMENT H6 PAK
ELEMENT H6 PAK CHROME
Instructions d'utilisation

Publicité

loading

Sommaire des Matières pour ADJ ELEMENT H6 PAK

  • Page 1 ELEMENT H6 PAK ELEMENT H6 PAK CHROME Instructions d’utilisation...
  • Page 2 ©2024 ADJ Products, LLC tous droits réservés. Les informations, spécifications, diagrammes, images et instructions contenus dans le présent document sont sujets à changement sans préavis. Le logo ADJ Products, LLC et les noms et numéros d’identification des produits contenus dans le présent document sont des marques commerciales d’ADJ Products, LLC.
  • Page 3 C O N T E N U Informations générales Principales caractéristiques | Enregistrement de garantie Garantie limitée (États-Unis uniquement) Consignes de sécurité Aperçu - Valise de vol Aperçu - Luminaire Configuration sans fils Télécommande IR Installation Batterie : chargement dans le cas Batterie : Remplacement Batterie : informations générales Menu système...
  • Page 4 à la poubelle. Veuillez recycler autant que possible. SERVICE CLIENT Contactez le service ADJ pour tout besoin de service et d’assistance lié au produit. Visitez également forums.adj.com avec des questions, des commentaires ou des suggestions.
  • Page 5 P R I N C I PA L E S C A R A C T É R I S T I Q U E S ARTICLES INCLUS : • Luminaires Element H IP ou Element H IP CHR (x6) •...
  • Page 6 G A R A N T I E L I M I T É E ( É TAT S - U N I S U N I Q U E M E N T ) A. ADJ Products, LLC garantit par la présente, à l’acheteur d’origine, les produits ADJ Products, LLC contre tout défaut de fabrication de matériaux et de fabrication pendant une période prescrite à...
  • Page 7 Ce luminaire est un équipement électronique sophistiqué. Pour garantir un fonctionnement fluide, il est important de suivre toutes les instructions et directives de ce manuel. ADJ Products, LLC n’est pas responsable des blessures et/ou des dommages résultant d’une mauvaise utilisation de ce luminaire en raison du non-respect des informations imprimées dans ce manuel.
  • Page 8 C O N S I G N E S D E S É C U R I T É • GROUPE DE RISQUE 3 - RISQUE D’EXPOSITION AUX RAYONNEMENTS ULTRAVIOLETS (UV) ! • LE LUMINAIRE ÉMET UNE LONGUEUR D’ONDE DE HAUTE INTENSITÉ...
  • Page 9 C O N S I G N E S D E S É C U R I T É COUVERCLE DE FLIGHT CASE Lors de l’ouverture du flight case, le couvercle doit être verrouillé manuellement. La béquille de support du couvercle est située sur le côté droit du flight case, à proximité du compartiment de rangement du câble d’alimentation.

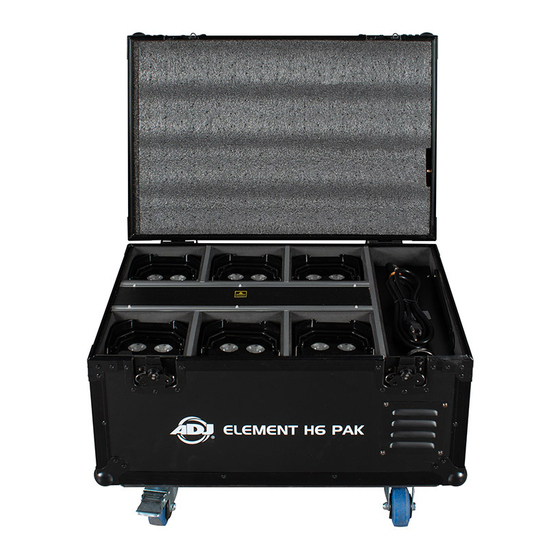

  • Page 10 A P E R Ç U - VA L I S E D E V O L Poignées Fusible Pouvoir Dehors Pouvoir *Indicateur de Dans charge Loquets du couvercle *Remarque : l’indicateur de charge est rouge lors de la charge et vert une fois terminé. L’indicateur de charge sur le boîtier affiche l’état de charge de l’ensemble des six unités.
  • Page 11 A P E R Ç U - L U M I N A I R E Écran d’affichage Oeillet de câble de sécurité Emplacement pour clé Kensington Boutons Mode/Entrée/ Haut/Bas Port de chargement Interrupteur Loquet de déverrouillage de la béquille Béquille...
  • Page 12 C O N F I G U R AT I O N S A N S F I L S Cet appareil ne dispose pas de ports de connecteur DMX physiques. Par conséquent, afin d’utiliser le contrôle DMX, l’utilisateur doit d’abord configurer l’appareil pour exécuter le contrôle DMX sans fil. Suivez les instructions ci-dessous pour configurer le contrôle DMX sans fil : 1.
  • Page 13 T É L É C O M M A N D E I R Cet appareil peut être commandé à l’aide de la télécommande ADJ UC IR24. L’unité ne peut être contrôlée que lorsqu’elle a été réglée en mode primaire. L’unité ne répondra PAS aux commandes lorsqu’elle a été...
  • Page 14 I N S TA L L AT I O N INDICE IP L’ELEMENT H IP est classé IP54. La pénétration de poussière n’est pas entièrement empêchée, mais elle n’entrera pas en quantité suffisante pour nuire au bon fonctionnement de l’appareil. L’ELEMENT H IP est également protégé...
  • Page 15 I N S TA L L AT I O N INSTALLATION DES PINCES L’Element H IP dispose d’un point de fixation par pince de montage sur le côté de l’appareil, ainsi que d’un œillet pour câble de sécurité au bas d’un pied (voir l’illustration ci-dessous). Lors du montage du luminaire sur une ferme ou toute autre installation suspendue ou aérienne, assurez-vous de fixer des pinces de calibre approprié...
  • Page 16 I N S TA L L AT I O N BÉQUILLE POUR PLACEMENT AU SOL L’Element H IP peut également être placé sur le sol pour fournir un écran éclairé vers le haut, et dispose d’une béquille rétractable qui permet d’incliner l’appareil dans la direction de l’écran souhaité. Pour déployer la béquille, actionnez simplement l’interrupteur situé...
  • Page 17 I N S TA L L AT I O N FENTE POUR CLÉ KENSINGTON L’appareil dispose d’un emplacement pour un dispositif de sécurité de type Kensington qui peut être utilisé pour empêcher le vol. La fente pour clé est située près du bas de l’un des pieds de l’appareil, comme indiqué...
  • Page 18 à la section Liaison électrique en guirlande de ce manuel pour plus de détails. 5. Placez un luminaire ADJ Element H6 dans l’un des compartiments de chargement du flight case. Jusqu’à (6) unités peuvent être chargées en même temps. L’indicateur de charge situé à côté des ports d’alimentation s’allumera pour indiquer que votre appareil est en train de charger.
  • Page 19 B AT T E R I E : R E M P L A C E M E N T 1. Éteignez l’appareil et débranchez-le 2. Soulevez délicatement le panneau de l’alimentation. Soulevez le panneau de l’écran d’affichage vers le haut et de couverture sur le côté...
  • Page 20 B AT T E R I E : R E M P L A C E M E N T Joint du panneau de commande 3. Une fois le panneau de l’écran 4. Remontez l’appareil en reconnectant d’affichage retiré, la batterie de couleur le connecteur de fil, puis en remettant bleue doit être clairement visible.
  • Page 21 B AT T E R I E : I N F O R M AT I O N S G É N É R A L E S PRÉCAUTIONS D’EMPLOI Ne court-circuitez pas la batterie. Évitez de soumettre la batterie à un court-circuit, car cela génère un courant très élevé, entraînant une surchauffe, une fuite de gel électrolytique, des fumées nocives, un risque d’explosion ou d’autres dommages à...
  • Page 22 M E N U S Y S T È M E Ce luminaire comprend un écran de panneau de commande facile à naviguer, à partir duquel tous les réglages et ajustements nécessaires peuvent être effectués. Appuyez sur le bouton MODE pour faire défiler les options du menu principal, puis appuyez sur ENTER pour sélectionner l’option actuellement affichée.
  • Page 23 M E N U S Y S T È M E Définir l’adresse 001 - 512 Adresse DMX DMX de départ de l’appareil Mode chaîne de Définir le mode 12ch 14ch 15ch 17ch L’appareil conserve les dernières val- eurs des chaînes Tenir en dernier reçues en cas de perte ou...
  • Page 24 M E N U S Y S T È M E Standard Scène la télé Modes Architectural d’atténuation Théâtre Scène 2 Délai 0 - 99 d’atténuation Carré Linéaire Courbe de grada- tion Carré inversé Courbe S Temps avant que l’affichage ne se Délai de mette en veille;...
  • Page 25 M E N U S Y S T È M E Rouge 000 - 255 Vert 000 - 255 Couleurs des Bleu 000 - 255 boutons IR Bouton 15 Blanc 000 - 255 (a continué) PERSONNALITÉ (a continué) Ambre 000 - 255 000 - 255 Restaurer les Ramène l’unité...
  • Page 26 M E N U S Y S T È M E Affiche la tem- Température des xxx F / xxx C pérature actuelle de l’appareil INFORMATION Une version de Affiche la version x.xx logiciel actuelle du logiciel Temps restant Temps de charge xx hours jusqu’à...
  • Page 27 A D R E S S A G E D M X Tous les appareils doivent recevoir une adresse de départ DMX lorsqu’ils fonctionnent avec un contrôleur DMX, afin de garantir que le bon appareil répond au bon signal de commande. Cette adresse de départ numérique est le numéro de canal à...
  • Page 28 C A R A C T É R I S T I Q U E S D M X CHAÎNE FONCTION VALEURS 12CH 14CH 15CH 17CH Tout rouge, 0% - 100% 000 - 255 Tout vert, 0% - 100% 000 - 255 Tout bleu, 0% - 100% 000 - 255 Tout blanc, 0% - 100%...
  • Page 29 C A R A C T É R I S T I Q U E S D M X CHAÎNE FONCTION VALEURS 12CH 14CH 15CH 17CH Programmes automatiques (a con- tinué) 177 - 193 Programme automatique 11 194 - 210 Programme automatique 12 211 - 226 Programme automatique 13...
  • Page 30 C A R A C T É R I S T I Q U E S D M X CHAÎNE FONCTION VALEURS 12CH 14CH 15CH 17CH Courbes de gradation 000 - 020 Carré 021 - 040 Linéaire 041 - 060 carrée inverse 061 - 080 Courbe S...
  • Page 31 VA L E U R S PA R D É FA U T D U I R BOUTON ROUGE VERT BLEU BLANC AMBRE M O D I F I C AT I O N D E S VA L E U R S D E S B O U T O N S I R Ces appareils permettent à...
  • Page 32 M A C R O S C O U L E U R S VALEURS DMX MACRO COULEUR VALEURS DMX MACRO COULEUR Désactivé 144-147 V+Blanc+UV Rouge 148-151 V+A+UV 8-11 Vert 152-155 Bleu+Blanc+A 12-15 Bleu 156-159 Bleu+Blanc+UV 16-19 Blanc 160-163 Bleu+A+UV 20-23 Ambre 164-167...
  • Page 33 P R É R É G L A G E S D E T E M P É R AT U R E D E C O U L E U R Temp de Temp de Temp de Valeur DMX Valeur DMX Valeur DMX couleur...
  • Page 34 COURBES DE GRADATION ET MODES DE GRADATION Variateur 100% Temps (ms) 0 Sec Temps de montée Temps d'arrêt 0 sec Temps éteigne 1 sec Temps éteigne Effet de rampe de courbe de gradation Temps d'arrêt(ms) Temps d'arrêt(ms) Temps de montée(ms) Temps de montée(ms) Standard (défaut) Scène...
  • Page 35 Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur de ce luminaire. Veuillez confier tous les autres problèmes de service à un technicien de service ADJ agréé. Si vous avez besoin de pièces de rechange, veuillez commander des pièces d’origine auprès d’un revendeur ADJ agréé.
  • Page 36 L I A I S O N É L E C T R I Q U E E N G U I R L A N D E Cette fonctionnalité permet de relier plusieurs des valises de vol entre eux via les prises d’entrée et de sortie d’alimentation.
  • Page 37 R E M P L A C E M E N T D U F U S I B L E La valise de vol comporte un fusible remplaçable. Pour le remplacer, débranchez le flight case de la source d’alimentation, puis utilisez un tournevis pour dévisser le porte-fusible situé à côté des ports d’alimentation.
  • Page 38 D E S S I N S D I M E N S I O N N E L S Dimensions non à l’échelle. 671mm [26.4in] 461mm [18.2in] 654mm [25.7in] 444mm [17.5in] 5.67 in. (144.06mm)
  • Page 39 C A R A C T É R I S T I Q U E S L’élément H6 Pak comprend : Caractéristiques: • (6) Luminaires Element H IP noirs • IP54 : protection partielle contre la poussière • (1) Flight-case de chargement Element H6 FC et les projections d’eau •...
  • Page 40 D É C L A R AT I O N F C C Cet appareil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
  • Page 41 Cette page a été intentionnellement laissée vierge.

Ce manuel est également adapté pour:

Element h6 pak chrome
