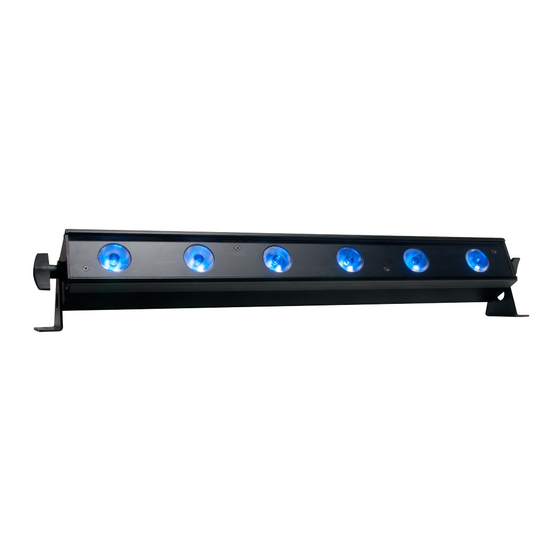

- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 08/17...
- Page 2 Les produits ADJ, le logo LLC et les noms et références identifiant des produits sont des marques d’ADJ Products, LLC. La protection des droits d'auteur inclus toute forme, matière, matériel et information protégeables désormais autorisés par la loi statutaire ou judiciaire ou accordé...
-
Page 3: Table Des Matières
Table des matières INTRODUCTION ..................................4 INFORMATIONS GÉNÉRALES ..............................4 CARACTÉRISTIQUES ................................4 CONSIGNES DE SÉCURITÉ ..............................5 CONFIGURATION ................................... 7 INSTRUCTIONS DE FONCTIONNEMENT ..........................9 TÉLÉCOMMANDE UC-IR ..............................11 COURBES DE GRADATION ..............................13 FONCTIONS ET VALEURS DMX - 6 CANAUX ......................... 13 FONCTIONS ET VALEURS DMX - 10 CANAUX ........................13 FONCTIONS ET VALEURS DMX - 12 CANAUX ........................14 FONCTIONS ET VALEURS DMX - 18 CANAUX : CONTRÔLE PAR SECTION ................15 LES COURBES DE GRADATION ............................. 17 TABLEAU DES MACROS COULEURS ............................. 18 DIMENSIONS ..................................19 ALIGNEMENT MAGNÉTIQUE RAPIDE ..........................20 RACCORDEMENT EN DAISY CHAIN ............................20 FONCTIONNEMENT MAÎTRE/ESCLAVE ..........................21 REMPLACEMENT DU FUSIBLE ............................. 21 DÉPANNAGE ..................................21 ENTRETIEN ................................... 21 SPÉCIFICATIONS .................................. 22 RoHS : une contribution sans précédent à la préservation de l’environnement ..............23 DEEE : Déchets d’équipements électriques et électroniques ..................... 24... -
Page 4: Introduction
• Connexion DMX 3 broches • 4 modes DMX : Mode 6 canaux, 10 canaux, 12 canaux et 18 canaux DMX. • Compatible avec la télécommande UC-IR d’ADJ et l’Airstream IR (vendues séparément) • Extrémités aimantées pour alignement parfait • Raccordement en chaîne (voir page 20) -
Page 5: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ • Afin de prévenir tout risque de décharge électrique ou d’incendie, veuillez ne pas exposer l’unité à l’humidité ou la pluie. • Ne renversez ni eau ni autre liquide sur ou dans votre unité. • N’essayez en aucun cas d’utiliser l’appareil si vous vous apercevez que le cordon d’alimentation est dénudé ou cassé. -
Page 6: N'opérez Pas L'unité Avec Des Lentilles Protecteurs Endommagées Ou Manquantes
CONSIGNES DE SÉCURITÉ PRUDENCE LUMIÈRE ULTRAVIOLETTE À HAUTE INTENSITÉ Évitez l’exposition directe avec la peau et les yeux Portez une protection appropriée pour les yeux et la peau Lisez ce manuel pour des instructions de sécurité GROUPE À RISQUE 3 – RISQUE D’EXPOSITION AU RAYONNEMENT ULTRAVIOLET (UV) CETTE UNITÉ... -
Page 7: Configuration
CONFIGURATION Source d'alimentation : l’UB 6H d’American DJ® est équipée d’un ballast électronique qui détecte automatiquement le voltage une fois l’unité branchée à l’alimentation électrique. Grâce au ballast électronique, vous n’avez pas à vous soucier du voltage local, cette unité peut être branchée où que ce soit. DMX-512 : DMX est l’abréviation de Digital Multiplex. - Page 8 Daisy Chain pour terminer la ligne. L’utilisation d'une terminaison de câble (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique. Le bouchon de terminaison réduit les erreurs de signal et évite les problèmes de transmission de signal et les interférences. Il est toujours recommandé...
-
Page 9: Instructions De Fonctionnement
• mode de commande DMX : cette fonction vous permet de commander les caractéristiques de chaque unité individuelle à l’aide d’une console DMX-512 tel que la WiFly NE1 d’ADJ ou d’un logiciel comme MyDMX3.0 d'ADJ. - Page 10 INSTRUCTIONS DE FONCTIONNEMENT(Suite) Mode Programmes intégrés :. 1. Branchez l'unité et appuyez sur le bouton MODE jusqu'à ce que s'affiche « Pr.XX ». Vous pouvez choisir parmi 22 programmes intégrés. Utilisez les boutons UP ou DOWN pour choisir le programme désiré. 2.
- Page 11 Cette fonction est utilisée pour activer et désactiver le récepteur infrarouge. Quand cette fonction est activée, vous pouvez commander l'unité par le biais de la télécommande UC-IR ou l’Airstream IR d'ADJ. Veuillez consultez la page suivante pour connaître les fonctions et commandes de la télécommande UC-IR.
-
Page 12: Télécommande Uc-Ir
DMX ou lors de la mise sous tension puis appuyez sur SET UP pour confirmer et sortir. TÉLÉCOMMANDE UC-IR La télécommande à infrarouge UC-IR d’ADJ (vendue séparément) vous permet de piloter différentes fonctions de l’Eco UV Bar Plus IR jusqu’à une distance de 10 mètres. -
Page 13: Courbes De Gradation
COURBES DE GRADATION Cette fonction est utilisée en mode DMX. Référez-vous à la page 17 pour consulter les différentes courbes de gradation. Elles sont dans l’ordre qu’elles apparaissent dans l’écran d’affichage. 1. Branchez l’unité et appuyez sur le bouton MODE jusqu’à l’affichage de l’adresse DMX. 2. -
Page 14: Fonctions Et Valeurs Dmx - 12 Canaux
FONCTIONS ET VALEURS DMX - 10 CANAUX (Suite) Canal Valeur Fonction FONCTION STROBOSCOPE 0 – 31 LEDs OFF 32 – 63 LEDs ON 64 – 95 STROBOSCOPE LENT – RAPIDE 96 – 127 LEDs ON 128 – 159 PULSATIONS LENT – RAPIDE 160 –... -
Page 15: Fonctions Et Valeurs Dmx - 18 Canaux : Contrôle Par Section
FONCTIONS ET VALEURS DMX - 12 CANAUX (Suite) Canal Valeur Fonction PROGRAMMES INTÉGRÉS (Suite) 136 – 145 PROGRAMME 13 146 – 155 PROGRAMME 14 156 – 165 PROGRAMME 15 166 – 175 PROGRAMME 16 176 – 185 PROGRAMME 17 186 – 195 PROGRAMME 18 196 –... - Page 16 FONCTIONS ET VALEURS DMX - 18 CANAUX CONTRÔLE PAR SECTION (Suite) Canal Valeur Fonction ROUGE Section 1 0 - 255 de 0 à 100 % VERT Section 1 0 - 255 de 0 à 100 % BLEU Section 1 de 0 à 100 % 0 - 255 BLANC Section 1 0 - 255...
-
Page 17: Les Courbes De Gradation
LES COURBES DE GRADATION A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions de l’UB 6H Page 17... -
Page 18: Tableau Des Macros Couleurs
TABLEAU DES MACROS COULEURS A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions de l’UB 6H Page 18... -
Page 19: Dimensions
DIMENSIONS A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions de l’UB 6H Page 19... -
Page 20: Alignement Magnétique Rapide
ALIGNEMENT MAGNÉTIQUE RAPIDE Cette unité est munie d’une fonction d’alignement rapide qui vous permet de connecter des unités multiples côte-à-côte. Cette fonction est exclusivement utilisée sur une surface plate. Pour pouvoir utiliser cette fonction, dévissez les 2pieds de support de chaque côté de l’unité. Positionnez l’unité au sol et connectez-les gra^ce aux aimants intégrés sur les côtés. -
Page 21: Fonctionnement Maître/Esclave
FONCTIONNEMENT MAÎTRE/ESCLAVE Fonctionnement maître/esclave : Cette fonction vous permettra de brancher plusieurs unités en configuration maître/esclave. En configuration maître-esclave, une unité agira comme « Maître » et les autres suivront ses programmes. Chaque unité peut être soit maître soit esclave, toutefois une unité unique de la chaîne peut fonctionner en tant que «... -
Page 22: Spécifications
SPÉCIFICATIONS Modèle : UB 6H Alimentation multi-voltage : 100-240V, 50/60 Hz LED : 6 LEDs HEX 6-en-1 de 6W Angle d’ouverture de faisceau : 40 degrés Position de fonctionnement : Toute position sure et sécurisée Consommation électrique Raccordement en Daisy Chain : 16 unités max. -
Page 23: Rohs : Une Contribution Sans Précédent À La Préservation De L'environnement
RoHS : une contribution sans précédent à la préservation de l’environnement Cher client, L’Union européenne vient d’adopter une directive de restriction/interdiction d’utilisation de substances nocives. Cette directive, connue sous l’acronyme RoHS, est un sujet d’actualité au sein de l’industrie électronique. Elle restreint, entre autres, l’utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphényléther également utilisés comme retardateurs de flammes (PBDE). -
Page 24: Deee : Déchets D'équipements Électriques Et Électroniques
DEEE : Déchets d’équipements électriques et électroniques Chaque année, des milliers de tonnes de composants électroniques, nuisibles pour l’environnement, atterrissent dans des décharges à travers le monde. Afin d’assurer les meilleures collecte et récupération de composants électroniques, l’Union européenne a adopté la directive DEEE. Le système DEEE (Déchets d'équipements électriques et électroniques) peut être comparé... -
Page 25: Remarques
REMARQUES ADJ Products, LLC 6122 S. Eastern Ave. Los Angeles, CA 90040 USA Tel: 323-582-2650 / Fax: 323-725-6100 Suivez-nous sur: Web: www.adj.com / E-mail: info@americandj.com A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade facebook.com/americandj The Netherlands twitter.com/americandj Tel : +31 45 546 85 00 / Fax : +31 45 546 85 99 youtube.com/americandj...
