Manuels Connexes pour ADJ MOD QWIOO
Sommaire des Matières pour ADJ MOD QWIOO

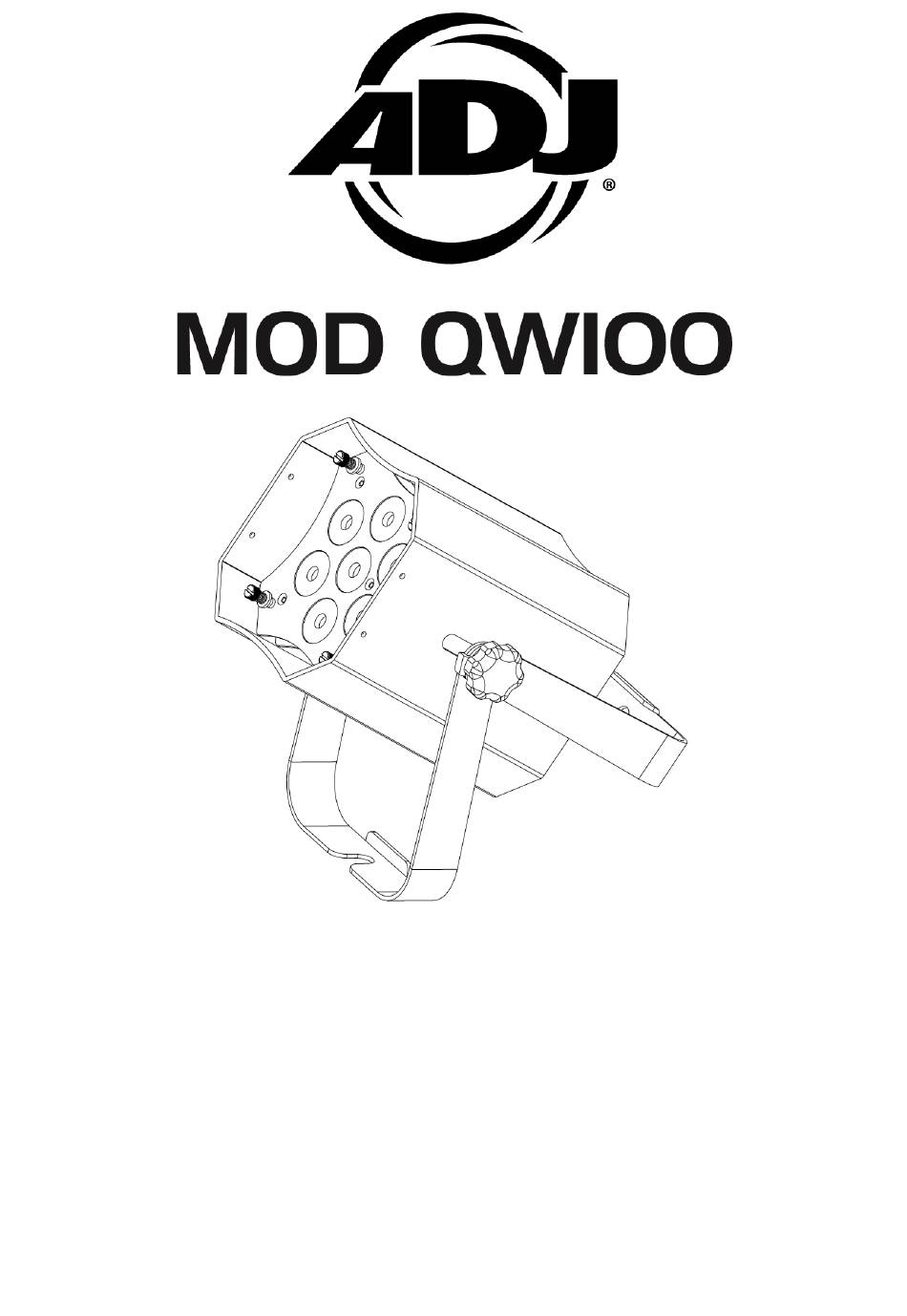

- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 01/18...
- Page 2 Les produits ADJ, le logo LLC et et les noms et références identifiant des produits sont des marques d’ADJ Products, LLC. La protection des droits d'auteur inclus toute forme, matière, matériel et information protégeables désormais autorisés par la loi statutaire ou judiciaire ou accordé...
-
Page 3: Table Des Matières
CONSIGNES DE SÉCURITÉ ..............................5 PANNEAU DE CONTRÔLE ..............................6 CONFIGURATION ................................6 INSTRUCTIONS DE FONCTIONNEMENT ..........................8 TÉLÉCOMMANDE INFRAROUGE UC-IR D’ADJ : ACTIVATION.................... 11 CONFIGURATION MAITRE-ESCLAVE ..........................11 UTILISATION DU CACHE ..............................11 TÉLÉCOMMANDE UC-IR : FONCTIONS ..........................12 MODE 1 : 4 CANAUX DMX - VALEURS ET FONCTIONS DMX .................... -
Page 4: Introduction
Introduction : le MOD QW100 d’ADJ® fait partie de l’effort continu d’ADJ de créer des lumières intelligentes de qualité supérieure. Le MOD QW100 est un puissant projecteur PAR DMX intelligent à sources LED. Cette unité... -
Page 5: Installation
INSTALLATION L’unité doit être montée à l’aide d’un crochet (vendu séparément) fixé à la double lyre de suspension fournie avec l’unité. Assurez-vous de toujours fixer fermement l’unité afin d’éviter toute vibration ou glissement pendant le fonctionnement. Assurez-vous que la structure à laquelle vous attachez l’unité soit toujours sécurisée et puisse soutenir un poids 10 fois supérieur à... -
Page 6: Panneau De Contrôle
PANNEAU DE CONTRÔLE CONFIGURATION Alimentation : Le MOD QW100 d’American DJ est équipé d’un ballast électronique qui détecte automatiquement le voltage une fois l’unité branchée à l’alimentation électrique. Grâce au ballast électronique, vous n’avez pas à vous soucier du voltage local, cette unité peut être branchée où que ce soit. DMX-512 : DMX est l’abréviation de Digital Multiplex. -
Page 7: Configuration (Suite)
(DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre montage en Daisy Chain pour terminer la ligne. L’utilisation un bouchon de câble (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique. -
Page 8: Instructions De Fonctionnement
• Mode commande DMX : cette fonction vous permet de commander chaque caractéristique individuelle de l’unité avec une console d’éclairage standard DMX 512 tel que le WiFly NE1, le DMX Operator 1, le SDC-6 ou un logiciel DMX tel que MyDMX3.0 d’ADJ®. Mode DMX : Le pilotage de l’unité... -
Page 9: Mode Fonctionnement Automatique
INSTRUCTIONS DE FONCTIONNEMENT (Suite) Mode de gradation RGBW : 1. Mettez l’unité sous tension et pressez le bouton MODE jusqu’à s’affichage « MANUAL » puis appuyez sur le bouton SETUP pour naviguer à travers les couleurs: 2. Quand« RED » s’affiche, vous êtes alors en mode gradateur Rouge. Pressez les boutons UP et DOWN afin d’ajuster l’intensité. -
Page 10: Mode Couleurs Statiques
INSTRUCTIONS DE FONCTIONNEMENT (Suite) Mode couleurs statiques : 1. Mettez l’unité sous tension et pressez le bouton MODE jusqu’à ce que s’affiche « CLR MACS COLOR :XX ». XX représentant un chiffre de 00-64. 2. Sélectionnez la couleur de votre choix en pressant les boutons UP et DOWN. Après avoir sélectionné la couleur de votre choix, vous pouvez activer la fonction stroboscope en appuyant sur le bouton SET UP afin d’entrer dans le mode Flash (stroboscope). -
Page 11: Télécommande Infrarouge Uc-Ir D'adj : Activation
TÉLÉCOMMANDE INFRAROUGE UC-IR D’ADJ Cette fonction est utilisée pour activer et désactiver la télécommande UC-IR d’ADJ. Quand cette fonction est activée, vous pouvez commander l’unité utilisant la télécommande infrarouge UC-IR d’ADJ ou l’application pour iOS Airstream IR via le dongle émetteur pour iOS. Veuillez-vous référer à la page suivante pour les commandes et fonctions de la télécommande UC-IR. - Page 12 TÉLÉCOMMANDE UC-IR La télécommande à infrarouge UC-IR d’ADJ (vendue séparément) vous permet de piloter différentes fonctions du MOD QW100 jusqu’à une distance de 10 mètres. Télécommande UC-IR émetteur Airstream IR pour appareil iOS L’application pour iOS “Airstream IR” (téléchargement gratuit sur l’App Store d’Apple) permet de piloter les mêmes fonctions jusqu’à...
-
Page 13: Mode 1 : 4 Canaux Dmx - Valeurs Et Fonctions Dmx
MODE 1 : 4 CANAUX DMX - VALEURS ET FONCTIONS DMX Canal Valeur Fonction Rouge 0 – 255 0-100% Vert 0 – 255 0-100% Bleu 0 – 255 0-100% Blanc 0 – 255 0-100% MODE 2 : 5 CANAUX DMX - VALEURS ET FONCTIONS DMX Canal Valeur Fonction... -
Page 14: Mode 4 : 9 Canaux Dmx - Valeurs Et Fonctions Dmx
MODE 4 : 9 CANAUX DMX - VALEURS ET FONCTIONS DMX Canal Valeur Fonction Rouge 0 – 255 0-100% Vert 0 – 255 0-100% Bleu 0 – 255 0-100% Blanc 0 – 255 0-100% Fonction Stroboscope 0 – 31 Blackout 32 –... -
Page 15: Mode 5 : 10 Canaux Dmx - Valeurs Et Fonctions Dmx
MODE 4 : 9 CANAUX DMX - VALEURS ET FONCTIONS DMX (Suite) Canal Valeur Fonction Macros couleurs / Programmes Macros Musicaux Mode Macros couleur 192-223 Programme musical 7 224-255 Programme musical 8 Vitesse des programmes Sensibilité au son 0 – 255 Vitesse LENT à... -
Page 16: Mode 5 : 10 Canaux Dmx - Valeurs Et Fonctions Dmx (Suite)
MODE 5 : 10 CANAUX DMX - VALEURS ET FONCTIONS DMX (Suite) Canal Valeur Fonction Macros couleurs / Programmes Macros Musicaux Mode Changement de couleur (Suite) 64-79 Changement de couleur 5 80-95 Changement de couleur 6 96-111 Changement de couleur 7 112-127 Changement de couleur 8 128-143... -
Page 17: Courbes De Gradation
MODE 5 : 10 CANAUX DMX - VALEURS ET FONCTIONS DMX (Suite) Canal Valeur Fonction Courbes de Gradation 0 – 20 Standard 21 – 40 Stage 41 – 60 61 – 80 Architectural 81 – 100 Theater 101 – 255 Courbe par défaut Quand le canal 7 est entre les valeurs 0 –... -
Page 18: Tableau Des Macros Couleur
TABLEAU DES MACROS COULEUR Intensités RGBW No. de couleur Valeur DMX Couleur 1 1 – 4 Couleur 2 5 – 8 Couleur 3 9 – 12 Couleur 4 13 – 16 Couleur 5 17 – 20 Couleur 6 21 – 24 Couleur 7 25 –... -
Page 19: Dimensions
TABLEAU DES MACROS COULEUR (Suite) Intensités RGBW No. de couleur Valeur DMX Couleur 52 205 – 208 Couleur 53 209 – 212 Couleur 54 213 – 216 Couleur 55 217 – 220 Couleur 56 221 – 224 Couleur 57 225 – 225 Couleur 58 229 –... -
Page 20: Menu Système
MENU SYSTÈME MENU DESCRIPTION DMX MODE ADDR:001-512 Configuration de l’adresse DMX DMX MODE CHAN :4/5/6/9/10 Configuration du mode DMX DMX MODE NO:BLACK À l’allumage de l’unité ou quand l’unité perd le signal DMX elle passe au noir général DMX MODE NO:HOLD À... -
Page 21: Changement Du Boîtier Externe
Le boîtier externe est interchangeable. Vous pouvez acquérir le KIT blanc auprès de votre revendeur ADJ. L’échange est très simple et rapide. Suivez les instructions suivantes pour changer de boîtier. Pour de l’aide, contactez le support ADJ. Enlevez les 2 vis qui... -
Page 22: Dépannage
DÉPANNAGE Vous retrouverez ci-après certains problèmes courants et leurs solutions. L’unité ne répond pas au DMX : 1. Vérifiez que les câbles DMX sont connectés correctement et qu’ils sont également correctement câblés (la broche 3 est « chaude » ; sur d’autres appareils DMX la broche 2 peut être « chaude »). Par ailleurs, vérifiez également que tous les câbles sont connectés aux bons connecteurs, il est impératif de respecter la polarité... -
Page 23: Spécificités
SPÉCIFICITÉS MODÈLE : MOD QW100 Voltage : 100 V ~ 240 V / 50~60 Hz LED : 7 QUAD-LEDs 4-en-1 RGBW de 15W chacune Angle d’ouverture de faisceau : 17 degrés + 3 filtres Frost : 20/40/60 degrés Position de fonctionnement : Toute position sécurisée Consommation électrique : 105W... -
Page 24: Rohs- Une Contribution Sans Précédent À La Préservation De L'environnement
RoHS- Une contribution sans précédent à la préservation de l’environnement Cher client, RoHS – Une contribution sans précédent à la préservation de l’environnement L’Union européenne vient d’adopter une directive de restriction/interdiction d’utilisation de substances nocives. Cette directive, connue sous l’acronyme RoHS, est un sujet d’actualité au sein de l’industrie électronique. Elle restreint, entre autres, l’utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphényléther également utilisés comme retardateurs de flammes (PBDE). -
Page 25: Notes
NOTES ADJ Products, LLC 6122 S. Eastern Ave. Los Angeles, CA 90040 USA Tel: 323-582-2650 / Fax: 323-725-6100 Web: www.adj.com / E-mail: info@americandj.com Suivez-nous sur : A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade facebook.com/americandj The Netherlands twitter.com/americandj youtube.com/adjlighting www.americandj.eu...
