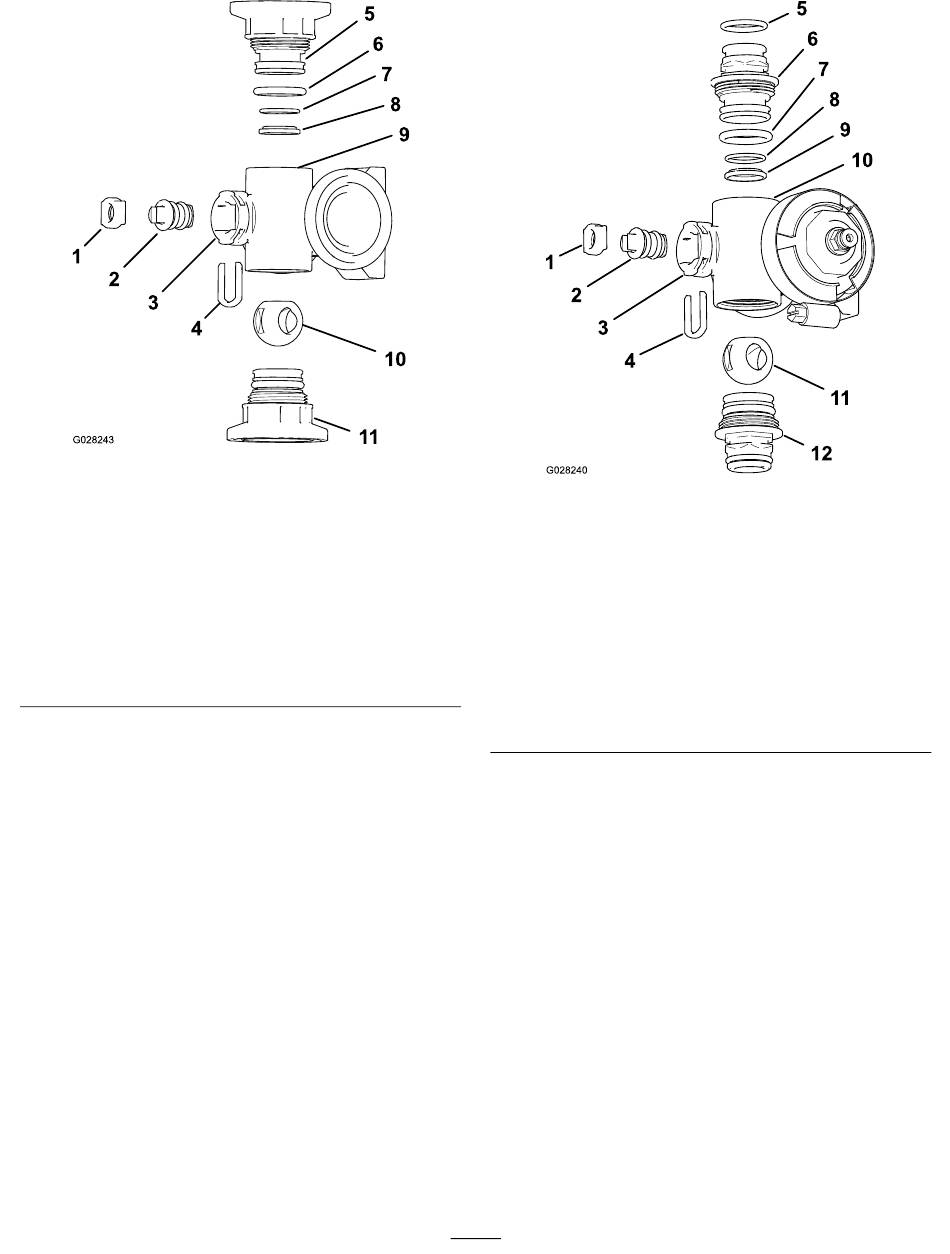

Figure 123
Collecteur de vanne d'agitation
1. Siège de tige
2. Valve
3. Orifice de tige
4. Étrier de fixation de tige
5. Raccord d'embout
6. Joint torique d'embout
(0,796" x 0,139")
7. Joint torique de portée
arrière (0,676" x 0,07")
8. Joint de siège de valve
9. Corps du collecteur
10. Valve à bille
11. Raccord d'embout
g028243
Collecteur de vanne de section
1. Siège de tige de valve
2. Tige de valve
3. Orifice de tige
4. Siège de tige
5. Joint torique de raccord de
sortie (0,737" x 0,103")
6. Raccord (collecteur)
3. Tournez la tige de la valve pour placer la bille à
la position ouverte
Remarque:
d'écoulement, la bille sort.
4. Retirez l'étrier de fixation des fentes de l'orifice
de tige du collecteur
5. Déposez l'étrier de fixation et le siège de la tige
du collecteur
6. Passez dans le corps du collecteur pour déposer
la tige de valve
7. Nettoyez l'intérieur du collecteur et l'extérieur de
la valve à bille, la tige de valve, l'étrier de fixation
de la tige et les raccords d'embout.
Montage de la valve de collecteur
Matériel fourni par l'opérateur : graisse silicone
transparente.
87
Figure 124
7. Joint torique d'embout
(0,796" x 0,139")
8. Joint torique de portée
arrière (0,676" x 0,07")
9. Siège de bille
10. Corps du collecteur
11. Valve à bille
12. Raccord (collecteur)
(Figure 122A).
Quand la tige est parallèle au sens
(Figure 123 et
(Figure 123 et Figure 124).
(Figure 123 et Figure
g028240
Figure 124).
124).
