Toro Multi Pro WM Manuel De L'utilisateur page 28

14
Montage de la section de
rampe centrale
Pièces nécessaires pour cette opération:
1 Ensemble rampe centrale
10 Boulon (⅜" x 1")
10
Contre-écrou à embase (⅜")
2 Berceau de transport des rampes
4 Boulon (½" x 1¼")
4
Écrou à embase (½")
Utilisation des berceaux de
transport des rampes
1. Attachez le matériel de levage à la section
de rampe avant et sortez celle-ci de la caisse
d'expédition.
2. Alignez les berceaux de transport de rampe sur
la section de rampe centrale

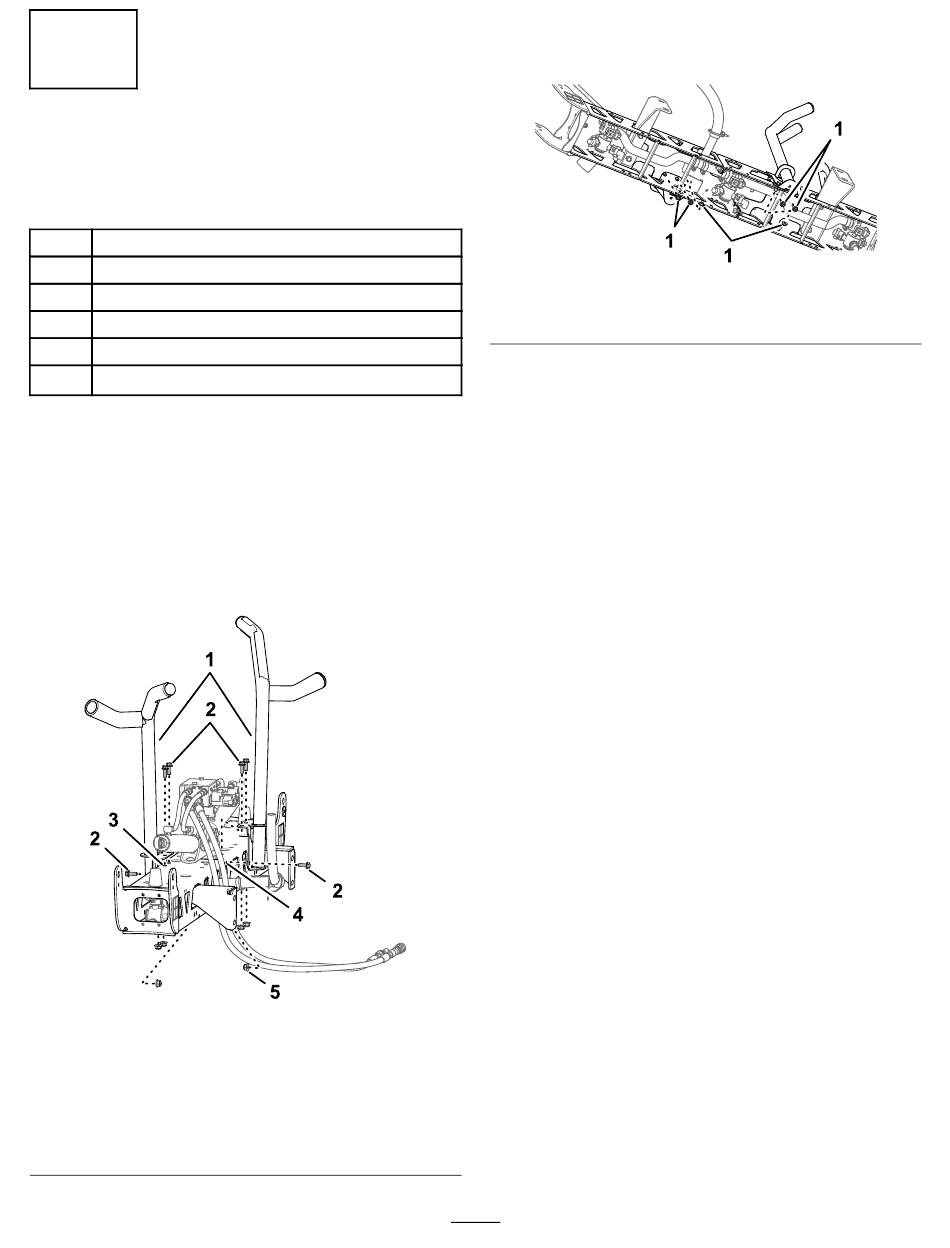

Figure 37
1. Berceau de transport des
rampes
2. Boulons (⅜" x 1")
3. Trous verticaux (section
de rampe centrale)
(Figure 37).
g467673
4. Trous horizontaux (section
de rampe centrale)
5. Contre-écrou à embase
(⅜")
3. Montez les berceaux sur la section de rampe
(Figure 37 et Figure
(⅜" x 1") et de 6 contre-écrous à embase (⅜").
1. Contre-écrous (⅜")
4. Serrez les boulons et écrous à un couple de 37
à 45 N·m.
Montage de la section de rampe
centrale sur le patin de la cuve
1. Démarrez la machine, retirez la béquille
de plateau du vérin de levage et rangez-la,
abaissez le patin de la cuve, arrêtez la machine
et enlevez la clé du commutateur d'allumage.
2. Placez le trou inférieur des supports de section
de la rampe centrale en face du troisième trou
en partant du bas des supports de rampe sur le
cadre du patin du pulvérisateur, comme montré
à la Figure 39.
Remarque:
Au besoin, desserrez les supports
de rampe et réglez-les sur la section de rampe
centrale pour obtenir un meilleur alignement des
trous. Serrez les boulons et écrous à un couple
de 67 à 83 N·m.
28
38) à l'aide de 6 boulons
Figure 38
g467675
