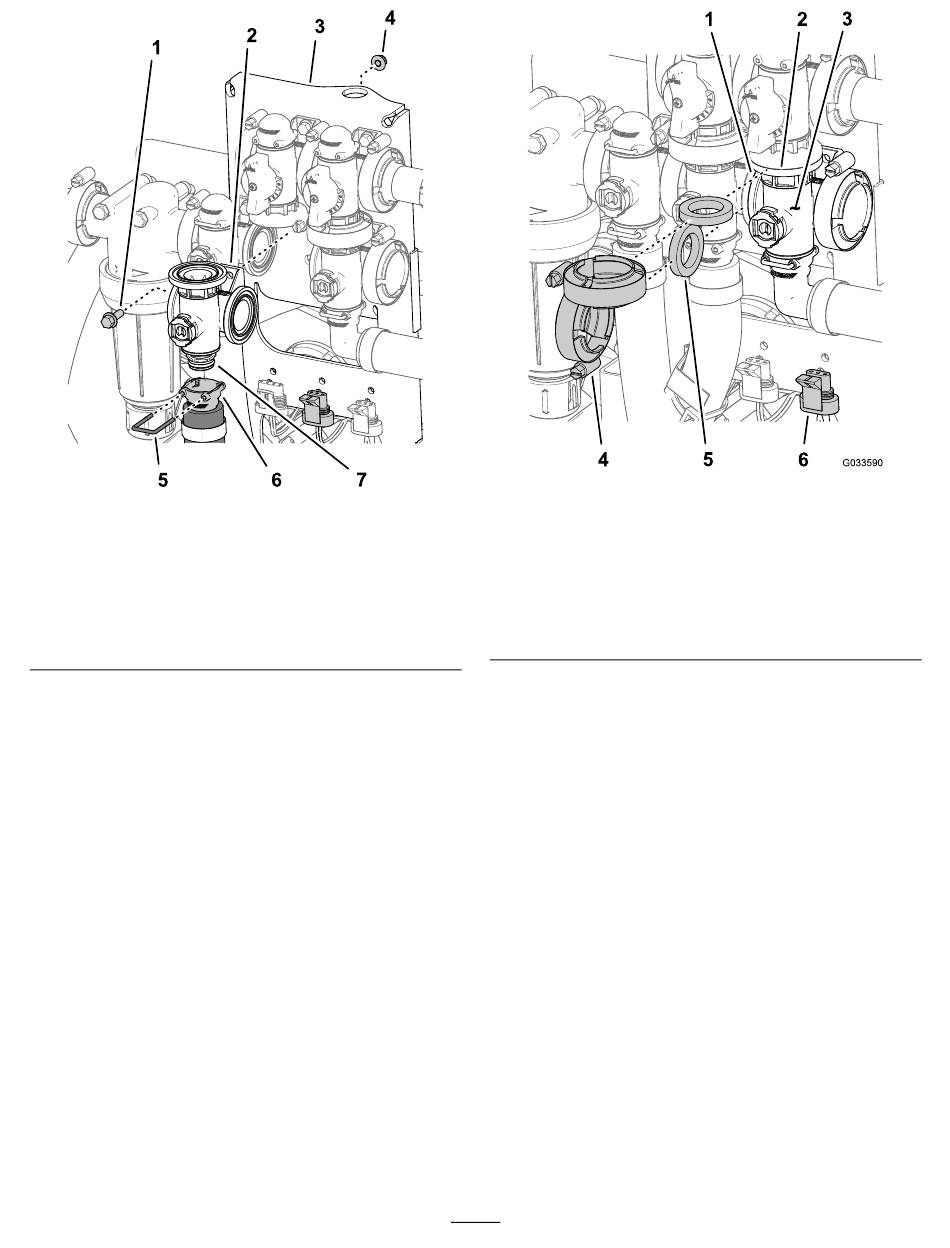

Figure 116
1. Boulon à embase (¼" x ¾") 5. Étrier de fixation
2. Valve de collecteur (vanne
d'agitation)
3. Support de vanne
4. Contre-écrou à embase
(¼")
3.
Retirez le boulon à embase (¼" x ¾") et le
contre-écrou à embase (¼") qui fixent la vanne
d'agitation au support, puis déposez le collecteur
de la machine
(Figure
Remarque:
Conservez le boulon à embase, le
contre-écrou à embase et l'étrier de fixation pour
l'installation à la section
collecteur d'agitation (page
Dépose de la vanne générale des
rampes sur le collecteur
1.
Retirez les colliers à bride et les joints qui
fixent le collecteur de la vanne générale des
rampes
(Figure
117) à la vanne de dérivation
de la vanne générale, la vanne d'agitation et le
raccord coudé à bride à 90° (au bout du flexible
du débitmètre).
Remarque:
Conservez les colliers à bride
et les joints pour l'installation à la section
Repose de la vanne générale des rampes sur
le collecteur (page
6. Raccord rapide femelle
7. Raccord rapide mâle
116).
Repose de la valve du
89).
90).
g214596
1. Bride (vanne d'agitation)
2. Bride (dérivation – vanne
générale des rampes)
3. Collecteur (vanne
générale des rampes)
2.
Retirez l'étrier qui fixe le raccord de sortie à 90°
au raccord du collecteur de la vanne générale
(Figure
118).
84
Figure 117
4. Collier à bride
5. Joint
6. Connecteur à 3 broches
(actionneur de vanne
– vanne générale des
rampes)
g033590
