20

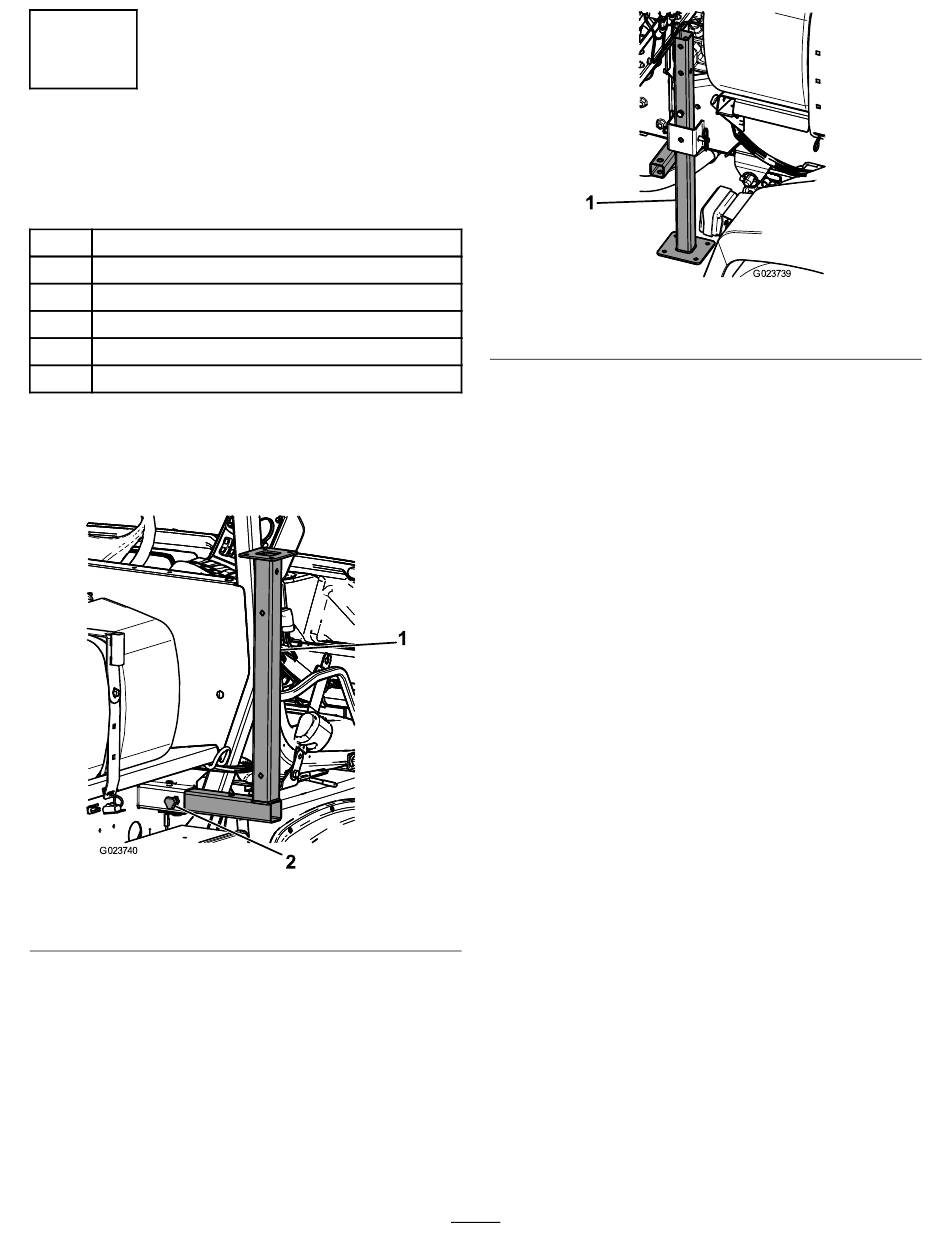

Rangement des pieds de
support
Pièces nécessaires pour cette opération:
2 Pied de support avant
2 Pied de support arrière
4 Goupille fendue
2 Axe de chape (4½")
2 Axe de chape (3")
2 Bouton
Procédure
1. Insérez les pieds de support avant à l'envers,
près des points d'attache avant
Figure 49
1. Pied de support avant
2. Fixez les pieds de support avant au moyen de
2 axes de chape (3") et 2 goupilles fendues
insérés dans le trou central des pieds.
3. Insérez les pieds de support arrière par le bas
du cadre, près des points d'attache arrière
(Figure 50).
(Figure 49).
g023740
2. Bouton
1. Pied de support arrière
4. Fixez les pieds de support arrière au moyen de
4 axes de chape (4½") et de 4 goupilles fendues
insérés dans le dernier trou des pieds.
36
Figure 50
g023739
