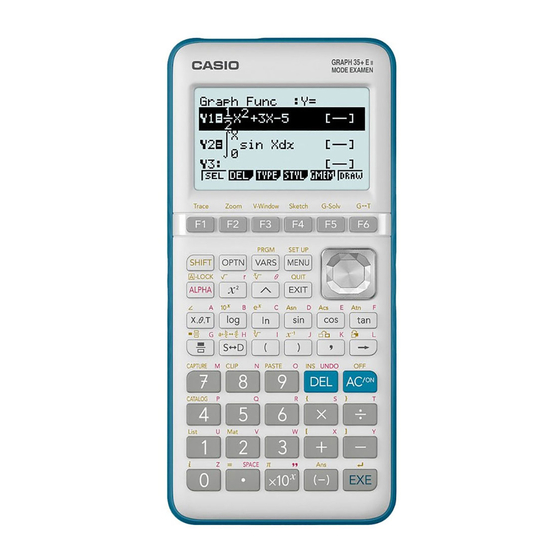

Page 1 GRAPH35+ E II (Version 3.60) GRAPH25+ E II (Version 3.20) Logiciel Mode d’emploi Site Internet pédagogique international de CASIO https://edu.casio.com Des manuels sont disponibles en plusieurs langues à https://world.casio.com/manual/calc/...
Page 2 • Le contenu de ce manuel est susceptible d’être modifié sans préavis. • Aucune partie de ce manuel ne peut être reproduite sous quelque forme que ce soit sans la permission écrite du fabricant. • Conservez la documentation à portée de main pour toute référence future.
Page 3 Contenu Familiarisation — A lire en premier! Chapitre 1 Opérations de base 1. Touches ........................1-1 2. Affichage ........................1-2 3. Saisie et édition de calculs ................... 1-6 4. Utilisation du mode d’écriture mathématique ............. 1-12 5. Menu d’options (OPTN) ....................1-26 6.
Page 4 6. Utilisation des fonctions de la calculatrice dans un programme ......... 8-24 7. Liste des commandes du mode PROGR (ou PRGM) ..........8-42 8. Tableau de conversion des commandes spéciales de la calculatrice scientifique ⇔ CASIO Texte ......................8-47 9. Bibliothèque de programmes ..................8-54 Chapitre 9 Feuille de Calcul 1.
Page 5 Chapitre 12 Menu de réglages du système 1. Utilisation du menu de réglages du système .............. 12-1 2. Réglages du système ....................12-1 Chapitre 13 Communication de données 1. Communication de données entre la calculatrice et un ordinateur personnel ... 13-2 2.
Page 6 Familiarisation — A lire en premier! k A propos du mode d’emploi • Différences spécifiques au modèle pour les fonctions et les écrans Ce mode d’emploi recouvre deux modèles de calculatrice différents. Notez que certaines fonctions couvertes par ce mode d’emploi peuvent ne pas être disponibles sur la GRAPH25+ E II.
Page 7 u Touches de fonction et menus • Un certain nombre d’opérations effectuées par la calculatrice peuvent être exécutées en utilisant les touches de fonction 1 à 6. L’opération affectée à chaque touche de fonction dépend du mode dans lequel se trouve la calculatrice, et les opérations disponibles sont indiquées sur les menus de fonctions qui apparaissent au bas de l’écran.
Page 8 Opérations de base Chapitre 1 1. Touches k Table des touches Page Page Page Page Page Page 5-32 5-31 5-34 5-26 1-30 1-31 1-26 1-27 1-23, 2-16 2-15 2-16 2-15 2-14 2-32 2-15 2-14 2-14 10-11 10-10 1-13 2-21 1-14 1-23 2-21 1-23...
Page 9 k Marquage des touches De nombreuses touches de la calculatrice servent à exécuter plus d’une fonction. Les fonctions marquées sur le clavier sont codées par couleur pour vous aider à trouver rapidement et aisément celle dont vous avez besoin. Fonction Touches utilisées 10 x Le codage couleur utilisé...
Page 10 2. Utilisez les touches du pavé directionnel (d, e, f, Icône actuellement sélectionnée c) pour mettre l’icône souhaitée en surbrillance. 3. Appuyez sur w pour afficher l’écran initial du mode correspondant à l’icône sélectionnée. Ici nous choisissons le mode STAT. •...
Page 11 Icône Nom de mode Description CONIQ* Utilisez ce mode pour tracer des graphes de sections (coniques) coniques. ÉQUA (ou EQUA) Utilisez ce mode pour résoudre des équations linéaires de (équation) deux à six inconnues et des équations d’ordre supérieur du ème ème au 6...
Page 12 k Affichage normal La calculatrice affiche normalement des valeurs jusqu’à 10 chiffres de long. Les valeurs qui dépassent cette limite sont converties automatiquement et affichées en format exponentiel. u Comment interpréter le format exponentiel +12 indique que le résultat est égal à 1,2 × 10 .
Page 13 3. Saisie et édition de calculs k Saisie de calculs Lorsque vous êtes prêt à saisir un calcul, appuyez d’abord sur la touche A pour effacer l’affichage. Introduisez ensuite vos formules de calcul, exactement comme elles sont écrites, de gauche à droite et appuyez sur w pour obtenir le résultat. Exemple 2 + 3 –...
Page 14 u Pour insérer un pas Exemple Remplacer 2,36 par sin2,36 Ac.dgx ddddd k Utilisation de la mémoire de répétition Le dernier calcul est toujours stocké dans la mémoire de répétition. Le contenu de la mémoire de répétition peut être rappelé par une pression sur d ou e. Lorsque vous appuyez sur e, le calcul apparaît avec le curseur au début.
Page 15 • Un calcul reste sauvegardé dans la mémoire de répétition jusqu’à ce que vous en réalisiez un nouveau. • Le contenu de la mémoire de répétition n’est pas effacé lorsque vous appuyez sur la touche A, vous pouvez donc rappeler et exécuter un calcul même après avoir appuyé sur la touche A.
Page 16 3. Appuyez sur 1(COPI (COPY dans la GRAPH25+ E )) pour copier le texte en surbrillance dans le presse-papiers, puis sortez du mode de sélection de texte. Les caractères sélectionnés ne disparaissent pas lorsque vous les copiez. Pour annuler la surbrillance sans copier le texte, appuyez sur la touche J. u Pour couper le texte 1.
Page 17 2. Pour afficher la liste de catégories, appuyez sur 6(CATG (CTGY dans la GRAPH25+ E • Si vous le désirez, vous pouvez sauter cette étape et aller directement à l’étape 5. 3. Pour mettre en surbrillance la catégorie de commande voulue utilisez les touches du pavé directionnel (f, c) et appuyez ensuite sur 1(EXE) ou sur w.
Page 18 Pour saisir la commande « FMax( » A!e(CATALOG)6(CATG) 1(EXE)t(F)x(M)c 1(SAISI) u Utiliser l’historique des commandes (GRAPH35+ E II seulement) La calculatrice garde en mémoire l’historique des six dernières commandes saisies. 1. Affichez une des listes de commandes. 2. Appuyez sur 5(HIST).
Page 19 2. Appuyez sur 2(QR). • Un QR Code s’affiche alors. 3. Utilisez votre smartphone ou tablette pour lire le QR Code affiché. • Cela permet d’afficher le manuel en ligne sur votre smartphone ou tablette. • Pour plus d’informations sur la lecture d’un QR Code, reportez-vous au manuel d’utilisation de votre smartphone ou tablette et du lecteur QR Code que vous utilisez.
Page 20 k Saisie d’opérations dans le mode d’écriture mathématique u Fonctions et symboles utilisés dans le mode d’écriture mathématique Les fonctions et symboles figurant dans la liste suivante peuvent être utilisés pour l’écriture naturelle dans le mode d’écriture mathématique. La colonne « Octets » indique le nombre d’octets utilisés dans la mémoire pour la saisie dans le mode d’écriture mathématique.
Page 21 • {MAT} ... {affiche le sous-menu MAT, pour l’écriture naturelle des matrices/vecteurs suivants} • {2×2} ... {saisit une matrice de 2 × 2} • {3×3} ... {saisit une matrice 3 × 3} × colonnes (6 × 6 au maximum)} • { } ...
Page 22 Exemple 3 Ecrire Ab+4(MATH)6(g)1( ∫ dx Ecrire 2 × Exemple 4 Ac*4(MATH)1(MAT)1(2×2) 'bcc 1-15...
Page 23 !x(')ce e!x(')cee'bcc u Si le calcul est trop long pour s’afficher complètement dans la fenêtre d’affichage Une flèche apparaît à la gauche, à la droite, au haut ou au bas de l’affichage pour indiquer que le calcul continue dans le sens indiqué. Lorsqu’une flèche apparaît, vous pouvez utiliser les touches du pavé...
Page 24 Tel que montré ci-dessus, après l’appui sur !D(INS), la valeur ou expression à droite du curseur devient l’argument de la fonction spécifiée immédiatement après. La plage comprise comme argument correspond à tout ce qui se trouve à la droite du curseur jusqu’à la première parenthèse ouvrante, s’il y en a une, ou jusqu’à...
Page 25 k Utilisation des opérations UNDO pour défaire et refaire Lors de la saisie d’expressions de calcul en mode d’écriture mathématique, vous pouvez utiliser les procédures suivantes (jusqu’à ce que vous appuyez sur la touche w) pour défaire la dernière opération de touche et pour refaire l’opération de touche que vous venez de réaliser.
Page 26 • Les fractions s’affichent soit en notation française soit en notation anglo-saxonne, selon le réglage effectué pour « Résul Fract » sur l’écran de configuration. Pour le détail, reportez- vous à « Utilisation de l’écran de configuration » (page 1-31). •...
Page 27 Exemple Remplacer « 1+2 » par « 1+3 » et recalculer l’expression. Effectuez les opérations suivantes pour l’exemple précédent. ffffdDdw • La valeur enregistrée dans la mémoire de dernier résultat dépend toujours du résultat obtenu lors du dernier calcul. Si le contenu de l’historique comprend des opérations utilisant la mémoire de dernier résultat, la modification d’un calcul peut se répercuter sur la valeur enregistrée dans la mémoire de dernier résultat et sur les calculs suivants.
Page 28 u Pour coller du texte Déplacez le curseur à la position où vous voulez coller le texte et appuyez ensuite sur !j(PASTE). Le contenu du presse-papier est collé à la position du curseur. k Copie d’un résultat de calcul dans l’historique Dans le mode EXE MAT et le mode e •...
Page 29 Lorsque la ligne de saisie du bas dans le mode e • ACT est une ligne de texte, vous ne pouvez pas copier sur la position du curseur sur la ligne de texte. Dans ce cas, effectuer l’étape 3 de la procédure ci-dessus insère une nouvelle ligne de calcul en bas, sur laquelle le contenu est copié.
Page 30 k Opérations de calcul dans le mode d’écriture mathématique Cette section présente des exemples de calcul en mode d’écriture mathématique. • Pour plus de détails sur les opérations de calcul, voir « Chapitre 2 Calculs manuels ». u Réalisation de calculs de fonctions avec le mode d’écriture mathématique Exemple Opération A6'4*5w...
Page 31 Créer une matrice de 2 lignes × 3 colonnes Exemple × Spécifiez le nombre de lignes. Spécifiez le nombre de colonnes. u Pour saisir les valeurs des cellules Exemple Effectuer le calcul suivant × 8 L’opération suivante est la suite du calcul cité en exemple à la page précédente. beb'ceedde bd'eeef ege*iw...
Page 32 ⇒ k Utilisation de mode GRAPHE et du mode ÉQUA avec le mode d’écriture mathématique L’utilisation du mode d’écriture mathématique avec tous les modes indiqués ci-dessous vous permet la saisie d’expressions telles qu’elles sont écrites dans votre manuel scolaire, ainsi que la visualisation des résultats des calculs dans format d’affichage naturel.
Page 33 ∫ Exemple 2 Dans le mode GRAPHE, saisissez la fonction − −1 puis tracez son graphe. Assurez-vous que les paramètres initiaux par défaut sont configurés sur la fenêtre d’affichage. mGRAPHEK2(CALC)3(∫dx) b'eevx-b'ce v-beaevw 6(TRAC) • Saisie et affichage de résultats du mode d’écriture mathématique dans le mode ÉQUA Vous pouvez utiliser le mode d’écriture mathématique dans le mode ÉQUA pour saisir et afficher, comme indiqué...
Page 34 La liste suivante montre le menu qui s’affiche quand on sélectionne le mode EXE • MAT (ou RUN) ou le mode PROGR (ou PRGM). Les noms des éléments marqués ci-dessous avec un astérisque (*) ne sont pas inclus dans la GRAPH25+ E •...
Page 35 {D-X (ou R-X)}/{D-Y (ou R-Y)}/{D-T. (ou R-T. )} • ... {menu de l’axe }/{menu de l’axe }/{menu de T, } pour le côté droit de l’écran double • {min}/{max}/{scal}/{dot}/{ptch} ... {valeur minimale}/{valeur maximale}/{graduation}/ {valeur de points* }/{incrément} La valeur de points indique la plage d’affichage (valeur Xmax – valeur Xmin) divisée par le pas des points (126).
Page 36 • {INTR} ... {résultats des calculs de l’intervalle de confiance} ˆ p ˆ p ˆ p • {Left}/{Right}/{ } ... {limite inférieure (bord gauche) de l’intervalle de confiance}/{limite supérieure (bord droit) de l’intervalle de confiance}/{effectif estimé de l’échantillon}/{effectif estimé de l’échantillon 1}/{effectif estimé de l’échantillon 2}/ {degrés de liberté} •...
Page 37 u ÉQUA* — Rappel des coefficients et des solutions d’équations* • {S-Rlt}/{S-Cof} ... matrice de {solutions}/{coefficients} pour les équations linéaires de deux à six inconnues* • {P-Rlt}/{P-Cof} ... matrice de {solutions}/{coefficients} pour les équations quadratriques ou cubiques Les coefficients et les solutions sont automatiquement stockés dans la mémoire de réponse matricielle (MatAns).
Page 38 Les fonctions attribuées aux touches de fonction sont identiques à celles du mode Comp. Pour les détails sur les commandes disponibles dans les différents menus auxquels vous avez accès à partir du menu de programmation, voir « Chapitre 8. Programmation ». 8.
Page 39 u Type Fonc. (ou Func Type) (type de fonction graphique) Une pression sur une des touches de fonction suivantes commute aussi la fonction de la touche v. • {Y=}/{r=}/{Parm}/{X=} ... graphe à {coordonnées rectangulaires (type Y ))}/ {coordonnées polaires}/{paramétriques}/{coordonnées rectangulaires (type X ≥...
Page 40 u Sous-Titre (ou Sub Name) (nom liste) • {Ac (ou On)}/{Dés (ou Off)} ... {affiché}/{non affiché} u Fonct Graph (ou Graph Func) (affichage de la fonction pendant le tracé d’un graphe et l’affichage des coordonnées d’un point) • {Ac (ou On)}/{Dés (ou Off)} ... {affichage activé}/{affichage désactivé} u Écran Double (ou Dual Screen) (état du mode écran double) •...
Page 41 u Périodes/AN* {spécification de l’intervalle de paiement} • {Annu}/{Seme} ... {annuel}/{semestriel} u Type Inéquat (ou Ineq Type) (spécification de remplissage de l’inéquation) • {Et (ou And)}/{Ou (ou Or)} ... Lors du traçage d’inéquations multiples, {remplissage des aires où toutes les conditions de l’inéquation sont satisfaites}/{remplissage des aires où chaque condition de l’inéquation est satisfaite} u Simplifier (ou Simplify) (spécification de la réduction automatique/manuelle du calcul)
Page 42 3. Saisissez une valeur de 1 à 20 et appuyez sur w. • L’image de l’écran est capturée et sauvegardée dans une zone de la mémoire d’écrans nommée « Capt » ( = la valeur spécifiée). • Vous ne pouvez pas capturer l’image d’écran d’un message indiquant qu’une opération ou la transmission de données est en cours.
Page 43 Bouton RESTART Important ! Quand vous éteignez l’alimentation, la calculatrice sauvegarde les données de l’utilisateur (mémoire principale). Au rallumage de l’alimentation, la calculatrice récupère les données sauvegardées. Chaque fois que vous appuyez sur le bouton RESTART, la calculatrice redémarre et charge les données sauvegardées précédemment.
Page 44 Calculs manuels Chapitre 2 1. Calculs de base k Calculs arithmétiques • Introduisez les calculs arithmétiques comme ils sont écrits, de gauche à droite. • Utilisez la touche - pour entrer le signe moins devant une valeur négative. • Les calculs sont effectués internement avec une mantisse de 15 chiffres. Le résultat est arrondi à...
Page 45 200 ÷ 7 × 14 = 400 Exemple 2 Condition Opération Affichage 200 / 7 * 14 w !m (SET UP) ff 3 décimales 1 (Fix)d wJw 400.000 200 / 7 w Le calcul continue en 28.571 Ans × I utilisant l’affichage de 10 14 w chiffres.
Page 46 7 Format de multiplication abrégé devant les fonctions de type A, les fonctions de type C et les parenthèses. 2 ' 3 , A log2, etc. 8 Permutation, combinaison 9 Commandes de conversion métrique 0 × , ÷, Int÷, Rnd ! +, –...
Page 47 u Plage d’affichage des résultats de calculs avec L’affichage du résultat d’un calcul en format ' est supporté pour un résultat qui comporte jusqu’à deux termes. Les résultats des calculs en format ' adoptent une des formes suivantes : a ' b d ' e ±...
Page 48 u Plage d’affichage des résultats de calculs avec π Le résultat d’un calcul est affiché en format π dans les cas suivants. π • Lorsque le résultat du calcul peut être affiché sous la forme est un nombre entier jusqu’à |10 π...
Page 49 Si vous exécutez un calcul comprenant des opérations de division et de multiplication où un signe de multiplication a été omis, des parenthèses seront automatiquement insérées comme dans les exemples suivants. • Lorsqu’un signe de multiplication a été omis immédiatement avant une ouverture de parenthèse ou après une fermeture de parenthèse.
Page 50 2. Fonctions spéciales k Calculs avec variables Exemple Opération Affichage 193.2 aav(A) w 193.2 av(A) /23 w 193,2 ÷ 23 = 8,4 av(A) /28 w 193,2 ÷ 28 = 6,9 k Mémoire u Variables (mémoire alphabétique) Cette calculatrice est dotée de 28 variables en standard. Vous pouvez utiliser les variables pour sauvegarder les valeurs à...
Page 51 u Mémoire de stockage des chaînes Dans la mémoire de stockage des chaînes vous pouvez stocker jusqu’à 20 chaînes (nommées Str1 à Str20). Les chaînes stockées peuvent être affichées ou utilisées dans les fonctions et les commandes qui acceptent des arguments de type chaîne. Pour plus de détails sur les opérations avec des chaînes, voir «...
Page 52 u Pour rappeler une fonction Exemple Rappeler le contenu de la mémoire de fonctions 1 AK6( g) 6( g) 3(MÉMF) * 2 (RAPP) **bw : 2(FMEM) ** GRAPH25+ E : 2(RCL) * GRAPH25+ E • La fonction rappelée apparaît à l’emplacement actuel du curseur sur l’écran. u Pour rappeler une fonction comme variable A d a av (A)w b a al (B)w...
Page 53 u Pour utiliser le contenu de la mémoire de dernier résultat dans un calcul Exemple 123 + 456 = 579 789 – 579 = 210 Abcd+efgw xij-!-(Ans) w Utilisateurs de la GRAPH25+ E • Le contenu de la mémoire de réponse n’est pas modifié par une opération qui affecte des valeurs à...
Page 54 • La relation entre les degrés, les grades et les radians est la suivante. 360° = 2 π radians = 400 grades 90° = π /2 radians = 100 grades k Pour définir le format d’affichage [SET UP] - [Affichage (ou Display)] 1.
Page 55 Vous pouvez utiliser les symboles suivants pour convertir les valeurs en notation d’ingénierie, ) → 2k. comme 2.000 (= 2 × 10 × 10 × 10 E (exa) m (milli) –3 × 10 μ (micro) × 10 –6 P (péta) ×...
Page 56 u Calculs numériques (NUM) [OPTN] - [NUM] • { Abs } ... {sélectionnez cette rubrique et entrez une valeur pour obtenir la valeur absolue de cette valeur} • { Int } / { Frac } ... sélectionnez le paramètre et saisissez une valeur pour extraire la partie {entière}/{fractionnaire} •...
Page 57 k Unités d’angle • Veillez à spécifier Comp pour Mode sur l’écran de configuration. Exemple Opération !m(SET UP) cccccc* 1(Deg) J Convertir 4,25 radians en degrés: 4.25 K6( g) 5(ANGL) ** 2(r) w 243,5070629 47.3 +82.5 K6( g) 5(ANGL) ** 2(r) w 47,3°...
Page 58 k Fonctions logarithmiques et exponentielles • Veillez à spécifier Comp pour Mode sur l’écran de configuration. Exemple Opération 1,23) = 0,08990511144 l1.23 w log 1,23 (log K4(CALC) * 6( g) 4(log 8 = 3 b) 2 ,8 )w !l(10 1,23 = 16,98243652 ) 1.23w (Pour obtenir l’antilogarithme du...
Page 59 k Autres fonctions • Veillez à spécifier Comp pour Mode sur l’écran de configuration. Exemple Opération ' 2 + ' 5 = 3,65028154 !x( ') 2 +!x( ') 5 w* = (–3) × (–3) = 9 (-3 )xw (–3) (3!)( −1 −1 )-4!)(...
Page 60 • « » correspond à la séquence de répartition aléatoire. Si « » n’est pas spécifiée, la fonction retourne des nombres aléatoires. En spécifiant « » par un entier entre 1 et 9, la fonction retourne le nombre aléatoire séquentiel correspondant. •...
Page 61 u Génération de nombres entiers aléatoires (RanInt#) RanInt# génère des nombres entiers aléatoires appartenant à l’intervalle entre deux nombres entiers spécifiés. 1 < < 999 RanInt# (A, B [,n]) A < B |A|,|B| < 1 B – A < 1 •...
Page 62 • L’omision de la valeur de provoque la génération et le retour d’un nombre aléatoire unique. La spécification de la valeur de provoque le retour du nombre spécifié de valeurs aléatoires sous forme de liste. Exemple Opération K6( g) 3(PROB) * 4(ALÉA)** 4(Bin) RanBin# (5, 0,5) 5 ,0.5 )w (Produit de façon aléatoire le nombre...
Page 63 k Permutation et combinaison u Permutation u Combinaison n P r = n C r = ( n – r )! r ! ( n – r )! • Veillez à spécifier Comp pour Mode sur l’écran de configuration. Exemple 1 Calculer le nombre possible d’arrangements différents quand 4 éléments sont sélectionnés parmi 10 éléments Formule...
Page 64 k Fractions • Dans le mode d’écriture mathématique, la méthode de saisie des fractions est différente de celle décrite ci-dessous. Pour consulter les opérations de saisie de fractions dans le mode d’écriture mathématique, voir page 1-12. • Veillez à spécifier Comp pour Mode sur l’écran de configuration. Exemple Opération 2 '* 5 +3 '* 1 '* 4 w...
Page 65 k Opérateurs logiques (AND, OR, NOT, XOR) [OPTN] - [LOGI (ou LOGIC)] Le menu Opérateur logique fournit une sélection d’opérateurs logiques. • { And } / { Or } / { Not } / { Xor } ... {op. logique AND}/{op. logique OR}/{op. logique NOT}/{op. logigue XOR} •...
Page 66 k Quotient d’entier divisé par entier [OPTN]-[CALC]-[Int÷] La fonction « Int÷ » peut être utilisée pour déterminer le quotient quand on divise un nombre entier par un autre entier. Exemple Calculer le quotient de 107 divisé par 7 AbaxK4(CALC) * 6( g) 6( g) 1(Int÷) x : 3(CALC) * GRAPH25+ E...
Page 67 Exemple 1 Simplifier Abf'*gaw K4(CALC)* * 6( g) 6( g) 3(Simp) w * GRAPH25+ E : 3(CALC) ** GRAPH25+ E 3(Simp)w La valeur « F= » correspond au diviseur. Exemple 2 Simplifier en spécifiant le diviseur 9 Acx'*gdwK4(CALC)* * 6( g) 6( g) 3(Simp) jw * GRAPH25+ E : 3(CALC) ** GRAPH25+ E...
Page 68 k Résolution d’une fonction [OPTN]-[CALC]-[SolvN] Vous pouvez utiliser SolvN pour résoudre une fonction ) en utilisant l’analyse numérique. La syntaxe de saisie est la suivante : SolveN (terme partie gauche [= terme partie droite] [, variable] [, limite inférieure, limite supérieure]) •...
Page 69 La différentiation pour ce type de calcul est définie par : f (a + A x) – f (a) f (a) = lim –––––––––– ––– A x →0 Dans cette définition, infinitésimal est remplacé par suffisamment petit A , avec la valeur aux environs de ) calculée par : f (a + A x) –...
Page 70 • Utilisez toujours le radian (mode Radians (ou Rad)) comme unité d’angle pour effectuer des différentielles trigonométriques. • Vous ne pouvez pas utiliser d’expression avec calcul de différentielle, différentielle quadratique, intégration, Σ, valeur maximale/minimale, résolution, RndFix ou log b à l’intérieur d’un terme du calcul différentiel.
Page 71 • Les résultats inexacts et les erreurs peuvent être causés par les problèmes suivants : - Points discontinus dans les valeurs - Changements extrêmes des valeurs de - Inclusion d’un point maximal local et d’un point minimal local dans les valeurs - Inclusion d’un point d’inflexion dans les valeurs - Inclusion de points non différentiables dans les valeurs - Résultat de calculs différentiels proche de zéro...
Page 72 Indiquez le point initial et le point final. b,f, Indiquez la valeur de tolérance. b5-e) w Exemple 2 Si le réglage de l’unité d’angle est en degrés, le calcul d’intégration des fonctions trigonométriques se fait en utilisant les radians (unité d’angle = Degrés (ou Deg)) Affichage d’exemples de résultats de calculs Notez les points suivants pour obtenir de bonnes valeurs d’intégration.
Page 73 • Dans la fonction ), seule X peut être utilisée comme variable dans les expressions. Les autres variables (A à Z sans X, , ) sont traitées comme constantes, et la valeur affectée à cette variable est utilisée au cours du calcul. •...
Page 74 k Calculs de valeurs maximale/minimale [OPTN] - [CALC] - [FMin]/[FMax] Après avoir affiché le menu d’analyse de fonctions, vous pouvez effectuer des calculs de valeurs maximale/minimale en utilisant les formats suivants et trouver le maximum et le < < minimum d’une fonction dans un intervalle tel que u Valeur minimale K4(CALC)* 6(g)1(FMin) : 3(CALC)
Page 75 6. Calculs avec nombres complexes Vous pouvez effectuer des calculs avec addition, soustraction, multiplication, division, des calculs de fonctions, parenthèses et des calculs à partir de la mémoire avec les nombres complexes comme vous le faites avec les calculs manuels décrits aux pages 2-1 à 2-15. Vous pouvez sélectionner le mode de calcul de nombre complexe en sélectionnant un des réglages suivants comme paramètre «...
Page 76 k Opérations arithmétiques [OPTN] - [CPLX] - [ Les opérations arithmétiques sont les mêmes que celles que vous utilisez dans les calculs manuels. Vous pouvez même utiliser les parenthèses et la mémoire. Exemple (1 + 2 ) + (2 + 3 AK3(CPLX) * (b+c1( +(c+d1(...
Page 77 AK3(CPLX) * 3(Arg) (d+e1( ) )w (Calcul de l’argument) : 2(CPLX) * GRAPH25+ E • Le résultat du calcul de l’argument change selon l’unité d’angle (degré, radian, grade) sélectionnée. k Nombres complexes conjugués [OPTN] - [CPLX] - [Conj] a + b i Un nombre complexe de format devient un nombre complexe conjugué...
Page 78 Ac!v( ∠ ) ga K3(CPLX) * 6( g) 4( : 2(CPLX) * GRAPH25+ E • La plage d’entrée/sortie des nombres complexes est normalement de 10 chiffres pour la mantisse et de deux chiffres pour l’exposant. • Lorsqu’un nombre complexe a plus de 21 chiffres, la partie réelle et la partie imaginaire du nombre sont affichées sur deux lignes séparées.
Page 79 • Les plages de calcul pour chacun des systèmes de notation sont les suivantes. Valeurs binaires Positive : 0 < < 111111111111111 Négative : 1000000000000000 < < 1111111111111111 Valeurs octales Positive : 0 < < 17777777777 Négative : 20000000000 < <...
Page 80 k Valeurs négatives et opérations sur les bits Appuyez sur 2(LOG) pour afficher un menu de négations ou d’opérateurs des bits. • { Neg } ... {négation}* • { Not } / { and } / { or } / { xor } / { xnor } ... {NOT}* /{AND}/{OR}/{XOR}/{XNOR}* complément de deux complément de un (complément des bits)
Page 81 J3(AFFI)* 3 (' Bin)w : 3(DISP) * GRAPH25+ E 4 (' Oct)w 8. Calculs matriciels Important ! • Les calculs de matrices ne peuvent être effectués sur la GRAPH25+ E Depuis le menu principal, accédez au mode EXE • MAT et appuyez 1('MAT) pour effectuer des calculs matriciels.
Page 82 k Saisie et édition de calculs matriciels Appuyez sur 1('MAT) pour afficher l’écran de l’éditeur de matrices. Utilisez cet écran pour saisir et éditer des matrices. × (lignes) × … Matrice de (colonnes) Aucun… Aucune matrice définie • { SUPP } / { T-SUP } ... suppression {d’une matrice particulière}/{de toutes les matrices} •...
Page 83 u Pour saisir les valeurs d’éléments Exemple Introduire les données suivantes dans la matrice B : L’opération suivante est la suite du calcul cité en exemple à la page précédente. bwcwdw ewfwgw (La donnée est introduite dans l’élément en surbrillance. A chaque pression sur w, l’élément suivant de droite est mis en surbrillance.) •...
Page 84 2. Appuyez sur w pour faire apparaître le menu de fonctions contenant les paramètres suivants. • { OP-L } ... {menu d’opérations sur les lignes} • { LIGN } • { SUPP }/{ INS }/{ AJOU } ... {suppression}/{insertion}/{addition} de lignes •...
Page 85 u Pour calculer le produit des valeurs d’une ligne par un nombre et ajouter le résultat à une autre ligne Exemple Calculer le produit des valeurs de la ligne 2 en multipliant par 4 et ajouter le résultat à ligne 3 1(OP-L) 3( ×...
Page 86 u Pour insérer une ligne Exemple Insérer une nouvelle ligne entre les lignes une et deux 2(LIGN) c 2(INS) u Pour ajouter une ligne Exemple Ajouter une nouvelle ligne 2 sous la ligne 3 2(LIGN) cc 3(AJOU) u Opérations sur les colonnes •...
Page 87 4. Dans la boîte de dialogue de sélection de fichier qui s’affiche, mettez en surbrillance le fichier que vous voulez importer avec f et c et appuyez sur w. • Le contenu du fichier CSV sélectionné est alors importé dans la mémoire matricielle. Important ! Une tentative d’importation des types de fichiers CSV suivants provoquera une erreur.
Page 88 Vous trouverez ici seulement les paramètres du menu de commandes qui sont utilisés pour la création d’une matrice et pour l’introduction de données dans cette matrice. • { Mat } ... {commande Mat (spécification de a matrice)} • { M → L } ... {Commande Ma→List (affectation du contenu de la colonne sélectionnée à un fichier liste)} •...
Page 89 u Pour contrôler les dimensions d’une matrice [OPTN] - [MAT] - [Dim] Utilisez la commande Dim pour contrôler les dimensions d’une matrice existante. Exemple 1 Contrôler les dimensions de la matrice A K2(MAT) 6( g) 2(Dim) 6( g) 6( g)6( g)1(Mat) av(A) w L’écran montre que la matrice A consiste de deux lignes et trois colonnes.
Page 90 Exemple 2 Multiplier par 5 la valeur de l’élément correspond à la ligne 2 et à la colonne 2 de la matrice précédente K2(MAT) 1(Mat) av(A) !+( ) c,c !-( ) *fw • La commande « Vct » peut être utilisée pour rappeler des valeurs de vecteurs existants. u Pour remplir une matrice par des valeurs identiques et combiner deux matrices en une seule [OPTN] - [MAT] - [Fill]/[Aug]...
Page 91 Exemple Affecter le contenu de la colonne 2 de la matrice suivante à la liste 1 : Matrice A = K 2 (MAT)2 (M → L) 1 (Mat)av (A),c) a K 1 (LIST)1 (List)b w 1 (List)b w k Calculs matriciels [OPTN] - [MAT] Utilisez le menu de commandes de matrice pour effectuer des calculs matriciels.
Page 92 • Les deux matrices doivent avoir les mêmes dimensions pour que vous puissiez les additionner ou les soustraire. Une erreur se produit si vous essayez d’additionner ou de soustraire des matrices de dimensions différentes. • Pour la multiplication (matrice 1 × matrice 2) le nombre de colonnes de la matrice 1 doit être égal au nombre de lignes de la matrice 2, sinon une erreur se produit.
Page 93 Exemple Trouver la forme échelonnée par rapport aux lignes de la matrice suivante : Matrice A = K 2 (MAT)6 (g )4 (Ref) 6(g )1 (Mat)av (A)w u Forme échelonnée réduite par rapport aux lignes [OPTN] - [MAT] - [Rref] Cette commande permet de trouver la forme échelonnée réduite d’une matrice.
Page 94 • Une matrice inversée doit remplir les conditions suivantes. –1 –1 A = E = –1 Voici la formule utilisée pour inverser la matrice A en matrice inverse A d –b –1 ad – bc –c a Notez que ad – bc ≠ 0. u Élévation d’une matrice au carré...
Page 95 u Calcul de nombres complexes avec une matrice Exemple Déterminer la valeur absolue d’une matrice avec les éléments de nombres complexes suivants : –1 + i 1 + i Matrice D = 1 + i –2 + 2i AK6(g)4(NUM)1(Abs) K2(MAT)1(Mat)as (D)w •...
Page 96 • Détermination de la norme (taille) d’un vecteur • Détermination de l’angle formé par deux vecteurs • Détermination du vecteur unité À propos de la mémoire vectorielle de dernier résultat (VctAns) La calculatrice mémorise automatiquement le résultat des calculs vectoriels dans la mémoire vectorielle de dernier résultat.
Page 97 3. Appuyez sur 2(MAT)6(g)6(g) pour afficher le menu de commande des vecteurs. • {Vct} ... {commande Vct (spécification du vecteur)} • {DotP} ... {commande DotP (commande de produit scalaire)} • {CrsP} ... {commande CrossP (commande du produit vectoriel)} • {Angle} ... {commande Angle (calcule l’angle formé par deux vecteurs)} •...
Page 98 • La valeur maximale de et de est de 999. • Une erreur se produit si la mémoire est pleine lorsque vous saisissez des données. • Vous pouvez également utiliser le format ci-dessus dans un programme qui saisit des données vectorielles. Tous les exemples suivants supposent que les données vectorielles sont déjà...
Page 99 u Produit vectoriel [OPTN]-[MAT]-[CrsP] Exemple Pour déterminer le produit vectoriel des deux vecteurs ci-dessous Vct A = [ 1 2 ] Vct B = [ 3 4 ] K2(MAT)6(g)6(g) 3(CrsP)1(Vct)av(A), 1(Vct)al(B))w u Angle formé par deux vecteurs [OPTN]-[MAT]-[Angle] Exemple Pour déterminer l’angle formé par deux vecteurs Vct A = [ 1 2 ] Vct B = [ 3 4 ] K2(MAT)6(g)6(g)
Page 100 Nom d’écran Catégorie Nom d’écran Catégorie Nom d’écran Catégorie LONG (ou Longueur TMPR Température PRES Pression LENG) AIRE (ou Surface VIT (ou Vitesse ÉNRG (ou Énergie/Travail AREA) VELO) ENGY) VLUM Volume MASS Masse PUISS (ou Puissance PWR) TPS (ou Temps FORC Force/Poids TIME)
Page 101 k Liste de commande conversion d’unité Cat. Nom à l’écran Unité Cat. Nom à l’écran Unité fermi centimètre cubique Å angstrom millilitre μ m micromètre litre millimètre mètre cubique centimètre pouce cubique mètre pied cubique kilomètre fl_oz(UK) once (Royaume Uni) once liquide unité...
Page 102 Cat. Nom à l’écran Unité Cat. Nom à l’écran Unité °C degrés Celsius Pascal degrés Kelvin kilo Pascal °F degrés Fahrenheit millimètre d’eau °R degrés Rankine mmHg millimètre de Mercure mètre par seconde atmosphère km/h kilomètre par heure pouce d’eau knot noeud (knot) inHg...
Page 103 Cat. Nom à l’écran Unité watt calorie par seconde cheval de vapeur (horsepower) pied-livre par lbf/s • seconde Unité thermique par Btu/min minute (Royaume Uni) Source: NIST Special Publication 811 (2008) (N. d. T. : Office de la langue française) 2-60...
Page 104 Listes Chapitre 3 Une liste est un lieu de stockage de données multiples. Cette calculatrice peut contenir au maximum 6 fichiers de 26 listes chacun. Les listes pourront être utilisées dans des calculs arithmétiques et statistiques ou pour le graphisme. Numéro d’élément Plage d’affichage Elément...
Page 105 • Vous pouvez aussi introduire le résultat d’une expression ou un nombre complexe dans un élément. • Des valeurs peuvent être écrites dans 999 éléments d’une seule liste au maximum. u Pour saisir une série de valeurs simultanément 1. Utilisez les touches du pavé directionnel pour amener la surbrillance sur une autre liste.
Page 106 u Pour éditer la valeur d’un élément 1. Utilisez les touches du pavé directionnel pour amener la surbrillance sur l’élément dont vous voulez éditer le contenu. 2. Appuyez sur 6 (g )2 (MODI (EDIT dans la GRAPH25+ E 3. Changez les données souhaitées. u Pour supprimer un élément 1.
Page 107 2. Utilisez les touches du pavé directionnel pour déplacer le surlignement sur la cellule ST (ou SUB) de la liste que vous voulez désigner. 3. Tapez le nom et appuyez sur w . • Pour taper un nom avec les caractères alphabétiques, appuyez sur !a pour accéder au mode ALPHA-LOCK.
Page 108 Ordre descendant Procédez de la même façon que pour le tri dans l’ordre ascendant. Mais vous devez appuyer sur 2(TRI • D (SRT • D dans la GRAPH25+ E )) à la place de 1(TRI • C (SRT • A dans la GRAPH25+ E u Pour trier plusieurs listes Vous pouvez mettre en relation plusieurs listes pour les trier de sorte que tous leurs éléments...
Page 109 Notez que toutes les fermetures de parenthèses à la fin des opérations suivantes peuvent être omises. u Pour transférer le contenu de la liste dans la mémoire matricielle de dernier → résultat [OPTN] - [LIST] - [L (Ne sont pas inclus sur la GRAPH25+ E K 1 (LIST)2 (L →...
Page 110 u Pour remplacer toutes les données par la même valeur [OPTN] - [LIST] - [Fill] K1(LIST) 4(Fill) <valeur> ,1(List) <numéro de liste 1 - 26> )w Exemple Remplacer toutes les valeurs de la liste 1 par le nombre 3 AK1(LIST) 4(Fill) d,1(List) b)w Voici le nouveau contenu de la liste 1.
Page 111 Exemple Trouver si la liste 1 (75, 16, 98, 46, 56) ou la liste 2 (35, 59, 58, 72, 67) contient la plus grande valeur K1(LIST) 6( g) 2(Max) 6( g) 6( g) 1(List) b, 1(List) c)w u Pour calculer la moyenne des données d’une liste [OPTN] - [LIST] - [Mean] K1(LIST) 6( g) 3(Mean) 6( g) 6( g) 1(List) <numéro de liste 1 - 26>...
Page 112 u Pour calculer la somme des données d’une liste [OPTN] - [LIST] - [Sum] K1(LIST) 6( g) 6( g) 1(Sum) 6( g) 1(List) <numéro de liste 1 - 26> w Exemple Calculer la somme des données de la liste 1 (36, 16, 58, 46, 56) AK1(LIST) 6( g) 6( g) 1(Sum) 6( g) 1(List) bw u Pour calculer le produit des valeurs d’une liste...
Page 113 AK1(LIST) 6( g) 6( g) 4(%) 6( g) 1(List) bw × 100 = 2/(2+3+6+5+4) 3/(2+3+6+5+4) × 100 = 6/(2+3+6+5+4) × 100 = 5/(2+3+6+5+4) × 100 = 4/(2+3+6+5+4) × 100 = u Pour calculer les différences entre des données voisines à l’intérieur d’une liste [OPTN] - [LIST] - [ K1(LIST) 6( g) 6( g) 5( A) <numéro de liste 1 - 26>...
Page 114 k Introduction d’une liste dans un calcul Il existe trois méthodes pour introduire une liste dans un calcul. • Spécification du numéro d’une liste créée avec l’éditeur de liste. • Spécification du nom secondaire d’une liste créée avec l’éditeur de liste. •...
Page 115 u Effectuer un calcul avec un élément particulier d’une liste Vous pouvez rappeler la valeur d’un élément particulier d’une liste et l’utiliser dans un calcul. Spécifiez le numéro d’élément en le mettant entre crochets. Exemple Calculer le sinus de la valeur stockée dans l’élément 3 de la liste 2 sK1(LIST) 1(List) c!+( [ ) d!-( ] ) w u Pour introduire une valeur dans un élément particulier de la liste Vous pouvez entrer une valeur dans un élément particulier d’une liste.
Page 116 k Introduction de calculs scientifiques dans une liste Vous pouvez utiliser les fonctions de génération de table numérique dans le mode TABLE pour introduire des valeurs résultant de certains calculs scientifiques dans une liste. Créez auparavant une table, puis utilisez la fonction de copie de liste pour copier les valeurs de la table dans la liste.
Page 117 4. Changement de fichiers de listes Vous pouvez stocker jusqu’à 26 listes (liste 1 à 26) dans chaque fichier (fichier 1 à 6). Une simple opération vous permet d’alterner entre les fichiers de liste. u Pour passer d’un fichier de listes à un autre 1.
Page 118 • Lors de l’importation d’un fichier CSV dans la calculatrice, si les données de la ligne 1 de chaque colonne du fichier (ou de la ligne 1 de la colonne 1 du fichier) contiennent des guillemets ( " ) ou une apostrophe ( ' ), la ligne 1 de toutes les colonnes du fichier CSV sera ignorée, et les données seront saisies en commençant par la ligne 2.
Page 119 Contenu de l’éditeur de liste après l’importation Liste 1 Liste 2 Liste 3 Liste 4 Liste 5 Important ! Une tentative d’importation des types de fichiers CSV suivants provoquera une erreur. • Un fichier CSV qui contient des données ne pouvant être converties. Un message d’erreur s’affiche alors, indiquant l’emplacement dans le fichier CSV (exemple : ligne 2, colonne 3) où...
Page 120 k Spécification du délimiteur et du symbole décimal du fichier CSV Lors de l’importation d’un fichier CSV qui a été transféré d’un ordinateur à la calculatrice, spécifiez le symbole du séparateur ainsi que du symbole décimal en fonction des paramètres de l’application lors de l’exportation du fichier CSV.
Page 121 Calcul d’équations Chapitre 4 A partir du menu principal, accédez au mode ÉQUA (ou EQUA). • { SYST (ou SIML) } ... {équation linéaire de 2 à 6 inconnues} ème ème • { POLY } ... {équation du 2 au 6 degré} •...
Page 122 1 m ÉQUA (ou EQUA) 2 1(SYST)* 2(3) : 1(SIML) * GRAPH25+ E 3 ewbw-cw-bw bwgwdwbw -fwewbw-xw 4 1(SOLV) • Les calculs internes utilisent une mantisse de 15 chiffres mais le résultat est affiché sous forme d’une mantisse de 10 chiffres et d’un exposant de 2 chiffres. •...
Page 123 • La valeur qui vient d’être saisie comme coefficient peut être annulée par une pression sur J dans la mesure où elle n’a pas été validée par la touche w. Le coefficient antérieur à la saisie réapparaît. Vous pouvez alors saisir le coefficient souhaité. •...
Page 124 • Lorsqu’un calcul est terminé, vous pouvez appuyer sur 1(RÉPÉT (ou REPT)), changer les valeurs de coefficient, puis recalculer. 3. Solveur numérique d’équations Le mode de calcul Solve permet de déterminer la valeur d’une variable dans une formule, sans avoir à effectuer tout le calcul de résolution d’équation. 1.
Page 125 Représentation graphique de Chapitre 5 fonctions Sur le menu principal sélectionnez l’icône qui correspond au type de graphe que vous voulez tracer ou au type de table que vous voulez générer. • GRAPHE (ou GRAPH) … Représentation graphique de fonctions générales •...
Page 126 3(TYPE) 1(Y=) ... coordonnées rectangulaires (type Y= =) ... coordonnées polaires 3(Parm) ... équations paramétriques 4(X=) ... coordonnées rectangulaires (type X= 5(CONV)1( Y=) à 5( Y≤) 6(g)1( X=) à 5( X≤) ... change le type de fonction de I’expressions sélectionnée 6(g)1(Y>) à...
Page 127 Exemple 2 Pour tracer une fonction trigonométrique en radians lorsque l’unité d’angle est réglée en degrés (unité d’angle = Degrés (ou Deg)) Y1=sin 1 m GRAPHE (ou GRAPH) 2 svK6(g)5(ANGL)2(r)w 3 6(TRAC)* : 6(DRAW) * GRAPH25+ E 2. Contrôle des paramètres apparaissant sur un écran graphique k Réglages de fenêtre d’affichage (V-Window) Utilisez la fenêtre d’affichage pour définir la plage des axes...
Page 128 • Toute saisie interdite (nombre hors du domaine de définition, signe négatif sans valeur, etc.) cause une erreur. • Si T θ max est inférieur à T θ min, T θ pas (ou T θ ptch) sera négatif. • Vous pouvez saisir des expressions (telles que 2π) comme paramètres de fenêtre d’affichage.
Page 129 1. Depuis le menu principal, accédez au mode GRAPHE (ou GRAPH). 2. Effectuez les réglages de fenêtre d’affichage. 3. Spécifiez le type de fonction et saisissez la fonction. La syntaxe pour la saisie de la fonction est la suivante. Fonction ,!+( [ ) Point initial , Point final !-( ] ) 4.
Page 130 6(g)3(ARR (ou RND)) ... Arrondi de coordonnées Arrondit les valeurs des coordonnées à la position actuelle du curseur. 6(g)4(ENT (ou INTG)) ... Entier Chaque point reçoit une largeur de 1 pour que les valeurs des coordonnées soit des entiers. 6(g)5(PRÉC (ou PRE)) ... Précédent Les paramètres de la fenêtre d’affichage précédant le dernier zoom sont rétablis.
Page 131 • {Y>}/{Y<}/{Yt}/{Ys} ... graphe d’inéquation {Y> )}/{Y< )}/{Yt )}/{Ys • {X>}/{X<}/{Xt}/{Xs} ... graphe de l’inéquation {X> )}/{X< )}/{Xt )}/{Xs • {CONV} • { Y=}/{ Y>}/{ Y<}/{ Yt}/{ Ys}/{ X=}/{ X>}/{ X<}/{ Xt}/{ ... {change le type de fonction de l’expression sélectionnée} 2.
Page 132 u Pour affecter des valeurs aux coefficients et variables d’une fonction graphique Exemple Affecter les valeurs −1, 0 et 1 à la variable A dans Y = AX −1 et représentez graphiquement chaque valeur 3(TYPE)1(Y=) av(A)vx-bw J4(GRPH)1(Y)b(av(A) !.(=)-b)w J4(GRPH)1(Y)b(av(A) !.(=)a)w J4(GRPH)1(Y)b(av(A) !.(=)b)w ffff1(SÉL)*...
Page 133 u Pour changer le type d’une fonction * 1. Lorsque la liste des équations est affichée, appuyez sur f ou c pour amener la surbrillance sur la zone contenant la fonction dont vous voulez changer le type. 2. Appuyez sur 3(TYPE)5(CONV). 3.
Page 134 • Grille (ou Grid) : Activé (ou On) (Axes : Activé (ou On) Label : Désact. (ou Off)) Ce réglage fait apparaître des points aux intersections de la trame. • Axes : Désact. (ou Off) (Label : Désact. (ou Off) Grille : Désact.
Page 135 4. Stockage d’un graphe dans la mémoire d’images Vous pouvez stocker 20 images dans la mémoire d’images pour les rappeler ultérieurement. Vous pourrez alors superposer un de ces graphes à celui qui est affiché à l’écran. u Pour stocker un graphe dans la mémoire d’images 1.
Page 136 u Pour copier du graphe sur l’écran secondaire 1. Depuis le menu principal, accédez au mode GRAPHE (ou GRAPH). 2. Sur l’écran de configuration, sélectionnez « G+G » pour Écran Double (ou Dual Screen). 3. Effectuez les réglages de fenêtre d’affichage pour l’écran principal. Appuyez sur 6(DRTE (RIGHT dans la GRAPH25+ E )) pour afficher l’écran de réglages de graphe secondaire.
Page 137 6. Représentation graphique manuelle k Tracé d’un graphe en mode EXE • MAT (ou RUN) Lorsque le mode d’écriture linéaire est sélectionné, les commandes peuvent être saisies directement dans le mode EXE • MAT (ou RUN) pour tracer un graphe. Vous pouvez sélectionner un type de fonction pour tracer un graphe en appuyant sur !4(DESS (SKTCH dans la GRAPH25+ E ))5(GRPH), puis en sélectionnant l’un des...
Page 138 • Certaines fonctions peuvent être facilement représentées avec les graphes des fonctions intégrées. • Vous pouvez tracer les graphes des fonctions scientifiques intégrées suivantes. Graphe à coordonnées rectangulaires Graphe en coordonnées polaires • sin θ • cos θ • tan θ •...
Page 139 ∫ Exemple Pour tracer la formule d’intégration + 2)( – 1)( – 3) –2 Utilisez les réglages de fenêtre d’affichage suivants. Xmin = −4, Xmax = 4, Xgrad. (ou Xscale) = 1 Ymin = −8, Ymax = 12, Ygrad. (ou Yscale) = 5 Sur l’écran de configuration, sélectionnez «...
Page 140 • La valeur d’une seule des variables de l’expression peut changer. • Les valeurs qui suivent ne peuvent pas être utilisées comme nom de variable. X, Y, r, θ , T. • Vous ne pouvez pas affecter de variable à la variable à l’intérieur de la fonction. •...
Page 141 1 m EXE • MAT (ou RUN) a-(Y)!.(=)v !i(CLIP)ddd1(COPI)* : 1(COPY) * GRAPH25+ E 2 mGRAPHE (ou GRAPH) 3 !m(SET UP) cccc3(Dés)*J : ccc3(Off) * GRAPH25+ E 4 !3(FEN-V)* -fwfwcwc -bawbawfwJ : !3(V-WIN) * GRAPH25+ E 5 3(TYPE)1(Y=)cvx+dv-ew 6(TRAC)* : 6(DRAW) * GRAPH25+ E 6 !j(PASTE) •...
Page 142 • Liste Avec cette méthode, les données de la liste spécifiée se substituent à la variable pour générer une table numérique. u Pour générer une table à partir d’une plage numérique de table Exemple Générer une table lorsque la valeur de la variable change de –3 à...
Page 143 Appuyez sur 6(TABL) pour générer une table numérique à partir des fonctions sélectionnées. La valeur de la variable change en fonction de la plage ou du contenu de la liste que vous avez spécifiée. L’exemple ci-contre montre les résultats obtenus pour la liste 6 (−3, −2, −1, 0, 1, 2, 3).
Page 144 • {LIGN (ou ROW)} • {SUPP (ou DEL)}/{INS}/{AJOU (ou ADD)} ... {suppression}/{insertion}/{addition} d’une ligne • {CONT (ou G • CON)}/{PTLLÉ (ou G • PLT)} ... tracé de graphe de {type points connectés}/{type points séparés} • Si vous essayez de remplacer une valeur par une opération interdite (par exemple une division par zéro), une erreur se produira et la valeur originale ne changera pas.
Page 145 Exemple Stocker les deux fonctions suivantes, générer une table numérique et tracer ensuite un graphe linéaire. Définir une plage de –3 à 3 et 1 comme incrément. Y1 = 3 – 2, Y2 = Utilisez les réglages de fenêtre d’affichage suivants. Xmin = 0, Xmax = 6, Xgrad.
Page 146 4 3(TYPE)1(Y=)dvx-cw 5 5(RÉGL)* -dwdwbwJ : 5(SET) * GRAP25+ E 6 6(TABL) 7 5(CONT)* : 5(G • CON) * GRAPH25+ E • Le réglage « Écran Double (ou Dual Screen) » sur l’écran de configuration s’applique au mode TABLE et au mode RÉCUR. •...
Page 147 Exemple Utilisez le graphe dynamique pour représenter graphiquement – 1) – 1, pour lequel la valeur du coefficient A passe de 2 à 5 en incréments de 1. Le graphe est dessiné 10 fois. 1 m G • DYNA 2 !3(FEN-V)1(INIT)J 3 !m(SET UP)c2(Arrt)J 4 5(INTG)c1(SÉL) 5 4(VAR)cw-bw-bw...
Page 148 1 m G • DYNA 2 !3(FEN-V)1(INIT)J 3 !m(SET UP) cc1(Ac)J 4 5(INTG)1(SÉL) 5 4(VAR)bwaw 6 2(RÉGL)bwewbwJ 7 3(VIT)3( )J 8 6(DYNA) ····→ ←···· k Commutation des points pour les calculs de graphes Utilisez cette fonction pour spécifier de représenter tous les points sur l’axe X du graphe dynamique, ou un point sur deux.
Page 149 9. Représentation graphique d’une formule de récurrence Important ! • La GRAPH25+ E n’est pas pourvue du mode RÉCUR. k Génération d’une table numérique depuis une formule de récurrence Vous pouvez saisir jusqu’à trois des formules de récurrence suivantes et générer une table numérique.
Page 150 k Représentation graphique d’une formule de récurrence Après avoir généré une table numérique à partir d’une formule de récurrence, vous pouvez représenter les valeurs sur un graphe linéaire ou un graphe à points séparés. 1. Depuis le menu principal, accédez au mode RÉCUR. 2.
Page 151 1. À partir du menu principal, saisissez dans le mode RÉCUR. 2. Configurez les paramètres de fenêtrage d’affichage. 3. Saisissez deux formules récursives et sélectionnez les deux pour la génération d’un tableau. 4. Configurez les paramètres de la génération de tableaux. Spécifiez les valeurs de début et de fin pour la variable , ainsi que le terme initial pour chaque formule récursive.
Page 152 • La spécification du paramètre d’affichage « Affichage Σ » à « Activé » dans l’écran de configuration provoque l’inclusion de la somme de chaque terme dans le tableau. À cette occasion vous pouvez sélectionner l’utilisation des deux séquences numériques elles- mêmes pour tracer le graphe du diagramme ou bien utiliser les sommes de chacune des séquences numériques.
Page 153 Vous pouvez utiliser fc pour sélectionner le graphe. Exemple Pour tracer le graphe WEB pour la formule de récurrence = –3( + 0,2, et vérifier la divergence ou la convergence. Utilisez la plage suivante de la table : Début = 0, Fin = 6, = 0,01, Déb = 0,01, = 0,11, Déb...
Page 154 3. Sélectionnez le modèle de fonction selon le type de graphe que vous désirez tracer. 4. Saisissez les coefficients de la fonction et tracez le graphe. Exemple Saisissez la fonction en coordonnées rectangulaires − 1 et tracez une parabole ouverte sur la droite, saisissez ensuite la fonction = 4cos θ...
Page 155 6. Sélectionnez la fonction de dessin que vous voulez utiliser.* !4(DESS (ou SKTCH)) 1(EffÉc (ou Cls)) ... Annulation d’écran 2(Tang) ... Tangente 3(Norm) ... Normale à une courbe 4(Inv) ... Fonction inverse* 6(g)1(PTLLÉ (ou PLOT)) {Ptllé (ou Plot)}/{Tr • A (ou Pl • On)}/{Tr • D (ou Pl • Off)}/{Ch • Tr (ou Pl •...
Page 156 12. Analyse de fonctions k Lecture des coordonnées de points sur une ligne de graphe La fonction Trace permet de déplacer un pointeur sur un graphe et de lire les coordonnées à la position du pointeur. 1. Depuis le menu principal, accédez au mode GRAPHE (ou GRAPH). 2.
Page 157 k Graphe à table Vous pouvez utiliser la fonction Trace pour lire les coordonnées d’un graphe et les stocker dans une table numérique. Vous pouvez aussi utiliser le double graphe pour stocker simultanément le graphe et la table numérique. Vous aurez ainsi à votre disposition un outil d’analyse important.
Page 158 4. Lorsque plusieurs graphes sont affichés, le curseur de sélection (k) se trouve sur le graphe au numéro inférieur. Appuyez sur f et c pour amener le curseur sur le graphe que vous voulez sélectionner. 5. Appuyez sur w pour sélectionner le graphe où se trouve le curseur et afficher la valeur produite par l’analyse.
Page 159 k Détermination des coordonnées de points donnés La procédure suivante décrit comment déterminer l’ordonnée pour un point d’abscisse donné et l’abscisse pour un point d’ordonnée donné. 1. Tracez le graphe. 2. Sélectionnez la fonction que vous voulez étudier. Si plusieurs graphes sont affichés, le curseur de sélection (k) apparaîtra sur le graphe au numéro inférieur.
Page 160 • Vous pouvez aussi spécifier la limite inférieure et la limite supérieure à l’aide du clavier numérique. • Lorsque vous définissez la plage, assurez-vous que la limite inférieure est inférieure à la limite supérieure. • Les valeurs de l’intégrale peuvent être calculées pour les graphes à coordonnées rectangulaires seulement.
Page 161 u Pour calculer le foyer et la longueur du latus rectum [RÉS • G]-[FOYER]/[LONG] Exemple Déterminer le foyer et la longueur du latus rectum de la parabole X = (Y – 2) Utilisez les réglages de fenêtre d’affichage suivants. Xmin = –1, Xmax = 10, Xgrad.
Page 162 Graphes et calculs statistiques Chapitre 6 Important ! Ce chapitre contient un certain nombre d’illustrations d’écrans graphiques. Dans chaque cas, de nouvelles données ont été entrées afin de mieux faire ressortir les caractéristiques du graphe tracé. Notez que lorsque vous essayez de tracer un graphe similaire, la machine utilise les valeurs des données que vous avez entrées en utilisant les listes.
Page 163 • Type de graphe Le type de graphe défini par défaut pour tous les graphes est un diagramme de corrélation. Vous pouvez sélectionner divers autres types de graphes statistiques pour chacun des graphes. • Liste La liste 1 de données statistiques a été définie par défaut pour les données à variable unique et la liste 1 et la liste 2 pour les données à...
Page 164 • Effectifs (ou Frequency) (nombre d’occurences d’une valeur) • { 1 } ... {traçage 1 à 1} • { List } ... {liste 1 à 26} • Type Point (ou Mark Type) (type de forme de point) • { } / { × } / { • } ... traçage des points d’un diagramme de corrélation Quand le type de graphe «...
Page 165 3. Pour revenir au menu de graphes, appuyez sur J. • Pour les graphes statistiques, les paramètres de la fenêtre d’affichage sont normalement définis de façon automatique. Si vous voulez définir vous-même les paramètres de la fenêtre d’affichage, vous devez régler Fen. Stat (ou Stat Wind) sur « Manuel (ou Manual) ». Quand la liste de données statistiques est à...
Page 166 k Graphe type camembert Vous pouvez tracer un graphe de type camembert à partir des données d’une liste spécifiée. Le nombre maximum d’éléments de données du graphe (lignes de la liste) est 20. Le graphe est étiquetté A, B, C, et ainsi de suite, en correspondance avec les lignes 1, 2, 3, etc. de la liste utilisée comme données du graphe.
Page 167 • La modification du paramètre « Type Q1Q3 (ou Q1Q3 Type) » dans l’écran de configuration peut provoquer la modification des positions de Q1 et Q3, même quand le graphe d’une boîte médiane est tracé à partir d’une liste unique. k Graphe type histogramme à...
Page 168 k Affichage des résultats du calcul d’un graphe à variable unique Les statistiques à variable unique peuvent être exprimées sous forme de graphes et de paramètres. Lorsque des graphes sont affichés, les résultats du calcul à variable unique apparaissent comme indiqué sur la droite lorsque vous appuyez sur 1(1VAR).
Page 169 Méd (ou Med) = {valeur moyenne du élément} Point central Point central Point central 4 + 5 Median 2 + 3 6 + 7 = Q1 = Q3 Lorsque le nombre d’éléments est un nombre impair : En utilisant comme référence le point central de la population totale, les éléments de la population sont divisés en deux groupes : un groupe pour la moitié...
Page 170 Vous trouverez ci-après un exemple concret du point indiqué ci-dessus. Valeur des Effectifs Taux de l’effectif Effectif données cumulés cumulé 0,1/1,0 = 0,1 0,2/1,0 = 0,2 0,4/1,0 = 0,4 0,7/1,0 = 0,7 0,8/1,0 = 0,8 0,9/1,0 = 0,9 1,0/1,0 = 1,0 •...
Page 171 Point de référence (0,25) Point de référence (0,75) • Méd (ou Med) est calculée selon la même méthode que celle utilisée lorsque vous sélectionnez « Standrd (ou Std) » pour le paramétrage « Type Q1Q3 (ou Q1Q3 Type) ». • Cela ne fait aucune différence si les valeurs d’effectif sont toutes des entiers ou comprennent des valeurs de fractions décimales lorsque «...
Page 172 (Diagramme de corrélation) graphe linéaire) k Tracé d’un graphe de régression Procédez de la façon suivante pour saisir des données statistiques à variable double, effectuer un calcul de régression en utilisant ces données puis représenter graphiquement les résultats obtenus. 1. Depuis le menu principal, accédez au mode STAT . 2.
Page 173 k Sélection du type de régression Après avoir représenté graphiquement des données statistiques à variable double, vous pouvez utiliser le menu de fonctions au bas de l’écran pour sélectionner un type de régression. • { } /{ }/ { Méd (ou Med) } / { X^2 } / { X^3 } / { X^4 } / { Log } / { } / { Puiss (ou Pwr) } / { Sin } / { Lgst } ...
Page 174 k Graphe Méd-Méd Si vous prévoyez un certain nombre de valeurs extrêmes, utilisez un graphe Méd-Méd au lieu de la méthode des moindres carrés. Ceci est similaire à la régression linéaire, mais minimise les effets des valeurs extrêmes. 1(CALC)3(Méd (ou Med)) 6(TRAC)* : 6(DRAW) * GRAPH25+ E...
Page 175 k Graphe de régression logarithmique La régression logarithmique exprime comme fonction logarithmique de . La formule de régression logarithmique standard est × In , et si l’on suppose que X = In , la formule correspond à la formule de régression 1(CALC)6( g) 2(Log) 6(TRAC)* : 6(DRAW)
Page 176 k Graphe de régression sinusoïdale La régression sinusoïdale est idéale pour les données cycliques. Voici la formule du modèle de régression sinusoïdale. ·sin( 1(CALC)6( g) 5(Sin) 6(TRAC)* : 6(DRAW) * GRAPH25+ E La représentation d’un graphe de régression sinusoïdale fait automatiquement changer le paramètre d’unité...
Page 177 k Affichage des résultats du calcul d’un graphe à variable double Les statistiques à variable double peuvent être exprimées sous forme de graphes et de valeurs paramétriques. Lorsque des graphes sont affichés, les résultats du calcul à variable double apparaissent de la façon suivante lorsque vous appuyez sur 1(CALC)1(2VAR). •...
Page 178 4. Exécution de calculs statistiques Tous les calculs statistiques étaient effectués jusqu’à présent après l’affichage d’un graphe. Voici maintenant comment utiliser seulement les calculs statistiques. u Pour définir les listes de données pour les calculs statistiques Vous devez entrer les données statistiques pour le calcul que vous voulez effectuer et spécifier où...
Page 179 Ces valeurs peuvent aussi être obtenues directement en affichant la liste de données statistiques et en appuyant sur 2(CALC) 2(2VAR). Ensuite, appuyez sur f ou c pour faire défiler les résultats de calculs statistiques et voir les caractéristiques des variables. Pour les détails sur la signification des valeurs statistiques, voir «...
Page 180 Σ • Régression linéaire ( ) ..MCE (ou MSe) = – (ax + b)) n – 2 Σ ) ..MCE (ou MSe) = – (a + bx n – 2 Σ • Régression quadratique ....MCE (ou MSe) = –...
Page 181 3. Pour calculer une autre valeur, appuyez sur v ou sur une touche numérique à ce moment pour faire réapparaître la boîte de dialogue de saisie de la valeur • Le pointeur n’apparaît pas si les coordonnées calculées ne sont pas dans la plage d’affichage.
Page 182 k Calcul de probabilités d’une loi normale Vous pouvez calculer les probabilités d’une loi normale pour des statistiques à variable unique avec le mode EXE • MAT (ou RUN). ) 6(g) pour Appuyez sur K6(g)3(PROB) (2(PROB) dans la GRAPH25+ E afficher un menu de fonctions contenant les paramètres suivants.
Page 183 4. Appuyez sur m, sélectionnez le mode EXE • MAT (ou RUN), appuyez sur K6(g) 3(PROB) (2(PROB) dans la GRAPH25+ E ) pour rappeler le menu de calcul de probabilité (PROB) menu. 3 (PROB) *6( g) 4( () bga.f)w : 2(PROB) * GRAPH25+ E (Variante réduite pour 160,5 cm)
Page 184 Exemple Pour calculer la distribution de probabilité normale en mode EXE • MAT pour les données {1, 2, 3}, quand l’écart-type de la population est σ = 1,5 et la moyenne de la population est = 2. 1. À partir du menu principal, entrez dans le mode EXE • MAT. 2.
Page 185 k Calculs qui utilisent la commande TEST Important ! • Les opérations suivantes ne peuvent être effectués sur la GRAPH25+ E Dans le mode EXE • MAT ou dans le mode PROGR, vous pouvez utiliser des fonctions spéciales pour réaliser des calculs qui sont identiques aux calculs réalisés avec le test , le test et d’autres tests du mode STAT (page 6-24).
Page 186 Le test à 1 échantillon teste la moyenne inconnue d’une population lorsque l’écart-type de cette population est connu. Le test à 2 échantillons teste l’égalité des moyennes de deux populations en se référant à des échantillons indépendants lorsque les écarts-types des deux populations sont connus. Le test à...
Page 187 • 3(TEST) 1(Z) ... tests (page 6-26) 2(t) ... tests (page 6-29) 3(KHI • 2) ... test χ (page 6-31) 4(F) ... test à 2 échantillons (page 6-33) 5(ANOV) ... ANOVA (page 6-34) Lorsque tous les paramètres ont été réglés, utilisez c pour surligner « Exécuter », puis appuyez sur une des touches de fonction suivantes pour effectuer le calcul ou tracer le graphe.
Page 188 Exemple d’affichage des résultats d’un calcul μ ≠11.4 ..hypothèse alternative ....apparaît seulement pour le réglage Données:Liste • [Sauv Rés] ne sauvegarde pas la condition μ de la deuxième ligne. u Test Z à 2 échantillons Ce test est utilisé pour vérifier l’hypothèse lorsque les écarts-types de deux populations sont connus.
Page 189 u Test Z à 1 proportion Ce test sert à vérifier une proportion inconnue de succès. Le test à 1 proportion s’applique à la répartition normale. Utilisez les touches suivantes en partant de la liste de données statistiques. 3(TEST) 1(Z) 3(1-PRP) Exemple d’affichage des résultats d’un calcul Prop ≠0.5 ..
Page 190 k Tests u Fonctions ordinaires Test Vous pouvez utiliser les fonctions d’analyse de graphe suivantes après le tracé du résultat d’un test • 1 (T) ... affichage du point Une pression de 1(T) affiche le point au bas de l’écran et le pointeur à l’endroit correspondant sur le graphe (à...
Page 191 u Test t à 2 échantillons Le test à 2 échantillons sert à comparer les moyennes de populations lorsque les écarts- types de cette population sont inconnus. Le test à 2 échantillons s’applique à la répartition Utilisez les touches suivantes en partant de la liste de données statistiques. 3(TEST) 2(t) 2(2-ÉCH)
Page 192 Exemple d’affichage des résultats d’un calcul β ≠0 & ρ ≠0 ..hypothèse alternative Une pression de 6(COPI) pendant l’affichage de résultat d’un calcul copie la formule de régression dans la liste de relation du graphe. Si une liste est spécifiée pour l’option [Liste Résid] de l’écran de réglage, les données résiduelles de la formule de régression seront automatiquement sauvegardées dans la liste spécifiée après le calcul.
Page 193 À partir de la liste de données statistiques, effectuez les opérations de touches suivantes : 3(TEST) 3(KHI • 2) 1(GOF) En suite, spécifiez les listes qui contiennent les données. Les lignes suivantes expliquent la signification des éléments montrés ci-dessus : Observés ..
Page 194 Exemple d’affichage des résultats d’un calcul • La matrice doit avoir au moins deux lignes et deux colonnes. Une erreur se produit si elle n’a qu’une seule ligne et une seule colonne. • L’écran de réglage de matrice (A à Z) s’affiche par une pression de 1(Mat) lorsque les réglages des paramètres «...
Page 195 Vous pouvez utiliser les fonctions d’analyse de graphe suivantes après le tracé d’un graphe. • 1 (F) ... affichage de la valeur Une pression de 1(F) affiche la valeur au bas de l’écran et le pointeur à l’endroit correspondant sur le graphe (à moins qu’il sorte de l’écran). Deux points apparaissent dans le cas d’un test à...
Page 196 Les résultats des calculs sont affichés sous forme de tableau, comme dans les manuels de sciences. Exemple de données et de résultats de calcul One-Way ANOVA Two-Way ANOVA Données List1={1,1,2,2} List1={1,1,1,1,2,2,2,2} List2={124,913,120,1001} List2={1,1,2,2,1,1,2,2} List3={113,116,139,132,133,131, 126,122} Écran de configuration Résultat du calcul One-Way ANOVA Line 1 (A) ..
Page 197 Une pression de d ou e déplace le pointeur sur le graphe dans le sens correspondant. Si plusieurs graphes sont tracés, vous pouvez passer d’un graphe à l’autre en appuyant sur f et c. • La représentation graphique n’est possible qu’avec Two-Way ANOVA. Les réglages de la fenêtre d’affichage sont automatiques, quels que soient les réglages de l’écran de réglage.
Page 198 Le test ci-dessus indique que la différence de durée n’est pas significative, la différence de température est significative et que l’interaction des deux est hautement significative. u Exemple de saisie u Résultats 6. Intervalle de confiance Important ! • Les calculs d’intervalle de confiance ne peuvent être effectués sur la GRAPH25+ E Un intervalle de confiance est une plage (intervalle) contenant une valeur statistique, en général la moyenne d’une population.
Page 199 L’intervalle à 2 échantillons calcule l’intervalle de confiance pour la différence entre les moyennes de deux populations lorsque les écarts-types des populations de deux échantillons sont connus. L’intervalle à 1 proportion calcule l’intervalle de confiance quand la proportion est inconnue. L’intervalle à...
Page 200 Les options de spécification des données des paramètres qui sont différentes de la spécification des données des listes sont les suivantes. Exemple d’affichage des résultats d’un calcul u Intervalle Z à 2 échantillons L’intervalle à 2 échantillons calcule l’intervalle de confiance pour la différence entre les moyennes de deux populations lorsque les écarts-types des populations de deux échantillons sont connus.
Page 201 u Intervalle Z à 2 proportions L’intervalle à 2 proportions utilise le nombre de données pour calculer l’intervalle de confiance pour la différence entre la proportion de succès de deux populations. Utilisez les touches suivantes en partant de la liste de données statistiques. 4(INTR) 1(Z) 4(2-PRP)
Page 202 7. Lois de probabilité Important ! • Les calculs de distributions ne peuvent être effectués sur la GRAPH25+ E Il existe toute une variété de lois de probabilité, mais la plus connue est la « loi normale » qui est essentielle aux calculs statistiques. La loi normale est une loi symétrique centrée sur les plus fortes occurrences de données moyennes (l’effectif le plus élevé), avec un effectif décroissant de données lorsque l’on s’éloigne du centre.
Page 203 k Fonctions de répartition ordinaires • Les réglages de fenêtre d’affichage actuels sont utilisés pour la représentation graphique lorsque « Fen. Stat » de l’écran de réglage est réglé sur « Auto ». Les réglages de fenêtre d’affichage actuels sont utilisés pour la représentation graphique lorsque « Fen. Stat » est sur «...
Page 204 • Le traçage du graphe est supporté seulement quand une variable est spécifiée et une valeur est introduite comme donnée. 5(PROB)1(NORM)2(N-FR) • Loi normale cumulative La Loi normale cumulative calcule la probabilité cumulative d’une loi normale entre une borne inférieure et une borne supérieure.
Page 205 k Loi de Student 5(PROB)2(t)1(t-DP) • Densité de probabilité de Student La Densité de probabilité de Student calcule la densité de probabilité ( ) pour une unique valeur spécifiée ou pour une liste. Quand une liste est spécifiée, les résultats des calculs pour chaque élément de la liste sont affichés sous forme de liste.
Page 206 Exemple d’affichage des résultats d’un calcul Quand une liste est spécifiée Quand la variable ( ) est spécifiée • Pour la Loi de Student cumulative inverse il n’y a pas de traçage du graphe. k Loi de probabilité 5(PROB)3(KHI • 2)1(K-DP) •...
Page 207 • Le traçage du graphe est supporté seulement quand une variable est spécifiée et une valeur unique est introduite comme donnée. 5(PROB)3(KHI • 2)3(K2Inv) • Loi cumulative inverse La Loi cumulative inverse calcule la valeur de la borne inférieure d’une probabilité cumulative pour une valeur spécifiée de (nombre de degrés de liberté).
Page 208 Exemple d’affichage des résultats d’un calcul Quand une liste est spécifiée Graphe quand la variable ( ) est spécifiée • Le traçage du graphe est supporté seulement quand une variable est spécifiée et une valeur unique est introduite comme donnée. 5(PROB)4(F)3(FInv) •...
Page 209 5(PROB)5(BINM)2(B-FR) • Loi binomiale cumulative La Loi binomiale cumulative calcule la probabilité cumulative pour que, dans une loi binomiale, une réussite ait lieu pendant ou avant un essai spécifié. Exemple d’affichage des résultats d’un calcul Quand une liste est spécifiée Quand la variable ( ) est spécifiée •...
Page 210 Les résultats d’un calcul de la Loi binomiale cumulative inverse sont des entiers. La précision peut être réduite lorsque le premier argument a 10 chiffres ou plus. Notez que même une légère différence dans la précision du calcul a une incidence sur le résultat de ce calcul. Si un message d’avertissement apparaît, vérifiez les valeurs affichées.
Page 211 5(PROB)6( • Loi de Poisson cumulative inverse )1(POISN)3(PInv) La Loi de Poisson cumulative inverse calcule le nombre minimum d’essais d’une loi de Poisson cumulative pour des valeurs spécifiées. Exemple d’affichage des résultats d’un calcul Quand une liste est spécifiée Quand la variable ( ) est spécifiée •...
Page 212 5(PROB)6( • Loi géométrique cumulative )2(GÉO)2(G-FR) La Loi géométrique cumulative calcule la probabilité cumulative pour que, dans une loi géométrique, une réussite ait lieu pendant ou avant un essai spécifié. Exemple d’affichage des résultats d’un calcul Quand une liste est spécifiée Quand la variable ( ) est spécifiée •...
Page 213 k Loi de répartition hypergéométrique 5(PROB)6( • Probabilité hypergéométrique )3(H • GÉO)1(Hy-P) La Probabilité hypergéométrique calcule la probabilité pour une valeur unique spécifique ou pour chaque élément de liste, ainsi que le numéro de l’essai pour lequel a lieu le premier succès, selon la distribution hypergéométrique et avec une probabilité...
Page 214 Exemple d’affichage des résultats d’un calcul Quand une liste est spécifiée Quand la variable ( ) est spécifiée • Pour la Loi hypergéométrique cumulative inverse il n’y a pas de traçage du graphe. Important ! Lors de l’exécution du calcul de la Loi hypergéométrique cumulative inverse, pour calculer les valeurs du nombre minimum d’essais la calculatrice utilise l’aire Aire spécifiée et la valeur du nombre minimum de chiffres significatives de la valeur de l’aire (valeur `Aire).
Page 215 à 1 échantillon) ... conditions du test de la valeur moyenne d’une population (« ≠ (Test » spécifie un test bilatéral, « < » spécifie un test unilatéral à droite, « > » spécifie un test unilatéral à gauche.) (Test à...
Page 216 Regroup .... mise en commun Activé (activée) ou Désact. (désactivée) (Lois de probabilité)....valeur des données (Lois de probabilité) ....écart-type de la population ( > 0) (Lois de probabilité) ....moyenne ( > 0) Inf (Lois de probabilité) ....borne inférieure Sup (Lois de probabilité) ..borne supérieure (Lois de probabilité) ...degrés de liberté...
Page 217 9. Formule statistique k Test Test μ σ – Test à 1 échantillon σ σ Test à 2 échantillons – )/ ( ) + ( – (1 – Test à 1 proportion p ˆ p ˆ – (1 – )(1/ + 1/ Test Z à...
Page 218 k Intervalle de confiance Gche : limite inférieure de l’intervalle de confiance (bord gauche) Intervalle de confiance Drte : limite supérieure de l’intervalle de confiance (bord droit) α Gche, Drte σ ( /2) · Intervalle à 1 échantillon Intervalle à 2 α...
Page 219 Lois de probabilité cumulée inverse Lois de probabilité ∞ ∫ ∫ ∫ Loi de probabilité –∞ normale tail = Gauche tail = Droit tail = Central Loi de probabilité Student ∞ ∫ Loi de probabilité χ Loi de probabilité k Lois de probabilité (discrète) Lois de probabilité...
Page 220 Calculs financiers Chapitre 7 Important ! • La GRAPH25+ E n’est pas pourvue du mode FINAN. 1. Avant d’effectuer des calculs financiers A partir du menu principal, accédez au mode FINAN et affichez les écrans Finance suivants. Écran Finance 1 Écran Finance 2 •...
Page 221 • Une pression sur !1(TRCE) quand un graphique est affiché permet d’obtenir d’autres valeurs financières (Fonction Trace). Dans le cas d’un intérêt simple, par exemple, en appuyant sur e les valeurs sont affichées. En appuyant sur la touche d les mêmes valeurs apparaissent dans l’ordre inverse.
Page 222 • {SI} … {intérêt simple} • {SFV} … {valeur capitalisée simple} • Une erreur (Erreur math) se produit si les paramètres ne sont pas configurés correctement. Utilisez un des menus de fonctions suivants pour passer d’un écran de résultat à l’autre. •...
Page 223 u I % (taux d’intérêt effectif) (taux d’intérêt effectif) calculé avec la Méthode Newton + α × × % de (taux d’intérêt effectif) i × 100 ......... (P/Y = C/Y = 1) I% = × C/Y × 100... (1+ i ) –1 (Autres que ci-dessus) ....
Page 224 de calcul. Pour cette raison, tenez compte de sa limite lorsque vous utilisez les résultats de calculs d’intérêt, ou bien vérifiez les résultats. Après avoir réglé les paramètres, utilisez un des menus de fonctions mentionnés ci-dessous pour effectuer le calcul correspondant. •...
Page 225 Dans ce diagramme, le montant de l’investissement initial est représenté par . Le cash- flow un an plus tard est représenté par , deux ans plus tard par , etc. L’évaluation de l’investissement est utilisé pour montrer clairement si un investissement apporte les bénéfices prévus à...
Page 226 • { NPV } … {valeur actuelle nette} • { IRR } … {taux de rendement interne} • { PBP } … {période d’amortissement} • {NFV} … {valeur capitalisée nette} • {'LIST} … {saisie des données dans une liste} • {LIST} … {spécification d’une liste pour la saisie de données} •...
Page 227 1 versement ..........Dernier Nombre de versements : total du capital du versement PM1 au paiement du versement PM2 ( Σ : intérêt total du versement PM1 au paiement du versement PM2 ( Σ = un versement ( = 0 et au début de la période de versement) u Conversion entre le taux d’intérêt nominal et le taux d’intérêt réel...
Page 228 PM1..premier des versements 1 à PM2..second des versements 1 à ... versements % ..taux d’intérêt ..capital ..paiement à chaque versement ..solde après le dernier versement ..versements par année ..compositions par année Après avoir réglé les paramètres, utilisez un des menus de fonctions mentionnés ci-dessous pour effectuer le calcul correspondant.
Page 229 u Formule APR/100 –1 × 100 EFF = : taux de pourcentage annuel : taux d’intérêt réel (%) : nombre de compositions –1 × n ×100 APR = Appuyez sur 5(CNVT) sur l’écran Finance 1 pour afficher l’écran de saisie suivant pour la conversion du taux d’intérêt.
Page 230 Appuyez sur 1(COÛT) sur l’écran Finance 2 pour afficher l’écran de saisie suivant. 6( g) 1(COÛT) Cst..coût Sel ..prix de vente Mrg ..marge bénéficiaire Après avoir réglé les paramètres, utilisez un des menus de fonctions mentionnés ci-dessous pour effectuer le calcul correspondant.
Page 231 • Une erreur (Erreur math) se produit si les paramètres ne sont pas configurés correctement. Utilisez le menu de fonction suivant pour passer d’un écran de résultat à l’autre. • {RÉPÉT} … {écran de saisie des paramètres} • L’écran de configuration peut être utilisé pour spécifier une année de 365 ou 360 jours pour les calculs financiers.
Page 232 u Méthode de la dépréciation à taux fixe (FP) : charge de dépréciation pour la ième {Y–1} × = PV × année : valeur amortie restante a la fin de + FV ) × = (RDV j–1 ième année : taux de dépréciation = RDV ({Y–1}≠12) = PV –...
Page 233 6(g)3(DEPR) .... vie utile % ..taux de dépréciation dans le cas de la méthode d’amortissement à taux fixe (FP), facteur de dépréciation dans le cas de la méthode dégressive (DB) ..coût initial (de base) ..valeur comptable résiduelle .....
Page 234 u Formule Date de rachat (d2) Date d’émission Date d’achat (d1) Dates d’échéance des coupons : prix pour 100 USD de valeur nominale : taux d’intérêt nominal annuel (%) : taux de rendement actuariel (%) : jours accumulés : nombre d’échéances de coupons par an (1=annuel, 2= semestriel) : nombre d’échéances de coupons entre la date de règlement et la date d’échéance : prix de rachat ou de remboursement pour 100 USD de valeur nominale : nombre de jours de la période de coupon où...
Page 235 6(g)4(OBLI) d1 ..date d’achat (mois, jour, année) d2 ..date de rachat (mois, jour, année) ..prix de rachat par 100 USD de valeur nominale ..taux d’intérêt nominal ..prix par 100 USD de valeur nominale ..rendement annuel Après avoir configuré...
Page 236 • Chaque appui sur w pendant l’affichage de l’écran MEMO fait défiler séquentiellement l’affichage de la date d’échéance du coupon (CPD) depuis la date de rachat jusqu’à la date d’achat. Ceci est valable seulement si dans l’écran de configuration, le paramètre « Mode Date »...
Page 237 Programmation Chapitre 8 Important ! La saisie en mode PROGR (ou PRGM) s’effectue toujours en mode d’écriture linéaire. 1. Étapes élémentaires de la programmation Les commandes et les calculs sont exécutés dans l’ordre, tout comme les instructions multiples d’un calcul manuel. 1.
Page 238 S lorsque A = 10 V lorsque A = 10 S lorsque A = 15 V lorsque A = 15 L’appui sur w lorsque le résultat final du programme est affiché, provoque la sortie du programme. • Vous pouvez lancer un programme dans le mode EXE • MAT (ou RUN) en entrant : Prog "<nom de fichier>"...
Page 239 • Lorsque vous appuyez sur !J(PRGM) le menu de programmation (PRGM) suivant apparaît. • { COM } ... {menu de commandes de programmation} • { CTL } ... {menu de commandes de contrôle de programmation} • { SAUT. (ou JUMP) } ... {menu de commande de saut} •...
Page 240 3. Édition du contenu d’un programme k Mise au point d’un programme (débogage) Un problème apparaissant dans un programme et l’empêchant de se dérouler normalement est appelé un « bogue » et l’élimination de ce problème est appelé « débogage ». Les symptômes suivants indiquent que votre programme contient une erreur (un bogue) et qu’une mise au point est nécessaire.
Page 241 3. Appuyez sur w pour commencer la recherche. Le contenu du programme apparaît à l’écran avec le curseur sur la première occurrence de la donnée spécifiée.* 4. Chaque pression de w ou 1(RECH (SRC dans la GRAPH25+ E )) provoque le passage du curseur sur le cas suivant des données spécifiées.* Le message «...
Page 242 k Édition d’un nom de fichier 1. Quand la liste de programmes est à l’écran, utilisez f et c pour amener la surbrillance sur le fichier dont vous voulez changer le nom, puis appuyez sur 6( g) 2(REN). 2. Effectuez les changements souhaités. 3.
Page 243 Voir « Tableau de conversion des commandes spéciales de la calculatrice scientifique CASIO ⇔ Texte » (page 8-47) pour plus d’informations sur les commandes des programmes et leurs chaînes de caractères spéciales correspondantes.
Page 244 u Conversion automatique des fichiers texte en programmes Dès que vous mettez fin à la connexion USB entre la calculatrice et l’ordinateur, la totalité des fichiers texte qui ont été transférés de l’ordinateur vers le dossier \@MainMem\PROGRAM\ de la mémoire de stockage pendant la connexion seront automatiquement convertis en programmes et stockés dans la mémoire principale de la calculatrice.
Page 245 k Rappel d’un programme protégé par un mot de passe 1. Dans la liste de programmes, utilisez f et c pour amener la surbrillance sur le nom du programme que vous voulez rappeler. 2. Appuyez sur 2(MODI (EDIT dans la GRAPH25+ E 3.
Page 246 Les conventions utilisées dans cette section pour la description des différentes commandes sont les suivantes. Texte en caractères gras .. Les commandes et autres paramètres qui doivent toujours être saisis sont en caractères gras. {Accolades} ......Les accolades sont utilisées pour indiquer un certain nombre de paramètres dont un doit être sélectionné...
Page 247 Description : • Contrairement à la commande d’affichage ( ^), les instructions reliées par cette commande sont exécutées sans interruption. • La commande d’instructions multiples peut être utilisée pour mettre en relation deux expressions d’un calcul ou deux commandes. • Vous pouvez utiliser un retour indiqué par _ au lieu de la commande d’instructions multiples. _ ( Retour) Fonction : Relie deux instructions pour qu’elles soient exécutées dans l’ordre sans interruption.
Page 248 • Lorsque la condition est fausse, l’exécution saute à l’instruction Else et continue par l’instruction suivant IfEnd. For~To~(Step~)Next Fonction : Cette commande répète tout ce qui se trouve entre l’instruction For et l’instruction Next. La valeur initiale est affectée à la variable de référence à la première exécution, puis la valeur de la variable de référence change en fonction de la valeur de l’incrément à...
Page 249 Syntaxe : While < condition > <instruction> WhileEnd expression numérique Paramètres : expression Description : • Cette commande répète les commandes contenues dans la boucle tant que sa condition est vraie (pas zéro). Quand la condition devient fausse (0), l’exécution se poursuit à partir de l’instruction suivant l’instruction WhileEnd.
Page 250 • L’appel d’un sous-programme exécute celui-ci à partir du début. Quand l’exécution du sous-programme est terminée, on revient au programme principal et continue à partir de l’instruction suivant la commande Prog. • Une commande Goto~Lbl à l’intérieur d’un sous-programme est valide à l’intérieur de ce sous-programme seulement.
Page 251 Goto~Lbl Fonction : Cette commande effectue un saut inconditionnel à un endroit défini. Syntaxe : Goto <nom de label> ~ Lbl <nom de label> , θ ) Paramètres : nom de label : valeur (0 à 9) variable (A à Z, Description : •...
Page 252 Description : • Le saut conditionnel compare le contenu de deux variables ou les résultats de deux expressions, et le saut est exécuté ou non selon les résultats de la comparaison. • Si le résultat de la comparaison est vrai, l’exécution se poursuit à partir de l’instruction qui suit la commande ⇒...
Page 253 ClrMat (Ne sont pas inclus sur la GRAPH25+ E Fonction : Cette commande supprime les données de matrice. Syntaxe : ClrMat <nom de matrice> ClrMat Paramètres : nom de matrice : A à Z, Ans Description : Cette commande supprime les données de la matrice désignée par « nom de matrice ».
Page 254 • DrawFTG-Con produit un graphe à points connectés, tandis que DrawFTG-Plt produit un graphe à points séparés. DrawGraph Aucun paramètre Fonction : Cette commande trace un graphe. Description : Cette commande trace un graphe selon les paramètres de traçage définis dans le programme.
Page 255 PlotPhase (Ne sont pas inclus sur la GRAPH25+ E Fonction : Trace le graphe d’un diagramme cartésien (courbe reportée en coordonnées cartésiennes) de séquences numériques dont les éléments correspondent aux abscisses (axe ) et aux ordonnées (axe Syntaxe : PlotPhase <nom de la séquence numérique de l’axe >, <nom de la séquence numérique de l’axe >...
Page 256 Exemple : Cls _ Locate 7, 1, "CASIO FX" Ce programme affiche le texte « CASIO FX » au centre de la première ligne de l’écran. • Dans certains cas, la commande ClrText doit être exécutée avant de mettre le programme précédent en route.
Page 257 Receive38k / Send38k Fonction : Exécute l’envoi et la réception de données à un débit de 38 kbps. Syntaxe : Send38k <expression> <nom de variable> Receive38k <nom de liste> Description : • La commande OpenComport38k doit être exécutée avant l’exécution de la commande Receive38k/Send38k.
Page 258 • Vous pouvez utiliser la commande « + » (page 8-24) pour concaténer des chaînes dans un argument. • Une fonction ou une commande à l’intérieur d’une fonction de chaîne (Exp(, StrCmp(, etc.) est traitée comme un caractère unique. Par exemple, la fonction « sin » est traitée comme un caractère unique.
Page 259 StrLwr( Fonction : Effectue la conversion de tous les caractères d’une chaîne en minuscules (casse inférieure). Syntaxe : StrLwr("<chaîne>"[)] StrMid( Fonction : Effectue l’extraction du ième jusqu’au ième caractère d’une chaîne. (0 < < 9999, Syntaxe : StrMid("<chaîne>", est un nombre naturel) Description : L’omission de «...
Page 260 Il suffit de mettre un texte entre guillemets pour l’inclure dans un programme. Ce texte sera affiché pendant l’exécution du programme, ce qui signifie que vous pouvez ajouter des labels pour entrer des messages et résultats. Programme Affichage "CASIO" CASIO ? → X "X =" ? → X X = ? •...
Page 261 k Utilisation d’opérations sur les lignes d’une matrice dans un programme (Ne sont pas inclus sur la GRAPH25+ E Ces commandes vous permettent de travailler sur les lignes d’une matrice dans un programme. • Pour ce programme, accédez au mode EXE • MAT et utilisez l’éditeur de matrices pour indiquer la matrice, puis accédez au mode PROGR pour écrire le programme.
Page 262 u Pour additionner deux lignes (Row+) Exemple 4 Additionner les valeurs de la ligne 2 et de la ligne 3 de la matrice citée dans l’exemple 1 La syntaxe utilisée pour ce programme est la suivante. Row+ A , 2 , 3 _ Numéro de ligne à...
Page 263 • Sketch PlotOn <abscisse X>, <ordonnée Y> PlotOff <abscisse X>, <ordonnée Y> PlotChg <abscisse X>, <ordonnée Y> PxlOn <numéro de ligne>, <numéro de colonne> PxlOff <numéro de ligne>, <numéro de colonne> PxlChg <numéro de ligne>, <numéro de colonne> PxlTest <numéro de ligne>, <numéro de colonne> Text <numéro de ligne>, <numéro de colonne>, "<texte>"...
Page 264 k Utilisation des fonctions de table et graphe dans un programme L’utilisation des fonctions de table et graphe dans un programme permet de créer des tables numériques et d’effectuer des opérations graphiques. Les différentes syntaxes nécessaires lors de la programmation de fonctions avec table et graphe sont les suivantes. •...
Page 265 k Spécification d’un fichier de listes à utiliser dans un programme Vous pouvez spécifier un fichier de listes à utiliser lors de l’exécution d’une opération de liste dans un programme. Les formats d’affichage sont identiques à ceux présentés dans l’exemple ci-dessous.
Page 266 • La définition typique d’un diagramme de corrélation ou d’un graphe linéaire est la suivante. S-Gph1 DrawOn, Scatter, List 1, List 2, 1, Square _ Dans le cas d’un graphe linéaire , remplacez « Scatter » dans la définition précédente par «...
Page 267 k Utilisation de graphes de distributions dans un programme (Non disponible sur la GRAPH25+ E Pour tracer des graphes de distributions dans un programme on utilise des commandes spéciales. • Pour tracer le graphe d’une distribution normale cumulative DrawDistNorm <Inf>, <Sup> [, σ , ] Moyenne de la population Écart-type de la population Limite supérieure des données...
Page 268 • Pour tracer le graphe d’une distribution cumulative DrawDistChi <Inf>, <Sup>, < > Degrés de liberté Limite supérieure des données Limite inférieure des données 4153 ∫ – 1 – × × × Γ • L’exécution de DrawDistChi effectue le calcul ci-dessus selon les conditions spécifiées et trace le graphe.
Page 269 • Calcul statistique de régression LinearReg(a +b) List 1 , List 2 , List 3 Type de Données d’effectifs (Effectifs) calcul * Données de l’axe (YListe) Données de l’axe (XListe) 416611 * Vous pouvez définir comme type de calcul les paramètres suivants. LinearReg(a +b) ..régression linéaire (type LinearReg(a+b...
Page 270 Syntaxe : NormCD(Inf, Sup[, σ , )] • Les arguments Inf et Sup peuvent être spécifiés par des valeurs seules ou par des listes. Les résultats du calcul de , zInf et zSup sont affectés aux variables , ZLow et ZUp respectivement.
Page 271 ChiCD( : Retourne la distribution (valeur ) cumulative pour les données spécifiées. Syntaxe : ChiCD(Inf,Sup, • Les arguments Inf et Sup peuvent être spécifiés par des valeurs seules ou par des listes. Le résultat du calcul est affecté aux variable et Ans (ou à...
Page 272 Syntaxe : InvBinomialCD( ,P[)] • L’argument peut être spécifié par une valeur seule ou par une liste. La valeur X du résultat du calcul est affectée aux variables Inv et Ans (ou à ListAns lorsque correspond à une liste). • Probabilités de Poisson PoissonPD( : Retourne la probabilité...
Page 273 Syntaxe : HypergeoPD( , M, N[)] • L’argument peut être spécifié par une valeur seule ou par une liste. Le résultat du calcul est affecté aux variables et Ans (ou à ListAns lorsque correspond à une liste). HypergeoCD( : Retourne la distribution hypergéométrique cumulative (valeur ) pour les données spécifiées.
Page 274 ", σ , σ Syntaxe : TwoSample Test "condition , List1, List2[, Eff1 [, Eff2]] Valeurs en sortie : sont affectés aux variables respectivement et aux éléments 1 à 8 de la liste ListAns. OneProp Test : Exécute le calcul de test à...
Page 275 Valeurs en sortie : sont affectés aux variables du même nom et aux éléments 1 à 3 de la liste ListAns. La liste CNTRB est stockée dans List 3. ChiTest : Exécute un test chi carré. Syntaxe : ChiTest MatA, MatB (MatA est la matrice Observed et MatB est la matrice Expected.) Valeurs en sortie : sont affectés aux variables du même nom et aux éléments 1 à...
Page 276 k Réalisation de calculs financiers dans un programme (Non disponible sur la GRAPH25+ E • Commandes de configuration • Configuration du paramètre « Mode Date » pour les calculs financiers DateMode365 ..365 jours DateMode360 ..360 jours • Configuration du paramètre de la période d’échéance PmtBgn ....
Page 277 Syntaxe : Cmpd_PMT( %, PV, FV, P/Y, C/Y) Cmpd_FV : Retourne le montant d’entrée/sortie final ou le capital total et l’intérêt total. Syntaxe : Cmpd_FV( %, PV, PMT, P/Y, C/Y) • Flux de trésorerie (évaluation des investissements) Cash_NPV : Retourne la valeur actualisée nette. Syntaxe : Cash_NPV( %, Csh)
Page 278 Marge : Retourne la marge bénéficiaire à partir d’un coût et d’un prix de vente spécifiés. Syntaxe : Margin(Cost, Sell) • Calculs de jours/date Days_Prd : Retourne le nombre de jours entre deux dates d1 et d2 spécifiées. Syntaxe : Days_Prd(MM1, DD1, YYYY1, MM2, DD2, YYYY2) •...
Page 279 ' r∠ θ 'r∠ θ θ tbsp [tbsp] ' a+bi 'a+bi [cup] Solve( [ns] CALC Solve (ou TIME) d/dx d/dx( μs [μs] [ms] ∫ dx ∫ ∫ ( SolveN SolveN( [min] FMin FMin( Σa Σ Σ a FMax FMax( [day] Σa Σa Σ(...
Page 280 Σxy Σ Σ xy PUISS COMP n Cmpd_n( (ou PWR) σ σ [cal Cmpd_I%( [hp] Cmpd_PV( lbf/s lbf/s] Cmpd_PMT( minY minY • • Btu/min [Btu/min] Cmpd_FV( maxY maxY sinh_ Cash_NPV( sinh CASH GRPH cosh cosh_ Cash_IRR( tanh tanh_ Cash_PBP( –1 –1 sinh sinh...
Page 281 ⎯ Tabl DispF-Tbl LIGN S-L-Normal • (ou F Tbl) (ou S/L) • G-Con DrawFTG-Con — S-L-Thick DrawFTG-Plt S-L-Broken G-Plt ····· Tabl DispR-Tbl ······ S-L-Dot • Phase PlotPhase TRAC G-Connect (ou DRAW) DrawWeb_ G-Plot Plot an-Cn DrawR-Con DÉRV DerivOn (ou DERV) Σa-Cn DrawR Σ...
Page 282 Graph_X= OneSampleZTest_ G- ∫ dx Graph_ ∫ ∫ TwoSampleZTest_ Graph_Y> OnePropZTest_ Y> ≠ ≠ ≠ Y< Graph_Y< TwoPropZTest_ Graph_Yt > > OneSampleTTest_ Graph_Ys < TwoSampleTTest_ < X> Graph_X> LinRegTTest_ X< Graph_X< ChiGOFTest_ • Graph_Xt 2-WAY ChiTest_ Graph_Xs TwoSampleFTest_ PTLLÉ Plot Plot_ ANOV OneWayANOVA_...
Page 283 8. Tableau de conversion des commandes spéciales de la calculatrice scientifique CASIO ⇔ Texte (GRAPH35+ E seulement) Le tableau ci-dessous contient les chaînes de caractères spéciales qui correspondent aux commandes lors de la conversion de programmes en fichiers texte et inversement.
Page 284 * « … » indique un espace dans les tableaux suivants. Commande Texte Commande Texte Commande Texte femto pico nano μ micro milli < kilo < Mega Giga > > Tera Peta Disps ↵ (CR) → -> ≤ <= ≠ <>...
Page 285 Commande Texte Commande Texte Commande Texte ∑xy Int… Sigmaxy ReP… Int… ReP… Not… Plot… ImP… Not… Plot… ImP… Line Line d/dx( ¼ × Lbl… Lbl… d^2/dx^2( Fix… Fix… Solve( Solve( Σ( Sci… Sci… Sigma( Dsz… Dsz… FMin( FMin( minY minY Isz…...
Page 286 Commande Texte Commande Texte Commande Texte Σb List4 Sigmabn+2 MSab List4 MSab Σc List5 Sigmacn+2 [ns] List5 [ns] …Int÷… …Int/… List6 List6 [micros] [ s] …Rmdr… …Rmdr… [ms] [ms] [min] [min] x-bar1 x ¯ 1 [day] [day] x-bar2 [week] x ¯ 2 [week] [yr] [yr]...
Page 287 Commande Texte Commande Texte Commande Texte [yd] IfEnd LinearReg(ax+b)… LinearReg(ax+b)… [yd] IfEnd [fath] For… Med-MedLine… [fath] For… Med-MedLine… …To… …To… [rd] [rd] QuadReg… QuadReg… …Step… …Step… [mile] [mile] CubicReg… CubicReg… [n_mile] Next QuartReg… [n…mile] Next QuartReg… [acre] [acre] While… LogReg… While…...
Page 288 Commande Texte Commande Texte Commande Texte VarRange DerivOn DrawDistF… VarRange DerivOn DrawDistF… Q1Q3TypeOnData Q1Q3TypeOnData LocusOn None LocusOn None ΣdispOn SketchNormal… SigmadispOn StickLength SketchNormal… StickLength SketchThick… G…SelOn… StickHoriz StickHoriz SketchThick… G…SelOn… IneqTypeOr SketchBroken… T…SelOn… IneqTypeOr SketchBroken… T…SelOn… Graph…X> SketchDot… D…SelOn… Graph…X> SketchDot…...
Page 289 Commande Texte Smpl_SFV( Smpl_SFV( Cmpd_n( Cmpd_n( Cmpd_I%( Cmpd_I%( Cmpd_PV( Cmpd_PV( Cmpd_PMT( Cmpd_PMT( Cmpd_FV( Cmpd_FV( Cash_NPV( Cash_NPV( Cash_IRR( Cash_IRR( Cash_PBP( Cash_PBP( Cash_NFV( Cash_NFV( Amt_BAL( Amt_BAL( Amt_INT( Amt_INT( Amt_PRN( Amt_PRN( Amt_SigmaINT( Amt_ΣINT( Amt_SigmaPRN( Amt_ΣPRN( Cnvt_EFF( Cnvt_EFF( Cnvt_APR( Cnvt_APR( Cost( Cost( Sell( Sell( Margin( Margin( PmtEnd...
Page 290 9. Bibliothèque de programmes • Vérifiez le nombre d’octets libres dans la mémoire avant d’essayer d’utiliser un programme. Nom du programme Décomposition en facteurs premiers Description Ce programme divise continuellement un nombre naturel par des facteurs jusqu’à ce que tous ses facteurs premiers soient produits.
Page 291 Nom du programme Ellipse Description Ce programme affiche une table de valeurs basée sur la saisie des deux foyers d’une ellipse, de la somme des distances d’un point quelconque de l’ellipse à chacun des foyers et du pas d’incrémentation de X. Y1 : Ordonnée d’un point de l’ellipse situé...
Page 292 Feuille de Calcul Chapitre 9 Important ! • La GRAPH25+ E n’est pas équipée avec le mode TABLEUR. L’application Tableur met à votre disposition des importantes fonctions de calcul, à la fois portables et utilisables partout. Toutes les opérations de cette section sont effectuées dans le mode TABLEUR . 1.
Page 293 • { MODI } ... Affiche le sous-menu de MODI suivant : • { COUPE } / {COLL.} / { COPI } / { CELL } / { SAUT. } / { SUITE } / { REMP } / { TRI • C } / { TRI • D } •...
Page 294 u Ouverture d’un fichier 1. Appuyez sur 1(FICH) 2(OUV). 2. Dans la liste affichée, utilisez f et c pour sélectionner le fichier voulu et appuyez sur w. u Sauvegarde automatique Dans le mode TABLEUR la Sauvegarde automatique (Auto Save) sauvegarde le fichier ouvert en cours lors de chaque édition.
Page 295 Important ! • Toutes les données vides dans le fichier CSV produisent une cellule vierge à l’importation. • Une erreur se produit si un fichier CSV contient même une seule chaîne de texte. • Si le fichier CSV contient des données qui ne peuvent pas être converties, un message d’erreur s’affiche alors, indiquant l’emplacement dans le fichier CSV (exemple : ligne 2, colonne 3) où...
Page 296 u Recalculer automatiquement (Calcul Auto) La fonctionnalité de Recalcul automatique (Calcul Auto) est une rubrique de paramétrage TABLEUR du mode de configuration (Setup) (page 1-34). Lorsque le Recalcul automatique (Calcul Auto) est activé (Activé), toutes les formules d’une feuille de calcul sont recalculées à l’ouverture de la feuille ou lors de l’exécution d’une opération d’édition.
Page 297 Une colonne complète de cellules Déplacez le curseur vers la ligne 1 de la colonne de cellules que vous désirez sélectionner, puis appuyez sur f. En appuyant sur f lorsque le curseur de cellule se trouve sur la cellule C1, par exemple, sélectionne toute la colonne C (de C1 à...
Page 298 • Pour annuler la sélection des cellules, appuyez sur J. Dans ce cas, le curseur de cellule se positionne sur la dernière cellule de la plage sélectionnée. k Notions fondamentales de la saisie de données (Constantes, Texte, Formules) Nous allons examiner d’abord quelques procédures fondamentales qui s’appliquent à tous les types de données de la saisie.
Page 299 k Saisie d’une Constante (valeur, résultat de calcul, suite numérique) dans une cellule Une constante est une donnée dont la valeur est fixée dès que la saisie est finie. Une constante peut être, soit une valeur numérique, ou bien une formule de calcul (telle que 7+3, sin30, A1 ×...
Page 300 • Chaque fois que vous appuyez sur w après avoir saisi des données pour une rubrique de paramétrage, la surbrillance se déplace vers la rubrique suivante. Vous pouvez utiliser aussi f et c pour déplacer la surbrillance vers le haut et vers le bas, selon vos besoins. •...
Page 301 Procédure 1. Saisissez le texte pour la ligne 1 et les valeurs correspondants aux cellules A2 à B4. 2. Déplacez le curseur jusqu’à la cellule C2 et saisissez la formule pour A2 × B2. !.(=) av(A) c*al(B) cw 3. Copiez la formule de la cellule C2 dans les cellules C3 et C4. Positionnez le curseur de cellule sur la cellule C2, puis effectuez l’opération suivante : 2(MODI) 2(COPI) c1(COLL.) c1(COLL.) J •...
Page 302 Important ! Si le résultat d’une opération de copier - coller entraîne le changement d’un nom de référence de cellule vers une valeur qui se trouve en dehors de la plage de cellules de la feuille de calcul, la partie correspondante (lettre ou numéro de ligne) du nom de référence est remplacée par un signe d’interrogation (?), et le mot «...
Page 303 k Couper et coller le contenu d’une cellule Vous pouvez utiliser le couper - coller pour déplacer le contenu d’une ou plusieurs cellules vers un autre emplacement. En général, le contenu d’une cellule reste inchangé lors d’une opération de couper - coller (sans tenir compte de l’inclusion de noms de référence relatifs ou absolus pour les cellules).
Page 304 4. Appuyez sur 1(COLL.). • Les données sont supprimées des cellules sélectionnées à l’étape 1 et collées à l’endroit sélectionné à l’étape 3. • Le collage de données coupées entraîne le recalcul de toutes les formules de la feuille de calcul, sans tenir compte de l’état d’activation de la fonctionnalité...
Page 305 • Lors de l’exécution de l’étape suivante, les données contenues dans toute cellule à l’intérieur de la plage seront surécrites par les nouvelles données de remplissage (formule). 4. Appuyez sur 6(EXE) ou sur la touche w. • Ceci saisit la formule dans la plage de cellules spécifiée. k Tri des données constantes Notez que seulement les données constantes peuvent être triées.
Page 306 u Pour supprimer le contenu de toutes les cellules d’une feuille de calcul 1. Appuyez sur 3(SUPP) 3(TOUT). 2. En réponse au message de confirmation affiché, appuyez sur 1(Oui) pour supprimer les données, ou sur 6(Non) pour annuler l’opération sans rien supprimer. u Pour insérer des lignes ou des colonnes de cellules vides 1.
Page 307 k Liste des commandes spéciales du mode TABLEUR Les opérations de touches de saisie peuvent être effectuées seulement pendant la saisie dans une cellule. Notez que, dans la syntaxe de chaque commande, tout ce qui est entre crochets ([ ]) peut être ignoré.
Page 308 CellSum( Renvoie la somme des valeurs contenues dans la plage de cellules spécifiée. (Somme des cellules) Touches utilisées : 5(CEL) 5(Sum) Syntaxe : CellSum( cellule initiale:cellule finale [)] Exemple : =CellSum(A3:C5) Renvoie la somme des données des cellules dans la plage A3:C5. CellProd( Renvoie le produit des valeurs contenues dans la plage de cellules spécifiée.
Page 309 TABLEUR utilisent les mêmes fonctions que le mode STAT . Ce qui suit montre un exemple d’opération exclusive au mode TABLEUR . k Exemple d’opérations statistiques de graphes (Menu GRPH) Saisissez les données suivantes et tracez un graphe statistique (un diagramme de dispersion dans cet exemple).
Page 310 • Ceci entraîne l’affichage de l’écran de paramétrage général des graphes (GraphStat1, dans cet exemple). Vous pouvez configurer le paramètre correspondant à l’élément qui se trouve en surbrillance. Un menu de fonctions s’affiche lors de la sélection de certaines rubriques du paramétrage.
Page 311 4. Après avoir configuré les paramètres requis, appuyez sur J ou sur w. k Exemple d’opération de calcul statistique (Menu CALC) Cet exemple utilise les données de « Représentation d’un diagramme de corrélation et d’un graphe linéaire » (page 6-10) pour effectuer des calculs statistiques sur des variables appariées.
Page 312 Si vous sélectionnez ce Cette information sera saisie automatiquement : nombre de colonnes : CellX 1Var et CellX 2Var Eff 1Var et CellY 2Var Eff 2Var • Ce qui suit décrit chaque élément de paramétrage de cet écran. Paramètre Description CellX 1Var Les données de la plage de cellules spécifiée ici sont utilisées pour la variable...
Page 313 {CALC} - {1VAR} « Calculs statistiques à variable unique » (page 6-17) {CALC} - {2VAR} « Calculs statistiques à variable double » (page 6-17) {CALC} - {RÉG} « Calculs de régression » (page 6-18) {CALC} - {RÉGL} « Utilisation de l’écran de spécification de la plage de données pour les calculs statistiques »...
Page 314 Mémoire de vecteurs Vous pouvez stocker des données dans une plage de cellules sur une ligne ou une colonne de la mémoire vectorielle. Lorsqu’une (Vct A ~ Vct Z) plage de cellules dans une ligne ou une colonne unique est sélectionnée, appuyez sur 6(g)3(STO)5(VCT), puis spécifiez le nom du vecteur sur l’écran qui s’affiche.
Page 315 Mémoire de fichiers Vous pouvez rappeler des données d’un fichier spécifié vers la feuille de calcul. Sélectionnez la cellule que vous voulez définir (File 1 ~ File 6) comme le bord supérieur gauche des données à rappeler et appuyez ensuite sur 6( g) 4(RAPP) 2(FICH). Ensuite, spécifiez le numéro de fichier dans l’écran affiché.
Page 316 L’eActivity Chapitre 10 Important ! • La GRAPH25+ E n’est pas équipée avec le mode e ACT. • Vous pouvez utiliser le mode e ACT pour saisir des données dans le fichier eActivity. Vous • pouvez saisir du texte et des expressions numériques, ainsi qu’y coller des données (telles que des graphes, tableaux, etc.) sous forme de bandeaux, à...
Page 317 Les données suivantes peuvent être saisies et éditées dans les fichiers eActivity. Ligne de texte ..Une ligne de texte peut servir à saisir des caractères, des nombres et des expressions en tant que texte. Ligne de calcul ..Utilisez la ligne de calcul pour saisir une formule de calcul exécutable. Le résultat s’affichera dans la ligne suivante.
Page 318 • { INS } ... Affiche le sous-menu d’insertion pour insérer une nouvelle ligne au-dessus de la ligne actuellement sélectionnée ou de la ligne où se trouve le curseur. • { TEXT } ... Insère une ligne de texte. • { CALC } ... Insère une ligne de calcul. •...
Page 319 • Les caractères pouvant être utilisés pour un nom de fichier sont les suivants : A à Z, {, }, ’, ˜, 0 à 9 u Ouverture d’un fichier Utilisez f et c pour mettre en surbrillance le fichier à ouvrir et appuyez ensuite sur 1(OUV), ou bien sur w*.
Page 320 k Opérations de déplacement du curseur et de défilement Si vous voulez faire ceci : Appuyez sur les touches suivantes : Déplacer le curseur en avant et en arrière f ou c !f ou Faire défiler un écran en avant 6( g) 1(SAUT.) 3(PgHt) !c ou Faire défiler un écran en arrière...
Page 321 • La touche de fonction 5(A ↔ a) fait basculer la saisie en caractères majuscules vers la saisie en caractères minuscules et vice-versa. Cette fonction est disponible seulement quand la saisie de texte alpha est activée. Pour les détails, voir page 2-7. Le curseur de la ligne de texte est «...
Page 322 2. Saisissez une expression de calcul (Exemple : s'!5( π ) cg). • Les opérations de saisie et d’édition sur une ligne de calcul sont identiques à celles de la saisie naturelle du mode EXE MAT . • 3. Pour obtenir le résultat du calcul et l’afficher, appuyez sur u Calculs matriciels avec l’éditeur de matrices La sélection de { 'MAT} dans le menu de fonctions provoque l’affichage de l’éditeur de matrices.
Page 323 • Les valeurs des variables de listes du mode e ACT sont sauvegardées séparément pour • chaque fichier. Les valeurs des variables de listes seront différentes de celles obtenues lors de leur rappel à partir d’un mode autre que e ACT.
Page 324 Données d’écran des solutions d’équations simultanées du mode Equation Système ÉQUA Données d’écran des solutions d’équations d’ordre supérieur du mode Equation poly ÉQUA Données d’écran graphique du mode G • DYNA Graphe dynamique Données d’écran des solutions de calculs du mode FINAN Finances Données d’écran de Tableur du mode TABLEUR Tableur...
Page 325 6. Appuyez encore une fois sur w pour commencer la création de données du bandeau. • Cette action provoque le lancement de l’application incorporée correspondante au type de données sélectionné (le mode GRAPHE dans cet exemple) et affiche l’écran graphique. À ce stade apparaît un écran graphique vierge, puisque il n’y a pas encore des données 7.
Page 326 • { SAUT. } ... Affiche un menu SAUT. que vous pouvez utiliser pour aller vers le début des données ( 1(HAUT)), vers la fin ( 2(BAS)), vers la page précédente ( 3(PgHt)) ou vers la page suivante ( 4(PgBs)). •...
Page 327 • L’écran d’utilisation de la mémoire s’affiche pour le bandeau actuellement sélectionné. 3. Pour sortir de l’écran d’utilisation de la mémoire, appuyez sur J. u Pour supprimer une ligne ou un bandeau 1. Positionnez le curseur sur la ligne ou bandeau que vous voulez supprimer. •...
Page 328 • Ceci provoque l’affichage d’un écran de saisie pour le nom du fichier. 2. Saisissez jusqu’à huit caractères au maximum pour le nom du fichier et appuyez ensuite sur • Si un fichier ayant le même nom spécifié à l’étape 2 existe déjà, un message vous demande si vous voulez remplacer le fichier existant par le nouveau.
Page 329 Gestionnaire de la mémoire Chapitre 11 GRAPH25+ E Ces modèles supportent les opérations de données suivantes : affichage, recherche et effacement. Important ! La GRAPH25+ E n’est pas équipée d’une mémoire de stockage. Pour cette raison, les opérations sur la mémoire de stockage décrites ci-dessous ne lui sont pas applicables. GRAPH35+ E Ce modèle est équipé...
Page 330 k Écran d’information de mémoire L’écran d’information de mémoire ne montre que les informations d’un seul type de mémoire à la fois : la mémoire principale ou la mémoire de stockage de la calculatrice. • Puisque la GRAPH25+ E ne possède que de la mémoire principale, le contenu de la mémoire n’apparaît que sur l’écran d’information de la mémoire principale.
Page 331 Les données suivantes peuvent être contrôlées. Mémoire principale Nom de données Contenu ALPHA MEM Variables désignées par une lettre <CAPTURE> Groupe de mémoires d’écrans Mémoire d’écrans CAPT = 1 à 20) CONICS * Données de réglages de coniques DIST * Données de réglages de distribution DYNA MEM * Mémoire de graphes dynamiques...
Page 332 Mémoire de stockage * (GRAPH35+ E seulement) Nom de données Contenu Eléments de données figurant dans la liste de la Nom des fichiers *.g1m ou mémoire principale et copiés dans la mémoire de .g2m stockage. Les noms de ces fichiers ont l’extension «...
Page 333 • La sélection et la suppression d’un dossier au niveau trois (page 11-8) supprimera le dossier sélectionné (niveau 4) et tout ce qu’il contient. u Pour renommer un dossier 1. Sur l’écran d’informations de la mémoire de stockage, sélectionnez le dossier dont vous voulez changer le nom.
Page 334 • Si vous sélectionnez un ou plusieurs éléments à l’intérieur d’un groupe de données ou d’un dossier, le pointeur noir ( ) apparaît à son côté, tandis qu’un pointeur blanc ( ) apparaît à côté du nom du groupe ou du dossier. →...
Page 335 u Contrôles d’erreur pendant la copie de données Les contrôles d’erreur suivants sont effectués pendant la copie de données. Contrôle de pile faible La calculatrice effectue un contrôle de pile avant la copie. Si la pile est au niveau 1, une erreur de pile faible se produit et la copie n’est pas effectuée.
Page 336 k Suppression de fichiers u Pour supprimer un fichier de la mémoire principale 1. Affichez l’écran d’informations de la mémoire principale. • Pour plus de détails, voir « Écran d’information de mémoire » à la page 11-2. 2. Sélectionnez le ou les fichiers que vous voulez supprimer. Vous pouvez sélectionner plusieurs fichiers, si nécessaire.
Page 337 u Pour rechercher un fichier dans la mémoire de stockage (GRAPH35+ E seulement) Exemple Rechercher tous les fichiers dans la mémoire de stockage dont le nom commence par la lettre « S » 1. Affichez l’écran d’informations de mémoire de stockage. •...
Page 338 Le message suivant apparaît s’il y a déjà des données de sauvegarde dans la mémoire de stockage. Appuyez sur 1(Oui) pour sauvegarder les données ou sur 6(Non) pour abandonner l’opération. Une « Mémoire pleine » se produit si l’espace disponible dans la mémoire de stockage est insuffisant pour une sauvegarde complète des données.
Page 339 k Optimisation de la mémoire de stockage (GRAPH35+ E seulement) La mémoire de stockage est fragmentée après plusieurs opérations de stockage et de chargement. La fragmentation peut entraîner une indisponibilité de certains blocs de mémoire. C’est pourquoi il est conseillé d’effectuer régulièrement l’opération suivante pour optimiser la mémoire de stockage.
Page 340 Menu de réglages du système Chapitre 12 Utilisez le menu de réglages du système pour voir les informations concernant le système et effectuer des réglages. 1. Utilisation du menu de réglages du système A partir du menu principal, accédez au mode SYST (ou SYSTEM) et afficher les paramètres de menu suivants.
Page 341 Pour revenir à l’écran initial du mode SYST (ou SYSTEM), appuyez sur J ou !J(QUIT). k Réglage de la langue du système Utilisez le paramètre LANG pour sélectionner la langue d’affichage pour les applications intégrées. u Pour sélectionner la langue des messages 1.
Page 342 Pour plus d’informations sur les applications ajoutées qui ne sont pas effacées, accédez au site Web ci-dessous. https://edu.casio.com/products/graphic/gcreset/ Les fonctions des touches de fonction son indiquées dans le tableau suivant. Vous pouvez utiliser ces touches pour supprimer les données souhaitées.
Page 343 Certaines applications ajoutées ne sont pas supprimées. Pour plus d’informations sur les applications ajoutées qui ne sont pas supprimées, accédez au site Web ci-dessous. https://edu.casio.com/products/graphic/gcreset/ 2. Appuyez sur la touche de fonction correspondant à l’opération d’initialisation que vous voulez effectuer.
Page 344 Chapitre 13 Communication de données Ce chapitre décrit la procédure de transfert de données entre une calculatrice et un ordinateur ou entre deux calculatrices. Les opérations de communication de données se déroulent en mode LIEN (ou LINK). A partir du menu principal, accédez au mode LIEN (ou LINK). Le menu principal servant à la communication de données apparaît à...
Page 345 3. Eteignez la machine réceptrice. 4. Raccordez la machine réceptrice à la machine émettrice. 5. Il suffit alors d’envoyer les données à la machine émettrice pour que celle-ci s’allume et que les données soient transférées sur la machine réceptrice. k Écran de sélection du mode de connexion (GRAPH35+ E seulement) La connexion du câble USB à...
Page 346 k Connexion et déconnexion d’un ordinateur en mode Mémoire de masse Reliez la calculatrice à l’ordinateur avec le câble USB fourni. Important ! Ne touchez jamais les fiches du câble USB et l’écran lors de l’opération de communication de données. L’électricité statique de vos doigts peut causer une interruption du transfert de données.
Page 347 u Pour mettre fin à la connexion entre la calculatrice et un ordinateur 1. Si la calculatrice est connectée à un ordinateur sous Windows, notez la lettre du lecteur (E, F, G, etc.) qui lui est affectée. 2. Effectuez l’une des opérations suivantes, suivant le système d’exploitation sous lequel fonctionne votre ordinateur.
Page 348 Nom de Nom de Nom de l’élément groupe dans dossier dans la mémoire Nom de fichier @MainMem la mémoire @MainMem principale principale Econ3Now Econ3Now.g1m SUxxx SUxxx.g1m E-CON2 ECON2 SDxxx SDxxx.g1m CPxxx CPxxx.g1m F-MEM FMEM F-MEM xx FMEMxx.g1m G-MEM GMEM G-MEM xx GMEMxx.g2m LIST xx LISTxx.g1m ou LISTxx.g2m...
Page 349 Mise à jour des données de la mémoire principale à la fin d’une connexion Pendant que la calculatrice est connectée à un ordinateur par une connexion USB, vous pouvez utiliser l’ordinateur pour modifier le contenu du dossier @MainMem en supprimant des dossiers et des fichiers, en éditant ou en ajoutant des fichiers, etc.
Page 350 u Pour transférer des données entre la calculatrice et un ordinateur 1. Connectez la calculatrice à l’ordinateur et ouvrez le lecteur correspondant à la calculatrice sur l’ordinateur. • Consultez « Pour établir une connexion entre la calculatrice et un ordinateur » (page 13- 2.
Page 351 4. Effectuez les modifications nécessaires. • Voir « Tableau de conversion des commandes spéciales de la calculatrice scientifique CASIO ⇔ Texte » (page 8-47) pour plus d’informations sur les commandes de la calculatrice et leurs chaînes de caractères spéciales correspondantes.
Page 352 • Plusieurs minutes peuvent s’écouler avant que ne commence la copie d’un fichier du disque dur de votre ordinateur vers la calculatrice. Ce délai est lié au fait que l’opération de copie effectue automatiquement une optimisation de la mémoire de stockage de la calculatrice. Il ne s’agit pas d’un défaut.
Page 353 k Exécution d’un transfert de données Raccordez les deux machines, puis effectuez les opérations suivantes. Machine réceptrice Pour configurer la calculatrice pour la réception de données, appuyez sur 2(RÉCEP (RECV dans la GRAPH25+ E quand le menu de communication de données est affiché. La calculatrice se met dans le mode d’attente, prête pour la réception des données.
Page 354 u Pour exécuter une transmission Après avoir sélectionné le type de données à envoyer, appuyez sur 6(TRAN). Un message apparaît vous demandant de confirmer l’opération. • 1 (Oui) ... envoie des données • 6 (Non) ... retour à l’écran de sélection Appuyez sur 1(Oui) pour envoyer les données.
Page 355 Contrôle Type de données Contenu d’ écrasement* Contenu (1 à 99) de la mémoire de configuration E-CON Contenu (CH1, CH2, CH3, CHSNC, CHMIC, CHFFT) de la mémoire de mesure E-CON Contenu de la mémoire de configuration actuelle Econ3Now* E-CON3 FINANCIAL * Données financières <F-MEM>...
Page 356 Contrôle Type de données Contenu d’ écrasement* Expressions graphiques, tracé ou non de Y=DATA graphe, fenêtre d’affichage, facteurs de zoom Ne sont pas inclus sur la GRAPH25+ E Sans contrôle : Si la machine réceptrice contient déjà des données de même type, les données existantes seront écrasées et remplacées par les nouvelles.
Page 357 Néanmoins, lorsqu’il y a une différence entre une fonction de la GRAPH35+ E la fonction du modèle émetteur, la GRAPH35+ E II convertira les données au besoin. Toutes les données sont transférées. GRAPH25+ E GRAPH25+ E Un autre modèle de...
Page 358 3. Connexion de la calculatrice à un projecteur (GRAPH35+ E seulement) Vous pouvez raccorder la calculatrice à un projecteur CASIO et projeter sur un écran les informations affichées sur la calculatrice. u Projecteurs raccordables Pour de plus amples informations sur les projecteurs raccordables, allez sur le site ci-après : https://edu.casio.com/support/projector/...
Page 359 PYTHON Chapitre 14 Important ! • La GRAPH25+ E n’est pas pourvue du mode PYTHON. Le mode PYTHON fournit un environnement d’exécution pour le langage de programmation Python. Vous pouvez utiliser le mode PYTHON pour créer, enregistrer, modifier et exécuter des fichiers Python.
Page 360 k Séquence depuis la création du fichier py jusqu’à l’exécution du fichier L’exemple ci-dessous explique la séquence de fonctionnement depuis la création d’un nouveau fichier py jusqu’à son exécution. Exemple : Créer un fichier py qui calcule la superficie et le volume d’un octaèdre régulier et l’exécuter pour calculer la superficie et le volume lorsque la longueur d’un côté...
Page 361 3. Effectuez les opérations de touches ci-dessous pour saisir chaque ligne du script py. • Vous pouvez utiliser la fonction de catalogue de PYTHON (page 14-9) pour saisir plus efficacement les fonctions et les commandes. Dans les opérations de touches ci-dessous, les chaînes de texte qui sont soulignées et incluses entre parenthèses indiquent des noms de fonction et de commande saisies à...
Page 362 k Écran SHELL Le fait d’appuyer sur 2(EXE) à l’étape 4 de la procédure ci-dessus démarre le SHELL du mode PYTHON qui peut être utilisé pour exécuter les scripts py. L’écran qui apparaît alors est appelé l’« écran SHELL ». L’écran SHELL vous permet non seulement d’exécuter les scripts py qui ont été...
Page 363 k Menu de fonctions de l’écran de l’éditeur de script • {FICH} • {ENR} … écrase le fichier py actuellement ouvert • {ENR • S} … enregistre le fichier py actuellement ouvert sous un nom différent • {EXE} … affiche l’écran SHELL et exécute le script py actuellement affiché •...
Page 364 k Utilisation du clavier pour saisir directement des commandes À partir de l’écran de l’éditeur de script ou de l’écran SHELL, vous pouvez utiliser le clavier de la calculatrice pour saisir des chiffres, des caractères alphanumériques et des fonctions (', log, etc.) qui sont affectés à...
Page 365 u Saisie de touches alphabétiques Si la première saisie est effectuée immédiatement après avoir appuyé sur a, ou si elle a été effectuée en verrouillage alpha en appuyant sur !a (page 1-2), alors une pression sur une touche permet de saisir le caractère indiqué en rouge sur la touche, un espace ou des guillemets (”).
Page 366 Effectuer cette Pour saisir Effectuer cette Pour saisir ce bloc opération de ce bloc opération de d’instructions :* touches : d’instructions :* touches : 6(g)1(COM) 6(g)1(COM) if…|: for…i…in…|: 1(if) …… 4(for) …… 6(g)1(COM) 6(g)1(COM) if…|: for…i…in…range(|): 2(ifelse) …… 5(f · ran) ……...
Page 367 k Saisie d’une commande depuis le catalogue (fonction de catalogue) Le catalogue est une liste de fonctions et de commandes. Vous pouvez effectuer la saisie en affichant l’écran du catalogue, puis en sélectionnant la fonction ou la commande souhaitée. Cette opération est possible à la fois sur l’écran de l’éditeur de script et sur l’écran SHELL.* * Uniquement lorsque le curseur est sur la ligne d’invite.
Page 368 Affiche une liste de commandes qui importent le module casioplot,* ainsi que des fonctions de tracé incluses dans le module casioplot. Le module casioplot est un module original CASIO. Pour plus de détails, voir « Utilisation des fonctions de tracé (module casioplot) » (page 14-16).
Page 369 Cependant, pour utiliser une fonction contenue dans un module, vous devez d’abord importer import ) le module. Description import Syntaxe de import <nom du module> Importe le module (fichier py) spécifié par <nom du module>. from <nom du module> import ½ Importe tous les éléments* inclus dans le module spécifié...
Page 370 8. Utilisez f pour sélectionner la ligne « math.ceil(1.2) » que vous avez saisie à l’étape 5 ci-dessus, puis appuyez sur w. • Cela permet de copier la ligne sélectionnée dans la ligne d’invite. 9. Appuyez sur w. • Cela affiche le résultat de l’exécution de « math.ceil(1.2) ». •...
Page 371 k Opérations de base de l’écran SHELL u Pour afficher l’écran SHELL Le fait d’effectuer n’importe laquelle des opérations ci-dessous entraînera l’affichage de l’écran SHELL. • À partir de l’écran de la liste des fichiers, appuyez sur 4(SHELL). • Sur l’écran de la liste des fichiers, sélectionnez un fichier py et appuyez sur 1(EXE) ou sur Cette commande exécute le fichier py et affiche l’écran SHELL.
Page 372 u Pour revenir à l’écran de la liste des fichiers depuis l’écran SHELL Appuyez sur J. • Si l’écran SHELL actuellement affiché l’a été en appuyant sur 2(EXE) pour exécuter un script py depuis l’écran de l’éditeur de script, la première fois que vous appuyez sur J, l’écran de l’éditeur de script est affiché...
Page 373 • Pour arrêter l’exécution d’un script, appuyez sur A. Cela va afficher le message « KeyboardInterrupt: » avec le curseur clignotant dans la ligne du bas (ligne d’invite) de l’écran. u Opération input dans le mode PYTHON input est une fonction intégrée de Python qui accepte une entrée de l’utilisateur alors qu’un script py est en cours d’exécution.
Page 374 5. Utilisation des fonctions de tracé (module casioplot) Le module casioplot est un module original CASIO qui comprend des fonctions de tracé pour tracer des pixels et des séquences de caractères en mode PYTHON. • Cependant, pour utiliser les fonctions de tracé dans le module casioplot, il vous faut import d’abord importer (...
Page 375 Remarque : • Ci-dessus, vous trouverez un exemple dans lequel se trouve l’écran vide qui s’affiche show_screen lorsque est exécuté à partir de l’écran SHELL. Si quelque chose est déjà tracé sur l’écran, ce contenu s’affichera lorsque la fonction sera exécutée. •...
Page 376 Exemple : Pour tracer un pixel noir aux coordonnées (10, 10) et afficher l’écran de tracé from casioplot import * set_pixel(10,10,(0,0,0)) Pixel noir show_screen() Remarque : Si la valeur des coordonnées se trouve hors de la plage autorisée, l’exécution de la fonction sera ignorée (rien ne sera tracé, il n’y aura pas d’erreur).
Page 377 • argument s Spécifie, en tant que type str, la séquence de caractères à tracer. • argument color Spécifie, en tant que valeur RGB de 256 valeurs (0, 0, 0 à 255, 255, 255), la séquence de caractères à tracer. Pour plus de détails concernant cet argument, voir «...
Page 378 u Omission d’une spécification d’argument Si une spécification d’argument color est omise dans une fonction, alors (0, 0, 0) sera appliqué. k Écran de tracé L’écran de tracé est un écran spécial pour les tracés. u Fréquence de rafraîchissement de l’écran de tracé show_screen Pour rafraîchir l’écran de tracé...
Page 379 6. Modification d’un fichier py k Affichage et modification d’un fichier py Vous pouvez utiliser la procédure ci-dessous pour ouvrir un fichier py enregistré et afficher son contenu sur l’écran de l’éditeur de script, où vous pouvez le modifier, si vous le souhaitez. u Pour ouvrir un fichier py et afficher l’écran de l’éditeur de script 1.
Page 380 u Pour copier ou couper une chaîne de texte à partir de l’écran de l’éditeur de script et la stocker dans le presse-papiers 1. Sur l’écran de l’éditeur de script, déplacez le curseur au début du texte que vous voulez copier ou couper puis appuyez sur !i(CLIP).
Page 381 Le menu de fonctions pour la fonction {SAUT.} est utile lorsque vous avez besoin de sauter à une ligne particulière sur l’écran de l’éditeur de script. Voir « Pour sauter à un numéro de ligne spécifique de l’écran de l’éditeur de script » (page 14-21). u Débogage basé...
Page 382 8. Compatibilité de fichier Les fichiers py peuvent être échangés entre votre calculatrice et un ordinateur. Un fichier py créé avec la calculatrice peut être transféré sur un ordinateur pour le modifier avec un éditeur de texte ou un autre logiciel. Un fichier py créé sur un ordinateur peut être transféré et exécuté sur la calculatrice.
Page 383 (A) Fichier py écrit en caractères ASCII uniquement et enregistré dans le format UTF-8 ou dans d’autres formats de codes compatibles avec la norme ASCII • Si un fichier est enregistré dans un format de codes de caractères non compatible avec la norme ASCII, aucun de son contenu ne sera affiché...
Page 384 Description Accepte la saisie de l’utilisateur tandis que le script py est en cours d’exécution. a=int(input("a=")) Les valeurs saisies sont converties en nombres entiers et définissent la variable a. if a<5: Si la variable a est inférieure à 5, print("a<5") imprime la chaîne de texte a<5.
Page 385 Description Importe le module math et permet d’exécuter les fonctions définies à import math l’intérieur du module. P=math.pi Affecte à la variable P la valeur de , qui est définie dans le module math. print(P) Imprime la valeur enregistrée dans la variable P. Résultat de l’exécution Exemple 3 : Définition d’une fonction définie par l’utilisateur Objectif...
Page 386 Exemple 4 : Importation d’un fichier py Objectif import peut être utilisé pour importer des fichiers py dans d’autres fichiers py et exécuter les procédés écrits dans les fichiers py importés. Cela permet d’utiliser les mêmes fonctions et variables définies par l’utilisateur dans plusieurs fichiers py. Utilisez la syntaxe ci-dessous pour exécuter une fonction ou utiliser une variable d’un module.
Page 387 Probabilités Chapitre 15 Important ! • La GRAPH25+ E n’est pas pourvue du mode PROBA. En mode PROBA, vous pouvez effectuer les huit calculs de distributions suivants. Distributions discrètes : Binomiale, Poisson, Géométrique, Hypergéométrique Distributions continues : Normale, Student, , Fisher Pour calculer les valeurs de probabilité...
Page 388 2. Sélectionnez le type de distribution que vous souhaitez utiliser pour le calcul de la valeur de probabilité. • Ici, sélectionnez la distribution binomiale. Confirmez que « Binomiale » est en surbrillance puis appuyez sur w. • L’écran de saisie des paramètres de distribution binomiale s’affiche.
Page 389 6. Modifiez la valeur des données de et recalculez la probabilité cumulative. • Par exemple, vous pouvez utiliser l’opération de touches ci-dessous pour modifier la valeur de sur 4 et recalculer. (1) Appuyez sur e. La boîte de dialogue de modification s’affiche avec 4 saisi.
Page 390 u Paramètres de distribution continue Probabilités Normale Probabilités : Écart-type de la population ( > 0) : Degrés de liberté (Entier positif) : Moyenne de la population Probabilités Fisher Probabilités Student : Degrés de liberté du numérateur (Entier positif) : Degrés de liberté ( >...
Page 391 2. Menu de fonction PROBA k Écran de saisie des paramètres • { } (X”) ... Cet élément du menu s’affiche lorsque Type est en surbrillance. Sélectionnez- le pour spécifier la valeur des données de , et pour calculer la probabilité cumulative dans la plage égale ou inférieure à...
Page 392 3. Autres opérations k Nouveau calcul et calcul inverse de l’écran du graphe Modifier la valeur de sur l’écran du graphe recalcule la valeur de probabilité. Modifier la valeur de probabilité effectue un calcul inverse de la valeur de Nouveau calcul de l’écran du graphe Modifier la valeur des données ( ) ou la borne inférieure (Inf) et borne supérieure (Sup) entraîne un nouveau calcul de la valeur de probabilité...
Page 393 u Exemple d’opération de nouveau calcul Calcul la probabilité cumulative d’une distribution normale en utilisant les réglages de paramètre affichés sur la droite. Ensuite, modifiez la valeur des données de de 36 à 37,5,et recalculez la probabilité cumulative. 1. Sur l’écran de sélection de distributions, mettez « Normale » en surbrillance et appuyez sur •...
Page 394 4. Exemples de distribution Cette section montre plusieurs calculs de distribution avec des exemples de saisie de paramètres et des exemples de résultats de calcul sur l’écran du graphe. Pour un exemple de calcul de distribution binomiale, voir « Déroulement des opérations » (page 15-1).
Page 395 k Probabilités Type } (≤X≤) k Probabilités Fisher Type } (≤X≤) Remarque • Pour les formules de calcul de distributions, voir « Lois de probabilité (discrète) » (page 6-58) et « Lois de probabilité (continu) » (page 6-57) pour le mode STAT. Cependant, notez qu’en mode PROBA les éléments suivants sont différents du mode STAT.
Page 396 Probabilités cumulative « Probabilités (continue) » ∫ ∫ ∫ ’ ² ’ Type : {X”} Type : {”X”} Type : {X•} Probabilités cumulative inverse « Probabilités (continue) » (sauf pour une distribution Normale) ∫ ∫ ’ ² ’ Type : {X”} Type : {X•} Notez également que dans les formules du mode Probabilités ci-dessus, les calculs sont effectués comme...
Page 397 Appendice 1. Tableau des messages d’erreur Message Signification Mesure corrective Appuyer sur J pour afficher Erreur syntaxe • Syntaxe incorrecte • • Saisie d’une commande incorrecte l’erreur et effectuer les rectifications nécessaires. Erreur math • Le résultat du calcul dépasse la •...
Page 398 Message Signification Mesure corrective Erreur mémoire • L’opération ou le stockage en • Le nombre de mémoires utilisées mémoire dépasse la capacité de la ne doit pas dépasser le nombre de mémoire restante. mémoires spécifié. • Simplifier les données pour pouvoir les stocker dans la mémoire disponible.
Page 399 Message Signification Mesure corrective Nombre • Matrice ou vecteur qui contient un • Changez toutes les données de la complexe dans nombre complexe utilisé dans un matrice ou du vecteur en nombres la matrice ou calcul ou opération dans lequel le réels.
Page 400 Message Signification Mesure corrective Erreur com • Problème de liaison ou de • Assurez-vous qu’il n’y a aucun réglage de paramètre lors de la problème au niveau de la communication d’un programme. connexion du câble et que les réglages des paramètres sont corrects.
Page 401 Message Signification Mesure corrective Afficher • En mode MÉM, affichage d’un • Utilisez votre ordinateur* pour sous-dossiers dossier de la mémoire de stockage stocker tous les fichiers auxquels du dossier au niveau hiérarchique 3 contenant vous voulez accéder dans les 3 impossible.* un dossier au niveau hiérarchique niveaux hiérarchiques supérieurs...
Page 402 2. Plages d’introduction Plage d’introduction pour les Chiffres Fonction Précision Notes solutions à nombres réels internes En règle Cependant, pour tan | < 9 × (10 générale, la (DEG) | ) ° | ≠ 90(2 +1) : DEG | < 5 × 10 π...
Page 403 Plage d’introduction pour les Chiffres Fonction Précision Notes solutions à nombres réels internes < 1 × 10 En règle ° ’ ” 0 < générale, la 15 chiffres précision est | < 1 × 10 ←⎯ de ±1 au 10 Affichage sexagésimal : °...
Page 404 Mode Examen Le mode Examen impose des limites aux fonctions de la calculatrice, ce qui permet de l’utiliser pendant un examen ou un test. Utilisez le mode Examen uniquement lorsque vous effectuez un véritable examen ou un test. L’accès au mode Examen affecte le fonctionnement de la calculatrice de la manière indiquée ci-dessous.
Page 405 3. Appuyez sur 1(Oui). • Lisez le message dans la boîte de dialogue qui s’affiche. 4. Appuyez sur 2. • Ceci permet d’afficher la boîte de dialogue indiquée ci-dessous. 5. Appuyez sur J. • Seuls les réglages ci-dessous sont enregistrés avant d’entrer en mode Examen. Saisie/Résul*, Résul Fract (ou Frac Result), Angle, Mode Compl (ou Complex Mode), Affichage (ou Display), Type Q1Q3 (ou Q1Q3 Type), Langue * Ne sont pas inclus sur la GRAPH25+ E...
Page 406 u Quitter le mode Examen Il existe deux manières de quitter le mode Examen. (1) Quitter le mode Examen en raccordant une autre calculatrice 1. Sur la calculatrice qui se trouve en mode Examen (calculatrice A), accédez au mode LIEN (ou LINK), puis appuyez sur 4(CÂBL)2(3BRO)*. * GRAPH35+ E seulement 2.
Page 407 5. Mettez fin à la connexion entre la calculatrice et l’ordinateur. • La boîte de dialogue ci-dessous s’affiche lorsque vous sortez du mode Examen. • L’icône disparaît de l’écran et la LED d’état du mode Examen s’éteint lorsque la calculatrice quitte le mode Examen. u Affichage de l’aide du mode Examen Vous pouvez afficher l’aide du mode Examen en mode LIEN (ou LINK).
Page 408 MicroPython license information The MIT License (MIT) Copyright (c) 2013-2017 Damien P. George, and others Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files (the “Software”), to deal in the Software without restriction, including without limitation the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and to permit persons to whom the Software is furnished to do so, subject to the following conditions:...
Page 409 E-CON3 Application (English) (GRAPH35+ E II )
Page 410 Doing so may cause operational problems. • All explanations in this section assume that you are fully familiar with all calculator and Data Logger (CMA CLAB* or CASIO EA-200) precautions, terminology, and operational procedures. • The E-CON3 application is designed to get the most out of the measurement functions of the CASIO EA-200 Data Logger.
Page 411 E-CON3 Overview 1 E-CON3 Overview • From the Main Menu, select E-CON3 to enter the E-CON3 Mode. E-CON3 Main Menu • The “E-CON3 Mode” provides the functions listed below for simple and more efficient data sampling using a Data Logger. •...
Page 412 Setup Wizard lets you make changes to the following three Data Logger basic sampling parameters using an interactive wizard format. • Sensor (Select Sensor): Specify a CASIO, VERNIER* or CMA sensor from a menu of choices. *Vernier Software & Technology • Total Sampling Time: Specify a value within the range of 0.01 second to 30 days.
Page 413 • This launches the Setup Wizard and displays the “Select Sensor” screen. 3. Press one of the following function keys to specify the manufacturer of the sensor you are using for measurement: 1(CASIO), 2(VERNIER), 3(CMA). • Pressing either key will display the corresponding sensor list.
Page 414 Note • With some sensors ([CASIO] - [Microphone] - [Sound wave], etc.) sampling time is limited to a few seconds. The unit for such a sensor is always seconds, and so the “Select Unit” screen does not appear.
Page 415 1. Perform the first two steps of the procedure under “To configure a Data Logger setup using Setup Wizard” on page 2-2. 2. On the “Select Sensor” screen, select [CASIO] - [Microphone] - [Sound wave & FFT] or [CASIO] - [Microphone] - [FFT only].
Page 416 Using the Setup Wizard k Using Setup Wizard to Configure a Photogate Setup Connection of a Vernier or CMA Photogate requires configuration of setup parameters that are slightly different from parameters for other types of sensors. To configure a setup for Photogate alone 1.
Page 417 Normally, the Setup Wizard helps you configure setups for sensors connected to a Data Logger. If you select [CASIO] - [Speaker] - [y=f(x)] on the “Select Sensor” screen, however, it configures the EA-200 to output the sound that corresponds to a function that you input and graph on the calculator.
Page 418 Using the Setup Wizard 6. In line “Y1”, input the function of the waveform for the sound you want to input. • Note that the angle unit is always radians. • Input a function where the value of “Y” is within the range of –1.5 to +1.5. 7.
Page 419 Using the Setup Wizard 13. Press w. • This displays a screen like the one shown below. 14. Perform one of the following operations, depending on what you want to do. To change the output frequency and try again: Press 1(Yes) to return to the “Output Frequency” dialog box. Next, repeat the above steps from step 10.
Page 420 Using Advanced Setup 3 Using Advanced Setup Advanced Setup provides you with total control over a number of parameters that you can adjust to configure the Data Logger setup that suits your particular needs. The procedures in this section provide the general steps you should perform when using Advanced Setup to configure a Data Logger setup, and to returns setup settings to their initial default values.
Page 421 Using Advanced Setup • d(Trigger)..Displays a screen for configuring sampling start (trigger) conditions. See “Trigger Setup” on page 3-8 for more information. • e(Graph) ..Displays a screen for configuring graph settings. See “Graph Setup” on page 3-13 for more information. •...
Page 422 “Photogate”. Note • On the menu that appears after you select “Motion” from either the CASIO or Vernier sensor menu, select either “meters” or “feet” as the sampling unit. • After selecting “Motion” from either the CASIO or Vernier sensor menu, you can press the K key to toggle “smoothing (correction of measurement error)”...
Page 423 Using Advanced Setup • From the menu that appears after you select “Photogate” as the sensor, select [Gate] or [Pulley]. [Gate] ....Select this option when using the Photogate sensor alone. [Pulley] ....Select this option when using the Photogate sensor along with a smart pulley.
Page 424 Using Advanced Setup k Sample Setup The Sample Setup screen lets you configure a number of settings that control sampling. To configure Sample Setup settings 1. While the Advanced Setup menu (page 3-1) is on the display, press c(Sample). • This displays the Sample Setup screen, with the “Mode” line highlighted, which indicates that you can select the sampling mode.
Page 425 Using Advanced Setup 3. To change the sampling interval setting, move the highlighting to “Interval”. Next, press 1 to display a dialog box for specifying the sampling interval. • The range of values you can select depends on the current sampling mode setting. If this sampling mode is selected: This is the allowable setting range: Realtime...
Page 426 Using Advanced Setup 6. After all the settings are the way you want, press w. • This returns to the Advanced Setup menu. Note • Whenever the current Channel Setup (page 3-3) and Trigger Setup (page 3-8) settings become incompatible due to a change in Sample Setup settings, these settings revert automatically to their initial defaults.
Page 427 Using Advanced Setup k Trigger Setup You can use the Trigger Setup screen to specify the event that causes sampling to start ( w key operation, etc.) The event that causes sampling to start is called the “trigger source”, which is indicated as “Source” on the Trigger Setup screen. The following table describes each of the six available trigger sources.
Page 428 Using Advanced Setup To configure Trigger Setup settings 1. While the Advanced Setup menu (page 3-1) is on the display, press d(Trigger). • This displays the Trigger Setup screen with the “Source” line highlighted. • The function menu items that appears in the menu bar depend on the sampling mode selected with Sample Setup (page 3-5).
Page 429 3-10 Using Advanced Setup 3. Perform one of the following operations, in accordance with the trigger source that was selected in step 2. If this is the trigger Do this next: source: Press w to finalize Trigger Setup and return to the Advanced [EXE] key Setup menu.
Page 430 3-11 Using Advanced Setup To specify the trigger threshold value and trigger edge type Perform the following steps when “Fast”, “Normal”, or “Clock” is specified as the sampling mode (page 3-5). 1. Move the highlighting to “Threshold”. 2. Press 1(EDIT) to display a dialog box for specifying the trigger threshold value, which is value that data needs to attain before sampling starts.
Page 431 3-12 Using Advanced Setup To configure Photogate trigger start and end settings Perform the following steps when CH1 is selected as a Photogate trigger source. 1. Move the highlighting to “Start to”. 2. Press one of the function keys described below. To specify this Photogate status: Press this key: 1(Close)
Page 432 3-13 Using Advanced Setup k Graph Setup Use the Graph Setup screen to configure settings for the graph produced after sampling is complete. You use the Sample Setup settings (page 3-5) to turn graphing on or off. To configure Graph Setup settings 1.
Page 433 3-14 Using Advanced Setup 5. To change the real-time scroll setting, use the f and c cursor keys to move the highlighting to “RealScroll”. Next, press one of the function keys described below. To specify this real-time scrolling setting: Press this key: 1(On) Real-time scrolling on 2(Off)
Page 434 Logger. Important! • The sensors (CASIO, Vernier, CMA) that appear on the list during Channel Setup (page 3-3) are E-CON3 mode standard sensors. If you want to use a sensor that is not included in the list, configure custom probe settings.
Page 435 Using a Custom Probe 5. Input up to 18 characters for the custom probe name, and then press E. • This will cause the highlighting to move to “Slope”. 6. Use the function keys described below to configure the custom probe setup. •...
Page 436 Using a Custom Probe k Auto Calibrating a Custom Probe Auto calibration automatically corrects the slope and intercept values of a custom probe setup based on two actual samples. Important! • Before performing the procedure below, you should prepare two conditions whose measurement values are known.
Page 437 Using a Custom Probe 4. After the sampled value stabilizes, hold down w for a few seconds. • This will register the first sampled value and display it on the screen. At this time the cursor will appear at the bottom of the display, ready for input of a reference value. 5.
Page 438 Using a Custom Probe k Zero Adjusting a Custom Probe This procedure zero adjusts a custom probe and sets its intercept value based on an actual sample using the applicable custom probe. To zero adjust a custom probe 1. Connect the calculator and Data Logger, and connect the custom probe you want to zero adjust to CH1 of the Data Logger.
Page 439 Using a Custom Probe k Managing Custom Probe Setups Use the procedures in this section to edit and delete existing custom probe setups. To edit a custom probe setup 1. Display the Custom Probe List. 2. Select the custom probe setup whose configuration you want to edit. •...
Page 440 Using the MULTIMETER Mode 5 Using the MULTIMETER Mode You can use the Channel Setup screen (page 3-3) to configure a channel so that Data Logger MULTIMETER Mode sampling is triggered by a calculator operation. To use the MULTIMETER Mode 1.
Page 441 Using Setup Memory 6 Using Setup Memory Creating Data Logger setup data using the Setup Wizard or Advanced Setup causes the data to be stored in the “current setup memory area”. The current contents of the current setup memory area are overwritten whenever you create other setup data. You can use setup memory to save the current setup memory area contents to calculator memory to keep it from being overwritten, if you want.
Page 442 Using Setup Memory 2. If you are starting from the final Setup Wizard screen, press c(Save Setup-MEM). If you are starting from another screen, press 2(SAVE). • This displays the screen for inputting the setup name. 3. Input up to 18 characters for the setup name. 4.
Page 443 Using Setup Memory To recall a setup and use it for sampling Be sure to perform the following steps before starting sampling with a Data Logger. 1. Connect the calculator to a Data Logger. 2. Turn on Data Logger power. 3.
Page 444 Using Setup Memory To delete setup data 1. On the E-CON3 main menu (page 1-1), press 2(MEM) to display the setup memory list. 2. Use the f and c cursor keys to highlight the name of the setup you want. 3.
Page 445 Using Program Converter 7 Using Program Converter Program Converter converts a Data Logger setup you configured using Setup Wizard or Advanced Setup to a program that can run on the calculator. You can also use Program Converter to convert a setup to a CFX-9850 Series/fx-7400 Series-compatible program.* See the documentation that came with your scientific calculator or EA-200 for information about how to use a converted program.
Page 446 Using Program Converter 2. Enter up to eight characters for the program name. Note Using the program converter initial default settings will create a program like the one below. • Associated Scientific Calculator: fx-9860 Series • Associated Data Logger: EA-200 •...
Page 447 Using Program Converter 5. If you plan to use a custom probe connected to CH1 of the Data Logger, specify whether calibration or zero adjust should be performed. Perform one of the following key operations to configure the desired setting. To perform this operation: Perform this key operation: 3(CALB) 1(CALIB)
Page 448 Using Program Converter k Converting a CFX-9850 Series Program to a fx-9860 Series Compatible Program To use an EA-200 control program created on the CFX-9850 Series calculator (for use on the CFX-9850) on the E-CON3, you need to convert the program to an fx-9860 program. Conversion can be performed using the program converter.
Page 449 Starting a Sampling Operation 8 Starting a Sampling Operation The section describes how to use a setup configured using the E-CON3 Mode to start a Data Logger sampling operation. k Before getting started... Be sure to perform the following steps before starting sampling with a Data Logger. 1.
Page 450 Starting a Sampling Operation To start sampling 1. Start the sampling operation by performing one of the function key operations described below. If the final Setup Wizard screen is on the display, press b(Start Setup). If the Advanced Setup menu (page 3-1) is on the display, press 1(STRT). If the E-CON3 main menu (page 1-1) is on the display, press 4(STRT).
Page 451 Starting a Sampling Operation...
Page 452 Using Sample Data Memory 9 Using Sample Data Memory Performing a Data Logger sampling operation from the E-CON3 Mode causes sampled results to be stored in the “current data area” of E-CON3 memory. Separate data is saved for each channel, and the data for a particular channel in the current data area is called that channel’s “current data”.
Page 453 Using Sample Data Memory 3. Use the f and c cursor keys to move the highlighting to the current data file you want to save, and then press 2(SAVE). • This displays the screen for inputting a data name. 4. Enter up to 18 characters for the data file name, and then press w. •...
Page 454 Using Sample Data Memory To rename an existing sample data file Note • You cannot use this procedure to rename a current data file name. 1. On the E-CON3 main menu (page 1-1), press 5(GRPH). • This displays the Graph Mode screen. 2.
Page 455 10-1 Using the Graph Analysis Tools to Graph Data 10 Using the Graph Analysis Tools to Graph Data Graph Analysis tools make it possible to analyze graphs drawn from sampled data. k Accessing Graph Analysis Tools You can access Graph Analysis tools using either of the two methods described below. Accessing Graph Analysis tools from the Graph Mode screen, which is displayed by pressing 5(GRPH) on the E-CON3 main menu (page 1-1) Graph Mode Screen...
Page 456 10-2 Using the Graph Analysis Tools to Graph Data k Selecting an Analysis Mode and Drawing a Graph This section contains a detailed procedure that covers all steps from selecting an analysis mode to drawing a graph. Note • Step 4 through step 6 are not essential and may be skipped, if you want. Skipping any step automatically applies the initial default values for its settings.
Page 457 10-3 Using the Graph Analysis Tools to Graph Data 4. Specify the sampled data for graphing. a. Use the f and c cursor keys to move the highlighting to the name of the sampled data file you want to select, and then press 1(ASGN) or w. •...
Page 458 10-4 Using the Graph Analysis Tools to Graph Data b. Use the function keys to specify the graph style you want. To specify this graph style: Press this key: Line graph with dot ( • ) data markers Line graph with square ( ) data markers Line graph with X ( ×...
Page 459 11-1 Graph Analysis Tool Graph Screen Operations 11 Graph Analysis Tool Graph Screen Operations This section explains the various operations you can perform on the graph screen after drawing a graph. You can perform these operations on a graph screen produced by a sampling operation, or by the operation described under “Selecting an Analysis Mode and Drawing a Graph”...
Page 460 11-2 Graph Analysis Tool Graph Screen Operations Key Operation Description Displays a menu that lets you transform a sample result graph to a function using Fourier series expansion, and to perform regression K4(CALC) to determine the tendency of a graph. See “Using Fourier Series Expansion to Transform a Waveform to a Function”...
Page 461 11-3 Graph Analysis Tool Graph Screen Operations k Using Trace Trace displays a crosshair pointer on the displayed graph along with the coordinates of the current cursor position. You can use the cursor keys to move the pointer along the graph. You can also use trace to obtain the periodic frequency value for a particular range, and assign the range (time) and periodic frequency values in separate Alpha-Memory values.
Page 462 11-4 Graph Analysis Tool Graph Screen Operations 4. Press w to assign the period and periodic frequency values to Alpha-Memory variables. • This displays a dialog box for specifying variable names for [Period] and [Frequency] values. • The initial default variable name settings are “S” for the period and “H” for the periodic frequency.
Page 463 11-5 Graph Analysis Tool Graph Screen Operations 3. Press w. • This causes the magnifying glass to disappear and enters the zoom mode. • The cursor keys perform the following operations in the zoom mode. To do this: Press this cursor key: Enlarge the graph image horizontally Reduce the size of the graph image horizontally Enlarge the graph image vertically...
Page 464 11-6 Graph Analysis Tool Graph Screen Operations 5. After everything is the way you want, press w. • This saves the lists and the message “Complete!” appears. Press w to return to the graph screen. • For details about using list data, see “Chapter 3 List Function”. Note •...
Page 465 11-7 Graph Analysis Tool Graph Screen Operations 4. Move the trace pointer to the end point of the range for which you want to perform Fourier series expansion, and then press w. • This displays a dialog box for specifying the start degree of the Fourier series. 5.
Page 466 11-8 Graph Analysis Tool Graph Screen Operations k Performing Regression You can use the procedure below to perform regression for a range specified using the trace pointer. All of the following regression types are supported: Linear, Med-Med, Quadratic, Cubic, Quartic, Logarithmic, Exponential, Power, Sine, and Logistic. For details about these regression types, see page 6-12 through 6-15 under Chapter 6 of this manual.
Page 467 11-9 Graph Analysis Tool Graph Screen Operations 5. Press 6(DRAW). • This draws a quadratic regression graph and overlays it over the original graph. • To delete the overlaid quadratic regression graph, press !4(SKTCH) and then 1(Cls). k Overlaying a Y=f(x) Graph on a Sampled Result Graph Use the following procedure when you want to overlay a Y=f(x) graph on the sampled result graph.
Page 468 11-10 Graph Analysis Tool Graph Screen Operations 4. After the graph function list settings are configured the way you want, press 6(DRAW). • This overlays graphs of all the functions for which graphing is turned on, over the graph that was originally on the graph screen. Original Graph Overlaid with Y=f(x) Graph •...
Page 469 11-11 Graph Analysis Tool Graph Screen Operations 3. Use the f and c cursor keys to cycle through the graphs until the one you want is displayed, and then press w. • This enters the zoom mode and causes all of the graphs to reappear, along with a magnifying glass cursor ( ) in the center of the screen.
Page 470 11-12 Graph Analysis Tool Graph Screen Operations To move a particular graph on a multi-graph display 1. When the graph screen contains multiple graphs, press K, and then 3(EDIT). • This displays the [EDIT] menu. 2. Press 2(MOVE). • This displays only one of the graphs that were originally on the graph screen. 3.
Page 471 11-13 Graph Analysis Tool Graph Screen Operations 3. Move the trace pointer to the end point of the range you want to output from the speaker, and then press w. • After you specify the start point and end point, an output frequency dialog box shown below appears on the display.
Page 472 11-14 Graph Analysis Tool Graph Screen Operations k Configuring View Window Parameters Pressing !3(V-Window) while the graph screen is on the display displays a View Window function key menu along the bottom of the display. Press the function key that corresponds to the View Window parameter you want to configure.
Page 473 12-1 Calling E-CON3 Functions from an eActivity 12 Calling E-CON3 Functions from an eActivity You can call E-CON3 functions from an eActivity by including an “Econ strip” in the eActivity file. The following describes each of the four available Econ strips. u Econ SetupWizard strip This strip calls the E-CON3 Setup Wizard.
Page 474 Manufacturer: CASIO COMPUTER CO., LTD. 6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan Responsible within the European Union: Casio Europe GmbH Casio-Platz 1, 22848 Norderstedt, Germany www.casio-europe.com...
Page 475 CASIO COMPUTER CO., LTD. 6-2, Hon-machi 1-chome Shibuya-ku, Tokyo 151-8543, Japan SA2210-G © 2019 CASIO COMPUTER CO., LTD.

Ce manuel est également adapté pour:

Graph25+ e ii

Casio GRAPH35+ E II Mode D'emploi

Liens rapides

Manuels Connexes pour Casio GRAPH35+ E II

Sommaire des Matières pour Casio GRAPH35+ E II

Ce manuel est également adapté pour:
