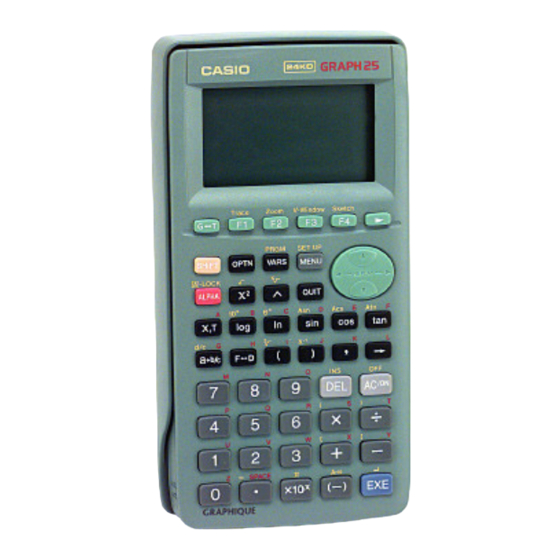

Page 1 MARQUE: CASIO REFERENCE: GRAPH 25 CODIC: 0408808...
Page 2 GRAPH25+ MANUEL CONNECTABLE L’UTILISATEUR DEXXON DATAMEDIA...
Page 3 Liste des commandes de programmation [VARS]key V-WIN MENU Xmin Xmin Xmax Xmax STAT Xscl Xscl DRAW Ymin Ymin DrawOn Ymax Ymax DrawOff Yscl Yscl GRPH Tmin Tmin GPH1 S-Gph1_ Tmax Tmax [OPTN]key GPH2 S-Gph2_ Tpth Tptch LIST GPH3 S-Gph3_ FACT List List_ Xfct...
Page 4 AVANT D’UTILISER LA CALCULATRICE POUR LA PREMIÈRE FOIS... La calculatrice ne contient pas de piles principales lors de l’achat. N’oubliez pas d’effectuer les opérations suivantes pour mettre les piles en place, initialiser la calculatrice et régler le contraste avant d’essayer d’utiliser la calculatrice. 1.
Page 5 5. Appuyez sur Si le menu principal indiqué à droite n’apparaît pas, appuyez sur la touche P au dos de la calculatrice pour réinitialiser la mémoire. Touche P 6. Utilisez les touches de curseur pour sélectionner le symbole CONT et appuyez sur ou simplement sur pour afficher l’écran de réglage du contraste.
Page 6 Précautions de manipulation • Votre calculatrice est constituée de composants de précision et ne doit jamais être démontée. • Eviter de la laisser tomber et de lui faire subir de violents chocs. • Ne pas ranger la calculatrice ou la laisser dans des endroits exposés à une forte température, humidité ou à...
Page 7 à ou résultant de l’achat ou de l’utilisation de ce matériel. De plus, CASIO Computer Co., Ltd. ne sera pas tenu pour responsable de réclamation quelle qu’elle soit, faite contre l’utilisation de ce matériel par un parti tiers.
Page 8 • • • • • • • • • • • • • • • • • • • GRAPHIQUE GRAPH 25+ • • • • • • • • • • • • • • • • • • •...
Page 9 Table des matières Chapitre 1 Familiarisation............. 1 1. Utilisation du menu principal .............. 2 2. Tableau des touches ................4 3. Inscriptions sur le clavier ..............6 4. Sélection du mode ................6 Utilisation de l’écran de configuration ............6 Menus de touches de fonction sur l’écran de configuration ......
Page 10 Table des matières Division ......................24 Division avec quotient et reste ..............25 Calculs mixtes ..................... 26 (1) Ordre de priorité des calculs arithmétiques mixtes ......26 (2) Ordre de priorité des calculs avec parenthèses ....... 27 (3) Valeurs négatives ................27 (4) Expressions exponentielles ..............
Page 11 Table des matières Stockage de fonctions graphiques .............. 57 Édition des fonctions mémorisées ............... 58 Tracé d’un graphe ..................59 4. Tracé de graphes manuel ..............60 5. Autres fonctions graphiques ............. 63 Tracé par points connectés et par points séparés (Type de tracé) ..... 63 Coordonnées d’un point ................
Page 12 Table des matières Chapitre 7 Graphes et calculs statistiques ......103 1. Avant d’effectuer des calculs statistiques ........104 2. Exemples de calculs statistiques ............ 104 Introduction de données dans les listes ............ 105 Types de représentations graphiques ............105 Traçage d’un diagramme de dispersion .............
Page 13 Commandes d’effacement (CLR) .............. 163 Commandes d’affichage (DISP) ..............163 Commandes d’entrée/sortie (I/O) .............. 164 Commandes entrées/sorties avec un analyseur (CASIO Data Analyzer) . 164 Opérateurs relationnels avec saut conditionnel (REL) ......165 11. Affichage de texte ................166 12. Utilisation des fonctions de la calculatrice dans un programme ... 166 Utilisation de fonctions graphiques dans un programme ......
Page 14 1. Connexion de deux calculatrices ............ 174 2. Connexion de la calculatrice à un ordinateur ........ 175 3. Connexion de la calculatrice à une imprimante d’étiquettes CASIO ................176 4. Avant de communiquer des données ..........177 5. Exécution d’un transfert de données ..........178 6.
Page 15 Chapitre Familiarisation — A lire en premier! Les symboles apparaissant dans ce mode d’emploi ont les significations suivantes. : Remarques importantes : Remarques : Pages de référence P.000...
Page 16 Chapitre 1 Familiarisation 1. Utilisation du menu principal Le menu principal apparaît à l’écran quand vous mettez la calculatrice sous tension. Il contient un certain nombre de symboles qui vous permettent de sélectionner le mode (zone de travail) pour le type d’opération que vous voulez effectuer. Le menu principal apparaît aussi sur simple pression de la touche m.
Page 17 Familiarisation Chapitre 1 u u u u u Pour entrer dans un mode Exemple Entrer dans le mode RUN à partir du menu principal 1. Appuyez sur m pour afficher le menu principal. 2. Utilisez d, e, f et c pour amener la surbrillance sur le symbole RUN. 3.
Page 18 Chapitre 1 Familiarisation 2. Tableau des touches Verrouillage alpha Normalement, après avoir appuyé sur a, puis sur une touche pour entrer un caractère alphabétique, le clavier revient immédiatement à ses fonctions primaires. Si vous appuyez sur !, puis sur a, le clavier se verrouille en entrée alphabétique jusqu’à...
Page 19 Familiarisation Chapitre 1 Trace Zoom V-Window Sketch Page Page Page Page Page Page Page Page Page Page Page...
Page 20 Chapitre 1 Familiarisation 3. Inscriptions sur le clavier De nombreuses touches de la calculatrice sont utilisées pour exécuter plus d’une fonction. Les fonctions indiquées sur le clavier sont codées par couleur pour vous aider à trouver rapidement et aisément celle dont vous avez besoin. Fonction Opération de touche Le codage couleur utilisé...
Page 21 Familiarisation Chapitre 1 2. Appuyez sur !Z pour afficher l’écran de configuration de ce mode. • Cet écran de configuration est utilisé à titre d’exemple. Le contenu de l’écran peut être différent en fonction du mode dans lequel vous êtes et des réglages actuels de ce mode. 3.
Page 22 Chapitre 1 Familiarisation u u u u u Type de tracé de graphe (D-Type) 1 (Con) ..Connexion de points séparés sur le graphe 2 (Plot) ..Tracé de points séparés sur le graphe u u u u u Unité d’angle (Angle) 1 (Deg) ..
Page 23 Familiarisation Chapitre 1 u u u u u Réglage pour la création de tables et de graphes (Var) 1 (RANG) ..Création d’une table et P.81 tracé de graphes à partir de la plage de la table numérique. 2 (List1) Création d’une table et 3 (List2) ..
Page 24 Chapitre 1 Familiarisation k k k k k A propos des types de paramètres des menus La calculatrice emploie certaines conventions pour indiquer le type de résultat que vous devriez obtenir quand vous appuyez sur une touche de fonction. • Menu suivant Exemple: La sélection de affiche un menu de fonctions liste.
Page 25 Familiarisation Chapitre 1 u u u u u Comment interpréter le format exponentiel indique que le résultat est égal à 1,2 × 10 . Cela signifie que vous devez déplacer la virgule des décimales dans 1,2 de douze rangs vers la droite, puisque l’exposant est positif.
Page 26 Chapitre 1 Familiarisation 6. Réglage du contraste Ajustez le contraste quand l’affichage n’est pas très visible ou sombre. u u u u u Pour afficher l’écran de réglage du contraste Mettez le symbole CONT sur le menu principal en surbrillance, puis appuyez sur w. Appuyez sur d pour éclaircir les caractères à...
Page 27 Familiarisation Chapitre 1 k k k k k Message de faible tension des piles Le message de faible tension des piles apparaît quand vous appuyez sur o pour mettre la calculatrice sous tension ou sur m pour afficher le menu principal quand la tension des piles principales est en dessous d’un certain niveau.
Page 28 Chapitre Calculs de base Dans le mode RUN vous pouvez effectuer des calculs arithmétiques, ainsi que des calculs impliquant des fonctions scientifiques. 1. Avant de commencer un calcul... 2. Calculs 3. Autres fonctions utiles pour les calculs 4. Calculs arithmétiques 5.
Page 29 Chapitre 2 Calculs de base 1. Avant de commencer un calcul... Avant d’effectuer un calcul pour la première fois, vous devez définir l’unité d’angle et le format d’affichage sur l’écran de configuration. Effectuez les opérations de touche suivantes pour afficher l’écran de configuration: mRUN w!Z.
Page 30 Calculs de base Chapitre 2 k k k k k Sélection du mode d’affichage des valeurs Vous pouvez désigner les trois modes d’affichage suivants Mode Fix Ce mode vous permet de désigner le nombre de chiffres après la virgule. Mode Sci Ce mode vous permet de désigner le nombre de chiffres significatifs Mode Norm 1/Norm 2 Ce mode détermine le point où...
Page 31 Chapitre 2 Calculs de base u u u u u Pour désigner le nombre de chiffres significatifs (Sci) 1. Quand l’écran de configuration apparaît, appuyez sur 2 (Sci). 2. Appuyez sur la touche de fonction qui correspond au nombre de chiffres significatifs souhaité...
Page 32 Calculs de base Chapitre 2 k k k k k Signe de multiplication Vous pouvez omettre le signe de multiplication dans tous les cas suivants. • Devant les fonctions scientifiques suivantes: sin, cos, tan, Asn, Acs, Atn, log, In, 10 , Pol( ), Rec( , θ...
Page 33 Chapitre 2 Calculs de base k k k k k Piles Quand la calculatrice effectue un calcul, elle stocke provisoirement certaines infor- mations dans des zones de la mémoire appelées “Piles”, d’où elles peuvent être rappelées, quand nécessaire. Il y a en fait deux piles: une pile de valeurs numériques de 10 niveaux et une pile de commandes de 26 niveaux.
Page 34 Calculs de base Chapitre 2 3. Autres fonctions utiles pour les calculs k k k k k Mémoire de dernier résultat (Ans) Les résultats d’un calcul sont automatiquement stockés dans la mémoire de dernier résultat (Answer), ce qui signifie que vous pouvez rappeler quand vous en avez besoin le dernier calcul effectué.
Page 35 Chapitre 2 Calculs de base u u u u u Pour réafficher une expression à changer Exemple Calculer 4,12 × 6,4 puis remplacer ce calcul par 4,12 × 7,1 Ae.bc*g.ew dddh.bw Réaffichages multiples Appuyez sur A puis sur f ou c pour rappeler et afficher dans l’ordre des calculs antérieurs.
Page 36 Calculs de base Chapitre 2 k k k k k Correction d’erreurs Utilisez les touches d et e pour amener le curseur sur la position à changer, puis effectuez une des opérations décrites ci-dessous. Après avoir édité le calcul, vous pouvez l’exécuter en appuyant sur w, ou utiliser e pour passer à...
Page 37 Chapitre 2 Calculs de base 4. Calculs arithmetiques k k k k k Addition, soustraction Exemple 6,72 + 9,08 g.hc+j.aiw Vous pouvez entrer l’opération telle qu’elle est écrite. On parle dans ce cas de “vraie logique algébrique”. N’oubliez pas d’appuyer sur A pour effacer l’écran avant d’effectuer un nouveau calcul.
Page 38 Calculs de base Chapitre 2 u u u u u Pour utiliser des parenthèses dans un calcul 2 × 3 + 4 Exemple 1 ––––––– Vous devez entrer ce calcul sous la forme: (2 × 3 + 4) ÷ 5 A(c*d+e)/fw Exemple 2 –––––...
Page 39 Chapitre 2 Calculs de base 2(Int÷)hw • Souvenez-vous que vous ne pouvez utiliser que des entiers pour les divisions avec quotient. Vous ne pouvez pas utiliser d’expressions du genre 2 ou sin60, car leur résultat contient une partie décimale. u u u u u Pour effectuer une division avec reste Exemple Afficher le reste de 857 ÷...
Page 40 Calculs de base Chapitre 2 (2) Ordre de priorité des calculs avec parenthèses Les expressions entre parenthèses ont toujours la priorité dans les calculs. Exemple 1 100 – (2 + 3) × 4 Abaa-(c+d) Exemple 2 (7 – 2) × (8 + 5) •...
Page 41 Chapitre 2 Calculs de base (5) Arrondissement Exemple 74 ÷ 3 Ahe/dw 5. Calculs de fractions k k k k k Affichage et entrée de fractions 3 –– Exemple 1 Affichage de 1 –– Exemple 2 Affichage de 3+ Les fractions mixtes, comme 3+1/4, sont entrées et affichées de la façon suivante: entier{numérateur{dénominateur .
Page 42 Calculs de base Chapitre 2 u u u u u Pour convertir réciproquement des valeurs fractionnaires et des valeurs décimales Opération Conversion de fraction en valeur décimale: M Conversion de valeur décimale en fraction: M Exemple Convertir le résultat de l’exemple précédent en valeur décimale, puis de nouveau en fraction u u u u u Pour convertir réciproquement des fractions supérieures et inférieures à...
Page 43 Chapitre 2 Calculs de base u u u u u Pour utiliser les parenthèses dans un calcul de fraction Exemple –––––– + –– –– + –– AbN(bNd+bNe) +cNhw k k k k k Changement du mode de réduction d’une fraction Avec le réglage par défaut de la calculatrice, les fractions obtenues lors de calculs avec fractions sont automatiquement réduites.
Page 44 Calculs de base Chapitre 2 Exemple Effectuer le calcul 1+ –– + 1 +–– et réduire le résultat AbNgNch+bN bNjw (Le résultat qui apparaît quand vous utilisez la réduction manuelle est le plus petit commun multiple des fractions utilisées dans le calcul.) K2(CALC)1(Simp)w •...
Page 45 Chapitre 2 Calculs de base u u u u u Pour réduire une fraction avec un diviseur particulier Exemple Effectuer le calcul précédent puis désigner 9 comme diviseur 1(Simp)jw • Si la valeur désignée n’est pas valide comme diviseur, la calculatrice utilise automatiquement le plus petit diviseur possible.
Page 46 Calculs de base Chapitre 2 k k k k k Calculs de fonctions trigonométriques Veillez à toujours régler l’unité d’angle par défaut avant d’effectuer un calcul de fonction P.16 trigonométrique. u u u u u Pour effectuer un calcul de fonction trigonométrique °...
Page 47 Chapitre 2 Calculs de base u u u u u Pour effectuer un calcul de fonction logarithmique/exponentielle Exemple 1 log1,23 lb.cdw Résultat: 0,0899051114 Exemple 2 ln90 Ijaw Résultat: 4,49980967 1,23 Exemple 3 Calculer l’antilogarithme du logarithme décimal 1,23 (10 !0b.cdw Résultat: 16,98243652 Exemple 4 Calculer l’antilogarithme du logarithme népérien 4,5 (...
Page 48 Calculs de base Chapitre 2 k k k k k Autres fonctions Exemple Opération Affichage !92+!95w = 3,65028154 3.65028154 (-3)xw (–3) = (–3) × (–3) = 9 -3xw –3 = –(3 × 3) = –9 – 9 (3!X-4!X) ––––––––– –– = 12 –––...
Page 49 Chapitre 2 Calculs de base k k k k k Conversion de coordonnées u u u u u Coordonnées rectangulaires u u u u u Coordonnées polaires • Avec des coordonnées polaires, θ peut être calculé et affiché dans une plage de –180°<...
Page 50 Calculs de base Chapitre 2 Exemple Calculer le nombre possible de combinaisons différentes de 4 éléments sélectionnés parmi 10 éléments Formule Opération Affichage = 210 10K4(PROB) k k k k k Utilisation d’instructions multiples Les instructions multiples sont formées en connectant un nombre d’instructions individuelles pour une exécution séquentielle.
Page 51 Chapitre 2 Calculs de base 7. Utilisation des variables En tout 26 variables de A à Z sont disponibles pour la mémorisation de valeurs numériques. Le contenu des variables reste en mémoire même si vous mettez la calculatrice hors tension. Lorsque vous affectez une valeur à une variable, c’est la valeur interne à...
Page 52 Variables indicées • Il était possible sur les calculatrices CASIO ne comportant pas de fonctions LISTES de créer des variables indicées du type A [ I ] ou Z [ J ] après avoir étendu la mémoire pour Defm.
Page 53 Chapitre 2 Calculs de base 8. Mémoires k k k k k Contrôle du volume occupé de la mémoire Certaines opérations de touches occupent un octet de mémoire tandis que d’autres en occupent deux. Opérations à 1 octet: 1, 2, 3, ..., sin, cos, tan, log, In, , π, etc.
Page 54 Calculs de base Chapitre 2 Le tableau suivant indique tous les types de données qui apparaissent sur l’écran de statut de la mémoire. Type de données Signification Program Programmation Stat Calculs et graphes statistiques List Données de listes Fonctions graphiques Draw Conditions du tracé...
Page 55 Chapitre 2 Calculs de base Pour rappeler des données de variable, appuyez sur J pour afficher le menu de données de variables. 1 (V-WIN) ..Valeurs de la fenêtre d’affichage 2 (FACT) ..Facteur d’agrandissement et de réduction des axes 1 (STAT) ..
Page 56 Calculs de base Chapitre 2 1 (Tmin) ..Minimum de T 2 (Tmax) ..Maximum de T 3 (Tpth) ..Incrément de T Appuyez sur [ pour revenir au menu précédent. u u u u u Pour rappeler les facteurs d’agrandissement et de réduction Appuyez sur 2 (FACT) quand le menu de données de variables est à...
Page 57 Chapitre 2 Calculs de base σ ) ..Ecart-type des x sur une population σ ) ..Ecart-type des x sur un échantillon 3 (minX) ..Valeur minimale de x 4 (maxX) ..Valeur maximale de x Appuyez sur [ pour revenir au menu précédent. Le menu suivant apparaît si vous appuyez sur 2 (Y) quand le menu de données statistiques est à...
Page 58 Calculs de base Chapitre 2 1 (Q1) ..Premier quartile 2 (Med) ..Médiane des données entrées 3 (Q3) ..Troisième quartile 4 (Mod) ..Mode des données entrées Appuyez sur [ pour revenir au menu précédent. Le menu suivant apparaît si vous appuyez sur 4 (PTS) quand le menu de données statistiques est à...
Page 59 Chapitre 2 Calculs de base u u u u u Pour rappeler la plage d’une table de Table et Graphe et le contenu d’une table Appuyez sur [ puis sur 3 (TABL) quand le menu de données de variables est à l’écran pour afficher le menu de données de Table et Graphe.
Page 60 Chapitre Calculs de différentielles...
Page 61 Chapitre 3 Calculs de différentielles • Pour effectuer des calculs de différentielles, affichez d’abord le menu d’options (OPTN), puis entrez les valeurs indiquées dans la formule suivante. K2(CALC)[ f(x) ,∆ Accroissement/décroissement de Point pour lequel la dérivée doit être déterminée d/dx ( f (x), a, ∆x) ⇒...
Page 62 Calculs de différentielles Chapitre 3 Cette moyenne, qui est appelée la différence moyenne , est exprimée en tant que : f (a + ∆x) – f (a) f (a) – f (a – ∆x) f '(a) = –– –––––––––– ––– + –––––––––– ––– ∆x ∆x f (a + ∆x) –...
Page 63 Chapitre 3 Calculs de différentielles • Le fait d’appuyer sur A pendant le calcul d’une différentielle (lorsque le curseur n’est pas affiché à l’écran) interrompt le calcul. • Exécutez toujours les différentielles trigonométriques avec les radians (mode Rad) comme unité d’angle.
Page 64 Chapitre Graphisme Tout un éventail d’outils graphiques et un grand écran de 79 × 47 points permettent de dessiner rapidement et facilement toute une variété de graphes de fonctions. Cette calculatrice est capable de produire les graphes suivants. • Graphes de coordonnées rectangulaires (Y =) •...
Page 65 Chapitre 4 Graphisme 1. Avant de tracer un graphe k k k k k Réglage de la configuration • Avant de commencer un tracé de graphe, vérifiez le réglage de l'écran de con- figuration du menu GRAPH: Set Up P.7 à 9 k k k k k Entrée dans le mode graphique Sur le menu principal, sélectionnez le symbole GRAPH et appuyez sur w.
Page 66 Graphisme Chapitre 4 Xmin ....Abscisse minimale Xmax ....Abscisse maximale Xscl ....Echelle en x 2. Entrez une valeur pour un paramètre et appuyez sur w. La calculatrice sélectionne automatiquement le paramètre suivant pour l’entrée. • Vous pouvez aussi sélectionner un paramètre avec les touches c et f. Ymin ....
Page 67 Chapitre 4 Graphisme ptch ( X, Y ) 4. Pour sortir de la fenêtre d’affichage, appuyez sur Q. • Si vous appuyez sur w sans entrer aucune valeur, la fenêtre d’affichage disparaît. • La plage d’entrée des paramètres de fenêtre d’affichage va de –9,99E+97 à...
Page 68 Graphisme Chapitre 4 Xmin = –3.9 Ymin = –2.3 Xmax = 3.9 Ymax = 2.3 Xscl Yscl b. Appuyez sur ! 3 (V-Window) 2 (TRIG) pour initialiser la fenêtre d’affichage aux réglages suivants. Mode Deg Xmin = –360 Ymin = –1.6 Xmax = 360 Ymax = 1.6 Xscl...
Page 69 Chapitre 4 Graphisme • Vous pouvez changer les réglages de fenêtre dans un programme en utilisant la syntaxe suivante. Fenêtre d’affichage Abscisse minimale, Abscisse maximale, Echelle en X, Ordonnée minimale, Ordonnée maximale, Echelle en Y, Valeur minimale de T, Valeur maximale de T, Valeur du pas de T 3.
Page 70 Graphisme Chapitre 4 k k k k k Stockage de fonctions graphiques u u u u u Pour stocker une fonction avec coordonnées rectangulaires (Y =) Exemple Stocker l’expression suivante dans la zone de mémoire Y1: – 5 [1(Y =) (Spécifie l’expression avec coordonnées rectangulaires.) cTx-f...
Page 71 Chapitre 4 Graphisme u u u u u Pour stocker une inéquation Exemple Stocker l’inéquation suivante dans la zone de mémoire Y3: > – 2 – 6 [[1(Y>) (Spécifie l’inéquation.) Tx-cT-g (Entre l’expression.) (Stocke l’expression.) k k k k k Édition des fonctions mémorisées u u u u u Pour éditer une fonction mémorisée Exemple Remplacer l’expression y = 2x...
Page 72 Graphisme Chapitre 4 k k k k k Tracé d’un graphe Avant de tracer un graphe, vous devez d’abord définir le statut avec tracé/sans tracé de graphe. u u u u u Pour définir le statut avec tracé/sans tracé de graphe Vous pouvez définir quelles fonctions parmi celles qui sont stockées en mémoire seront utilisées pour le tracé.
Page 73 Chapitre 4 Graphisme • Les graphes paramétriques seront grossiers si les réglages effectués sur la fenêtre d’affichage donnent une valeur de pas trop grande par rapport à la différence entre les réglages minimum et maximum. Mais d’autre part, si les réglages effectués donnent une valeur de pas trop petite par rapport à...
Page 74 Graphisme Chapitre 4 1. Sur l’écran de configuration, définissez le type de graphe approprié pour le type de fonction. !Z1(Y =)Q 2. Entrez l’expression avec coordonnées rectangulaires (Y =). A!4(SKTCH)1(Cls)w 2(GRPH)1(Y =) cTx+dT-e 3. Appuyez sur w pour tracer le graphe. •...
Page 75 Chapitre 4 Graphisme 1. Sur l’écran de configuration, définissez le type de graphe approprié pour le type de fonction. !Z2(Parm) 2. Choisissez les radians comme unité d’angle par défaut (Rad). cc2(Rad)Q 3. Entrez les fonctions paramétriques. A!4(SKTCH)1(Cls)w 2(GRPH)2(Parm) hcT-ccdT, hsT-csdT) 4.
Page 76 Graphisme Chapitre 4 2. Entrez l’inéquation. A!4(SKTCH)1(Cls)w 2(GRPH)[1(Y>) Tx-cT-g 3. Appuyez sur w pour tracer le graphe. 5. Autres fonctions graphiques Les fonctions décrites dans ce paragraphe vous indiquent comment lire les coordonnées d'un point donné, et comment agrandir ou réduire un graphe. •...
Page 77 Chapitre 4 Graphisme • Graphe d’inéquation u u u u u Pour obtenir les coordonnées d’un point Exemple Déterminer les points d’intersection des graphes représentant les fonctions suivantes: – 3 = – Utilisez les paramètres de fenêtre d’affichage suivants. Xmin = –5 Ymin = –10...
Page 78 Graphisme Chapitre 4 • Pour abandonner l'opération de lecture de coordonnées, appuyez sur 1 (TRCE). • Ne pas appuyer sur la touche A pendant la lecture de coordonnées. k k k k k Défilement pendant la fonction TRACE Si le graphe dont vous êtes en train de lire les coordonnées sort de l’écran le long de l’axe x ou y, appuyez sur la touche de curseur e ou d pour faire défiler de huit points l’écran sur l’axe correspondant.
Page 79 Chapitre 4 Graphisme [1(Y =) (Définit le type de graphe.) aATx-d, ![aA!=d, b,-b!]w (Stocke l’expression.) 4(DRAW) ou w (Trace le graphe.) ↓ ↓ • La fonction entrée à l’aide de la syntaxe précédente ne peut avoir qu’une seule variable. • Vous ne pouvez pas utiliser X, Y, ou T comme nom de variable de la fonction. •...
Page 80 Graphisme Chapitre 4 !2(ZOOM) 1 (BOX) ..Agrandissement d’un graphe sur cadre 2 (FACT) ..Affichage de l’écran de définition des facteurs de zoom 3 (IN) ... Agrandissement d’un graphe selon les facteurs de zoom 4 (OUT) ..Réduction d’un graphe selon les facteurs de zoom 1 (ORIG) ..
Page 81 Chapitre 4 Graphisme 3. Utilisez les touches de curseur pour amener le pointeur à l’endroit où l’angle opposé diagonalement à l’angle précédent doit se trouver. 4. Appuyez sur w pour valider l’emplacement du second angle. La partie du graphe qui se trouve dans le cadre est automatiquement agrandie et remplit tout l’écran. •...
Page 82 Graphisme Chapitre 4 1. Après avoir tracé les graphes de ces fonctions, appuyez sur !2 (ZOOM). Le pointeur apparaît à l’écran. !2(ZOOM) 2. Utilisez les touches de curseur (d, e, f, c) pour amener le pointeur à l’endroit qui doit être le centre du nouvel affichage. 3.
Page 83 Chapitre 4 Graphisme u u u u u Pour initialiser le facteur zoom Appuyez sur !2 (ZOOM) 2 (FACT) 1 (INIT) pour initialiser le facteur zoom aux réglages suivants. Xfct = 2 Yfct = 2 • Vous pouvez utiliser la syntaxe suivante pour insérer une opération avec facteur zoom dans un programme.
Page 84 Graphisme Chapitre 4 • Les autres paramètres des menus sont identiques au menu du mode STAT, GRAPH ou TABLE. La fonction de dessin sert à dessiner des lignes et à marquer des points sur un graphe qui se trouve déjà à l’écran. Pour tous les exemples d’opérations indiqués dans ce paragraphe, on suppose que la fonction suivante a déjà...
Page 85 Chapitre 4 Graphisme Dans le mode RUN ou PRGM Voici la syntaxe de commande nécessaire pour placer un point dans ces modes. Plot <coordonnée >, <coordonnée > Exemple Placer un point à (2, 2) Utilisez les paramètres de fenêtre d’affichage suivants. Xmin = –5 Ymin...
Page 86 Graphisme Chapitre 4 u u u u u Pour afficher ou non des points dans les modes STAT, GRAPH et TABLE • Pour afficher un point 1. Après avoir tracé un graphe, affichez le menu de dessin, puis effectuez l’opération suivante pour faire apparaître le pointeur au centre de l’écran.
Page 87 Chapitre 4 Graphisme u u u u u Pour tracer une ligne entre deux points marqués Dans le mode STAT, GRAPH ou TABLE Exemple Tracer une ligne entre les deux points d’inflexion du graphe + 2)( – 2) Utilisez les paramètres de fenêtre d’affichage indiqués dans la page 1.
Page 88 Graphisme Chapitre 4 u u u u u Pour tracer une ligne dans les modes STAT, GRAPH et TABLE Exemple Tracer une ligne entre deux points d’inflexion sur le graphe représentant y = x(x + 2)(x– 2) 1. Après avoir représenté graphiquement la fonction, affichez le menu de dessin puis effectuez l’opération suivante pour faire apparaître le pointeur sur l’écran graphique.
Page 89 Chapitre 4 Graphisme Dans le mode RUN ou PRGM Exemple Tracer une perpendiculaire à l’axe à partir du point (x, y) = (2, 6) sur le graphe y = 3x Utilisez les paramètres de fenêtre d’affichage suivants: Xmin = –2 Ymin = –2 Xmax = 5...
Page 90 Graphisme Chapitre 4 2. Utilisez les touches de curseur d et e pour déplacer la ligne vers la gauche ou la droite, puis appuyez sur w pour marquer la ligne à la position choisie. e ~ ew • Pour tracer une horizontale, appuyez simplement sur 2 (Hztl) au lieu de1 (Vert), et utilisez les touches f et c pour déplacer l’horizontale sur l’écran.
Page 91 Chapitre Table et graphe Le menu de table et graphe permet de créer des tables numériques de fonctions stockées dans la mémoire. Vous pouvez aussi utiliser plusieurs fonctions pour créer des tables. Comme le mode TABLE & GRAPH utilise la même liste de fonctions que le mode GRAPH pour représenter les fonctions, il n’est pas nécessaire d’entrer les mêmes fonctions dans différents modes.
Page 92 Chapitre 5 Table et graphe Pour entrer dans le mode de table, appuyez sur m pour afficher le menu principal, utilisez les touches de curseur pour sélectionner le symbole TABLE, puis appuyez sur w. Voici l’écran initial du mode de table. Pour créer une table, vous devez désigner la plage de la variable.
Page 93 Table et graphe Chapitre 5 k k k k k Écran de configuration (voir l'exemple d'écran ci-dessous) u u u u u Pour affecter automatiquement des valeurs en fonction d’une plage Exemple Affecter les valeurs de – 3 à 3, par incréments de 1 (sept valeurs en tout) !Z1(RANG)w 3(RANG)
Page 94 Chapitre 5 Table et graphe 4. Génération d’une table numérique Avant de créer une table numérique, vous devez sélectionner les fonctions que vous voulez utiliser. Utilisez les touches de curseur f et c pour amener la surbrillance sur la fonction que vous voulez utiliser, puis appuyez sur 1 (SEL) pour la sélectionner.
Page 95 Table et graphe Chapitre 5 5. Édition d’une table Vous pouvez utiliser l’écran d’édition pour ajouter des lignes à ou supprimer des lignes d’une table existante. Appuyez sur 2 (ROW) pour afficher le menu d’édition de table. 2(ROW) 1 (DEL) ..Supprime une ligne à la position du curseur. 2 (INS) ..
Page 96 Chapitre 5 Table et graphe 3(G-CON) Lors de la représentation graphique d’une table dont les valeurs ont été générées à partir de plus d’une fonction, tous les graphes de toutes ces fonctions sont tracés en même temps. Vous pouvez régler les paramètres des axes en utilisant la P.52 fenêtre d’affichage.
Page 97 Chapitre Listes Une liste est une sorte de casier qui vous permet de stocker des paramètres multiples. Avec cette calculatrice, vous pouvez remplir six listes dont le contenu pourra être utilisé dans des calculs arithmétiques, des calculs statistiques ou pour le graphisme. Numéro d’élément Plage d’affichage Élément...
Page 98 Chapitre 6 Listes k k k k k Mise en relation des données de différentes listes Opération Graphes Opération sur les listes Exemple: List 1 + List 2 {1, 2, 3} + {4, 5, 6} List 1 + 3 Représentation Opérations internes graphique à...
Page 99 Listes Chapitre 6 1. Constitution de listes (Menu LIST) Sélectionnez le symbole LIST sur le menu principal et entrez dans le mode LIST pour enregistrer des données dans une liste et manipuler les données de cette liste. u u u u u Pour entrer des valeurs une à une Utilisez d et e pour passer d’une liste à...
Page 100 Chapitre 6 Listes u u u u u Pour entrer une série de valeurs 1. Utilisez f pour amener le curseur sur le nom de la liste. ffff 2. Utilisez d et e pour amener le curseur sur une autre liste. 3.
Page 101 Listes Chapitre 6 u u u u u Pour supprimer un élément 1. Utilisez f, c, d ou e pour amener le curseur sur l’élément que vous voulez supprimer. 2. Appuyez sur [ pour afficher le menu d’opération sur les éléments. 3.
Page 102 Chapitre 6 Listes 2. Appuyez sur [ pour afficher le menu d’opération sur les éléments (s’il n’est pas déjà affiché). 3. Appuyez sur 2(DEL-A). Le menu de fonctions change pour confirmer la sup- pression de tous les éléments de la liste. 2(DEL-A) 4.
Page 103 Listes Chapitre 6 3. Entrez la valeur souhaitée dans le nouvel élément (4 dans notre exemple) et appuyez sur w. • L’insertion d’un élément n’affecte pas les éléments des autres listes. Si la donnée de la liste où vous avez inséré un élément est en relation avec des données de listes voisines, l’insertion d’un élément peut être à...
Page 104 Chapitre 6 Listes u u u u u Pour classer plusieurs listes Vous pouvez mettre en relation plusieurs listes pour les classer de sorte que tous leurs éléments soient arrangés en fonction d’une liste servant de référence. La liste de référence est classée dans l’ordre ascendant ou descendant, et les éléments des listes qui sont en relation sont mis en ordre mais de manière à...
Page 105 Listes Chapitre 6 3. Traitement des données d’une liste (Menu RUN) Les données d’une liste peuvent être utilisées pour les calculs arithmétiques et de fonctions. Vous disposez de tout un éventail de fonctions qui permettent de traiter les données d’une liste. Vous pouvez en particulier effectuer les opérations suivantes. •...
Page 106 Chapitre 6 Listes u u u u u Pour remplacer toutes les valeurs des éléments par la même valeur (Fill) K 1 (LIST) 4 (Fill) <valeur> , 1 (List) <numéro de liste 1-6 > Exemple Remplacer toutes les valeurs de la liste 1 (36, 16, 58, 46, 56) par le nombre 3 AK1(LIST)4(Fill) d,1(List)b)w...
Page 107 Listes Chapitre 6 u u u u u Pour trouver la valeur minimale d’une liste (Min) K 1 (LIST) [2 (Min) [ [ 1 (List) <numéro de liste 1-6> Exemple Trouver la valeur minimale dans la liste 1 (36, 16, 58, 46, 56) AK1(LIST)[2(Min) [[1(List)b)w u u u u u Pour trouver la valeur maximale d'une liste (Max)
Page 108 Chapitre 6 Listes u u u u u Pour calculer la moyenne des valeurs d’une liste (Mean) K 1 (LIST) [ 4 (Mean) [ [ 1 (List) <numéro de liste 1-6> Exemple Calculer la moyenne des valeurs de la liste 1 (36, 16, 58, 46, 56) AK1(LIST)[4(Mean) [[1(List)b)w u u u u u Pour calculer la moyenne des valeurs dont la fréquence est définie...
Page 109 Listes Chapitre 6 u u u u u Pour calculer la médiane des valeurs dont la fréquence est définie (Med) Cette opération utilise deux listes: une qui contient des valeurs et une autre qui indique le nombre de fois que chaque valeur apparaît. La fréquence des données de l’élément 1 de la première liste est indiquée par la valeur de l’élément 1 de la liste 2.
Page 110 Chapitre 6 Listes k k k k k Messages d’erreur • Un calcul impliquant deux listes exécute l’opération entre les éléments correspondants. Par conséquent, si les deux listes ne contiennent pas le même nombre de valeurs (donc si leurs dimensions sont différentes), une erreur de dimension (Dim ERROR) se produira.
Page 111 Listes Chapitre 6 u u u u u Pour affecter le contenu d’une liste à une autre liste Utilisez a pour affecter le contenu d’une liste à une autre. Exemple 1 Affecter le contenu de la liste 3 à la liste 1 K1(LIST)1(List)da1(List)bw Au lieu d’appuyer sur 1 (List) d dans l’opération précédente, vous pouvez entrer !{e b,gf,cc!}.
Page 112 Chapitre 6 Listes u u u u u Pour utiliser dans un calcul le contenu d’une liste, stocké dans la mémoire de dernier résultat Exemple Multiplier le contenu de la liste, stocké dans la mémoire de dernier résultat par 36 K1(LIST)1(List)!K*dgw •...
Page 113 Listes Chapitre 6 Exemple 1 Utiliser la liste 3 pour calculer le sinus (liste 3) Utilisez les radians comme unité d’angle. sK1(LIST)1(List)dw –0,158 La liste qui en résulte 0,8268 est stockée dans le mémoire de –8E–3 dernier résultat. Au lieu d’effectuer l’opération précédente 1 (List) d, vous pouvez aussi entrer !{ eb,gf,cc!}.
Page 114 Chapitre Graphes et calculs statistiques Ce chapitre explique comment entrer des données statistiques dans des listes et comment calculer la moyenne, le maximum et d’autres valeurs statistiques. Il indique aussi comment effectuer des calculs de régression. 1. Avant d’effectuer des calculs statistiques 2.
Page 115 Chapitre 7 Graphes et calculs statistiques 1. Avant d’effectuer des calculs statistiques Sur le menu principal, sélectionnez le symbole STAT pour entrer dans le mode de statistiques et afficher les listes des données statistiques. Utilisez ces listes pour entrer des données et effectuer des calculs statistiques. Utilisez f, c, d et e pour déplacer la surbrillance sur les listes.
Page 116 Graphes et calculs statistiques Chapitre 7 k k k k k Introduction de données dans les listes Entrez les deux groupes de données précédants dans les listes 1 et 2. a.fwb.cw c.ewewf.cw -c.bwa.dw b.fwcwc.ew Après avoir entré les données, vous pouvez les utiliser pour tracer des graphes ou faire des calculs statistiques.
Page 117 Chapitre 7 Graphes et calculs statistiques 1(SEL) ..Sélection du graphe (GPH1, GPH2, GPH3) 4(SET) ..Réglages du graphe (type de graphe, affectation dans les listes) Appuyez sur [ pour revenir au menu précédent. • Vous pouvez définir le statut du graphe (avec/sans tracé), le type de graphe et d’autres paramètres pour chaque graphe du menu (GPH1, GPH2, GPH3).
Page 118 Graphes et calculs statistiques Chapitre 7 k k k k k Définition des paramètres de la représentation graphique 1. Statut avec ou sans tracé de graphe (SELECT) L’opération suivante peut être utilisée pour définir le statut (On/Off) de chaque graphe du menu.
Page 119 Chapitre 7 Graphes et calculs statistiques 2. Réglages généraux de graphe (SET) Ce paragraphe explique comment utiliser l’écran de réglages généraux pour effectuer les réglages suivants pour chaque graphe (GPH1, GPH2, GPH3). • Type de graphe Le type de graphe par défaut pour tous les graphes est un diagramme de disper- sion, mais vous avez un grand choix d’autres diagrammes statistiques.
Page 120 Graphes et calculs statistiques Chapitre 7 2. Utilisez le menu de touches de fonction pour sélectionner la zone StatGraph. 1 (GPH1) ..Graphe 1 2 (GPH2) ..Graphe 2 3 (GPH3) ..Graphe 3 u u u u u Pour sélectionner le type de graphe (G-type) 1.
Page 121 Chapitre 7 Graphes et calculs statistiques 1 (Log) ..Graphe de régression logarithmique 2 (Exp) ..Graphe de régression exponentielle 3 (Pwr) ..Graphe de régression de puissance 1 (Bar) ..Diagramme en bâtons 2 (Line) ..Graphe linéaire 3 (Both) ..Diagramme en bâtons et graphe linéaire Appuyez sur [ pour revenir au menu précédent.
Page 122 Graphes et calculs statistiques Chapitre 7 2. Utilisez le menu de touches de fonction pour sélectionner le nom de la liste de données dont les valeurs doivent être représentées sur l’axe du graphe. 1 (List1) ..Liste 1 2 (List2) ..Liste 2 3 (List3) ..
Page 123 Chapitre 7 Graphes et calculs statistiques u u u u u Pour sélectionner le type de point (M-Type) 1. Quand l’écran de réglages généraux est affiché, utilisez f et c pour amener la surbrillance sur M-Type. 2. Utilisez le menu de touches de fonction pour sélectionner le type de point souhaité. 1 ( ) ....
Page 124 Graphes et calculs statistiques Chapitre 7 u u u u u Pour sélectionner la liste de données pour un diagramme en bâtons et un graphe linéaire (Both) 1. Quand l’écran de réglages genéraux est affiché, utilisez f et c pour amener la surbrillance sur Bar.
Page 125 Chapitre 7 Graphes et calculs statistiques k k k k k Tracé d’un graphe linéaire xy Les paramètres à données doubles peuvent être utilisés pour tracer un diagramme P.109 de dispersion sur lequel les points sont reliés par un graphe linéaire (G-Type) Appuyez sur Q pour revenir à...
Page 126 Graphes et calculs statistiques Chapitre 7 Exemple Afficher les résultats du calcul des paramètres d’une régression logarithmique à partir de l’exemple traité paragraphe 2, chapitre 7 [1(Log) k k k k k Représentation graphique des résultats Vous pouvez utiliser le menu de résultats de calcul pour représenter la formule de régression à...
Page 127 Chapitre 7 Graphes et calculs statistiques 3. Calcul et représentation graphique de données statistiques à variable unique Les données à variable unique sont des données ne comprenant qu’une seule vari- able. Si vous calculez la grandeur moyenne des élèves d’une classe, par exemple, il n’y a qu’une variable, la grandeur.
Page 128 Graphes et calculs statistiques Chapitre 7 La distribution des caractéristiques d’articles produits selon des normes fixes (par exemple longueur du composant) font partie de la distribution normale. Plus il y a de P.109 données, plus on s’approche de la distribution normale. (G-Type) A partir de la liste de données statistiques, appuyez sur 1 (GRPH) pour afficher le (N•Dis)
Page 129 Chapitre 7 Graphes et calculs statistiques k k k k k Diagramme circulaire Sur la liste de données statistiques, appuyez sur 1 (GRPH) pour afficher le menu P.109 de graphes, appuyez sur [ 4 (SET) et choisissez le diagramme circulaire comme (G-Type) type de graphe pour le graphe que vous voulez utiliser (GPH1, GPH2, GPH3).
Page 130 Graphes et calculs statistiques Chapitre 7 Exemple Exécuter l’opération A + B Après avoir tracé le diagramme circulaire, effectuez l’opération suivante. !3(GSLV) aA+aB Le résultat indique que A et B représentent 35% des données. k k k k k Diagramme en bâtons empilés Sur la liste des données statistiques, appuyez sur 1 (GRPH) pour afficher le menu P.109 de graphes, appuyez sur [ 4 (SET) et choisissez le diagramme en bâtons empilés...
Page 131 Chapitre 7 Graphes et calculs statistiques • Les écrans suivants montrent ce qui passe si vous utilisez la fonction TRACE (!1 (TRCE)) lorsqu’un diagramme en bâtons empilés est affiché. !1(TRCE) • Une pression sur f et c déplace la surbrillance vers le haut ou le bas à l’intérieur du même graphe.
Page 132 Graphes et calculs statistiques Chapitre 7 • Un diagramme en bâtons peut comprendre jusqu’à 14 éléments de données. Si vous essayez de tracer un diagramme en bâtons pour une liste contenant plus de 14 éléments de données, une erreur se produira (Dim ERROR). •...
Page 133 Chapitre 7 Graphes et calculs statistiques k k k k k Diagramme en bâtons et graphe linéaire Sur la liste des données statistiques, appuyez sur 1 (GRPH) pour afficher le menu P.110 de graphes, appuyez sur [4 (SET) et choisissez Both comme type de graphe (G-Type) pour le graphe que vous voulez utiliser (GPH1, GPH2, GPH3).
Page 134 Graphes et calculs statistiques Chapitre 7 4. Calcul et représentation graphique de données statistiques à variable double Dans “Traçage d’un diagramme de dispersion”, nous avons affiché un diagramme de dispersion et effectué le calcul d’une régression logarithmique. Procédons de la même façon pour les six fonctions de régression suivantes.
Page 135 Chapitre 7 Graphes et calculs statistiques 4(DRAW) Voici la signification des paramètres précédents. a ..Pente de graphe Med-Med b ..Intersection de de graphe Med-Med k k k k k Graphe de régression quadratique P.114 Un graphe de régression quadratique représente la connexion des points d’un diagramme de dispersion.
Page 136 Graphes et calculs statistiques Chapitre 7 4(DRAW) Voici la signification des paramètres précédents. a ..Terme constant de la régression b ..Coefficient de régression (pente) r ..Coefficient de corrélation k k k k k Graphe de régression exponentielle P.114 La régression exponentielle exprime y comme proportion de la fonction exponentielle a ×...
Page 137 Chapitre 7 Graphes et calculs statistiques [3(Pwr) 4(DRAW) Voici la signification des paramètres précédents. a ..Coefficient de régression b ..Puissance de régression r ..Coefficient de corrélation k k k k k Affichage de résultats statistiques à variable double P.114 Les statistiques à...
Page 138 Graphes et calculs statistiques Chapitre 7 ...... Moyenne des données de liste ....Somme des données de liste Σ ....Somme des carrés des données de liste Σ σ ....Écart-type sur une population de données de liste ....Écart-type sur un échantillon de données de liste σ...
Page 139 Chapitre 7 Graphes et calculs statistiques k k k k k Graphes multiples Vous pouvez tracer plus d’un graphe sur le même écran en procédant comme indiqué P.106 dans “Changement des paramètres du graphe” pour définir le statut avec tracé (On) de deux ou des trois graphes, puis appuyez sur 4 (DRAW).
Page 140 Graphes et calculs statistiques Chapitre 7 5. Réglage de la fenêtre d’affichage Dans tous les exemples cités jusqu’à présent, les valeurs étaient calculées en fonction des réglages de la fenêtre d’affichage et le tracé de graphe était automatique. La représentation automatique est valide quand le paramètre S-Wind de la fenêtre d’affichage est réglé...
Page 141 Chapitre 7 Graphes et calculs statistiques Exemple Représenter l’histogramme correspondant au classement des données suivantes en 5 classes d’amplitude identique. Liste 2 Liste 1 • Entrez les valeurs dans les listes 1 et 2. • Réglez le paramètre S-Wind (SET UP) sur Man. •...
Page 142 Graphes et calculs statistiques Chapitre 7 6. Calculs statistiques Tous les calculs statistiques étaient effectués jusqu’à présent après l’affichage d’un graphe. Voici maintenant comment utiliser seulement les calculs statistiques. u u u u u Pour définir les listes de données de calculs statistiques Vous devez entrer des données statistiques pour le calcul que vous voulez effectuer et spécifier où...
Page 143 Chapitre 7 Graphes et calculs statistiques Vous pouvez appuyer maintenant sur f ou c pour voir les caractéristiques de la variable. Pour les détails sur la signification des valeurs statistiques, voir “Affichage de résultats P.117 statistiques à variable unique”. k k k k k Calculs statistiques à variable double Dans les exemple précédents “Graphe de régression linéaire”...
Page 144 Graphes et calculs statistiques Chapitre 7 Maintenant, vous pouvez utiliser les fonctions suivantes. 1 (X) .... Régression linéaire 2 (Med) ..Régression Med-Med 3 (X^2) ..Régression quadratique 1 (Log) ..Régression logarithmique 2 (Exp) ..Régression exponentielle 3 (Pwr) ..Régression de puissance La signification des paramètres qui apparaissent à...
Page 145 Chapitre 7 Graphes et calculs statistiques 3. Sur le menu principal, sélectionnez le symbole RUN et entrez dans le mode RUN. 4. Appuyez sur les touches suivantes. ea(valeur de K3(STAT)2( )w La valeur estimée est affichée pour = 40. baaa(valeur de 1( )w La valeur estimée est affichée pour...
Page 146 Chapitre Programmation 1. Avant la programmation 2. Exemples de programmation 3. Mise au point d’un programme 4. Calcul du nombre d’octets utilisés par un programme 5. Accès secret 6. Recherche d’un fichier 7. Édition d’un programme 8. Effacement d’un programme 9.
Page 147 Chapitre 8 Programmation 1. Avant la programmation La programmation permet d’effectuer rapidement des calculs complexes et répétitifs. Les commandes et les calculs sont exécutés dans l’ordre qui est utilisé lors des calculs manuels à instructions multiples. Les programmes peuvent être stockés sous des noms de fichiers faciles à...
Page 148 Programmation Chapitre 8 2. Exemples de programmation Exemple 1 Calculer la surface et le volume de trois octaèdres réguliers ayant les dimensions indiquées sur le tableau suivant Stocker la formule de calcul sous le nom de fichier OCTA. Longueur d’une face (A) Surface (S) Volume (V) 7 cm...
Page 149 Chapitre 8 Programmation • Appuyez sur 4 (SYBL) pour afficher un menu des symboles qui peuvent être entrés. 4(SYBL) • Vous pouvez effacer un caractère lors de l’enregistrement du nom de fichier en amenant le curseur sur le caractère que vous voulez supprimer et en appuyant sur D. 3.
Page 150 Programmation Chapitre 8 u u u u u Pour changer de mode dans un programme • Appuyez sur 3 (MENU) quand l’écran de programmation apparaît pour afficher un menu de changement de mode. Vous pouvez utiliser ce menu pour changer de mode en cours de programmation.
Page 151 Chapitre 8 Programmation Surface S ... c*!9d*aAxw Volume V .... !9c/d*aAMdw Si vous entrez simplement le calcul ci-dessus, la calculatrice l’exécutera sans s’arrêter du début à la fin. Les commandes suivantes permettent d’interrompre le calcul pour entrer des valeurs et afficher les résultats intermédiaires. ? : Cette commande interrompt l’exécution d’un programme et affiche un point d’inter- rogation pour indiquer l’entrée d’une valeur devant être affectée à...
Page 152 Programmation Chapitre 8 1 (EXE) ou w (Valeur de A) Résultat intermédiaire produit par ^ • Si vous appuyez sur w quand le résultat final d’un programme est affiché, tout le programme sera de nouveau exécuté. • Vous pouvez aussi exécuter un programme dans le mode RUN en entrant: Prog ”<nom de fichier>”...
Page 153 Chapitre 8 Programmation 3. Mise au point d’un programme Un problème apparaissant dans un programme et l’empêchant de se dérouler normalement est appelé un “bogue” et l’élimination de ce problème est appelé “débogage” ou “mise au point”. Les symptômes suivants indiquent que votre pro- gramme contient une erreur (un bogue) et qu’un débogage est nécessaire.
Page 154 Pour enregistrer un code Exemple Créer un fichier de programme sous le nom AREA et le protéger par le code CASIO 1. Quand la liste de programmes est à l’écran, appuyez sur 3 (NEW) pour enregistrer le nom de fichier du nouveau programme.
Page 155 Pour rappeler un programme Exemple Rappeler le fichier nommé AREA qui est protégé par le code d’accès CASIO 1. Dans la liste de programmes, utilisez f et c pour amener la surbrillance sur le nom du programme que vous voulez rappeler.
Page 156 Programmation Chapitre 8 2. Quand la surbrillance est sur le nom de fichier souhaité, appuyez sur 2 (EDIT) pour rappeler le fichier. 2(EDIT) u u u u u Pour localiser un fichier par son nom Exemple Faire une recherche de nom pour rappeler le programme nommé OCTA 1.
Page 157 Chapitre 8 Programmation 7. Édition d’un programme u u u u u Pour éditer un programme 1. Recherchez le nom de fichier correspondant au programme que vous voulez modifier. 2. Rappelez le programme. • La méthode utilisée pour modifier un programme est comparable à celle utilisée pour l’édition de calculs manuels.
Page 158 Programmation Chapitre 8 Comparez ce programme à celui effectué pour le calcul de la surface et du volume d’un octaèdre régulier. Longueur d’une face A .. !W[1(?)aaA[3(:) Surface S ...... c*!9d*aAx[[2(^) Volume V ....... !9c/d*aAMd Vous pouvez donc créer le programme TETRA en effectuant les changements suivants dans le programme OCTA.
Page 159 Chapitre 8 Programmation 1 (EXE) ou w (Valeur de A) 8. Effacement d’un programme Vous disposez de deux méthodes pour supprimer un nom de fichier et le programme correspondant. • Effacement d’un programme précis • Effacement de tous les programmes. u u u u u Pour supprimer un programme précis 1.
Page 160 Programmation Chapitre 8 2. Appuyez sur [ 1 (DEL). [1(DEL) 3. Appuyez sur 1 (YES) pour supprimer le programme sélectionné ou sur 4 (NO) pour abandonner l’opération sans rien supprimer. u u u u u Pour supprimer tous les programmes 1.
Page 161 Chapitre 8 Programmation 1 (?) ..... Commande d’entrée 2 (^) ... Commande de sortie 3 (CLR) ..Menu de commandes d’effacement P.151 4 (DISP) ..Menu de commandes d’affichage P.152 1 (REL) ..Menu d’opérateurs relationnels avec saut conditionnel P.152 2 (I/O) ..
Page 162 Programmation Chapitre 8 Menu de commandes de contrôle (CTL) Quand le menu de programmation est à l’écran, appuyez sur 2 (CTL) pour afficher le menu de commandes de contrôle. 2(CTL) 1 (Prog) ..Commande de branchement vers un autre programme 2 (Rtrn) ..
Page 163 Chapitre 8 Programmation Menu de commandes d’affichage (DISP) Quand le menu de programmation est à l’écran, appuyez sur [ 4 (DISP) pour afficher le menu de commandes d’affichage. [4(DISP) 1 (Stat) ..Commande de tracé de graphe statistique 2 (Grph) ..Commande de tracé de graphe 3 (TABL) ..
Page 164 Programmation Chapitre 8 Menu de commandes d’entrée/sortie (I/O) Quand le menu de programmation est à l’écran, appuyez sur [[2 (I/O) pour afficher le menu de commandes d’entrée/sortie. [[2(I/O) 1 (Send) ..Commande Send( 2 (Recv) ..Commande Receive(...
Page 165 Chapitre 8 Programmation 10. Guide des commandes k k k k k Index des commandes Break ..................159 ClrGraph ................163 ClrList ..................163 ClrText ................... 163 DispTable ................164 Do~LpWhile ................158 DrawTG-Con, DrawTG-Plt ............ 164 DrawGraph ................164 DrawStat ................
Page 166 Programmation Chapitre 8 [Crochets] ......Les crochets doivent être utilisés pour indiquer des paramètres qui sont optionnels. N’insérez pas de cro- chets quand vous entrez une commande. Expressions numériques ..Les expressions numériques, telles que 10, 10 + 20, A, indiquent des constantes, des calculs, des constantes numériques, ou autres.
Page 167 Chapitre 8 Programmation Retour (_ Fonction: Il relie deux instructions pour qu’elles soient exécutées dans l’ordre sans interruption. Description: 1. Le retour fonctionne de la même façon que la commande d’instructions multi- ples. 2. L’utilisation du retour à la place de la commande d’instructions multiples facilite la lecture du programme affiché.
Page 168 Programmation Chapitre 8 For~To~Next Fonction: Cette commande répète tout ce qui se trouve entre l’instruction For (de) et l’instruction Next (suivant). La valeur initiale est affectée à la variable de référence à la première exécution, puis cette variable est incrémentée de 1 à chaque exécution. L’exécution se poursuit jusqu’à...
Page 169 Chapitre 8 Programmation Description: 1. Cette commande est fondamentalement identique à For~To~Next. La seule différence est que vous pouvez spécifier l’incrément. 2. L’omission de cette valeur impose 1 comme incrément. 3. La définition d’une valeur initiale inférieure à la valeur finale et d’un incrément positif incrémente la variable de référence à...
Page 170 Programmation Chapitre 8 Description: 1. Cette commande répète les commandes contenues dans la boucle tant que sa condition est vraie. Quand la condition devient fausse, l’exécution se poursuit à partir de l’instruction suivant l’instruction WhileEnd. 2. Comme la condition vient après l’instruction While, elle est testée (vérifiée) avant que les commandes à...
Page 171 Chapitre 8 Programmation 3. Un sous-programme peut être utilisé à plusieurs endroits à l’intérieur d’un même programme principal, ou il peut être appelé par un certain nombre de programmes principaux. Programme principal Sous-programmes Prog ”D” Prog ”C” Prog ”E” Prog ”I” Prog ”J”...
Page 172 Programmation Chapitre 8 Exemple: For 2 → I To 10_ If I = 5_ Then ”STOP” : Stop_ IfEnd_ Next Ce programme compte de 2 à 10. Cependant, quand le compte atteint 5, il termine l’exécution et le message “STOP” est affiché. k k k k k Commandes de saut (JUMP) Fonction: Cette commande est un saut avec compteur qui décrémente la valeur d’une variable de référence d’une unité, puis saute quand la valeur de la variable est...
Page 173 Chapitre 8 Programmation 2. Cette commande peut être utilisée pour revenir au début d’un programme ou pour sauter à un endroit quelconque du programme. 3. Cette commande peut être combinée aux sauts conditionnels et aux sauts avec compteurs. 4. S’il n’y a aucune instruction Lbl dont la valeur correspond à celle définie par l’instruction Goto, une erreur (Go ERROR) se produit.
Page 174 Programmation Chapitre 8 Description: 1. Le saut conditionnel compare le contenu de deux variables ou les résultats de deux expressions, et le saut est exécuté ou non selon les résultats de la comparaison. 2. Si le résultat de la comparaison est vrai, l’exécution se poursuit à partir de l’instruction qui suit la commande ⇒.
Page 175 2. DrawTG-Con produit un graphe à points connectés tandis que DrawTG-Plt produit un graphe à points séparés. k k k k k Commandes d’entrée/sortie (I/O) k k k k k Commandes entrées/sorties avec un analyseur (CASIO Data Analyzer) Receive ( Fonction: Cette commande reçoit les données d’un analyseur (CASIO Data...
Page 176 Programmation Chapitre 8 2. Les données qui peuvent être reçues d’un analyseur (CASIO Data Analyzer) en utilisant de cette commande sont les suivantes: • Valeurs affectées aux variables • Données de liste (toutes les valeurs - des valeurs individuelles ne peuvent pas être spécifiées)
Page 177 Chapitre 8 Programmation 11. Affichage de texte Il suffit de mettre un texte entre guillemets pour l’inclure dans un programme. Ce texte sera affiché pendant l’exécution du programme, ce qui signifie que vous pouvez ajouter des labels pour entrer des messages et résultats. Programme Affichage ? →...
Page 178 Programmation Chapitre 8 L’exécution du programme produit le résultat indiqué ici. k k k k k Utilisation des fonctions de table et graphe dans un programme m PRGM w3(MENU) 3(GRPH) P.80 L’utilisation des fonctions de table et graphe dans un programme permet de créer des tables numériques et d’effectuer des opérations graphiques.
Page 179 Chapitre 8 Programmation Graphe k k k k k Utilisation des fonctions de classement de listes dans un programme P.86 Cette commande vous permet de classer les données de listes dans un ordre as- cendant ou descendant. • Ordre ascendant SortA ( List 1, List 2, List 3) Listes à...
Page 180 Programmation Chapitre 8 • La définition caractéristique d’un diagramme en bâtons empilés, d’un diagramme en bâtons ou d’un graphe linéaire est la suivante. Diagramme en bâtons empilés: ..S-Gph1 DrawOn, StackedBar, List1_ Diagramme en bâtons: ....S-Gph1 DrawOn, Bar, List1_ Graphe linéaire: ......
Page 181 Chapitre 8 Programmation k k k k k Exécution de calculs statistiques • Calcul statistique à une variable unique 1-Variable List1, List2 Données de la fréquence (Frequency) Données de l’axe x (XList) 31[11Q • Calcul statistique à variable double 2-Variable List1, List2, List3 Données de la fréquence (Frequency) Données de l’axe y (YList) Données de l’axe x (XList)
Page 182 Exemple Constituer une liste de variables indicées Les modèles de calculatrices CASIO ne disposant pas de la fonction List pouvaient utiliser des variables indicées du type Z [ I ]. Nous allons comparer 2 programmes permettant de constituer une liste de D vari- ables indicées.
Page 183 Ce chapitre contient toutes les informations qu’il est nécessaire de connaître pour échanger des programmes entre deux calculatrices graphiques scientifiques CASIO, raccordées entre elles par le câble vendu en option SB-62. Pour transférer les données entre une calculatrice et un ordinateur personnel, vous devez acheter une interface optionnelle.
Page 184 Câble SB-62 • Les connecteurs doivent rester couverts lorsqu’ils ne sont pas utilisés. u u u u u Transfert de données graphiques scientifiques CASIO Les calculatrices CASIO* peuvent échanger des données ou programmes entre elles directement avec un câble ou par l’intermédiaire d’un PC, grâce à une inter- face FX Windows (en option).
Page 185 4. Raccordez la calculatrice à l’interface. 5. Mettez la calculatrice sous tension puis l’ordinateur. • Une fois que la communication des données est terminée, mettez la calculatrice, puis l’ordinateur personnel hors tension et débranchez les deux appareils. GRAPH 25+...
Page 186 3. Connexion de la calculatrice à une imprimante d’étiquettes CASIO Après avoir raccordé la calculatrice à une imprimante d’étiquettes CASIO avec un câble SB-62 en option, vous pouvez utiliser l’imprimante d’étiquettes pour imprimer les données figurant sur l’écran de la calculatrice. Voir le mode d’emploi de l’imprimante d’étiquettes pour les détails à...
Page 187 Communications de données Chapitre 9 4. Avant de communiquer des données Sur le menu principal, sélectionnez le symbole LINK et entrez dans le mode LINK. Le menu principal servant à la communication de données apparaît à l’écran. Image Set: ..Indique les conditions de transmission de graphes. P.182 Off: Indique que les graphes ne sont pas transférés.
Page 188 Chapitre 9 Communications de données 5. Exécution d’un transfert de données Raccordez les deux machines, puis effectuez les opérations suivantes. Machine réceptrice Pour configurer la calculatrice pour la réception de données, appuyez sur 2 (RECV) quand le menu de communication de données est affiché. 2(RECV) La calculatrice se met dans le mode d’attente, prête pour la réception des données.
Page 189 Communications de données Chapitre 9 Utilisez les touches de curseur f et c pour amener le curseur sur le type de données que vous voulez sélectionner, puis appuyez sur 1 (SEL) pour valider votre sélection. Les types de données sélectionnés sont marqués du signe “'”. Appuyez maintenant sur 4 (TRAN) pour les envoyer.
Page 190 Chapitre 9 Communications de données Nom du type de données 1 (YES) ..Remplace les données existantes de la machine réceptrice par les nouvelles. 4 (NO) ..Passe au type de données suivant. Avec contrôle du code d’accès: Si un fichier est protégé, un message apparaît pour vous demander d’entrer le code d’accès.
Page 191 Communications de données Chapitre 9 L’écran de la machine émettrice et celui de la machine réceptrice qui apparaissent après le transfert de données affichent les caractéristiques suivantes. Machine émettrice Machine réceptrice Appuyez sur A pour revenir au menu principal de communication de données. u u u u u Pour transmettre des données de sauvegarde Cette opération permet de transmettre tout le contenu de la mémoire, réglages de modes compris.
Page 192 à l’ordinateur raccordé. u u u u u Pour transférer un écran P.175 1. Raccordez la machine à un ordinateur personnel ou à une imprimante CASIO. 2. Sur le menu principal de communication de données, appuyez sur 4 (IMGE), P.177 l’affichage suivant apparâit.
Page 193 Communications de données Chapitre 9 7. Précautions lors la communication de données Respectez les précautions suivantes lorsque vous effectuez une communication de données. • Une erreur se produit quand vous essayez d’envoyer des données à une ma- chine réceptrice qui n’est pas en attente de réception. Dans ce cas, appuyez sur A pour effacer l’erreur et recommencez l’opération, après avoir réglé...
Page 194 Chapitre Répertoire de programmes 1 Analyse du facteur premier 2 Plus grand dénominateur commun 3 Valeur test t 4 Cercle et tangentes 5 Rotation d’une figure Avant d’utiliser le répertoire de programmes • Vérifiez le nombre d’octets libres avant d’effectuer une programmation.
Page 195 FEUILLE DE PROGRAMME Programme pour Analyse du facteur premier Description Génération des facteurs premiers d’entiers positifs arbitraires. Pour 1 < < 10 Les nombres premiers sont produits à partir de la plus petite valeur. “END” est affiché à la fin du programme. (Aperçu) est divisé...
Page 196 Ligne Programme Nom de fichier " " → Goto Goto ÷ → ⇒ Frac Goto → ÷ ⇒ → ⇒ ⇒ Goto Frac ÷ Goto Goto → Goto ÷ × – ⇒ Goto ÷ → Goto " " Goto...
Page 197 FEUILLE DE PROGRAMME Programme pour Plus grand dénominateur commun Description La division générale euclidienne est utilisée pour déterminer le plus grand dénominateur commun pour deux entiers a et b. Pour | |, | | < 10 , en prenant des valeurs positives < 10 (Aperçu) = max |, |...
Page 198 Ligne Programme Nom de fichier " " → " " → → → < Goto ⇒ → → → (–) ÷ × – → C Goto ⇒ Goto → → Goto a, n b, n...
Page 199 FEUILLE DE PROGRAMME Programme pour Valeur test Description La moyenne (moyenne sur un échantillon) et l’écart-type sur un échantillon peuvent être utilisés pour obtenir une valeur test (x – m) : moyenne des données n– (x – m) : écart-type de données sur un échantillon σ...
Page 200 Ligne Programme Nom de fichier → List l-Var List " " → – ÷ σ ÷ → –1 " " Goto • Tableau de répartition Les valeurs en haut du tableau indiquent la probabilité (probabilité à dou- ble face) que la valeur absolue de soit supérieure aux valeurs du tab- leau pour un degré...
Page 201 FEUILLE DE PROGRAMME Programme pour Cercle et tangentes Description Formule pour le cercle: Formule pour la droite tangente (x',y') passant par le point A ( – – représente la pente de la droite tangente. Avec ce programme, la pente et l’intersection –...
Page 202 Ligne Programme Nom de fichier Prog " " " " → Prog " " " " → " " → Plot – → – – → –1 – Graph Y= " " " " – " ⇒ ⇒ " → Goto →...
Page 203 Ligne Programme Prog " " ⇒ Goto ⇒ – Graph Y= – Graph Y= Goto – Graph Y= Prog " " Prog " " Goto " " Nom de fichier View (–) (–) Window Nom de fichier – Graph Y= (–) –...
Page 204 Programme pour Cercle et tangentes Opération de touches Affichage...
Page 205 Programme pour Cercle et tangentes Opération de touches Affichage...
Page 206 Programme pour Cercle et tangentes Opération de touches Affichage...
Page 207 Programme pour Cercle et tangentes Opération de touches Affichage...
Page 208 FEUILLE DE PROGRAMME Programme pour Rotation d’une figure Description Formule pour la transformation des coordonnées: ) → ( cos θ – sin θ sin θ + cos θ Représentation graphique de la rotation de θ degré d’une figure géométrique. Exemple Faire tourner de 30°...
Page 209 Ligne Programme Nom de fichier View (–) (–) Window " " → " " → Plot → → " " → " " → Plot → → " " → " " → Plot → → Line Plot Line Plot Line "...
Page 210 Programme pour: Rotation d’une figure Opération de touches Affichage...
Page 211 Programme pour: Rotation d’une figure Opération de touches Affichage (Positionnez le pointeur à X = 5) Continuez en répétant l’étape 8.
Page 212 Appendice Appendice A Initialisation de la calculatrice Appendice B Alimentation Appendice C Tableau de messages d’erreur Appendice D Plages d’entrée Appendice E Spécifications...
Page 213 Appendice Appendice A Initialisation de la calculatrice Attention! L’opération décrite ici efface tout le contenu de la mémoire. Ne jamais effectuer cette opération à moins de vouloir complètement effacer la mémoire de la calculatrice. Si vous avez besoin des données sauvegardées dans la mémoire, n’oubliez pas de les écrire quelque part avant d’effectuer un RESET.
Page 214 Appendice L’initialisation ramène la calculatrice aux paramètres suivants. Paramètre Réglage initial Symbole Unité d’angle Plage d’affichage exponentiel Norm 1 Réduction de fraction Automatique Fraction mixte Affichage Type de graphe Coordonnées rectangulaires (Y=) Graphe statistique Automatique Mémoire de variable Vide Mémoire de dernier résultat (Ans) Vide Affichage graphique/Affichage de texte Vide...
Page 215 Appendice Appendice B Alimentation Cette machine est alimentée par deux piles de taille AAA (LR03 (AM4) ou R03 (UM- 4)). En plus, une pile au lithium CR2032 fournit l’alimentation de sauvegarde permettant de préserver la mémoire. Si le message suivant apparaît à l’écran, cessez immédiatement tout calcul et remplacez les piles.
Page 216 Appendice • Retirer les piles lorsque la calculatrice n’est pas utilisée pendant une période prolongée. • Les piles fournies ne sont pas rechargeables. • Ne pas exposer les piles à une chaleur directe, les court-circuiter ou essayer de les démonter. (Si une pile fuit, nettoyez immédiatement le logement des piles, en faisant atten- tion à...
Page 217 Appendice 3. Enlevez le couvercle arrière de la calculatrice ✩ en tirant avec le doigt à l’endroit marqué 4. Enlevez les deux piles usées. 5. Remettez deux piles neuves, en vous assurant que les pôles positifs et négatifs sont dirigés dans le bon sens.
Page 218 Appendice 2. En veillant à ne pas appuyer accidentellement sur la touche o, fixez l’étui à la calculatrice et retournez la calculatrice. 3. Enlevez le couvercle arrière de la calculatrice en tirant ✩ avec le doigt à l’endroit marqué 4. Enlevez la vis à...
Page 219 Appendice Appendice C Tableau de messages d’erreur Message Signification Mesure corrective 1 La formule de calcul comporte 1 Utiliser d ou e pour afficher Syn ERROR (erreur de une erreur. l’endroit où l’erreur s’est syntaxe) produite et la corriger. 2 Une formule d’un programme 2 Utiliser d ou e pour afficher comporte une erreur.
Page 220 Appendice Message Signification Mesure corrective Stk ERROR • L’exécution des calculs • Simplifier les formules pour que (erreur de pile) dépasse la capacité de la pile la pile de valeurs numériques de valeurs numériques ou de ne comporte que 10 niveaux au celle de commandes.
Page 221 Appendice Appendice D Plages d’entrée Chiffres Fonction Plage d’introduction Précision Notes internes En règle Cependant, pour tan (DEG) | | < 9 × 10 ° générale, la G G G G G 90(2 +1):DEG précision est (RAD) | | < 5 × 10 πrad 15 chiffres +1):RAD...
Page 222 Appendice Chiffres Fonction Plage d’introduction Précision Notes internes < 1 × 10 ° ’ ” 0 < En règle générale, la précision est 15 chiffres | < 1 × 10 ← de ±1 au ° ’ ” Affichage sexagésimal: 10ème chiffre. | <...
Page 223 Appendice Appendice E Spécifications Variables: 26 Plage de calculs: ±1 × 10 –99 à ±9,999999999 × 10 et 0. Les opérations internes utilisent une mantisse de 15 chiffres. –2 | > 10 Plage d’affichage exponentiel: Norm 1: 10 > | |, | | >...
Page 224 Appendice Communication de données Fonctions: Contenu des programmes et noms de fichiers; données de la mémoire de fonctions; données des listes; données des variables; données des tables et graphes; fonctions graphiques Méthode: Start-stop (asynchrone), semi-duplex Vitesse de transmission (BPS): 9 600 bits/seconde Parité: aucune Longueur de bit: 8 bits Bit d’arrêt:...
