Toro ProLine Recycler II 53cm Mode D'emploi page 21

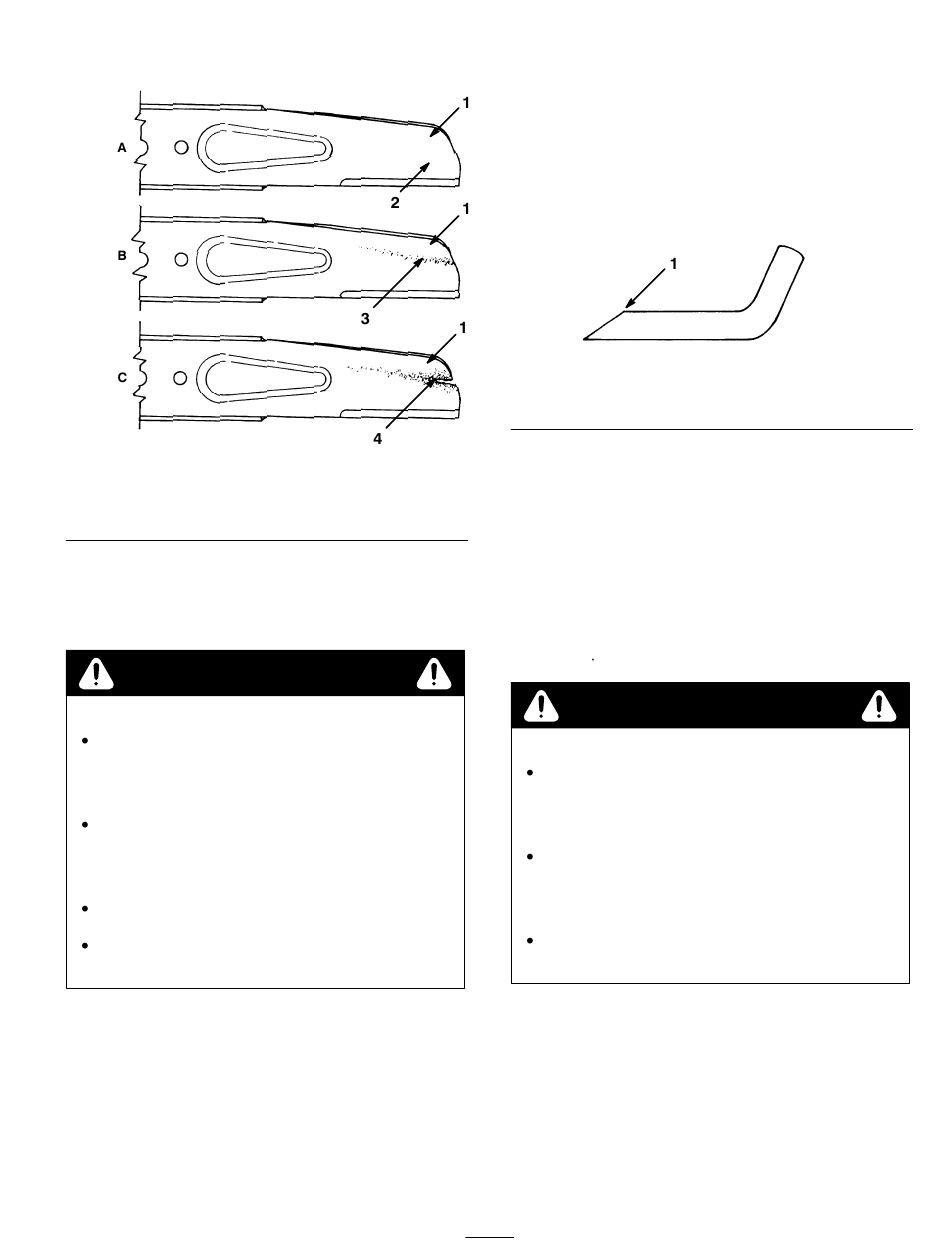

Figure 26
1. Partie incurvée ("pale")
2. Partie plate de la lame
Remarque : Pour de meilleurs résultats, monter une
nouvelle lame au début de la saison de tonte. En cours de
saison, limer les traces de coups pour conserver une arête
de coupe tranchante
DANGER
DANGER POTENTIEL
Une lame usée ou endommagée risque de se
rompre en projetant le morceau cassé vers
l'utilisateur ou des personnes à proximité.
QUELS SONT LES RISQUES?
Un morceau de lame projeté peut infliger des
blessures graves, voire mortelles, à l'utilisateur
ou aux personnes à proximité.
COMMENT SE PROTEGER?
Vérifier régulièrement si la lame n'est pas usée
ou endommagée.
Remplacer la lame si elle est usée ou
endommagée.
m-270
3. Usure
4. Apparition d'une entaille
5. DEPOSE DE LA LAME — Tenir la lame à son
extrémité avec un chiffon ou un gant épais. Retirer les
écrous de lame, la coupelle de protection,
l'accélérateur et la lame (Fig. 25).
6. AIGUISAGE DE LA LAME — Au moyen d'une lime,
aiguiser le bord supérieur de la lame en veillant à
conserver l'angle de coupe original (Fig. 27). Limer la
même quantité de métal sur chaque arête de coupe
pour conserver l'équilibre de la lame.
1. Aiguiser à cet angle
uniquement
IMPORTANT : Vérifier l'équilibre de la lame en la
plaçant sur un équilibreur (dispositif peu coûteux
vendu en quincaillerie). Une lame équilibrée reste
horizontale, une lame déséquilibrée penche du côté le
plus lourd. Si la lame n'est pas équilibrée, limer
davantage le tranchant du côté le plus lourd.
7. Remonter la lame affûtée et équilibrée, l'accélérateur,
la coupelle de protection et les écrous de lame. Les
pales de la lame doivent être dirigées vers le haut du
carter de la tondeuse. Serrer les écrous de lame à
20-37 N m (15-27 ft-lbs).
ATTENTION
DANGER POTENTIEL
Lors de toute utilisation de la tondeuse,
l'accélérateur de lame doit être en place, sans
quoi la lame risque de plier, fléchir ou casser.
QUELS SONT LES RISQUES?
Une lame cassée peut infliger des blessures
graves, voire mortelles, à l'utilisateur ou aux
personnes à proximité.
COMMENT SE PROTEGER?
Ne jamais utiliser la tondeuse sans
l'accélérateur de lame.
21
m-153
Figure 27
