For Parts Call K&T 606-678-9623 or 606-561-4983
MANUEL IMPORTANT
MANUEL DU PROPRIÉTAIRE
MODÈLE:
PR185H42STD

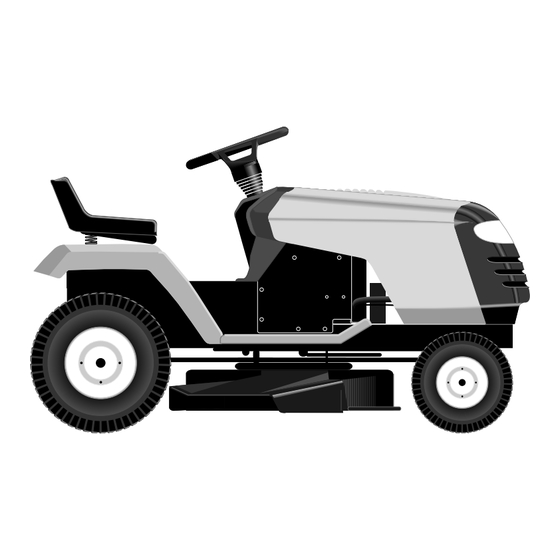

TRACTEUR DE PELOUSE
Portez toujours des lunettes de sécurité lors de l'utilisation.
www.mymowerparts.com
NE JETEZ PAS
AVERTISSEMENT:
Lisez soigneusement le manuel du
propriétaire suivez tous les aver-
tissements et les instructions de
sécurité. Les blessures sérieuses
peuvent en résulter si vous ne lisez
pas ces avertissements et instruc-
tions de sécurité.
178088 Rev. 1 2.13.01 TR
IMPRIMÉ AUX É.-U.
