Instruction de montage de la boîte plate centrifuge EFR
Grâce à ses dimensions extrêmement réduites, la boîte plate centrifuge EFR est idéale pour un montage sur les plafonds
suspendus à faible hauteur. Elle sert de ventilateur d'air sortant pour les débits d'air petits à moyenne.
Dans l'exemple illustré, l'EFR sert à la ventilation de toilettes. Le silencieux tubulaire 4 représenté entre la boîte plate centri-
fuge et le point d'aspiration est toujours recommandé. Les silencieux tubulaires 1 et 6 sont en option en fonction des condi-
tions :
Le silencieux tubulaire 1 réduit l'émission de son vers l'extérieur
Le silencieux tubulaire 6 empêche la transmission du bruit d'une bouche d'extraction-insufflation à l'autre - par ex. quand
les toilettes des dames et des hommes sont reliées à la même gaine d'air sortant.

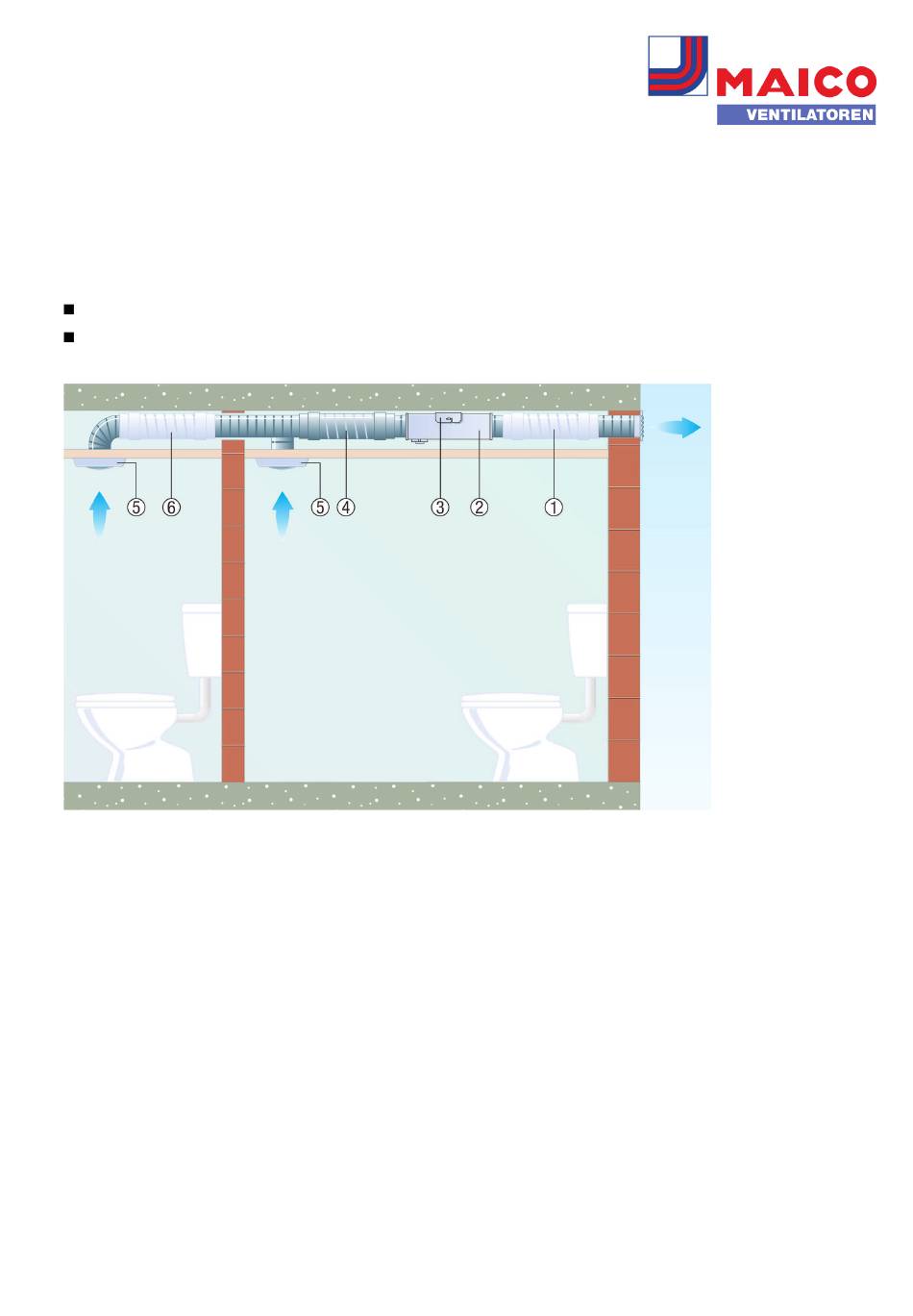

1 Silencieux tubulaire RSR (en option)
2 Boîte plate centrifuge EFR
3 Supports de montage
4 Silencieux tubulaire RSR
5 Bouche d'extraction-insufflation
6 Silencieux tubulaire RSR (en option)
Instruction de montage de la boîte plate centrifuge EFR dans les bureaux
La boîte plate centrifuge EFR convient particulièrement pour la ventilation des bureaux ou des salles de conférence. Mas-
quée dans les plafonds suspendus à faible hauteur, elle achemine des débits d'air moyens à petites vers l'extérieur.
Dans l'exemple illustré, l'EFR sert à la ventilation de buros et de salles de conférences. Le silencieux tubulaire 5 représenté
entre la boîte plate centrifuge et le point d'aspiration est toujours recommandé. Les silencieux tubulaires 2 et 7 sont en option
en fonction des conditions :
Le silencieux tubulaire 2 réduit l'émission de son vers l'extérieur
Le silencieux tubulaire 7 empêche la transmission du bruit d'une bouche d'extraction-insufflation à l'autre - par ex. quand plu-
sieurs buros sont reliés à la même gaine d'air sortant.
Les bruits de ventilateur gênants ainsi que le bruit de la circulation occasionné par les fenêtres ouvertes sont ainsi évités de
manière élégante.
