Les langues disponibles
Les langues disponibles
Lorsque le PN-ZB02 (optionnel)
est raccordé
8
9
10
11
12
13
14
16
15
Attention
• Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter
ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les
câbles branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.
Conseils
• Réglez la borne d'entrée audio utilisée pour chaque mode d'entrée dans AUDIO SELECT <SÉLECTION ENTRÉE AUDIO>
du menu OPTION <OPTIONS>. Les réglages par défaut sont indiqués ci-dessous.
Mode d'entrée
PC D-SUB, PC DVI-D, PC RGB < PC RVB>
AV DVI-D
AV COMPONENT <AV COMPOSANT>,
AV S-VIDEO <AV S-VIDÉO>, AV VIDEO <AV VIDÉO>
PC HDMI, AV HDMI
• Lorsque vous connectez le haut-parleur extérieur, fixez le noyau du câble de haut-parleur (fourni avec le PN-ZB02 en option).
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de la
société HDMI Licensing LLC.
Connexion de plusieurs moniteurs
[Exemple]
Second moniteur
Premier moniteur
Esclave (moniteur suppl.)
Maître (moniteur principal)
N° ident. : 2
N° ident. : 1
Troisième moniteur
Quatrième moniteur
Esclave (moniteur suppl.)
Esclave (moniteur suppl.)
N° ident. : 3
N° ident. : 4
* Toujours installer le boîtier du capteur de télécommande
sur le moniteur maître.
■ Connexion avec le câble vidéo
Peut varier en fonction du système utilisé.
Si vous utilisez la borne PC/AV DVI-D, vous pouvez brancher
jusqu'à 5 moniteurs en série (à condition que le PN-ZB02 soit
connecté).

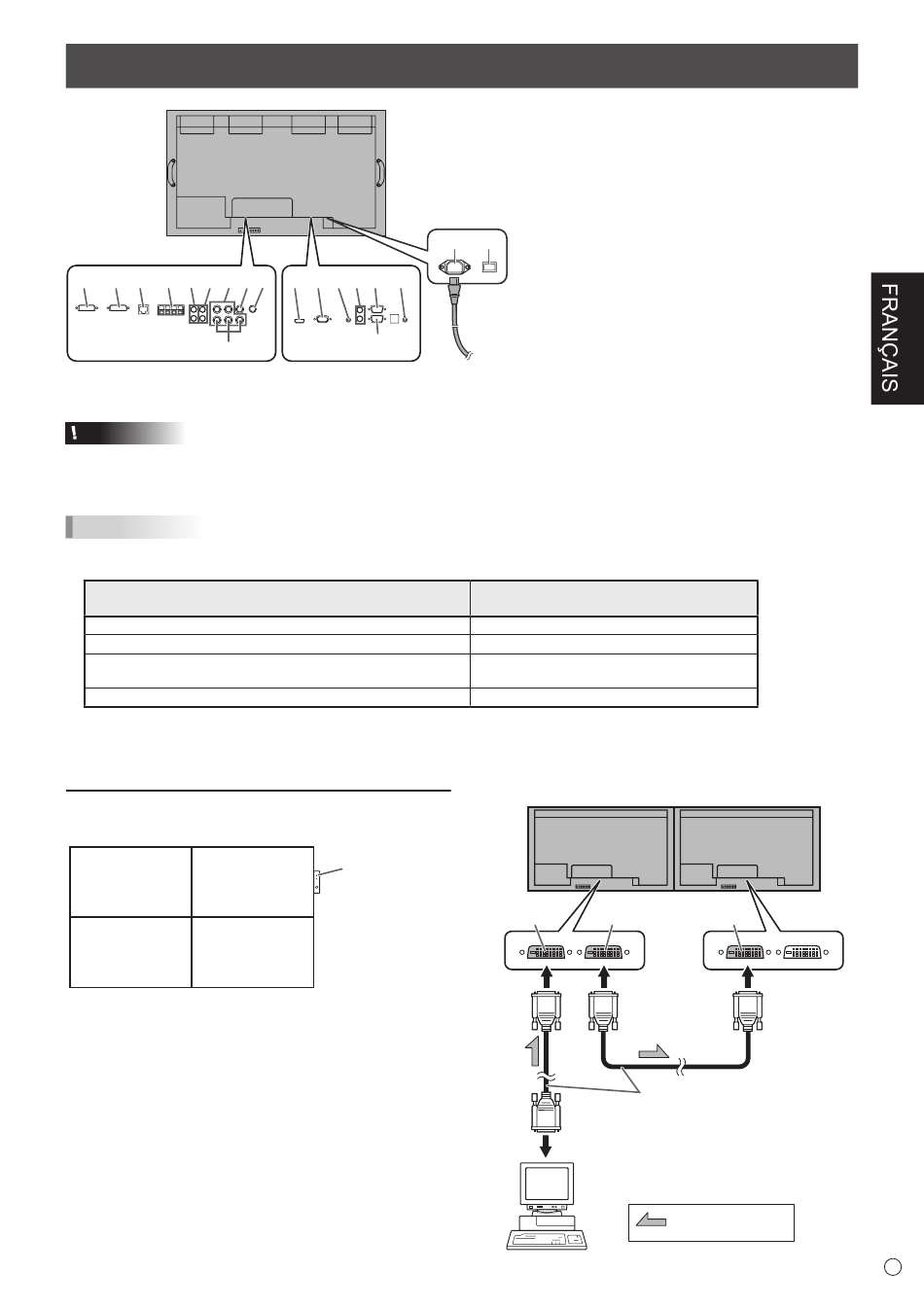

Connexions
17
1
2 3 4 5
7
6
Boîtier de capteur
de télécommande
(fourni avec le
PN-ZR01
(optionnel))
1. Borne d'entrée PC/AV HDMI
2. Borne d'entrée PC D-sub
3. Borne d'entrée audio
4. Bornes de sortie audio
5. Borne de sortie RS-232C
6. Borne d'entrée RS-232C
7. Borne du récepteur de télécommande
8. Borne d'entrée PC/AV DVI-D
9. Borne de sortie PC/AV DVI-D
18
19
10. Borne LAN
11. Bornes du haut-parleur externe
12. Bornes d'entrée audio 1
13. Bornes d'entrée audio 2
14. Bornes d'entrée PC RVB
20
15. Bornes d'entrée AV composant
16. Borne d'entrée AV vidéo
17. Borne d'entrée AV S-vidéo
Vers la prise
18. Borne d'entrée secteur
d'alimentation
19. Interrupteur principal
secteur
20. Cordon d'alimentation (fourni)
Borne d'entrée audio
(paramètre d'origine)
Borne d'entrée audio
Borne d'entrée audio 1
Borne d'entrée audio 2
Borne d'entrée PC/AV HDMI
Premier moniteur
Borne d'entrée
Borne de sortie
PC/AV DVI-D
PC/AV DVI-D
Vers la borne de sortie numérique RVB du PC
Second moniteur
Borne d'entrée
PC/AV DVI-D
Câbles de signal numérique (DVI)
(en vente dans le commerce)
montre le sens de
circulation du signal.
5
F
