Fronius Galvo Instructions De Service page 10

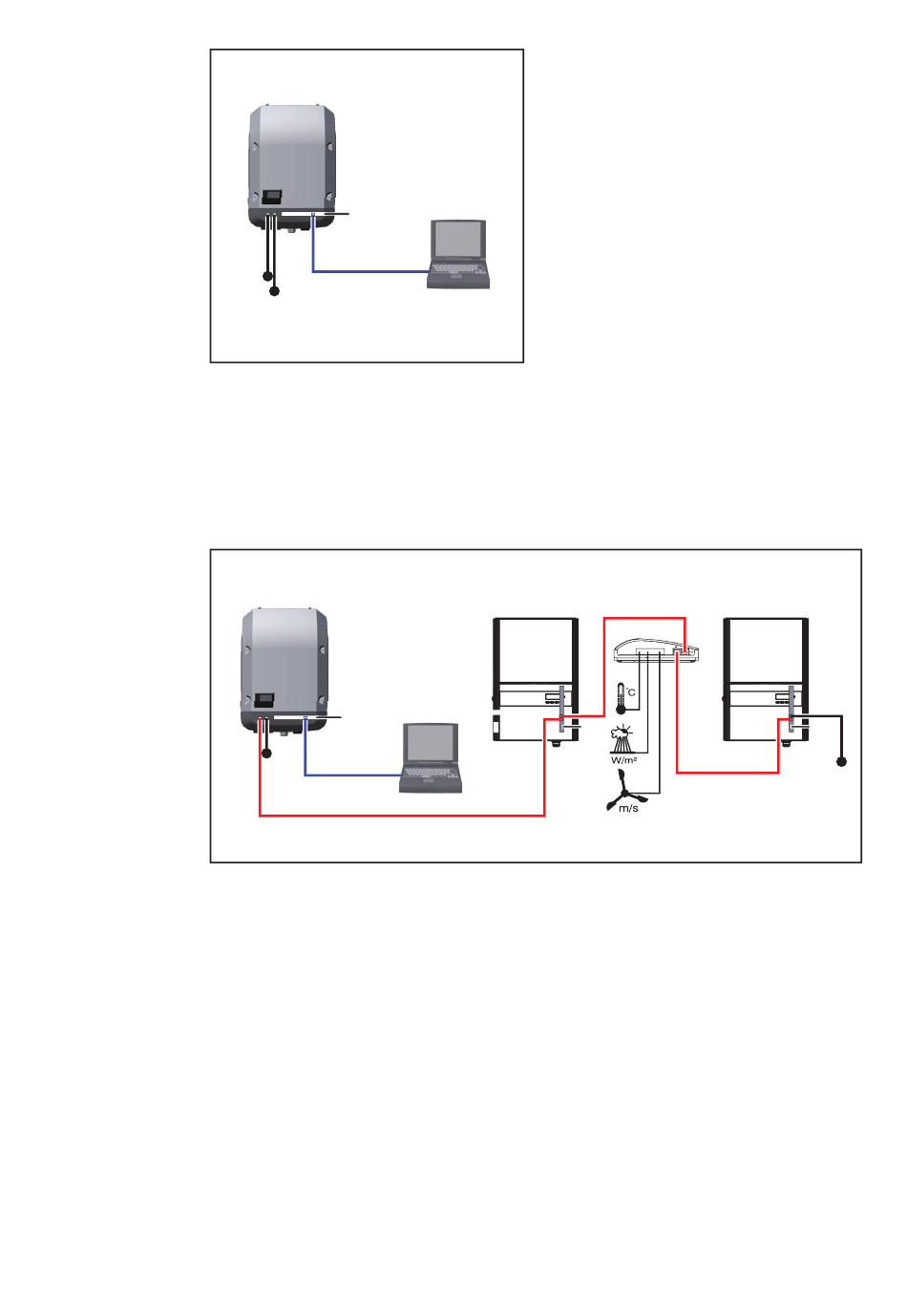

Dans le cas d'une mise en réseau d'un onduleur avec « Fronius Datamanager » et d'un
PC, un obturateur de port libre doit être enfiché sur les connecteurs Fronius Solar Net IN
et Fronius Solar Net OUT de l'onduleur.
Onduleur (Fronius Galvo, Fronius Symo, Fronius Primo et Fronius Eco) avec
« Fronius Datamanager » en réseau avec d'autres onduleurs (Fronius IG Plus V),
une « Fronius Sensor Box » et un PC :
(1)
(2)
(3)
(4)
(5)
Dans le cas d'une mise en réseau de plusieurs composants DATCOM en liaison avec un
onduleur avec « Fronius Datamanager » :
relier par ex. le connecteur Fronius Solar Net IN de l'onduleur et le connecteur Fronius So-
lar Net OUT du composant DATCOM suivant avec le câble de données. Un obturateur de
port libre doit être enfiché sur les connecteurs Fronius Solar Net libres des derniers com-
posants DATCOM.
10
(1)
(2)
LAN / WLAN
IN
OUT
(3)
(1)
(2)
IN
OUT
LAN / WLAN
(3)
Onduleur
(par ex. : Fronius Galvo, Fronius
Symo, Fronius Primo ou Fronius
Eco)
+
Fronius Datamanager
PC/ordinateur portable
Onduleur
(par ex. Fronius IG Plus V)
+
Fronius Com Card
(1)
(2)
(3)
(4)
(4)
(4)
(4)
IN
OUT (5)
(6)
(7)
(8)
(9)
Onduleur
+
Fronius Datamanager
Obturateurs de port libre (2 x)
PC/ordinateur portable
(7)
(6)
OUT
IN
OUT
Fronius Sensor Box
Onduleur
(par ex. Fronius IG Plus V)
+
Fronius Com Card
Obturateur de port libre
IN
(8)
(9)
