Sommaire des Matières pour Fronius Symo 10 kW

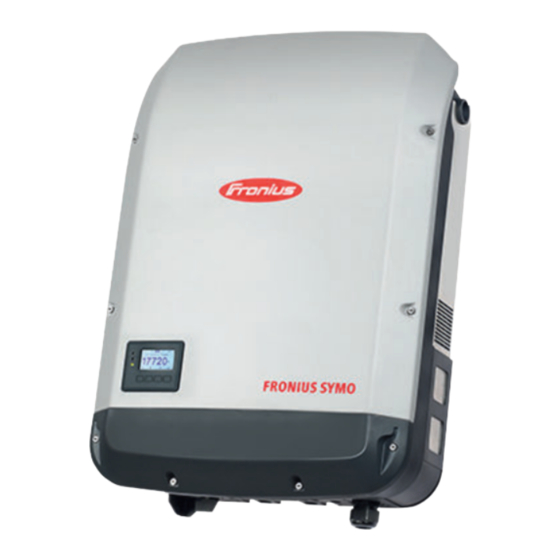

- Page 1 / Perfect Charging / Perfect Welding / Solar Energy Instructions d'installation Fronius Symo 10 - 20 kW Fronius Eco Onduleur couplé au réseau 42,0426,0175,FR 022-25082020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Page 3: Table Des Matières
Raccorder l'onduleur au réseau électrique public (AC) Protection maximale par fusible côté courant alternatif Fusibles de chaîne Fronius Eco - fusibles de chaîne Remarques concernant l'onduleur Multi MPP Tracker Onduleurs Multi MPP Tracker Raccordement des chaînes de modules solaires à l'onduleur Sécurité... - Page 4 Autocollant de numéro de série pour une utilisation par le client (Serial Number Sticker for Custo- mer Use) Option DC SPD Installer l'option DC SPD Schéma de connexions Câbler l'option DC SPD Paramètres du menu Basic Option DC-plug +- pair MC4 Généralités...
-
Page 5: Choix Du Site Et Position De Montage
Choix du site et position de montage Explication des DANGER! consignes de sécurité Signale un risque de danger immédiat. ▶ S'il n'est pas évité, il peut entraîner la mort ou des blessures graves. AVERTISSEMENT! Signale une situation potentiellement dangereuse. ▶ Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves. -
Page 6: Utilisation Conforme À La Destination
Mettre l'onduleur en service uniquement après avoir serré les vis de fixation ! Remarque ! Fronius ne prend en charge aucun coût pour les pertes de production, frais d'installation, etc. résultant de la détection d'un arc électrique et de ses conséquences. -
Page 7: Choix Du Site
Monter l'onduleur à un empla- cement protégé, par ex. à proximité des modules solaires ou sous une avancée de toit. Fronius Symo : pour une altitude de : DCmax 0 à 2 000 m = 1 000 V 2 001 à... -
Page 8: Explication Des Symboles - Type De Montage
Ne pas monter l'onduleur : dans des zones exposées à l'ammoniaque, à des vapeurs corro- sives, à des acides ou à des sels (p. ex. lieux de stockage d'engrais, orifices d'aération d'étables, installations chimiques, tanneries, etc.). En raison de légères nuisances sonores dans certaines conditions de fonctionnement, il est déconseillé... -
Page 9: Choix Du Site - Généralités
L'onduleur ne doit pas être monté sur une surface inclinée avec les connecteurs vers le haut. L'onduleur ne doit pas être monté en biais sur un mur vertical ou une colonne verticale. L'onduleur ne doit pas être monté à l'horizontale sur un mur vertical ou une colonne verticale. - Page 10 Températures ambiantes max. : -40 °C/+60 °C Humidité relative de l'air : 0 à 100 % L'écoulement d'air dans l'onduleur est dirigé de la droite vers le haut (arrivée d'air frais à droite, évacuation d'air chaud en haut). L'air évacué peut atteindre une température de 70 °C.
-
Page 11: Monter Le Support De Fixation
Monter le support de fixation Sécurité AVERTISSEMENT! Danger en raison de la tension résiduelle de condensateurs. Cela peut entraîner une décharge électrique. ▶ Attendre l'expiration de la durée de décharge des condensateurs. Cette durée est de 5 minutes. ATTENTION! Danger en cas d'encrassement ou de présence d'eau sur les bornes de raccorde- ment et les contacts de la zone de raccordement de l'onduleur. -
Page 12: Monter Le Support De Fixation Sur Un Mur
Lock Monter le support de fixation sur un... -
Page 13: Monter Le Support De Fixation Sur Un Mât Ou Un Support
Monter le support Pour le montage de l'onduleur sur un mât de fixation sur un ou un support, Fronius recommande le kit mât ou un sup- de fixation pour mât « Pole clamp » (réf. port SZ 2584.000) de la société Rittal GmbH. -
Page 14: Ne Pas Tordre Ni Déformer Le Support De Fixation
Ne pas tordre ni Remarque ! Lors du montage du support de fixation sur le mur ou sur une colonne, veil- déformer le sup- ler à ce que le support de fixation ne soit pas tordu ni déformé. port de fixation... -
Page 15: Raccordement De L'onduleur Au Réseau Électrique Public (Côté Ac)
Raccordement de l'onduleur au réseau électrique public (côté AC) Sécurité AVERTISSEMENT! Danger en cas d'erreur de manipulation et d'erreur en cours d'opération. Cela peut entraîner des dommages corporels et matériels graves. ▶ La mise en service de l'onduleur doit être effectuée uniquement par du personnel formé... -
Page 16: Bornes De Raccordement Ac
Raccorder immédiatement l'extrémité du câble à la borne. IMPORTANT!Répéter cette procédure lorsque le câble a été déconnecté et doit être reconnecté. Bornes de rac- cordement AC Fronius Symo Fronius Eco Conducteur de terre/mise à la terre L1-L3 Conducteur de phase Conducteur neutre Section de câble max. -
Page 17: Section Du Câble Ac
IMPORTANT ! Le conducteur de terre PE du câble AC doit être posé de sorte à être déconnecté en dernier en cas de défaillance de l'anti-traction. Dimensionner par exemple un conducteur de terre PE plus long et faire une boucle. Fronius Symo... - Page 18 Pour Fronius Eco, les trois phases et le conducteur neutre doivent passer à tra- vers un anneau en ferrite. L'anneau en ferrite est livré avec l'onduleur. Le conducteur de terre (PE) ne doit pas passer à travers l'anneau en ferrite.
-
Page 19: Protection Maximale Par Fusible Côté Courant Alternatif
Onduleur Phases Puissance Protection maximale par fusible Fronius Symo 10.0-3-M 10 000 W C 80 A Fronius Symo 12.0-3-M 12 000 W C 80 A Fronius Symo 12.5-3-M 12 500 W C 80 A Fronius Symo 15.0-3-M... - Page 20 C'est pourquoi Fronius recommande l'utilisation d'un disjoncteur différentiel adapté au convertisseur de fréquence.
-
Page 21: Fusibles De Chaîne
Avant toute opération sur le porte-fusibles de l'onduleur, veiller à ce que le côté DC soit hors tension. L'utilisation de fusibles de chaîne dans le Fronius Eco permet une protection supplémen- taire des modules solaires. Le courant de court-circuit maximal I est déterminant pour les fusibles des modules... - Page 22 Remplacement des fusibles :...
-
Page 23: Remarques Concernant L'onduleur Multi Mpp Tracker
MPP TRACKER 2 sur « ON » (égale- sur un onduleur Multi MPP Tracker ment possible par la suite dans le menu Basic). Fronius Symo : Mode de service Single MPP Tracker sur un onduleur Multi MPP Tracker : Si les chaînes sont reliées par un boîtier collecteur et qu'il n'y a plus qu'un câble est... - Page 24 Fronius Eco : Pour Fronius Eco, cette variante de câblage doit être installée uniquement en association avec le « Kit connecteur DC » (4,251,029). Le courant se répartit uni- formément sur toutes les entrées. Les deux capteurs de courant DC supportent des charges équivalentes.
-
Page 25: Raccordement Des Chaînes De Modules Solaires À L'onduleur
Raccordement des chaînes de modules solaires à l'onduleur Sécurité AVERTISSEMENT! Danger en cas d'erreur de manipulation et d'erreur en cours d'opération. Cela peut entraîner des dommages corporels et matériels graves. ▶ La mise en service de l'onduleur doit être effectuée uniquement par du personnel formé... -
Page 26: Généralités Sur Les Modules Solaires
Danger en cas de surcharge. Cela peut endommager l'onduleur. ▶ Fronius Symo : Raccorder au maximum 33 A à une même borne de raccordement ▶ Fronius Eco : Raccorder au maximum 15 A à une même borne de raccordement ▶... - Page 27 L'enveloppe externe des câbles de raccor- dement DC à isolation double avec un diamètre de plus de 6 mm doit être retirée sur 70 mm afin de pouvoir raccorder le câble à la borne de raccordement DC. Remarque ! Afin de garantir une anti-trac- tion effective des chaînes de modules solaires, utiliser uniquement des sections de câble identiques.
-
Page 28: Chaînes De Modules Solaires - Vérifier La Polarité Et La Tension
à une altitude située entre 3 001 et 3 400 m : 850 V ▶ le Fronius Symo ne doit pas être installé à une altitude supérieure à 3 400 m au- dessus du niveau de la mer ▶... - Page 30 Remarque ! Respecter les indications de couple imprimées sur le côté inférieur des bornes de raccordement ! Si des câbles DC sont placés au-dessus de l'arbre de l'interrupteur principal DC ou en travers au-dessus du bloc de raccorde- ment de l'interrupteur principal DC, ils peuvent être endommagés lors du pivote- ment de l'onduleur ou bloquer le mouve- ment de ce dernier.
-
Page 31: Communication De Données
Communication de données Poser les câbles IMPORTANT ! Le fonctionnement de l'onduleur avec une carte optionnelle et deux com- de communica- partiments pour carte optionnelle n'est pas autorisé. tion de données Dans ce cas, le cache doit être remplacé (Référence 42,0405,2094). IMPORTANT ! Si des câbles de communication de données sont introduits dans l'ondu- leur, respecter les points suivants : en fonction du nombre et du diamètre des câbles de communication de données... - Page 32 à la normalisation). IMPORTANT ! Un seul Fronius Datamanager en mode Maître doit être disponible pour chaque circuit Fronius Solar Net. Basculer en mode Esclave ou démonter les autres Fro- nius Datamanager. Fermer le compartiment de cartes d'option par le remplacement du cache (référence 42,0405,2094) ou utiliser un onduleur sans Fronius Datamanager (version...
-
Page 34: Suspension De L'onduleur Au Support De Fixation
Suspension de l'onduleur au support de fixation Suspendre AVERTISSEMENT! l'onduleur au support de fixa- Danger en cas de connexion insuffisante du conducteur de terre. tion Cela peut entraîner des dommages corporels et matériels graves. ▶ Les vis du boîtier constituent une connexion de conducteur de terre appropriée pour la mise à... - Page 37 Pour Fronius Eco, un étrier en métal inclus dans la livraison doit être monté sur l'appareil en supplément. Cet étrier en métal est nécessaire pour respecter les règlementations relatives à la compatibilité électromagnétique (CEM).
-
Page 38: Première Mise En Service
Première mise en service Première mise en AVERTISSEMENT! service de l'ondu- leur Danger en cas d'erreur de manipulation et d'erreur en cours d'opération. Cela peut entraîner des dommages corporels et matériels graves. ▶ La mise en service de l'onduleur doit être effectuée uniquement par du personnel formé... - Page 39 Exemples de setups pays Les setups pays disponibles peuvent changer pendant une mise à jour du logiciel. Par conséquent, la liste suivante peut ne pas correspondre exactement à l'affichage sur l'onduleur. 50Hz International 50 Hz DEM2 Deutschland DE MS ext. Italia <...
-
Page 41: Remarques Concernant La Mise À Jour Logicielle
Remarques concernant la mise à jour logicielle Remarques Dans le cas où l'onduleur est livré avec concernant la une clé USB, le logiciel de l'onduleur devra mise à jour logi- être mis à jour après sa mise en service. cielle Brancher la clé... -
Page 42: Clé Usb En Tant Que Datalogger Et Pour Actualiser Le Logiciel De L'onduleur
être supprimé seul. Supprimer ensemble tous les fichiers (sys, fld, csv). Fichier journal DALO.fld : Fichier journal pour la lecture des données dans le logiciel Fronius Solar.access. Des informations détaillées relatives au logiciel Fronius Solar.access figurent dans les instructions de service « DATCOM Detail » sur le site http://www.fronius.com Fichier journal DATA.csv :... -
Page 43: Volume De Données Et Capacité D'enregistrement
Structure du fichier CSV : N° d'onduleur Type d'onduleur (code DATCOM) Intervalle de logging en secondes Énergie en watt-secondes, par rapport à l'intervalle de logging Puissance réactive inductive Puissance réactive capacitive Valeurs moyennes pour l'intervalle de logging (tension AC, courant AC, tension DC, courant DC) Informations complémentaires Volume de... -
Page 44: Mémoire Tampon
Datamanager 2.0, section « Configurer et afficher les points de menu », « Visualiser et régler les paramètres dans le menu DATCOM ») doit être désactivée. Pour Fronius Eco ou Fronius Symo 15.0-3 208, la mémoire tampon fonctionne égale- ment avec une alimentation DC pure. Clés USB En raison du grand nombre de clés USB disponibles sur le marché, aucune garantie ne... -
Page 45: Clé Usb Pour L'actualisation Du Logiciel De L'onduleur
Symbole USB sur l'écran de l'onduleur, par ex. en mode d'affichage « ACTUEL » : Lorsque l'onduleur détecte une clé USB, le symbole USB s'affiche en haut à droite de l'écran. Lors de la connexion d'une clé USB, vérifier que le symbole USB est bien affiché... -
Page 46: Remarques Concernant La Maintenance
! Les interventions de maintenance et de service ne peuvent être exécutées que par du personnel de service qualifié et formé par Fronius. Nettoyage Au besoin, nettoyer l'onduleur au moyen d'un chiffon humide. -
Page 47: Gaines De Protection De Câble Australie
Gaines de protection de câble Australie Fermer les Veiller à ce que les gaines de protection de câble soient étanches ! gaines de protec- tion de câble de façon étanche. Étanchéifier les REMARQUE! conduits La condensation à l'intérieur des conduits peut provoquer des dom- mages sur l'onduleur ou les compo- sants de l'installation photovoltaïque. -
Page 48: Autocollant De Numéro De Série Pour Une Utilisation Par Le Client
Autocollant de numéro de série pour une utilisation par le client Autocollant de Le numéro de série de l'onduleur se trouve numéro de série sur la plaque signalétique au niveau de la pour une utilisa- partie inférieure de l'onduleur. tion par le client En fonction de la position de montage, le (Serial Number numéro de série peut être difficilement... -
Page 49: Option Dc Spd
Option DC SPD Installer l'option Une protection contre la surtension (option DC SPD) peut être installée par la suite dans DC SPD l'onduleur. En fonction du type d'appareil, une ou deux protections contre la surtension (single MPP Tracker ou Multi MPP Tracker) doivent être installées dans l'onduleur. Ensuite la protection contre la surtension doit être câblée correctement (voir chapitre Câbler l'option DC SPD à... -
Page 50: Câbler L'option Dc Spd
Câbler l'option L'option DC SPD peut être commandée installée ou être installée par la suite. Pour les DC SPD deux variantes, le câblage décrit ci-dessous doit être effectué. Le raccord de câble M16 est inclus dans la livraison. Option DC SPD - M Option DC SPD - S... -
Page 51: Paramètres Du Menu Basic
Paramètres du menu Basic Affichage d'un message d'avertisse- ment sur l'écran. M o d e o f o p e r a t i o n T r i g g e r r e s p o n s e C o n n e c t i o n t y p e L'onduleur est éteint. -
Page 52: Option Dc-Plug +- Pair Mc4
Option DC-plug +- pair MC4 Généralités L'onduleur peut être commandé avec l'option DC-plug +- pair MC4. Les connecteurs non utilisés doivent être obturés avec un capuchon protecteur. Les capuchons protecteur peuvent être com- mandés sous les références suivantes : MC30A DC+ : 43,0003,0880 MC30A DC- : 43,0003,0879... - Page 53 La livraison de l'onduleur avec l'options DC-plug +- pair MC4 contient un autocol- lant avec un aperçu du câblage. Cet auto- collant peut être appliqué à un endroit adapté sur l'onduleur.
- Page 56 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations.
