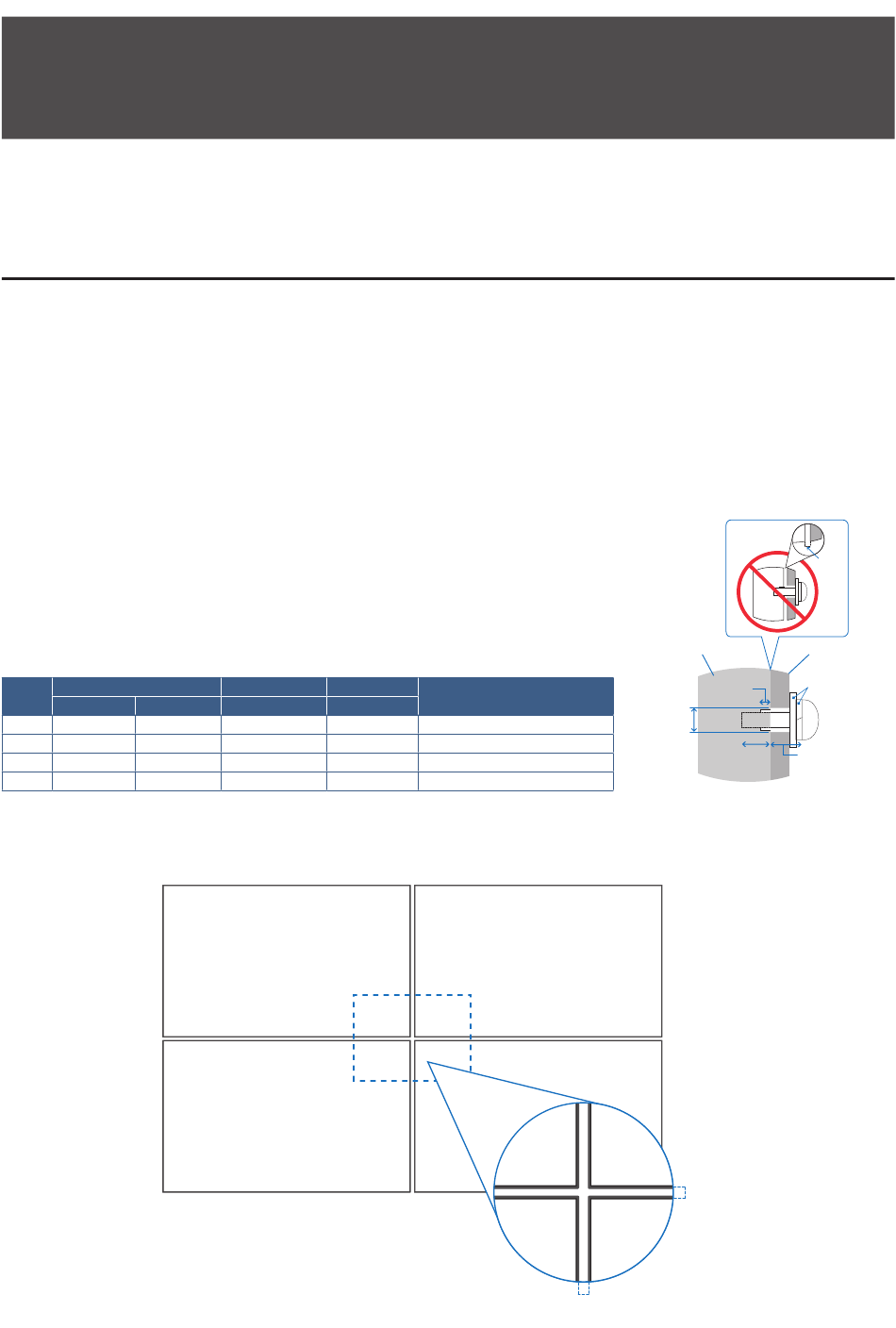

Précautions de montage (destinées aux
revendeurs et aux techniciens SHARP)
Veuillez lire attentivement les
Le montage du moniteur requiert une certaine expertise et le travail doit être effectué avec soin par un technicien qualifié,
conformément aux informations fournies dans la section.
Montage (pour les installateurs formés)
Inspectez soigneusement l'emplacement de montage de l'unité. Tous les types de murs ou de plafonds ne sont pas aptes à
supporter le poids de l'unité. Le poids de ce moniteur est spécifié dans les caractéristiques
page
51). La garantie du produit ne couvre pas les dommages causés par une installation incorrecte, la transformation de
l'unité ou les catastrophes naturelles. Le non-respect de ces consignes peut conduire à l'annulation de la garantie.
Pour garantir une installation sûre, utilisez au moins deux fixations pour monter l'unité. Montez l'unité à son emplacement
définitif.
Laissez suffisamment d'espace autour du moniteur ou installez un système de climatisation, afin que la chaleur puisse se
dissiper correctement.
Prenez note des points suivants lors du montage mural ou sur plafond :
Nous conseillons d'opter pour des interfaces de montage conformes à la norme UL1678 en
Amérique du Nord.
Pour obtenir de plus amples informations, reportez-vous aux instructions fournies avec le
matériel de montage.
Il est fortement recommandé d'utiliser les vis comme illustré ci-dessous.
Si vous utilisez des vis plus longues que celles mentionnées ci-dessous, vérifiez la profondeur
du trou de montage.
Taille de la vis
(A)
(B)
ME432
M6 (4 pièces)
14 mm MAX
ME502
M6 (4 pièces)
14 mm MAX
ME552
M6 (4 pièces)
14 mm MAX
ME652
M8 (4 pièces)
14 mm MAX
REMARQUE : 

Lors de l'utilisation prolongée d'une configuration multi-écrans, les moniteurs peuvent légèrement s'élargir en
raison des changements de température. Nous vous recommandons de conserver un espace de plus d'un
millimètre entre les bords des moniteurs adjacents.
« Informations importantes »
Trou du support
Sans fil
(C)
(D)
8,5 mm
1 mm
Ø
8,5 mm
1 mm
Ø
8,5 mm
1 mm
Ø
12 mm
1 mm
Ø
avant de procéder à l'installation.
Force de fixation recommandée
390-670 N•cm
390-670 N•cm
390-670 N•cm
950-1 600 N•cm
Français−65
(« Spécifications du produit » à la
Unité
Sans bande
D
C
B
> 1 mm
> 1 mm
Espace
Espace
Support de
montage
Rondelles
A
Épaisseur du
support et des
rondelles
