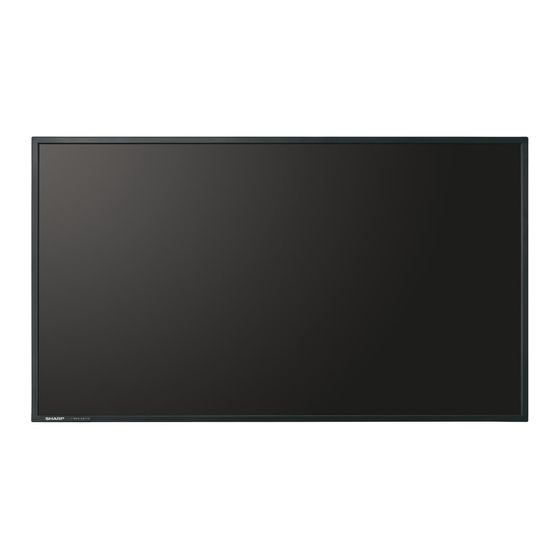

Sharp PN-Y555 Mode D'emploi
  1. Manuels
  2. Marques
  3. Sharp Manuels
  4. Moniteurs
  5. PN-Y555
  6. Mode d'emploi
Sharp PN-Y555 Mode D'emploi

Sharp PN-Y555 Mode D'emploi

Masquer les pouces Voir aussi pour PN-Y555:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
PN-Y555
PN-Y475
PN-Y425
MONITEUR LCD
MODE D'EMPLOI

Publicité

Table des Matières
loading

Manuels Connexes pour Sharp PN-Y555

Sommaire des Matières pour Sharp PN-Y555

  • Page 1 PN-Y555 PN-Y475 PN-Y425 MONITEUR LCD MODE D’EMPLOI...

  • Page 2: Information Sur La Mise Au Rebut De Cet Équipement Et De Ses Piles

    Si l’équipement a été utilisé dans le MILIEU PROFESSIONNEL, entrez s’il vous plaît en contact avec votre revendeur SHARP qui vous informera de la procédure existante. A cette fin, vous pourriez être facturé pour les dépenses résultant de cette collecte. Les petits équipements (et les faibles quantités) pourrait être collectés par votre déchèterie. Pour l’Espagne : entrez s’il vous plaît en contact avec le système de collecte établi ou votre collectivité...

  • Page 3: Information Importante

    INFORMATION IMPORTANTE AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE. Le symbole représenté par l’éclair à la tête en ATTENTION pointe de flèche à l’intérieur d’un triangle, est placé...

  • Page 4: Précautions De Sécurité

    CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. PRÉCAUTIONS DE SÉCURITÉ...

  • Page 5: Précautions De Sécurité (Suite)

    PRÉCAUTIONS DE SÉCURITÉ (Suite) 19. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l’équipement, des salissures aux mains ou abîmer vos vêtements. Afin d’éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées : •...
  • Page 6 PRÉCAUTIONS DE SÉCURITÉ (Suite) AVERTISSEMENT : Pour éviter la propagation du feu, gardez toujours les bougies ou autres flammes nues à l'écart de ce produit.

  • Page 7: Conseils Et Mesures De Sécurité

    - Ne frottez pas, ne grattez pas le moniteur avec un objet dur. - Ne débranchez pas ni ne branchez la prise d’alimentation - Il faut savoir que la SHARP Corporation décline toute avec des mains humides. En ce faisant, vous risquez un responsabilité...

  • Page 8: Précautions Pour Le Montage

    - Réglez le THERMAL SENSOR SETTING sur PORTRAIT compétences techniques spéciales et le travail doit être dans le menu SETUP <INSTALLATION>. (Voir à la page fait par un revendeur agréé par SHARP. Vous ne devez 27.) jamais tenter de faire ce travail vous-même. Notre société...

  • Page 9: Table Des Matières

    Placez cet autocollant sur le logo SHARP pour le couvrir.  Protection de trou de support: 2 * SHARP Corporation détient les droits d’auteur du programme de l’Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société. * Pensez à votre environnement !

  • Page 10: Nomenclature

    19. Borne d’entrée audio1 (Voir à la page 13.) 20. Bornes de sortie audio (Voir à la page 13.) 21. Bornes d’entrée audio2 (Voir à la page 13.) Attention • Consultez votre revendeur SHARP pour savoir comment brancher/débrancher les pièces optionnelles.
  • Page 11 Nomenclature nTélécommande 1. Émetteur de signal 2. Bouton POWER (alimentation) (Voir à la page 17.) 3. Bouton SOURDINE (Voir à la page 19.) 4. Boutons VOLUME +/- (Voir à la page 19.) Boutons LUMINOSITÉ +/- (Voir à la page 19.) Commande des curseurs boutons ( 5.

  • Page 12: Connexion De Périphériques

    Connexion de périphériques 1. Borne d’entrée HDMI Attention • Utilisez un câble HDMI (conforme à la norme HDMI), en • Veillez à bien mettre hors tension l’interrupteur principal vente dans le commerce. puis débranchez la prise de l’alimentation secteur avant de •...
  • Page 13 • Vous pouvez contrôler le moniteur à partir d’un PC en raccordant un câble direct RS-232, en vente dans le commerce, entre ces bornes et le PC. • Les moniteurs PN-Y555/PN-Y475/PN-Y425/PN-Y325 peuvent être raccordés en série. 11. Borne LAN • Vous pouvez contrôler le moniteur depuis un PC connecté...

  • Page 14: Raccordement Du Cordon D'alimentation

    Cordon d’alimentation Borne d’entrée secteur (fourni) Fixation des câbles [PN-Y555] Les câbles raccordés aux bornes situées à l’arrière du moniteur peuvent être attachés à l’aide du serre-câbles. Attachez le serre-câbles dans la fixation du serre-câbles à l’arrière du moniteur et serrez les câbles.

  • Page 15: Montage Du Capot De La Clé Usb

    Montage du capot de la clé USB 1. Insérez la clé USB dans le port USB. 2. Fixez le capot de la clé USB et sécurisez-le avec la vis fournie. Port USB Vis de fixation du capot de la clé USB Conseils •...

  • Page 16: Mise En Service De La Télécommande

    Mise en service de la télécommande Mise en place des piles Portée de la télécommande 1. Appuyez doucement sur le capot et faites le glisser dans la La portée de la télécommande est d’environ 5 m et l’angle direction de la flèche. de pointage doit être à...

  • Page 17: Mise Sous Tension Et Hors Tension

    Mise sous tension et hors tension Mise sous/hors tension Attention • Mettez sous tension le moniteur d’abord avant de mettre Appuyez sur la bouton POWER ou sur l’interrupteur d’alimentation sous tension le PC ou l’équipement de lecture. pour mettre sous/hors tension. Mise sous tension de l’interrupteur principal Lorsque l’alimentation est activée, la diode d’alimentation s’allume.
  • Page 18 Mise sous tension et hors tension nMode de fonctionnement Lorsque vous allumez votre moniteur pour la première fois, l’écran de réglage du mode de fonctionnement s’affiche. Réglez le mode de fonctionnement sur MODE1 ou MODE2. MODE1 ... OFF IF NO OPERATION <OFF SI AUCUNE OPÉRATION>...

  • Page 19: Fonctionnement De Base

    Fonctionnement de base 5. LUMINOSITÉ +/- (Réglage de la luminosité) Appuyer sur affiche le menu BRIGHT <LUMIN.> lorsque l’écran de menu n’est pas affiché. Appuyez sur pour régler la luminosité. * Si vous n’appuyez sur aucun bouton pendant environ 30 secondes, le menu de BRIGHT <LUMIN.>...
  • Page 20 Fonctionnement de base nChangement de format de l’image Même quand la dimension de l’écran a changé, l’affichage peut rester le même selon le signal d’entrée. NORMAL Affiche l’image de sorte qu’elle remplisse l’écran sans changer le format des signaux d’entrée. WIDE Affiche une image qui remplit tout l’écran.

  • Page 21: Lire Les Fichiers Stockés Dans Une Clé Usb

    Lire les fichiers stockés dans une clé USB n Mettre en pause la lecture automatique Une clé USB peut être insérée dans le moniteur pour diffuser des images, des vidéos et de la musique contenu celle-ci. INPUT 1. Appuyez sur Pour plus d’informations sur la clé...

  • Page 22: Sélection Des Fichiers À Lire

    Lire les fichiers stockés dans une clé USB n Sélection des fichiers à lire (3) Movie Choisissez un fichier avec 1. Insérez la clé USB dans le port du moniteur. (Voir à la page 12.) (4) Music 2. Changez le mode d’entrée sur [USB]. (Voir à la page Choisissez un fichier avec 19.) •...

  • Page 23: Opérations Durant La Lecture

    Lire les fichiers stockés dans une clé USB Opérations durant la lecture Réglages n Fichiers image n Réglages lorsque la liste des fichiers est affichée Cette opération est aussi possible en utilisant les boutons ci-dessus. MENU Appuyez sur avec un fichier sélectionné. DISPLAY ENTER : Lire ou mettre en pause un diaporama.

  • Page 24: Réglages Durant La Lecture

    Lire les fichiers stockés dans une clé USB n Réglages durant la lecture MENU Appuyez sur durant la lecture. Configurez le réglage désiré à l’aide de ENTER Options “Réglages lorsque la liste des fichiers est affichée” (Voir à la page 23.) ou “Status” (seulement lors de la lecture d’une vidéo) s’affiche.

  • Page 25: Options De Menu

    Options de menu Affichage de l’écran de menu nAffichage de l’écran de menu Le réglage de la vidéo et du son et les réglages des différentes fonctions sont activés. Cette section décrit la manière d’utiliser les options de menu. Voir les pages 26 à 31 SCREEN BRIGHT pour les détails de chacune des options de menu.

  • Page 26: Détails Des Options De Menu

    Options de menu Détails des options de menu Le menu va différer en fonction du mode d’entrée. nSCREEN <ÉCRAN> AUTO (D-SUB[RGB]) H/V-POS, etc. sont réglés automatiquement. H/V-POS <POS H/V> Ajustez la position horizontale et verticale de l’image. SIZE <ÉCRAN> Change la taille de l’écran. La taille de l’écran peut également être changée en utilisant une télécommande. (Voir page 19.) ZOOM (HDMI[AV]/D-SUB[COMPONENT]/D-SUB[VIDEO]) Agrandit et affiche une partie de l’image.
  • Page 27 Options de menu nAUDIO BASS <GRAVES> Règle le volume des graves. TREBLE <AIGUS> Règle le volume des aigus. RESET Restaure les valeurs des options du menu AUDIO sur leurs valeurs préréglées à la sortie d’usine. ENTER Sélectionnez “ON” et ensuite appuyez sur nSETUP <INSTALLATIO N>...
  • Page 28 Options de menu STANDBY MODE <MODE VEILLE> Lorsque STANDARD est sélectionné, le temps de démarrage depuis le mode veille est réduit. À noter, toutefois, que la consommation d’énergie est plus importante en mode veille. Lorsque LOW POWER <BASSE CONSOMMATION> est sélectionné, la consommation d’énergie est réduite lorsque le moniteur est en mode veille.
  • Page 29 Options de menu nENLARGE <AGRANDIR> • Vous pouvez aligner plusieurs moniteurs et les intégrer dans un seul grand écran pour l’affichage. • Il est possible d’aligner jusqu’à 5 moniteurs, tant dans la direction horizontale que dans la direction verticale. • Des vues agrandies des images séparées sont affichées sur chaque moniteur. (Exemple) Direction horizontale : 2 moniteurs Direction verticale : 2 moniteurs...
  • Page 30 Options de menu nSCHEDULE <EMPLOI DU TEMPS> (6) PLAYLIST SETTING <RÉGLAGE PLAYLIST> Vous pouvez régler l’heure de la mise sous et hors tension du Ce menu apparait seulement lorsque INPUT est regle sur [USB]. moniteur. Permet de creer une liste de lecture pour l’affichage ou la Un fichier sur une clé...
  • Page 31 Options de menu nAffichage de l’écran pour le réglage Attention • Ne mettez pas hors tension l’interrupteur principal après le Avant de faire des réglages dans le menu SCREEN réglage de SCHEDULE <EMPLOI DU TEMPS>. <ÉCRAN> ou le menu PICTURE <IMAGE>, affichez une •...

  • Page 32: Commande Du Moniteur Par Un Pc (Rs-232C)

    : VOLM moniteurs … Fonctions avancées N’utilisez pas d’espaces pour DATE. Spécifiez les paramètres Les moniteurs PN-Y555/PN-Y475/PN-Y425/PN-Y325 peuvent en utilisant un nombre spécifique de caractères. être raccordés en série. Connectez le câble direct RS-232 entre le port COM du PC Si dans une commande “R”...
  • Page 33 Commande du moniteur par un PC (RS-232C) nFormat des codes de réponse nIntervalle de communication Lorsqu’une commande a été exécutée correctement • Après le renvoi de OK ou ERR, vous devez envoyer les commandes suivantes. Code retour Pour régler l’expiration du délai, spécifiez 10 secondes ou , 0A un temps plus long.
  • Page 34 Commande du moniteur par un PC (RS-232C) nCommandes liées aux numéros d’identification IDLK ..Le paramètre de cette commande désigne le numéro d’identification du moniteur. Ce moniteur Les exemples de commandes montrés sur cette page sera sujet à toutes les commandes qui suivront. supposent la configuration de raccordement et les numéros Exemple : d’identification suivants.
  • Page 35 Commande du moniteur par un PC (RS-232C) nFonction de répétition Ce système dispose d’une fonction pour permettre le réglage de plusieurs moniteurs raccordés en série en utilisant une seule commande. Cette fonction est appelée fonction de répétition. Il est possible d’utiliser la Fonction de répétition sans l’affectation de numéros d’identification.

  • Page 36: Tableau Des Commandes Rs-232C

    Commande du moniteur par un PC (RS-232C) Tableau des commandes RS-232C Comment lire le tableau des commandes Commande : Champ commande (Voir à la page 32.) Direction : W Quand le “Paramètre” est réglé dans le champ paramètre (voir à la page 32), la commande fonctionne de la manière décrite dans la colonne “Contenu de la commande/de la réponse”.

  • Page 37: Menu Setup

    Commande du moniteur par un PC (RS-232C) Menu SETUP <INSTALLATION> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse *1 *2 DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA : Année, BB : Mois, CC : Jour, DD : Heure, EE : Minute <RÉGLAGE DATE/HEURE>...

  • Page 38: Commande Du Moniteur Par Un Pc (Lan)

    Commande du moniteur par un PC (LAN) Paramètres de connexion à un Votre moniteur peut être connecté à un réseau LAN, ce qui permet de le contrôler depuis un PC, lui-même connecté à un réseau LAN réseau LAN. La connexion nécessite un câble LAN vendu séparément Définissez l’adresse IP et le masque de sous-réseau du (câble intermédiaire de type UPT, cat.

  • Page 39: Contrôle Par Invite De Commande

    Commande du moniteur par un PC (LAN) Contrôle par invite de commande Vous pouvez contrôler le moniteur à l’aide des commandes RS-232C (voir page 36) via le logiciel de la borne et les autres applications appropriées. Lisez le manuel du logiciel de la borne pour des instructions détaillées. (1) Connectez le PC au moniteur. 1. Spécifiez l’adresse IP et le numéro du port de données (fixé à “10008”) et raccordez le PC au moniteur. Lorsque la connexion a été établie avec succès, la réponse reçue est [ Login :]. 2. Entrez le nom d’utilisateur ainsi que le mot de passe. (Ces informations sont vides dans les réglages par défaut.) (2) Envoyez les commandes pour contrôler le...

  • Page 40: Dépannage

    Dépannage En cas de problème avec l’affichage, veuillez vous référer aux La vidéo provenant de la borne d’entrée D-Sub ne s’affiche conseils de dépannage suivants, avant d’appeler le service pas correctement. après-vente. • Le signal d’entrée est-il compatible avec ce moniteur ? (Voir à la page 45.) Il n’y a pas d’image ou de son. • Le cordon d’alimentation est-il débranché ? (Voir à la page 14.) Les boutons de commande ne fonctionnent pas. • L’interrupteur principal est-il mis en position arrêt ? (Voir à Il n’y a pas d’image. la page 17.) • Des bruits provenant de l’extérieur peuvent interférer sur • Le moniteur est-il en mode veille (la diode d’alimentation...
  • Page 41 La température interne s’élève rapidement si les ouvertures de ventilation sur le moniteur sont bouchées. - La température interne s’élève rapidement si la poussière s’accumule à l’intérieur du moniteur ou autour des ouvertures de ventilation. Dépoussiérez le moniteur autant que possible. Demandez à un revendeur SHARP de quelle manière la poussière intérieure peut être éliminée.

  • Page 42: Caractéristiques

    LOW POWER <BASSE CONSOMMATION>: 0,5 W SHARP se réserve le droit d’apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils afin d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères...
  • Page 43 Lors du montage du moniteur, assurez-vous d’utiliser un support de montage mural qui soit conforme à la méthode de montage compatible avec VESA. SHARP recommande l’utilisation des vis M6 et de les serrer. Remarquez que la profondeur des trous des vis du moniteur est de 10 mm. Relâcher le montage peut causer la chute du produit, entraînant des blessures sérieuses pour les personnes aussi bien que des dommages au produit.
  • Page 44 OFF STATE 16 W 16 W * Valeurs de PN-Y555, PN-Y475 et PN-Y425 dans cet ordre, en partant du haut. nDDC (plug and play) Le moniteur supporte la norme VESA DDC (Display Data Channel). DDC est une norme de signal pour le système prêt à l’emploi (plug and play) entre des moniteurs et des ordinateurs. Des informations telles que la résolution ou d’autres paramètres sont échangées entre le moniteur et l’ordinateur.
  • Page 45 Caractéristiques nTableau des fréquences de signaux compatibles (PC) Numérique Fréquence Analogique Résolution de l’écran Hsync Vsync du point (D-SUB) DVI-D HDMI VESA 640 × 480 31,5kHz 60Hz 25,175MHz 37,9kHz 72Hz 31,5MHz 31,5MHz 37,5kHz 75Hz 800 × 600 35,1kHz 56Hz 36,0MHz 37,9kHz 60Hz 40,0MHz...
  • Page 46 Caractéristiques Broches de la borne d’entrée DVI-D Broches de la borne d’entrée HDMI (DVI-D à 24 broches) (Connecteur HDMI Fonction Fonction Fonction Fonction TMDS donnée 2- N.C. TMDS donnée 2+ TMDS horloge blindage TMDS donnée 2+ +5 V TMDS données 2 blindages TMDS horloge- TMDS donnée 2/4 blindage MASSE...
  • Page 47 Caractéristiques Broches de la borne de sortie DVI-D Broches de la borne de sortie RS-232C (DVI-D à 24 broches) (D-sub à 9 broches) Fonction Fonction Fonction Fonction TMDS donnée 2- N.C. N.C. N.C. TMDS donnée 2+ +5 V Donnée reçue N.C.

  • Page 48: Précautions Pour Le Montage (À L'attention Des Revendeurs Et Techniciens Sharp)

    Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) • L’installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus. • Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur.
  • Page 49 PN-Y555-Y475-Y425 Me FR14L(3)
