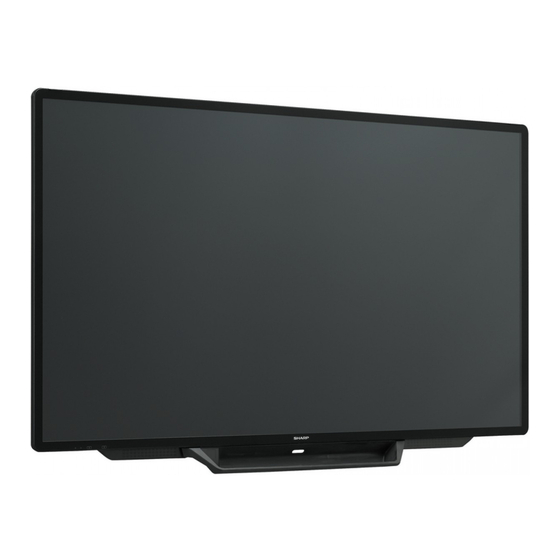

PN-80TC3
MONITEUR LCD
MODE D'EMPLOI

Publicité

Table des Matières
loading

Manuels Connexes pour Sharp PN-80TC3

Sommaire des Matières pour Sharp PN-80TC3

  • Page 1 PN-80TC3 MONITEUR LCD MODE D’EMPLOI...

  • Page 2: Information Sur La Mise Au Rebut De Cet Équipement Et De Ses Piles

    Si l’équipement a été utilisé dans le MILIEU PROFESSIONNEL, entrez s’il vous plaît en contact avec votre revendeur SHARP qui vous informera de la procédure existante. A cette fin, vous pourriez être facturé pour les dépenses résultant de cette collecte. Les petits équipements (et les faibles quantités) pourrait être collectés par votre déchèterie. Pour l’Espagne : entrez s’il vous plaît en contact avec le système de collecte établi ou votre collectivité...

  • Page 3: Information Importante

    INFORMATION IMPORTANTE AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE. Le symbole représenté par l’éclair à la tête en ATTENTION pointe de flèche à l’intérieur d’un triangle, est placé...

  • Page 4: Cher Client

    CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. PRÉCAUTIONS DE SÉCURITÉ...

  • Page 5: Précautions De Sécurité (Suite)

    PRÉCAUTIONS DE SÉCURITÉ (Suite) 19. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l’équipement, des salissures aux mains ou abîmer vos vêtements. Afin d’éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées : •...

  • Page 6: Conseils Et Mesures De Sécurité

    - Ne frottez pas, ne grattez pas le moniteur avec un objet dur. mains humides. En ce faisant, vous risquez un choc électrique. - Il faut savoir que la SHARP Corporation décline toute - Débranchez le cordon d’alimentation si l’équipement n’est pas responsabilité...

  • Page 7: Précautions Pour Le Montage

    • Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société Diode d’alimentation...

  • Page 8: Table Des Matières

    Connexion de l’adaptateur de stylet ......19 Caractéristiques ............62 Préparations de stylet ..........19 Précautions pour le montage Préparations de l’ordinateur ........19 (À l’attention des revendeurs et techniciens SHARP) ...67 Étalonnage ..............19 Actions avec le stylet ..........20 Ajout de stylets (appairage) ........20 Action tactile ..............21 Action tactile ...............21...

  • Page 9: Composants Fournis

     Câble USB : 1 Placez cet autocollant sur le logo SHARP pour le couvrir. * SHARP Corporation détient les droits d’auteur du programme de l’Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société. * Pensez à votre environnement ! Ne pas jeter les piles avec les ordures ménagères, exige un traitement spécial.

  • Page 10: Nomenclature

    28. Borne d’entrée HDMI2 (Voir à la page 12.) 29. Borne d’entrée HDMI3 (Voir à la page 12.) Attention 30. Borne d’entrée audio2 (Voir à la page 13.) • Consultez votre revendeur SHARP pour savoir comment 31. Câble USB (Voir à la page 13.) brancher/débrancher les pièces optionnelles.
  • Page 11 Nomenclature nTélécommande 1. Émetteur de signal 2. Bouton POWER (alimentation) (Voir à la page 17.) 3. Bouton SOURDINE (Voir à la page 25.) 4. Boutons VOLUME +/- (Voir à la page 25.) Boutons LUMINOSITÉ +/- (Voir à la page 25.) Commande des curseurs boutons ( 5.

  • Page 12: Connexion De Périphériques

    Connexion de périphériques C’est pratique d’utiliser les bornes à des fins différentes. Attention Par exemple, utiliser la borne située au bas du moniteur pour • Veillez à bien mettre hors tension l’interrupteur principal connecter un ordinateur fixe et utiliser la borne située sur le puis débranchez la prise de l’alimentation secteur avant de côté...
  • Page 13 Connexion de périphériques 7. Borne d’entrée audio1 16. Bornes du haut-parleur externe 8. Borne d’entrée audio2 • Pour utiliser des haut-parleurs externes, réglez le paramètre SPEAKER SELECT <SÉLECTION HAUT- • Utilisez un câble sans résistance. PARLEUR> sur EXTERNAL <EXTÉRIEUR> dans •...

  • Page 14: Raccordement Du Cordon D'alimentation

    Raccordement du cordon d’alimentation Attention Interrupteur principal • N’utilisez pas un autre cordon d’alimentation que celui qui est fourni avec le moniteur. 1. Mettez hors tension l’interrupteur principal. 2. Raccordez le cordon d’alimentation (fourni) à la borne Vers la prise d’entrée secteur.

  • Page 15: Mise En Service De La Télécommande

    Mise en service de la télécommande Mise en place des piles Portée de la télécommande 1. Appuyez doucement sur le capot et faites le glisser dans la La portée de la télécommande est d’environ 5 m et l’angle direction de la flèche. de pointage doit être à...

  • Page 16: Suppression Des Poignées

    Suppression des poignées Les poignées peuvent être retirées. Poignée Vis des poignées Attention • Les poignées amovibles et les vis des poignées sont destinées à être utilisées avec ce moniteur. Ne les utilisez pas avec d’autres appareils. • Pour fixer les poignées, assurez-vous d’utiliser les poignées et les vis qui ont été retirées du moniteur. •...

  • Page 17: Mise Sous Tension Et Hors Tension

    Mise sous tension et hors tension Mise hors tension Attention • Mettez sous tension le moniteur d’abord avant de mettre Mise hors tension via les boutons du moniteur sous tension l’ordinateur ou l’équipement de lecture. • Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l’interrupteur principal ou le bouton POWER (alimentation), attendez toujours au moins 5 secondes.
  • Page 18 OPÉRATION> est réglé sur ON, et STANDBY tension, alors la batterie est déchargée. Contactez votre MODE <MODE VEILLE> est réglé sur LOW revendeur SHARP ou votre centre de services local pour le POWER <BASSE CONSOMMATION>. (Ces remplacement de la batterie.

  • Page 19: Préparations De L'écran Tactile / Stylet

    Préparations de l’écran tactile / stylet Connexion de l’adaptateur de stylet Préparations de l’ordinateur Pour utiliser le stylet, insérez l’adaptateur de stylet dans le Pour utiliser l’écran tactile, le stylet et la gomme, installez le logiciel ci-dessous. port de l’adaptateur de stylet sur le moniteur. •...

  • Page 20: Actions Avec Le Stylet

    Préparations de l’écran tactile / stylet Actions avec le stylet nRéglages du stylet Les réglages du stylet sont configurés à l’aide de l’Utilitaire de Utilisez des stylets utilisables avec ce moniteur (stylets fournis stylet. Pour plus de détails sur les réglages et sur la manière ou PN-ZL03 en option).

  • Page 21: Action Tactile

    Action tactile Action tactile Double-cliquer Même action que le double-clic d’une souris. Touchez rapidement deux fois avec votre doigt/stylet. Les actions tactiles possibles avec ce moniteur diffèrent en fonction du système d’exploitation et de l’application. Les fonctions des actions tactiles sont également différentes. Pour plus d’informations, reportez-vous à...
  • Page 22 Action tactile nActions avec le doigt Glisser-déplacer Même action que glisser-déplacer avec une souris. Zoom Touchez l’écran avec votre doigt/stylet et déplacez-le sans le Fonction pour un écran gérant les agrandissements/ lever. Une fois le mouvement terminé, levez votre doigt/stylet. réductions.

  • Page 23: Autres Fonctions

    Action tactile Gomme Rotation Utilisez cette action dans un écran qui est capable de rotation Utilisez uniquement une gomme fournie avec ce moniteur. d’image. Appuyez sur le point centre de la rotation avec un La gomme est utilisée avec le Pen Software. Pour plus de seul doigt.

  • Page 24: Fonctionnement De Base

    Fonctionnement de base Utilisation du menu tactile (2) VOL +/- Modifie le volume. Vous pouvez toucher le moniteur pour modifier le mode d’entrée, le volume et d’autres réglages. Augmente le volume. 1. Touchez sur le bouton MENU TACTILE. Diminue le volume. Met le son en sourdine.

  • Page 25: Utilisation De La Télécommande

    Fonctionnement de base Utilisation de la télécommande 5. LUMINOSITÉ +/- (Réglage du rétroéclairage) Appuyer sur affiche le menu BRIGHT <LUMIN.> lorsque l’écran de menu n’est pas affiché. B R I G H T Appuyez sur pour régler la luminosité. * Si vous n’appuyez sur aucun bouton pendant environ 4 secondes, le menu de BRIGHT <LUMIN.>...
  • Page 26 Fonctionnement de base nChangement de format de l’image Même quand la dimension de l’écran a changé, l’affichage peut rester le même selon le signal d’entrée. WIDE Entrée PC Affiche une image qui remplit tout l’écran. <LARGE> Entrée AV Une image de format 4:3 est étirée pour remplir l’écran en entier. ZOOM 1 Entrée PC Affiche l’image de format 4:3, ainsi l’écran est rempli en entier avec...

  • Page 27: Options De Menu

    Options de menu Affichage de l’écran de menu Conseils • Le menu va différer en fonction du mode d’entrée. Le réglage de la vidéo et du son et les réglages des • L’écran de menu va se fermer automatiquement si aucune différentes fonctions sont activés. Cette section décrit la opération n’est réalisée pendant environ 15 secondes.

  • Page 28: Détails Des Options De Menu

    Options de menu Détails des options de menu Le menu va différer en fonction du mode d’entrée. nSCREEN <ÉCRAN> DISPLAY Vous pouvez modifier la position de l’affichage de l’écran de menu en appuyant sur AUTO (D-SUB1[RGB] <D-SUB1[RVB]>/D-SUB2) CLOCK, PHASE, H-POS et V-POS sont réglés automatiquement. ENTER Appuyer sur pour exécuter le réglage.
  • Page 29 Options de menu nPICTURE <IMAGE> DISPLAY Vous pouvez modifier la position de l’affichage de l’écran de menu en appuyant sur BRIGHT <LUMIN.> Règle la luminosité du rétroéclairage. (Dans le mode PIP, les paramètres de l’écran principal s’affichent dans l’image.) CONTRAST <CONTRASTE> Réglez le contraste entre les parties lumineuses et les parties sombres de l’image.
  • Page 30 Options de menu ADVANCED <AVANCÉ> AUTO (D-SUB1[RGB] <D-SUB1[RVB]>/D-SUB2) ANALOG GAIN et ANALOG OFFSET sont réglés automatiquement. ENTER Appuyer sur pour exécuter le réglage. ANALOG GAIN <GAIN ANALOGIQUE> (D-SUB1[RGB] <D-SUB1[RVB]>/D-SUB2) Règle les parties lumineuses du signal d’entrée vidéo. ANALOG OFFSET <DÉCALAGE ANALOGIQUE> (D-SUB1[RGB] <D-SUB1[RVB]>/D-SUB2) Règle les parties sombres du signal d’entrée vidéo.
  • Page 31 Options de menu nAUDIO TREBLE <AIGUS> Règle le volume des aigus. BASS <GRAVES> Règle le volume des graves. BALANCE Règle l’équilibre des sons entre la droite et la gauche. RESET Restaure les valeurs des options du menu AUDIO sur leurs valeurs préréglées à la sortie d’usine. ENTER Sélectionnez ON et ensuite appuyez sur nSETUP <INSTALLATIO N>...
  • Page 32 Options de menu TOUCH INPUT SELECT <SÉLECT. ENTRÉE TACTILE> Ces réglages activent l’utilisation de l’écran tactile en fonction de la sélection du mode d’entrée. BOTTOM USB <USB INFÉRIEUR> Permet de régler le mode d’entrée pour l’utilisation de l’écran tactile qui est connecté au port USB situé en bas du moniteur. Avec l’orientation horizontale, sélectionnez la borne via laquelle sera transmis le signal vidéo de l’ordinateur connecté...
  • Page 33 Options de menu nMONITOR <MONITEUR> MONITOR <MONITEUR> Sélectionne la direction de l’installation du moniteur. LANDSCAPE <PAYSAGE> ..Direction horizontale PORTRAIT ........Direction verticale OSD H-POSITION <OSD POSITION H> Règle la position horizontale de l’affichage de l’écran de menu. OSD V-POSITION <OSD POSITION V> Règle la position verticale de l’affichage de l’écran de menu.
  • Page 34 Options de menu nPIP/PbyP PIP MODES <PIP MODE> Règle la méthode d’affichage. OFF .... Affiche un seul écran. PIP ....Affiche un écran annexe incorporé dans un écran principal. PbyP ... Affiche un écran principal et un écran annexe sur une ligne. PbyP2 ..
  • Page 35 Options de menu nOTHERS <AUTRES> SCREEN MOTION <DÉFILEMENT IMAGE> PATTERN <MIRE> Les images résiduelles sont réduites par le déplacement de l’écran. OFF ........La fonction SCREEN MOTION est désactivée. PATTERN1 <MIRE1> ..Tout l’écran se déplace verticalement et horizontalement. PATTERN2 <MIRE2> ..Un écran noir s’étend à partir du bas de l’écran, puis se rétrécit vers le bas de l’écran. Si le moniteur est installé...
  • Page 36 Options de menu nZOOM2 SPECIAL SETTING nAffichage sur deux écrans <RÉGLAGES SPÉCIAUX ZOOM2> Vous pouvez afficher deux écrans simultanément. Réglez cette fonction avec “PIP MODES” <PIP MODE> dans Si vous connectez un ordinateur portable ayant l’une des le menu PIP/PbyP. résolutions d’écran suivantes et que des bandes noires apparaissent autour de l’écran, réglez ZOOM2 SPECIAL Un écran annexe est SETTING <RÉGLAGES SPÉCIAUX ZOOM2>...
  • Page 37 Options de menu nSCHEDULE <EMPLOI DU TEMPS> (5) INPUT <ENTRÉE> Vous pouvez régler l’heure de la mise sous et hors tension du Précise le mode d’entrée à la mise sous tension. S’il n’est moniteur. pas spécifié, c’est le réglage START INPUT MODE qui Réglez cette fonction avec “SCHEDULE” <EMPLOI DU s’applique.

  • Page 38: Réglages Pour L'affichage D'écran De Pc

    Options de menu Réglages pour l’affichage d’écran de PC nRéglage automatique Quand vous utilisez D-SUB1 ou D-SUB2 pour afficher un écran d’ordinateur pour la première fois, ou quand vous changez le réglage de l’ordinateur, utilisez le réglage automatique de l’écran. 1. Commutez l’entrée sur D-SUB1 ou sur D-SUB2 et affichez la mire de réglage. (Voir la description ci- dessous.) MENU...

  • Page 39: Initialisation (Restauration)/Réglage Des Restrictions Des Fonctions (Function )

    Initialisation (Restauration)/Réglage des restrictions des fonctions (FUNCTION <FONCTION>) Vous pouvez restaurer les réglages sur leurs valeurs OSD DISPLAY <OSD> préréglées à la sortie d’usine et limiter les opérations. Affiche/masque le menu, les modes et les messages. L’écran FUNCTION ne peut pas être caché. SIZE 1.

  • Page 40: Commande Du Moniteur Par Un Pc (Rs-232C)

    Commande du moniteur par un PC (RS-232C) Conditions de communication Vous pouvez commander ce moniteur à partir d’un PC via le câble RS-232C (port COM) sur le PC. Faites les réglages de communication RS-232C du PC pour qu’ils correspondent aux réglages de communication du Conseils moniteur comme suit : •...
  • Page 41 Commande du moniteur par un PC (RS-232C) nFormat des codes de réponse nIntervalle de communication Lorsqu’une commande a été exécutée correctement • Après le renvoi de OK ou ERR, vous devez envoyer les commandes suivantes. Code retour Pour régler l’expiration du délai, spécifiez 10 secondes ou , 0A un temps plus long.

  • Page 42: Réglage Des Données D'utilisateur Gamma

    Commande du moniteur par un PC (RS-232C) Réglage des données d’utilisateur GAMMA n P our transférer les données d’utilisateur GAMMA Utilisez les commandes de transfert des données d’utilisateur (UGRW, UGGW, et UGBW). Pour chacune des couleurs R, V et B, divisez l’ensemble des 512 pièces de données d’utilisateur en 16 blocs, et transférez 32 pièces de données avec chaque commande.

  • Page 43: Tableau Des Commandes Rs-232C

    Commande du moniteur par un PC (RS-232C) Tableau des commandes RS-232C Comment lire le tableau des commandes Commande : Champ commande (Voir à la page 40.) Direction : W Quand le “Paramètre” est réglé dans le champ paramètre (voir à la page 40), la commande fonctionne de la manière décrite dans la colonne “Contenu de la commande/de la réponse”.

  • Page 44: Menu Screen

    Commande du moniteur par un PC (RS-232C) Menu SCREEN <ÉCRAN> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse AUTO ASNC Quand le mode d’entrée est D-SUB1[RGB] <D-SUB1[RVB]>/D-SUB2. CLOCK <HEURE> CLCK 0-1200 0-1200 Quand le mode d’entrée est D-SUB1[RGB] <D-SUB1[RVB]>/D-SUB2. Varie en fonction du signal.

  • Page 45: Menu Audio

    Commande du moniteur par un PC (RS-232C) Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse ADVANCED AUTO AGIN Quand le mode d’entrée est D-SUB1[RGB] <D-SUB1[RVB]>/D-SUB2. <AVANCÉ> ANALOG GAIN ANGA 0-127 0-127 Quand le mode d’entrée est D-SUB1[RGB] <D-SUB1[RVB]>/D-SUB2. <GAIN ANALOGIQUE>...

  • Page 46: Menu Setup

    Commande du moniteur par un PC (RS-232C) Menu SETUP <INSTALLATION> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA : Année, BB : Mois, CC : Jour, DD : Heure, EE : Minute <RÉGLAGE DATE/HEURE>...

  • Page 47: Menu Monitor

    Commande du moniteur par un PC (RS-232C) Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse TOUCH INPUT BOTTOM USB USCB 0-7 0: INVALID <NON VALIDE>, <USB INFÉRIEUR> 1: BOTTOM INPUT TERM. <TERM. ENTRÉE INF.> (Côté long), SELECT (Côté...

  • Page 48: Menu Others

    Commande du moniteur par un PC (RS-232C) Menu OTHERS <AUTRES> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse SCREEN MOTION PATTERN <MIRE> SCSV 0-4 0: OFF, 1-4: PATTERN1-4 <MIRE1-4> <DÉFILEMENT IMAGE> MOTION TIME 1 MTIM 0-20 0-20 <DÉFILEMENT TEMPS 1>...
  • Page 49 Commande du moniteur par un PC (RS-232C) Menu Initialisation/Réglage des restrictions des fonctions (FUNCTION <FONCTION>) Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse ALL RESET <TOTAL RESET> RSET 0 : ALL RESET 1 <TOTAL RESET 1>, 1 : ALL RESET2 <TOTAL RESET 2> ADJUSTMENT LOCK ALCK 0-2 0 : OFF, 1 :ON1, 2 :ON2...

  • Page 50: Commandes De Configuration Des Données De L'utilisateur Gamma

    Commande du moniteur par un PC (RS-232C) Commandes de configuration des données de l’utilisateur GAMMA Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse TRANSFERT DE DONNÉES GAMMA UGRW aaxxxx ··· xxxxcc aa : Numéro de bloc ROUGES (xxxx : 32 pièces) xxxx : 32 pièces de données d’utilisateur aa: 01-16 cc : La somme de contrôle (ASCII) du numéro de bloc et des données TRANSFERT DE DONNÉES GAMMA...

  • Page 51: Commande Du Moniteur Par Un Pc (Lan)

    Commande du moniteur par un PC (LAN) Paramètres de connexion à un réseau LAN Votre moniteur peut être connecté à un réseau LAN, ce qui permet de le contrôler depuis un PC, lui-même connecté à un réseau LAN. Définissez l’adresse IP et le masque de sous-réseau du Vous pouvez également configurer le moniteur de manière moniteur de manière à...

  • Page 52: Processus De Configuration

    Commande du moniteur par un PC (LAN) nRéglages des paramètres sur un PC 7. Modifiez provisoirement l’adresse IP et le masque de sous- réseau. Une fois le moniteur connecté à un PC, vous pouvez Utilisez les réglages suivants pour accéder au moniteur configurer les paramètres LAN directement sur le PC.

  • Page 53: Contrôle Du Moniteur Par Le Biais D'un Pc

    Commande du moniteur par un PC (LAN) Contrôle du moniteur par le biais d’un PC 5. Cliquez sur “LAN SETUP” dans le menu NETWORK. Conseils • Par sécurité, définissez un nom d’utilisateur (USER NAME) et un mot de passe (PASSWORD). (Voir à la page 55) n Fonctionnement de base Vous utilisez Internet Explorer sur un PC connecté au réseau LAN pour contrôler le moniteur. 1. Lancez Internet Explorer sur le PC. 2. Dans la barre d’adresse, tapez “http://” suivi de l’adresse IP de votre moniteur suivi de “/”, puis appuyez sur la touche Entrée. Vous pouvez confirmer l’adresse IP à l’aide de la fonction 6. Spécifiez DHCP CLIENT, IP ADDRESS, etc.
  • Page 54 Commande du moniteur par un PC (LAN) nINFORMATION nADJUSTMENT Permet d’afficher des informations relatives à ce moniteur. Vous pouvez régler ces paramètres qui sont également disponibles dans le menu du moniteur. • SCREEN (Voir à la page 28.) • PICTURE (Voir à la pages 29 à 30.) •...
  • Page 55 Commande du moniteur par un PC (LAN) nNETWORK (LAN SETUP) nNETWORK (SECURITY) Cet écran vous permet de définir les paramètres nécessaires Cet écran vous permet de régler les paramètres de sécurité. quand le moniteur est connecté à un réseau local. USER NAME / PASSWORD DHCP CLIENT Permet de définir un nom d’utilisateur et un mot de passe...
  • Page 56 Commande du moniteur par un PC (LAN) nNETWORK (GENERAL) nMAIL (ORIGINATOR) Cet écran vous permet de spécifier les paramètres généraux Cet écran vous permet de configurer l’e-mail envoyé du réseau local. périodiquement ou en cas d’erreur du moniteur. Les paramètres dépendent de la configuration de votre réseau LAN.
  • Page 57 Commande du moniteur par un PC (LAN) nMAIL (RECIPIENT) nMAIL (PERIODICAL) Cet écran vous permet de spécifier les destinataires de l’e-mail Quand l’option PERIODICAL de CONDITION dans MAIL envoyé périodiquement ou en cas d’erreur du moniteur. (RECIPIENT) est cochée, spécifiez la date et l’heure d’envoi de l’e-mail.
  • Page 58 Commande du moniteur par un PC (LAN) nSNMP Attention Permet de configurer les paramètres relatifs au SNMP. • Après avoir défini le SNMP, cliquez sur [Switch the main power of monitor off and on now.] ou mettez le moniteur hors tension puis sous tension à nouveau à l’aide de l’interrupteur d’alimentation.

  • Page 59: [Fonctions Avancées] Contrôle Par Invite De Commande

    Commande du moniteur par un PC (LAN) [Fonctions avancées] Contrôle par invite de commande Vous pouvez contrôler le moniteur à l’aide des commandes de RS-232C (voir à la page 43) via le logiciel de la borne et les autres applications appropriées. Pour utiliser cette fonction, établissez la connexion au moniteur via Internet Explorer.

  • Page 60: Dépannage

    Dépannage En cas de problème avec l’affichage, veuillez vous référer aux La vidéo provenant de la borne d’entrée DisplayPort ne conseils de dépannage suivants, avant d’appeler le service s’affiche pas correctement. après-vente. • Le signal d’entrée est-il compatible avec ce moniteur ? (Voir à...
  • Page 61 “STATUS <ÉTAT> [xxxx]” apparaît dans le coin de l’écran. • Le matériel a un problème. Mettez hors tension le moniteur et demandez à votre revendeur SHARP la réparation. (Lorsque le paramètre STATUS ALERT <ALERTE D’ÉTAT> est réglé sur OSD & LED. Cela dépend du réglage.) Quand “AUTO DIMMING <BAISSE LUM.

  • Page 62: Caractéristiques

    LOW POWER <BASSE CONSOMMATION>: 0,5 W. SHARP se réserve le droit d’apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils afin d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères...
  • Page 63 Lors du montage du moniteur, assurez-vous d’utiliser un support de montage mural qui soit conforme à la méthode de montage compatible avec VESA. SHARP recommande l’utilisation des vis M6 et de les serrer. Remarquez que la profondeur des trous des vis du moniteur est de 10 mm. Relâcher le montage peut causer la chute du produit, entraînant des blessures sérieuses pour les personnes aussi bien que des dommages au produit.
  • Page 64 Caractéristiques nGestion de l’alimentation Ce moniteur est conforme aux systèmes VESA DPMS. La carte vidéo et l’ordinateur doivent être conformes à la même norme afin que la fonction de gestion de l’alimentation du moniteur soit active. DPMS : Signalisation de la gestion de l’alimentation de l’affichage Consommation DPMS Écran...
  • Page 65 Caractéristiques nTableau des fréquences de signaux compatibles (AV) Résolution de l’écran Fréquence HDMI Composant 1920 × 1080p 24Hz 50Hz 59,94Hz 60Hz 1920 × 1080i 50Hz 59,94Hz 60Hz 1280 × 720p 50Hz 59,94Hz 60Hz 720 × 576p 50Hz 720 × 480p 59,94Hz 60Hz 640 ×...
  • Page 66 Caractéristiques nBroches de la borne d’entrée DisplayPort nBroches de la borne d’entrée D-sub (Mini D-sub à 15 broches) (DisplayPort à 20 broches) Fonction Fonction Fonction Fonction Entrée du signal vidéo rouge +5 V Ligne principale 3- Masse Entrée du signal vidéo vert MASSE Masse 12 Ligne principale 0+...

  • Page 67: Précautions Pour Le Montage (À L'attention Des Revendeurs Et Techniciens Sharp)

    Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) • L’installation, le démontage ou le déplacement du moniteur doit être fait par 4 personnes ou plus. • Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur.
  • Page 68 Précautions pour le montage (À l’attention des revendeurs et techniciens SHARP) nRetrait du plateau L'arrière du plateau Pincer les ergots de verrouillage (4 points) nFixation du cache de haut-parleur Vis de fixation du cache de haut-parleur (M3) Si vous prévoyez d'utiliser le moniteur avec l'orientation verticale, le cache de haut-parleur n'est pas utilisé.
  • Page 69 PN-80TC3 M FR16C(2)
