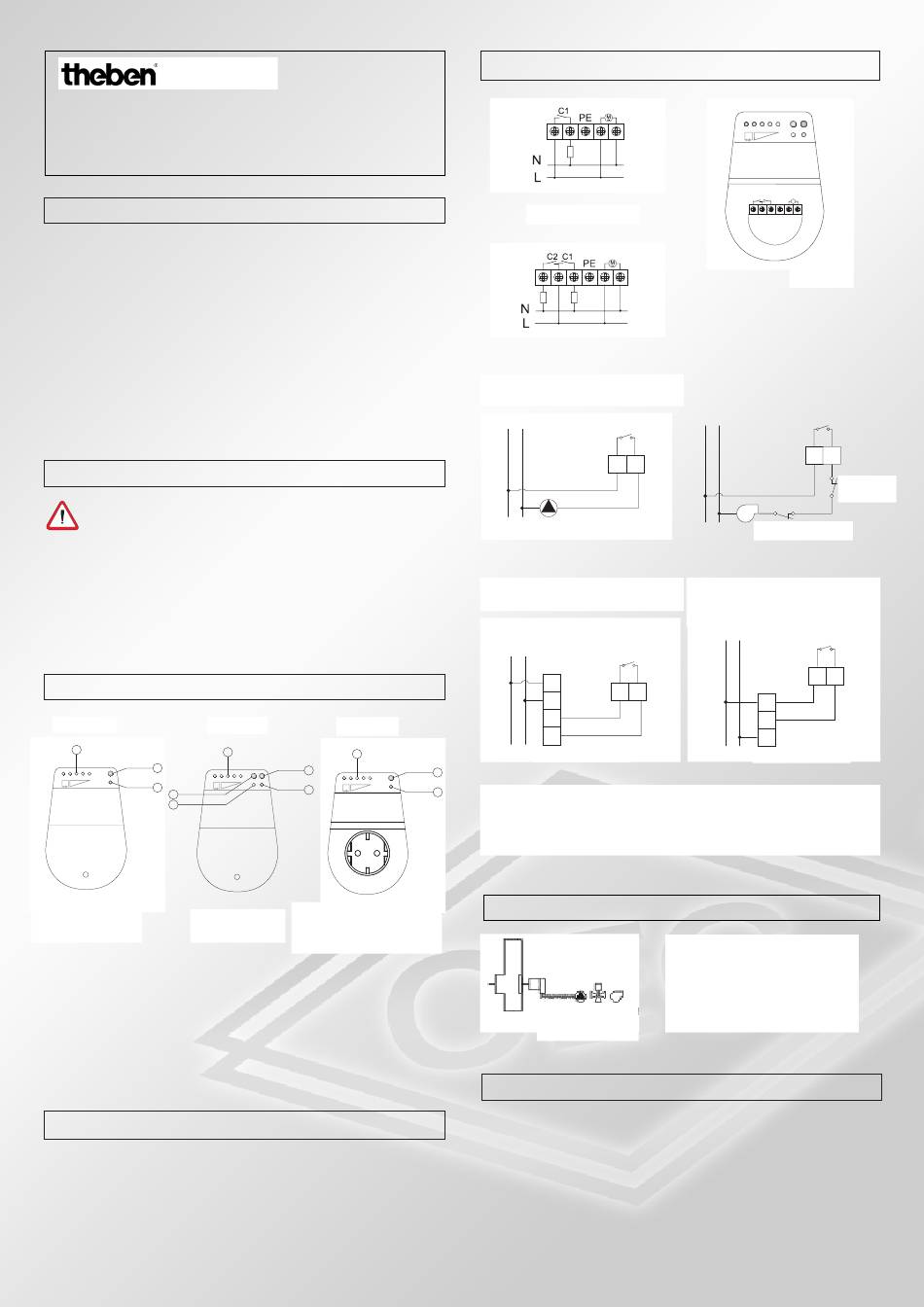

Theben RAMSES 813 top HF Guide Rapide

RAMSES 813 top HF (thermostat à horloge) +
REC 11/REC 12/REC 21 (868 MHz)
(Récepteur en saillie ou encastrable)
1.0 Application
Le thermostat à horloge RAMSES 813 top HF avec récepteur REC convient
pour la régulation de température dans les pièces d'habitation ou locaux com-
merciaux. Il ne convient pas pour des locaux humides ou très poussiéreux (hall
de fabrication par ex.). Le thermostat RAMSES 813 top HF peut être placé à
n'importe quel endroit car il ne nécessite aucun raccordement électrique. Le
récepteur REC doit être installé à proximité des appareils de chauffage à com-
mander comme brûleur, circulateur, vanne de zone, etc. Comme tout thermo-
stat à horloge, le RAMSES 813 top HF a pour but d'assurer le maintien
d'une température ambiante «confort» pendant la période d'occupation du
bâtiment et de réduire cette température pendant les périodes d'inoccupation
afin de réaliser des économies substantielles. Pour l´utilisation du thermostat
RAMSES 813 top HF voir le mode d´emploi joint.
2.0 Sécurité
Bien que ce thermostat ne nécessite qu'un raccordement électrique
minimum (récepteur), celui-ci doit être effectué par un électricien qua-
lifié en respectant les normes en vigueur. Le thermostat et l'ensemble
de l'installation ne peuvent provoquer des perturbations électriques
susceptibles d'influencer d'autres appareils. Des interventions dans
l'appareil ou des modifications de celui-ci entraînent la perte de ga-
rantie. Le constructeur ou l'importateur ne peut être tenu responsable
pour d'éventuels dégâts occasionnés par une utilisation inadaptée de
l'appareil.
3.0 Récepteurs Typ REC 11/ REC 12/ REC 21 F
1 canal 2 canaux
E
A
5 4 3 2 1
5 4 3 2 1
B
D
C
REC 11
montage mural montage mural

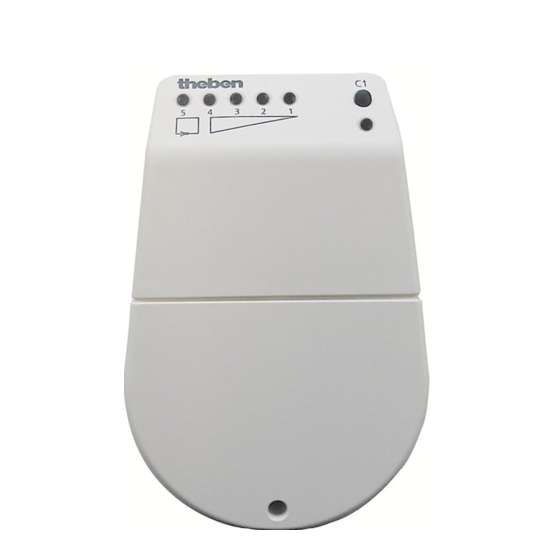

Récepteurs REC 11 / REC 12 / REC 21 F
A commutation manuelle canal 1
B LED indiquant la position du canal 1
C LED indiquant la position du canal 2 (seulement pour REC 12)
D commutation manuelle canal 2
E affichage de l´intensité du signal radio
4.0 Caractéristiques des récepteurs REC 11/ REC 12/ REC 21 F
• Les récepteurs REC 11 et REC 21 F sont à utiliser lorsque le thermostat
commande un seul appareil de chauffage (1 zone).
• Le récepteur REC 12 est à utiliser avec 2 thermostats RAMSES 813 top
HF pour la régulation de température dans 2 zones indépendantes.
• La portée du signal radio est d´environ 25-30 m à l´air libre. Si le signal traverse
des murs épais ou des chapes en béton armé, la portée du signal est réduite.
1 canal
E
E
A
5 4 3 2 1
B
REC 21 F
REC 12
montage sur prise
230 V avec terre
belge/ française
(seulement pour REC 12)
310 509
5.0 Raccordement électrique du récepteur REC 11 ou REC 12
REC 11 et REC 12
Pour un circulateur ou vanne électro-
thermique
L N
Pour un brûleur avec alimentation
L
N
T1
T2
L N Bornier de la chaudière
bornier de la chaudière
A
Remarque: suivant l´emplacement où le récepteur est monté et selon l´en-
B
vironnement, des signaux parasites sont captés par l´antenne. De façon à ré-
duire les réceptions parasites, orienter le récepteur de telle sorte qu´un mini-
mum de LED´s soit allumé.
5.1 Raccordement électrique du récepteur REC 21 F
circulation vanne electro-
thermique ou chaudière
gaz/fuel
6.0 Codification de REC 11/ REC 12/ REC 21 F
Afin d'éviter que plusieurs thermostats ne s'influencent mutuellement dans
une même installation, chaque canal du récepteur ou chaque récepteur doit
être accordé sur le signal du thermostat concerné.
Codification du canal C1:
-> Appuyer sur la touche C1 du récepteur pendant 5 secondes. La LED C1
clignote 5 secondes.
-> Pendant ce temps, le thermostat RAMSES 813 top HF doit être codifié
(Menu -> Service -> Codage). Confirmer par OK.
5 4 3 2 1
C2
Pour un brûleur sans alimentation ou
une électrovanne gaz
C1 (C2)
thermostat de chaudière
thermostat de chaudière
L N
Pour une vanne de zone avec servo-
moteur TEMPOLEC SM 100 R ou
Sm 80 R
C1 (C2)
L N bornier du servomoteur Bornier du servomoteur
• Brocher le récepteur dans une prise
de courant 230 V.
• Utiliser un câble avec fiche 230 V
pour le raccordement de la charge.
C1
PE
M
~
2 canaux
C1 (C2)
thermostat
thermostat
de sécurité
de sécurité
C1 (C2)
1
2
3
