Theben RAMSES 814 BLE UP Mode D'emploi

Thermostat
FR
encastré

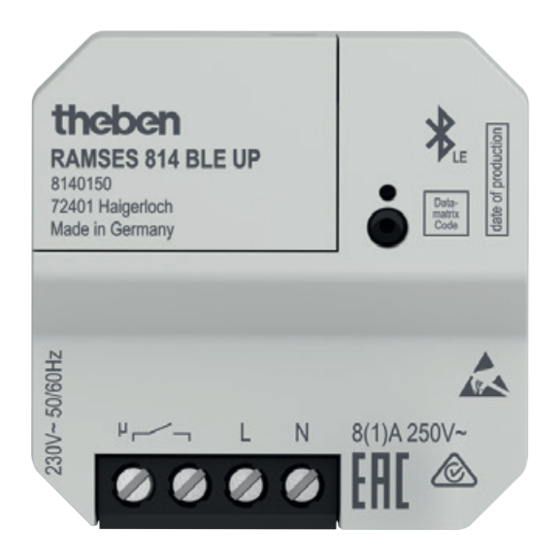

RAMSES 814 BLE UP
8140150
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou
d'incendie !
Le montage doit exclusivement être effectué par
¾ ¾
un électricien spécialisé !
•
Le thermostat encastré répond aux exigences de la
norme EN 60730-2-9 en cas de montage conforme
•
L'appareil correspond au type 1 B selon CEI/EN 60730-1
•
La commande et la programmation s'effectue unique-
ment avec l'application RAMSES BLE
•
Avec entrée externe (pas de TBTS, réglable)
2. Usage conforme
•
Régulation de chauffage pour surveillance et régulation
horaires de la température ambiante dans des maisons
individuelles, des bureaux, etc.
•
Utilisation dans des locaux secs avec les impuretés usu-
elles des locaux d'habitation
•
Montage en boîtier encastré
Élimination
Procéder à l'élimination de l'appareil conformément aux
† ¾
directives de protection de l'environnement (retirer aupara-
vant la pile de l'appareil).
3. Montage
Montage du thermostat programmable
Monter dans les boîtiers encastrés du commerce (selon
†
¾
DIN 49073)
4. Raccordement
Couper la tension
† ¾
!
Risque d'électrocution !
L'appareil ne dispose pas d'isolation de base au niveau
des bornes/connecteurs !
307386 02
Installer de manière protégée contre les contacts.
†
¾
Assurer une distance minimale de 3 mm par rapport aux
†
¾
pièces conductrices ou utiliser une isolation complémen-
taire, par ex. avec des entretoises/parois de séparation.
!
L'alimentation électrique s'effectue via L et N (voir don-
nées techniques), la connexion au générateur de chaleur
via un contact de relais.
!
Sécuriser l'appareil avec un disjoncteur différentiel de
type B ou C (EN 60898-1) de 10 A max., installé en
amont.
!
Pour exclure toute influence de CEM, l'alimentation élec-
trique doit être posée séparément de l'entrée externe (si
utilisée).
Raccordement de la sonde de température
La sonde de température est incluse dans l'emballage.

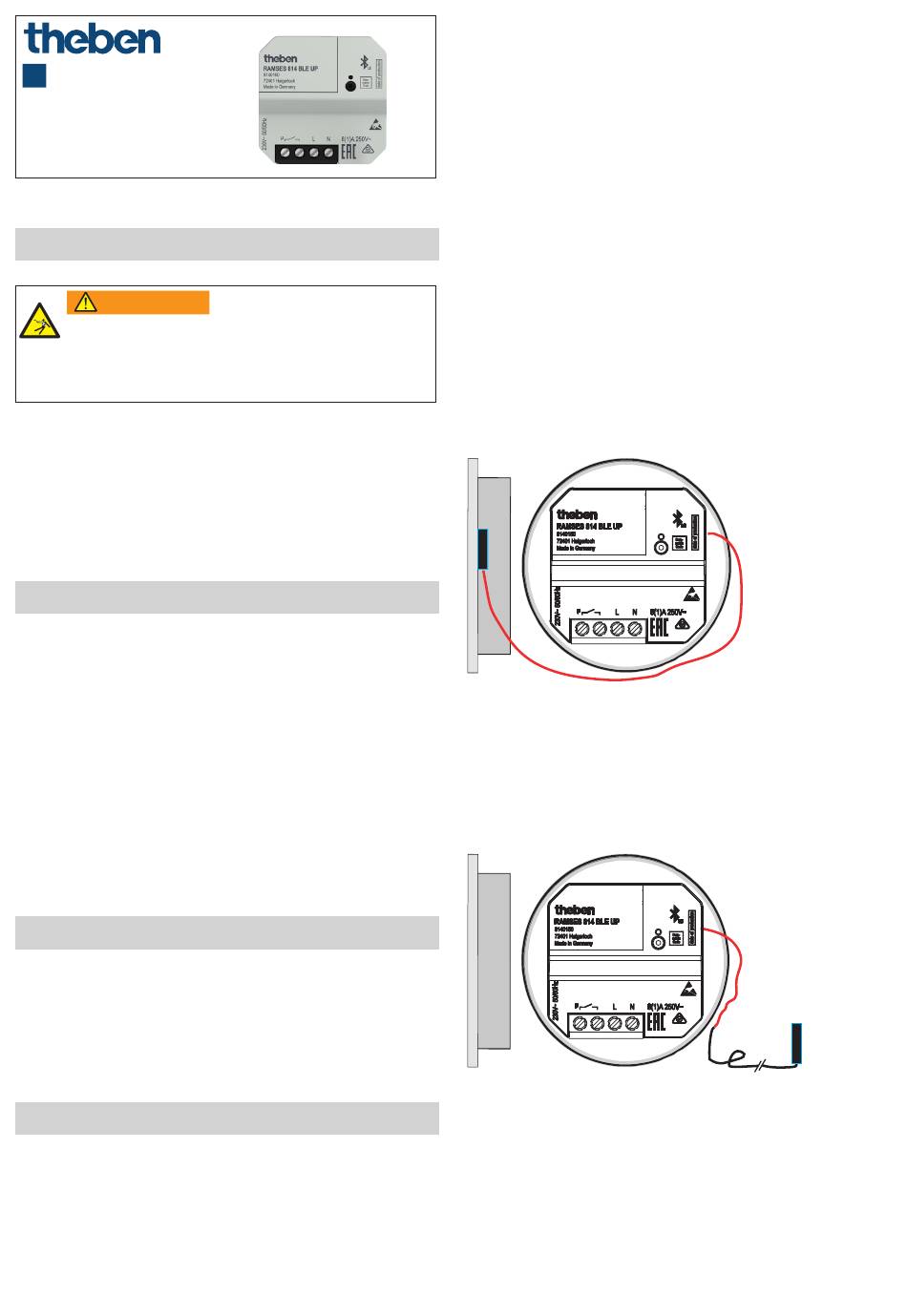

Capteur interne
Pour mesurer la température ambiante
Insérer la sonde sur le côté droit du thermostat
†
¾
programmable.
Retirer le film adhésif et le coller à l'intérieur du faux
† ¾
couvercle.
Capteur externe (9070459 ou 9070321)
Les deux extrémités isolées du câble de capteur forment
l'entrée externe.
Retirer l'isolation puis raccorder et poser la sonde de tem-
†
¾
pérature, le contact de fenêtre, le détecteur de présence,
etc.
1
