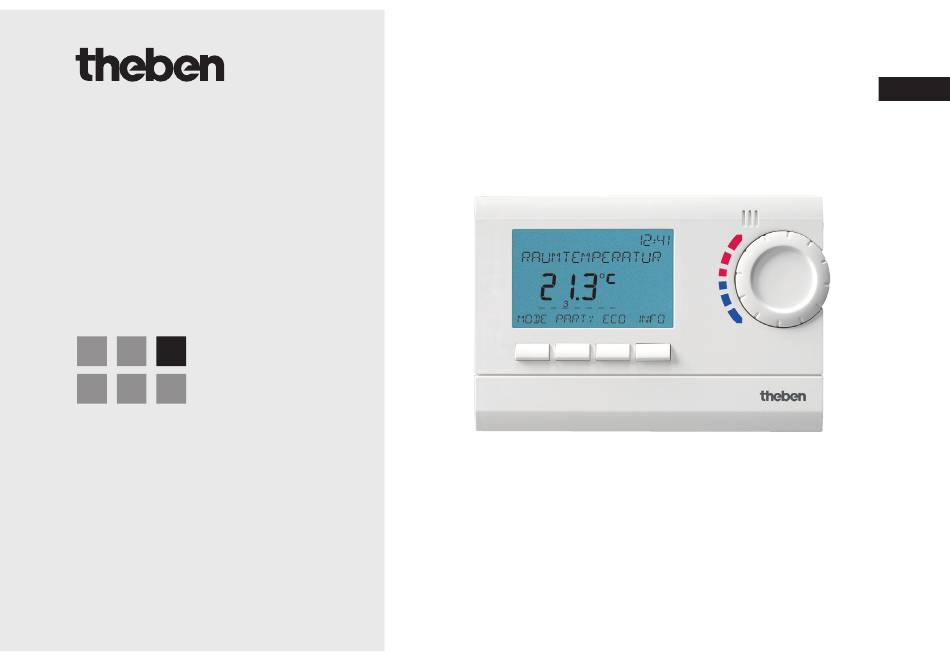

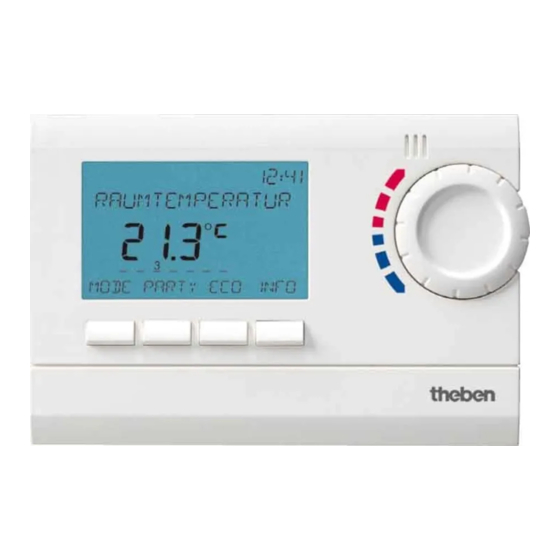

- Page 1 309 393 RAMSES RAMSES 811 top2 RAMSES 831 top2 811 9 910 831 9 910 RAMSES 812 top2 RAMSES 832 top2 812 0 910 832 0 910 Notice de montage et d'utilisation Thermostat d'ambiance D GB RAMSES 832 top2...
-
Page 2: Table Des Matières
Table des matières Programmer l'horaire de commutation ..19 Changer ou effacer l'heure de commutation .. 20 Consignes de sécurité élémentaires ....3 Afficher l'heure de commutation ....21 Écran et touches ..........4 Effacer complètement un programme .... 21 Principe de programmation ......... -
Page 3: Consignes De Sécurité Élémentaires
Consignes de sécurité élémentaires AVERTISSEMENT Danger de mort, risque d'électrocution et d'incendie ! Le montage doit être effectué exclusivement par un électricien spécialisé ! • L'appareil est prévu pour un montage mural. • Correspond au type 1 B selon CEI/EN 60730-1. Utilisation conforme à... -
Page 4: Écran Et Touches
Principe de Écran et touches programmation Affichage des horaires Affichage de l'heure 1. Lire une ligne de texte de commutation Un texte/symbole clignotant programmés Affichage de représente une question la température Ligne de texte Jours de la semaine de 1 à 7 2. -
Page 5: Raccordement, Montage Et Démontage
Raccordement, montage et démontage AVERTISSEMENT Danger de mort, risque d'électrocution ! Le montage doit être effectué exclusivement par un électricien spécialisé ! Couper la tension ! Recouvrir ou protéger les parties sous tension à proximité. Protéger contre toute remise en marche ! ... -
Page 6: Montage
Montage Fixer la plaque au mur et enficher l'appareil. Respecter la hauteur de montage d'environ 1,5 m. Démontage À l'aide d'un tournevis, appuyer sur le crochet de verrouillage par le dessous et vers le haut, ouvrir ensuite l'appareil. -
Page 7: Introduire Ou Remplacer Les Piles
Pour les versions RAMSES 811 top2 et RAMSES 831 top2 Introduire les piles Remplacer les piles 1. S i le symbole «pile» clignote à l'écran, N 'utiliser que des piles alcalines 1,5 V de type le thermostat est toujours opérationnel mais les piles doivent être remplacées dès que... -
Page 8: Première Mise En Service
HEURE/DATE dans MOIS le sous-menu REGLAGE/SERVICE. JOUR HEURE Pour les modèles RAMSES 811 top2 et RAMSES MINUTE 812 top2, la date et l'heure doivent être réglées. Sur les modèles RAMSES 831 top2 et RAMSES TEMP AMBIANTE °C 21,6 832 top2, la date et l'heure sont préréglées en... -
Page 9: Fonctions De Base Pour L'utilisateur
& Fonctions de base pour l'utilisateur Remarque : Après 5 s, l'ensemble de l'écran, hormis la température et l'heure, est masqué. L'écran réapparaît en appuyant sur la touche INFO. Ce réglage peut être modifié dans REGLAGE/SERVICE –> OPTIONS –> AFFICHAGE (voir page 22). Touche INFO –... -
Page 10: Touche Party
Touche PARTY – Choisir la tem- Touche ECO – Choisir la tem- pérature de dérogation pérature de dérogation A ppuyer sur la touche PARTY. L'écran A ppuyer sur la touche ECO. L'écran affiche affiche TEMP SOUHAITÉE PARTY 23,0 °C. TEMP SOUHAITÉE ECO 18,0 °C. -
Page 11: Programmes De Température
Programmes de température Les appareils RAMSES top2 sont dotés de Effectuer des modifications de tempéra- plusieurs programmes prédéfinis. ture à l'aide du bouton de réglage – P1 Quel que soit le programme choisi, vous pou- – P2 vez modifier temporairement la température de –... - Page 12 Valable pour toutes les programmations : La barre discontinue située en haut à gauche de l'écran indique le nombre de pas de programme mémorisés. Le curseur clignotant indique l'endroit où vous vous trouvez dans la chronologie des pas de programme. .
-
Page 13: Touche Mode
Touche MODE – Sélectionner un programme de température ou un mode de fonctionnement Appuyer sur les touches INFO et ensuite sur MODE. Sélectionner un programme prédéfini ou un mode de fonctionnement. INFO MODE ... -
Page 14: Reglage/Service
Directement avec la touche de raccourci SET ou en sélectionnant dans le menu MODE, le sous-menu RÉGLAGE/SERVICE permet d'accéder aux réglages et à la programmation RÉGLAGE/ SERVICE TEMP SOUHAITÉE HEURE/ PROGRAMMA- VACANCES OPTIONS SERVICE DATE TION PROG P1... -
Page 15: Modifier La Température Souhaitée
être choisies librement JOUR pour valider. CONFORT 1 (seulement 2 températures confort RÈGLE ÉTÉ- pour RAMSES 811 top2 et 812 top2). TEMP RÉDUIT – confort 1–3 : 10,2 à 30 °C – température réduite : min. 10 °C, PROT ANTIGEL max. -
Page 16: Activer Le Programme Vacances
Activer le programme vacances SET ou MODE –> RÉGLAGE/SERVICE –> OK. RÉGLAGE/ SERVICE VACANCES –> OK. VACANCES L'écran affiche DÉBUT VACANCES. Sélectionner successivement l'année, DÉBUT VACANCES le mois, le jour et l'heure. ANNÉE 2009 Modifier la valeur à l'aide des touches + ou –... -
Page 17: Choisir La Température
Choisir la température Annuler le programme vacances Au cours de la période vacances programmée, l'écran affiche VACANCES. Les autres fonctions ne sont accessibles PROT ANTIGEL TEMP RÉDUIT CONFORT 1 CONFORT 2 ... qu'après l'annulation du programme vacances en appuyant sur la touche OFF. Interroger/effacer le programme vacances L'écran affiche VACANCES OFF. -
Page 18: Interrompre Brièvement Et Réactiver Le Programme Vacances
Programmation Interrompre brièvement et réactiver le programme vacances Les programmes P1, P2 et P3 sont préréglés mais peuvent être modifiés ou supprimés. Maximum 24 Au cours de la période vacances, le programme commutations par programme et 42 au total. peut être interrompu par la touche OFF, puis Programme P1 (préprogrammé) réactivé... -
Page 19: Programmer L'horaire De Commutation
Programmer l'horaire de commutation SET ou MODE –> RÉGLAGE/SERVICE –> OK. PROG P1 PROGRAMMATION –> OK. L'écran affiche PROG P1. Choisir PROG P1, P2 ou P3. Appuyer sur OK. Appuyer sur NEW. Sélectionner les jours souhaités à l'aide P1 Lu-Ve P1 Sa-Di QUOTIDIEN... -
Page 20: Changer Ou Effacer L'heure De Commutation
Changer ou effacer l'heure de commutation PROG P1 ET ou MODE –> RÉGLAGE/SERVICE –> OK. PROGRAMMATION –> OK. L'écran affiche PROG P1. EDIT Choisir PROG P1, P2 ou P3. Appuyer sur Appuyer sur EDIT. CHANGER EFFACER 6:00 6:00 L'écran affiche CHANGER ou EFFACER. -
Page 21: Afficher L'heure De Commutation
Afficher l'heure de Effacer complètement un pro- commutation gramme SET ou MODE –> RÉGLAGE/SERVICE –> OK. SET ou MODE –> RÉGLAGE/SERVICE –> OK. PROGRAMMATION –> OK. PROGRAMMATION –> OK. L'écran affiche PROG P1. À l'aide des touches + ou –, Choisir PROG P1, P2 ou P3. -
Page 22: Choisir La Langue
Choisir la langue 1 = affichage simple : après 5 s, SET ou MODE –> RÉGLAGE/SERVICE 12:00 tous les contenus de l'écran, –> OPTIONS –> OK. 21,3 °C hormis la température et LANGUE –> OK. L'écran affiche, p. ex., FRANÇAIS. l'heure, sont masqués. -
Page 23: Régler Le Rétro-Éclairage De L'écran
Régler le rétro-éclairage de Régler le contraste l'écran Le contraste de l'écran peut être réglé sur (uniquement pour RAMSES 831 et 832 top2) différents niveaux. La luminosité du rétro-éclairage peut être SET ou MODE –> RÉGLAGE/SERVICE réglée sur différents niveaux. –>... -
Page 24: Verrouillage Des Touches
Verrouillage des touches Déverrouiller brièvement les touches Le verrouillage des touches peut être désactivé L'appareil est équipé d'un verrouillage des brièvement pour les programmations, etc. touches dont l'activation et la désactivation Après la fin des modifications et le retour en sont commandées par un logiciel. -
Page 25: Paramètres Avancés Pour Le Professionnel
Paramètres avancés pour le professionnel Etalonner la température mesurée RÉGLAGE/ Si l'emplacement de montage est défavorable, des diffé- SERVICE rences de température peuvent survenir entre la tempéra- SERVICE ture ambiante effective et la température mesurée. Cette différence peut être corrigée grâce à l'étalonnage. ETALONNAGE SET ou MODE –>... -
Page 26: Activer L'optimisation
Activer l'optimisation 6h30. Si l'optimisation est réglée sur 5 min/K, le thermostat passe en appel de chaleur plus (uniquement pour RAMSES 831 et 832 top2) tôt, à savoir : La fonction d'optimisation permet d'atteindre • température de consigne à 06h00 –> 23 °C une température ambiante précise au moment •... -
Page 27: Activer La Protection De La Pompe
Activer la protection de Configurer l'entrée externe la pompe Sur le modèle RAMSES 831/832 top2, l'entrée externe peut être configurée pour différents La protection de la pompe n'est pas activée en capteurs externes. usine. Elle peut toutefois être réglée dans le ATTENTION ! L'entrée est active, il ne menu SERVICE. - Page 28 Les options suivantes sont disponibles avec un capteur ou contact raccordé sur l'entrée externe. Capteur sol mode 1 pas d'options, régulation de température du sol. réf. 901 4 026 La température du sol s'affiche à l'écran. mode 2 limitation de la température du sol. Sélection de la température du sol réglable entre 20 et 30 °C.
- Page 29 Contact fenêtre pas d'options, tant que le contact fenêtre est ouvert, le thermostat régule par rapport à la tempéra- ture de protection antigel; l'écran affiche le CONT FENETRE. Contact téléphone sélection de la température choisir la température sur laquelle le régulateur doit se baser lorsque le contact téléphone est fermé.
-
Page 30: Configurer Le Régulateur
Configurer le régulateur En fonction du choix, différents paramètres complé- Comportement d'un régulateur PD mentaires peuvent être programmés. La modification Dans le cas d'installations de chauffage adaptées, de ces paramètres est réalisée par les touches + ou – et un régulateur PD ou chronoproportionnel (PWM) se la confirmation par OK. -
Page 31: Activer La Fonction Maintenance
Activer la fonction maintenance Il s'agit d'une «fonction de rappel» de la main- RÉGULATEUR tenance. S ET ou MODE –> RÉGLAGE/SERVICE –> RÉGUL PD RÉGUL HYSTE SERVICE –> OK. MAINTENANCE –> OK. AMPLITUDE HYSTÉRÉSE L'écran affiche MOIS AVT PROCH MAINT. °C °C À... -
Page 32: Caractéristiques Techniques
Caractéristiques techniques Appareil secteur Caractéristiques communes Matériau des contacts : AgSnO Tension nominale : 230–240 V~, +10 %/-15 % Réglage de la température : de +4 à +30 °C Fréquence : 50 à 60 Hz par paliers de 0,2 °C Réserve de marche : 5 heures Température ambiante admissible : 0 à...
