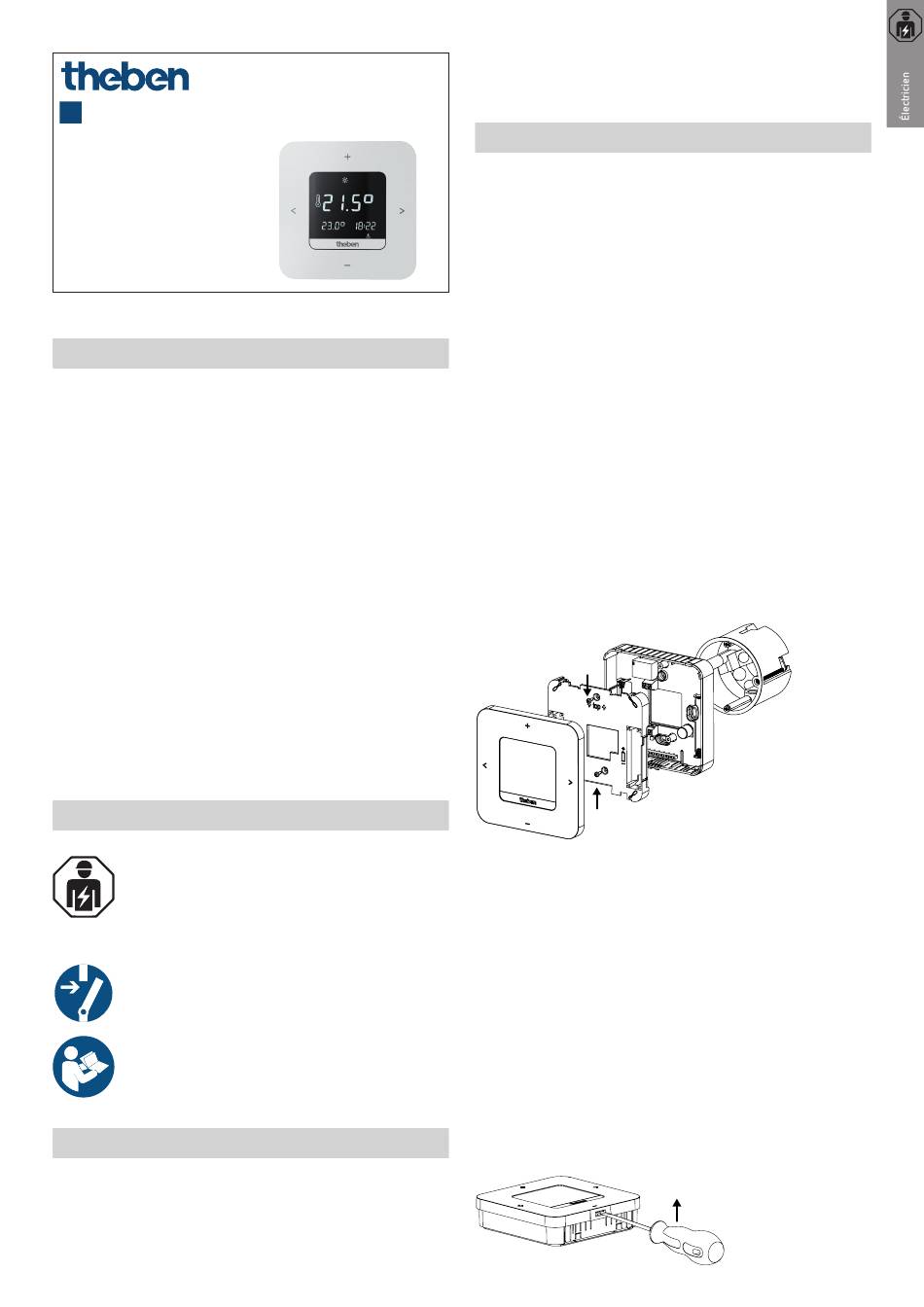

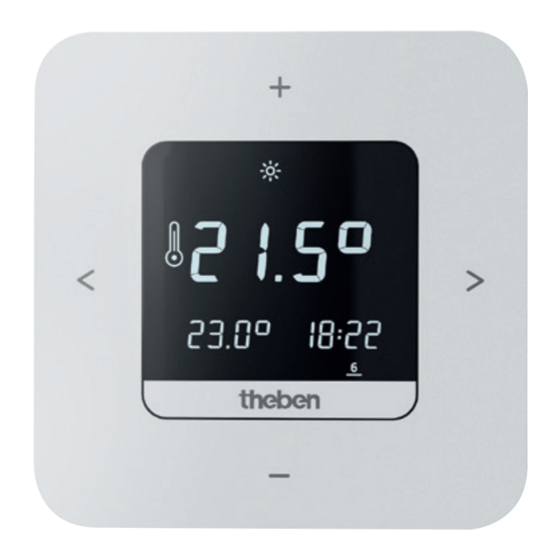

Thermostat programmable numérique
FR
RAMSES 811 top3
8119200
RAMSES 812 top3
8120200
RAMSES 812 top3 16A
8120210
RAMSES 813 top3 HF
8139200
1. Informations générales
•
Thermostat programmable numérique pour montage
mural ou montage sur boîtier encastré
•
Le thermostat programmable répond aux exigences de la
norme EN 60730-2-9 en cas de montage conforme
•
La série RAMSES top3 se compose de 2 appareils sur
piles (8119200, 8139200) et de 2 appareils sur secteur
avec sortie relais de 10 A et 16 A (8120200, 8120210)
•
Entrée externe pour connecter une sonde de tempéra-
ture externe, un capteur de plancher, etc.
•
Système radiocommandé RAMSES 813 top3 HF Set 1 et
Set A comprenant le thermostat RAMSES 813 top3 HF et
un récepteur
•
L'appli RAMSES top3 (pour Android et iOS) permet des
réglages à partir de terminaux mobiles
•
Connexion directe Bluetooth basse consommation (Blue-
tooth-Low-Energy, BLE) entre l'application et les appa-
reils RAMSES top3
•
Accessoires en option : capteur de plancher (9070321),
sonde de température RAMSES (9070459)
2. Sécurité
Montage et installation à confier uniquement à
un électricien, une personne ayant une formation
technique qualifiée, des compétences et de
l'expérience pour pouvoir connaître les dangers
électriques et les éviter.
Couper la tension d'alimentation avant le
montage/démontage et sécuriser la coupure.
Lire entièrement et respecter la notice d'utilisation
avant la mise en service et l'utilisation du produit.
3. Usage conforme
•
Thermostat programmable numérique pour la surveil-
lance et la régulation de la température ambiante en
fonction d'horaires programmés dans des maisons indivi-
duelles, des bureaux, etc.
•
N'utiliser les appareils que dans des pièces sèches (pas
309952 00
28 février 2023
dans une salle de bains, par exemple)
4. Montage
Le thermostat programmable peut être monté soit au mur
(excepté 8120210), soit sur un boîtier encastré.
Piles
Les appareils RAMSES 811 top3 et RAMSES 813 top3 HF sont
des appareils sur piles.
N'utiliser que des piles AA LR6, 2x 1,5 V.
†
Respecter la polarité.
†
Montage du thermostat programmable
L Pour montage au mur. Le set du RAMSES 813 top3 HF
inclut également un pied.
!
Ne pas exposer le thermostat programmable à l'humidité,
à la poussière, aux rayons directs du soleil, au rayonne-
ment thermique et aux courants d'air.
!
Pour les appareils sur piles (8119200 + 8139200), le
cache-bornes doit être fixé avec les vis.
Placer le thermostat programmable sur un mur intérieur à
†
la hauteur des yeux (env. 1,50-1,60 m).
Fixer la plaque de montage à l'aide des trous directement
†
au mur ou sur un boîtier encastré .
Affecter les fils et procéder au câblage.
†
Placer le cache-bornes (la mention « top » doit être en
†
haut).
Le cas échéant, serrer les vis et placer les piles correcte-
†
ment (uniquement avec 8119200 + 8139200) .
Poser le thermostat programmable .
†
Démontage du thermostat programmable
!
Pour le remplacement des piles, ouvrir l'appareil comme
indiqué sur l'illustration, sous peine de détruire l'appareil.
Introduire le tournevis dans l'ouverture et appuyer légère-
†
ment vers le haut pour ouvrir l'appareil.
1
