Page 1: Table Des Matières

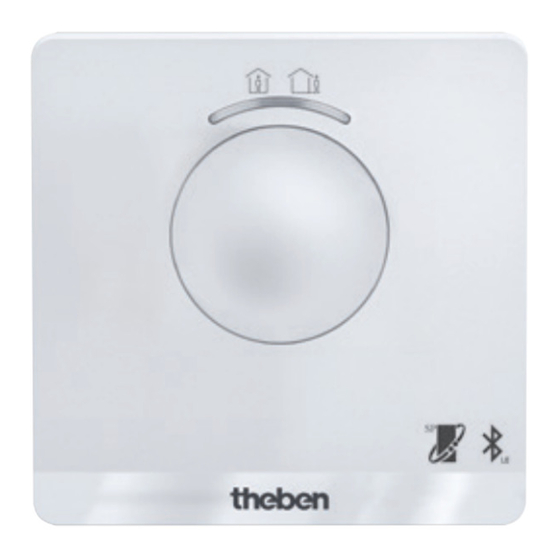

307400 Thermostat programmable RAMSES 812 BLE 8120150 1. Consignes de sécurité fondamentales 2. Usage conforme Élimination 3. Montage Montage du thermostat pro- grammable Démontage du thermostat programmable 4. Raccordement Affectation des bornes... - Page 2 1. Sélection rapide du mode confort et du mode éco 2. Appairage 3. Réinitialisation 6. Réglages et fonctions – commande via l'application Theben Mon smartphone est-il compa- tible avec BLE ? Application RAMSES BLE Connexion entre le thermostat programmable et le smartphone (avec l'application) –...
- Page 3 Réglages 7. Caractéristiques techniques 8. Contact...
-
Page 4: Consignes De Sécurité Fondamentales
1. Consignes de sécurité fondamentales AVERTISSEMENT Danger de mort, risque d‘électrocution ou d‘incendie ! Le montage doit exclusivement être effectué par ¾ ¾ un électricien spécialisé ! • Le thermostat programmable répond aux exigences de la norme EN 60730-2-9 en cas de montage conforme •... -
Page 5: Montage
3. Montage Montage du thermostat programmable Décharge électrostatique ! Attention aux composants électroniques sensib- les ! Lors du montage, respecter les mesures de protec- tion DES (décharge électrostatique). Placer le thermostat programmable sur un mur intérieur, à hauteur des yeux. Éviter les courants d'air ou le rayonnement thermique. - Page 6 Fixer la plaque de montage sur la prise murale du câble † ¾ d’alimentation . Enclencher et câbler le support de circuits imprimés . † ¾ Suspendre tout d'abord la partie supérieure du thermostat † ¾ programmable en haut, puis l'enclencher .
-
Page 7: Démontage Du Thermostat Programmable
Démontage du thermostat programmable Détacher la plaque frontale en insérant un tournevis dans † ¾ les deux orifices latéraux inférieurs . Ouvrir ensuite les fixations droite et gauche et retirer la † ¾ partie supérieure du boîtier . Détacher les connecteurs et comprimer la partie haute et la †... -
Page 8: Affectation Des Bornes
230 V (N) 230 V (L) Relais Relay Relais Relay *capteur externe 9070321/9070459 *external sensor 9070321/9070459 ** contact libre de potentiel ** floating contact Affectation des bornes 1 Relais 2 Relais 3 230 V~ 4 230 V~ 5 Entrée ext. 6 Entrée ext. -
Page 9: Réglage Manuel Sur Le Thermostat Programmable
5. Réglage manuel sur le thermostat programmable Touche avec l'affichage LED pour le réglage du – mode confort (LED verte allumée) – mode ECO (LED verte éteinte) Le mode confort et le mode ECO peuvent être sélectionnés avec la touche. 1. -
Page 10: Réinitialisation
Appuyer sur la touche pendant 12 s † ¾ ▻ Réinitialisation du matériel (la LED rouge brille) 6. Réglages et fonctions – com- mande via l'application Theben Mon smartphone est-il compatible avec BLE ? Télécharger l'application Bluescan pour Android et iOS †... -
Page 11: Application Ramses Ble
Application RAMSES BLE Réglages, gestion des appareils Info du logiciel Sélection de l'appareil RAMSES 812 BLE Température de consigne, modifi able par pas de 0,2 °C (2 °C – 30 °C) Info : entrée externe, relais, PIN, etc. Mode de fonctionnement : Programmation –... -
Page 12: Connexion Entre Le Thermostat Programmable Et Le Smartphone (Avec L'application) - Appairage
Connexion entre le thermostat pro- grammable et le smartphone (avec l'application) – appairage Les thermostats programmables peuvent être programmés avec une application (à partir d'Android 4.3, d'iOS 5) via un terminal mobile. La communication se fait via Bluetooth BLE. Télécharger l'application RAMSES BLE dans l'App Store ou †... -
Page 13: Programme
Si d'autres appareils sont enregistrés ... Appuyer sur la gestion d'appareils † ¾ ▻ Une fenêtre s'ouvre Appuyer sur + † ¾ ▻ Les autres appareils sont recherchés ... Programme Dans le menu programme, les • programmes P1–P3 peuvent être modifi és •... - Page 14 • Les programmes P1–P3 peuvent être réglés, modifi és et supprimés. • 24 horaires de commutation max. peuvent être program- més pour chaque programme, soit 42 en tout. L Lors de la programmation, les jours sélectionnés sont tou- jours représentés comme suit et les jours non sélecti- onnés comme suit Les programmes créés ont envoyés automatiquement au...
-
Page 15: Info
– date de début et date de fi n avec l'heure – température ambiante de consigne durant la période des vacances Info Réglages Appuyer sur réglages † ¾ ▻ Une fenêtre s'ouvre... - Page 16 L Les fonctions dans ce sous-menu doivent être réglées par l'électricien spécialisé. La langue, la température (confort, éco, gel), l'ajustement au mur, l'optimisation, etc., peuvent être réglés dans les réglages. 1. Réglage de l'ajustement au mur Si l'emplacement de montage est défavorable, des différences de température peuvent survenir entre la température ambi- ante détectée et effective.
-
Page 17: Comportement D'un Régulateur Pd (Régulateur De Durée D'impulsion)
2. Réglage du régulateur Comportement d'un régulateur PD (régulateur de durée d'impulsion) Dans le cas d'installations de chauffage adaptées, un régu- lateur PD se distingue par un temps de régulation court, un faible taux de dépassement et une précision de régulation élevée. -
Page 18: Les Options Suivantes Sont Disponibles Avec Les Capteurs/Contacts Individuels
par une faible fréquence de commutation et de petites diffé- rences de température. – Hystérésis de commutation : ± 0,2 K bis ± 1 K 3. Entrée externe L'entrée externe peut être configurée pour différents capteurs externes. L'entrée est activée, c'est pourquoi il ne faut utiliser aucune tension tierce. - Page 19 Indicateur d'erreur sur le RAMSES BLE 812 BLE L Si l'entrée externe est défi nir sur « Sol » ou « Température ambiante », une sonde de température correspondante doit être raccordée. Si cette sonde est absente, la LED rouge clignote à la fréquence d'une seconde.
- Page 20 Sans fonction d'optimisation, le thermostat d'ambiance envoie la demande de chaleur pour la salle de bain à 06h00. En fonction de la taille de la pièce et de l'installation de chauffage installée, la salle de bain atteint par ex. la tempéra- ture désirée de 23 °C à...
-
Page 21: Caractéristiques Techniques
Degré de pollution : Logiciel Classe A Par la présente, Theben AG déclare que ce type de système radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l‘UE est disponible à l‘adresse Internet suivante : www.theben.de/red-konformitaet... - Page 22 8. Contact Theben AG Hohenbergstr. 32 72401 Haigerloch ALLEMAGNE Tél. +49 7474 692-0 Fax +49 7474 692-150 Assistance téléphonique Tél. +49 7474 692-369 hotline@theben.de Adresses, numéros de téléphone, etc. www.theben.de...
