Assemblage – Station multifonction

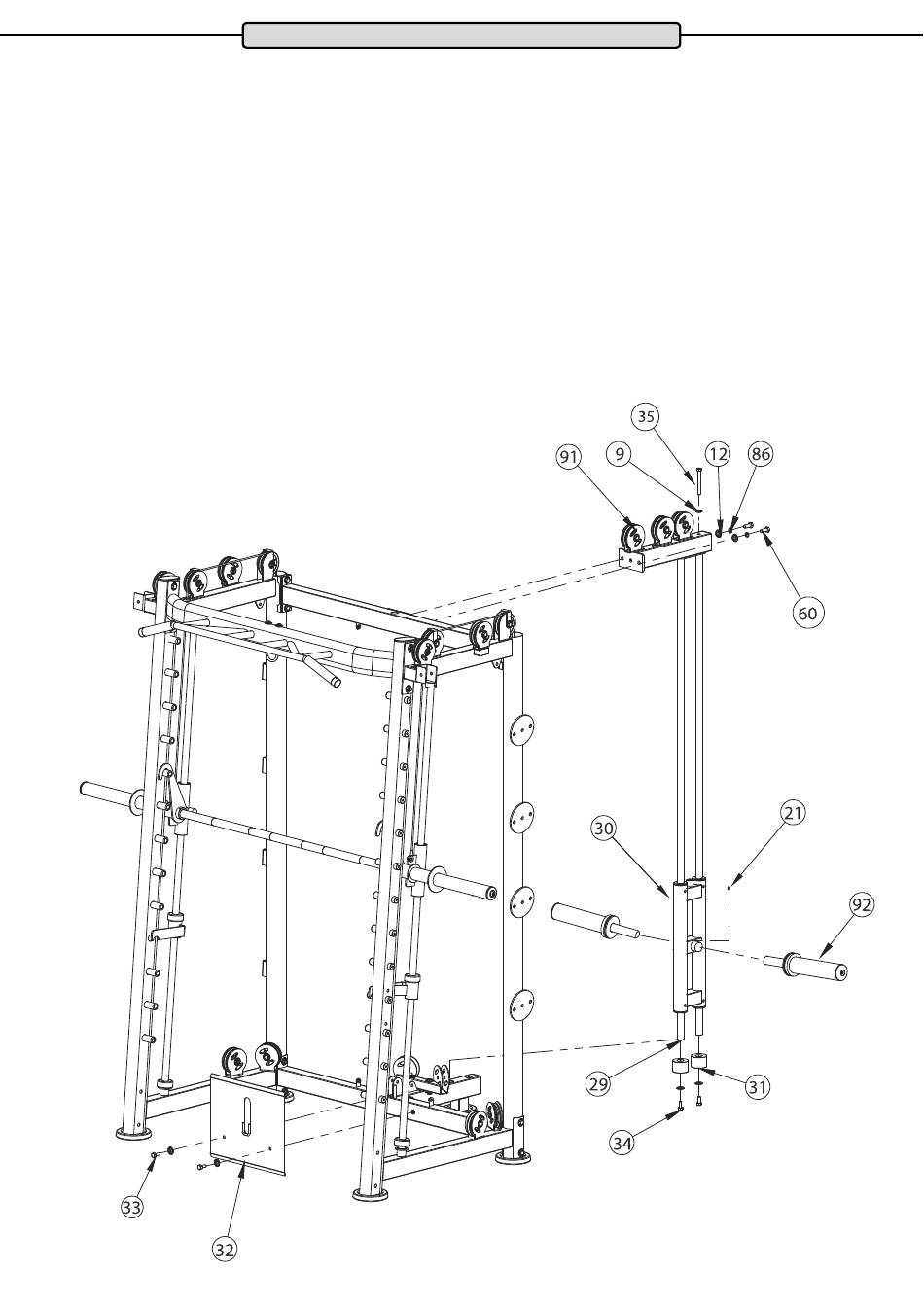

Etape d'assemblage 6 :
Insérez les deux tubes de guidage arrière (29) dans les logements de la glissière de poids (30). Veillez à ce que les deux supports de
disques de la glissière de poids soient orientés vers le haut. Insérez les deux amortisseurs ronds en caoutchouc (31) par le bas sur les
tubes de guidage (29).
Placez ensuite les tubes de guidage dans les trous de perçage du cadre en T inérieur à l'aide d'une vis M10x20 (34) et d'une rondelle
Ø10 (9) de chaque côté.
Placez la barre transversale en T supérieure (28) sur les tubes de guidage (29) entre les deux cadres latéraux. Fixez la barre transver-
sale en T (28) à droite et à gauche au cadre de base à l'aide de deux vis hexagonales M10x20 (34) et de deux rondelles Ø10 (9) de
chaque côté. Fixez ensuite le tube coulissant arrière (29) sur la barre transversale en T supérieure (28) à l'aide d'une vis hexagonale
M10x95 (35) et d'une rondelle Ø10 (9).
Montez le repose-pied (32) avec deux vis hexagonales M10x25 (33) et deux rondelles Ø10 (9) sur la barre transversale en T inérieure.
REMARQUE :
Veuillez d'abord serrer toutes les vis à la main uniquement, jusqu'à ce que tous les éléments soient paraitement ajustés. Une ois cela
terminé, serrez les vis complètement.
18
