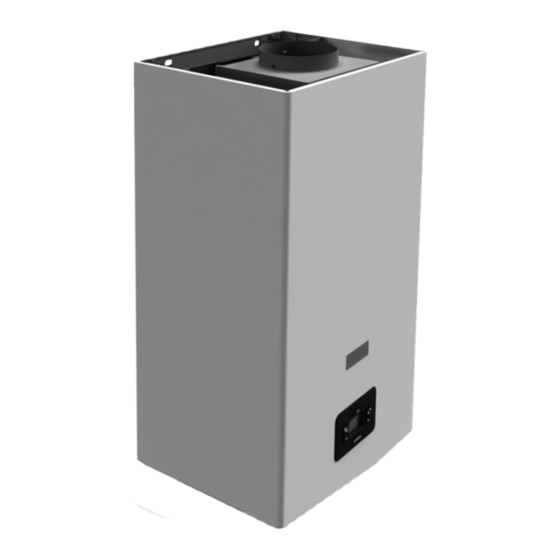

Sommaire des Matières pour Lamborghini Caloreclima EASY TECH D C24
Page 1
EASY TECH D C24 SR - УПУТСТВО ЗА УПОТРЕБУ, МОНТАЖУ И ОДРЖАВАЊЕ EN - INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE FR - INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN RU - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, МОНТАЖУ И ТЕХОБСЛУЖИВАНИЮ...
Page 2
EASY TECH D C24 • Пажљиво прочитајте упозорења наведена у овом делове. Непоштовање горе наведених упутстава приручнику са упутствима, јер пружају важна може да угрози безбедност уре?аја. упутства која се односе на безбедност • Да би се обезбедио добар рад уре?аја, неопходно...
Page 3
EASY TECH D C24 1 Упутства за употребу ......................4 1.1 Представљање ............................. 4 1.2 Командна табла ............................ 4 1.3 Укључивање и искључивање....................... 5 1.4 Подешавања ............................5 2 Инсталација..........................9 2.1 Опште одредбе ............................. 9 2.2 Место инсталације..........................9 2.3 Хидраулични...
Page 4
1. Упутства за употребу 1.1 Представљање Поштовани клијенте, EASY TECH D C24 ово је генератор топоте и производњу топле санитарне воде високе ефикасности, који ради на природни гас или ТНГ и који је опремљен микропроцесорским контролним системом. 1.2 Командна табла...
Page 5
EASY TECH D C24 Комфор Захтев Комфор (обнављање унутрашње температуре котла) приказан је на диспеју треперењем симбола 9 на дисплеју. Дисплеј (дет. 11 - слика 1) приказује тренутну температуру воде која се налази у котлу. Аномалија У случају аномалије (погледајте cap. 3.4 "Решавање проблема") дисплеј приказује шифру квара (одељ. 11 - слика 1) а током...
Page 6
EASY TECH D C24 Регулација температуре грејања Употребите тасере за загревање (дет. 3 и 4 - слика 1) да бисте мењали температуру са минималних 30°C до максималних 80°C; ме?утим, саветујемо да котао не пуштате да ради на температури нижој од 45°C.
Page 7
EASY TECH D C24 Ако је температура у простору нижа од жељене вредности, саветује се да подесите кривуљу вишег реда и обрнуто. Наставите са повећањима или смањењима неке јединице и проверите резултат у простору. слика 6 - Компензациона крива OFFSET = 20 OFFSET = 40 слика...
Page 8
EASY TECH D C24 Регулација хидрауличног притиска у систему Притисак пуњења хладног система, очитан на хидрометру котла (дет. 2 - слика 8), мора да буде око 1,0 bar. Ако се притисак у систему спусти на вредности мање од минималних, котао се зауставља, а дисплеј приказује...
Page 9
EASY TECH D C24 2. Инсталација 2.1 Опште одредбе МОНТАЖУ КОТЛА ТРЕБА ДА ОБАВИ САМО СТРУЧНО ОСОБЉЕ ПОУЗДАНЕ ОСПОСОБЉЕНОСТИ, ПРИДРЖАВАЈУЋИ СЕ СВИХ ИНСТРУКЦИЈА КОЈЕ СУ НАВЕДЕНЕ У ОВОМ ТЕХНИЧКОМ ПРИРУЧНИКУ, КАО И СВИХ ОДРЕДАБА ВАЖЕЋИХ ПРОПИСА, ОДРЕДАБА НАЦИОНАЛНИХ СТАНДАРДА, И ЛОКАЛНИХ ПРОПИСА ПРЕМА ПРАВИЛИМА ДОБРЕ ТЕХНИКЕ.
Page 10
EASY TECH D C24 2.4 Гасни прикључак Прикључивање гаса мора се спровести путем одговарајућег наставка (погледајте cap. 4.1 "Димензије и наставци") у сагласности са важећим законским прописима, са крутом металном цеви или са флексибилним непрекидним зидним цревом од нер?ајућег челика, уметањем славине за гас изме?у постројења и котла. Проверите јесу ли сви прикључци за гас...
Page 11
EASY TECH D C24 Приступ електричној редној стезаљци Након скидања оплате могуће је приступити редној стезаљци. Распоред редних стезаљки за разне спојеве наведен је и у електричној шеми на слика 19. слика 10- Приступ редној стезаљџи 2.6 Цевни водови за ваздух/димне гасове...
Page 12
EASY TECH D C24 3. Сервис о одржавање Упозорења Све операције подешавања, трансформације, пуштања у рад, одржавања описане у наставку мора обављати само квалификовано особље сигурне квалификације (које испуњава професионалне техничке захтеве предви?ене важећим законским прописима) попут особља Техничког сервиса за помоћ клијентима у одре?еној зони.
Page 13
EASY TECH D C24 Aктивација функције Auto-setting за калибрацију гасног вентила ОВА СЕ ПРОЦЕДУРА ИЗВРШАВА САМО У СЛЕДЕЋИМ СЛУЧАЈЕВИМА: ЗАМЕНА ГАСНОГ ВЕНТИЛА, ЗАМЕНА КАРТИЦЕ, ТРАНСФОРМАЦИЈА ЗБОГ ПРОМЕНЕ ГАСА. Гасни вентил B&P (са интегрисанм модулационим оператером) не предви?а механичку калибрацију: подешавања минималне...
Page 14
EASY TECH D C24 • Поново проверите обе подешене вредности притиском на тастере загревања и евентуално их исправите понављајући претходно описан поступак. • Притиском на тастер Eco/Comfort у трајању од 2 секунде, вратићете се у режим ТЕСТ. • Деактивирајте режим ТЕСТ (Погледајте следећи пасус).
Page 15
EASY TECH D C24 Регулација снаге загревања Да бисте регулисали снагу у загревању, котао наместите у функционисање режима ТЕСТ (погелдајте sez. 3.1). Притисните тасере за загревање одељ. 3 - слика 1 да бисте повећали или смањили снагу (минимална = 00 - максимална = 100). Притиском...
Page 16
EASY TECH D C24 Садржај Опис Опсег Параметар Време упаљеног горионика Comfort 0-20 секунди (b02=1) Без утицаја на регулисање (b02=2) Без утицаја на регулисање (b02=3) Без утицаја на регулисање (b02=4) - Покретач гасног вентила 0 = Стандардни, 1 0 = Флуксостат...
Page 17
EASY TECH D C24 EASY Садржај Опис Опсег за коришћење TECH D Постциркулација загревања 0-20 минута Максимална задата вредност корисника загревања 31-85°C Максимална снага грејања 0-100% 0=Фиксно 1=Повезано са задатом вредности Гашење горионика у санитарном режиму рада (b02=1) 2=Соларни систем...
Page 18
EASY TECH D C24 EASY Садржај Опис Опсег за коришћење TECH D 0=No F43 Интервенција заштите измењивача 1-15=1-15°C/секунди Апсолутна максимална брзина модулационе пумпе Ради на 100%. Подешава се помоћу опционалног кабла. Максимална брзина модулационе пумпе у постциркулацији 0-100% не ради.
Page 19
EASY TECH D C24 “Hi” - Mени History Картица може да меморише последњих 11 аномалија: податак хисторије H1: представља најновију потвр?ену аномалију; Хисторија H10: представља мање нову аномалију која се је појавила. Шифре сачуваних аномалија прказују се и на одговарајућем менију даљинског управљача са тајмером.
Page 20
EASY TECH D C24 3.3 Одржавање УПОЗОРЕЊА СВЕ ОПЕРАЦИЈЕ ОДРЖАВАЊА И ЗАМЕНЕ ТРЕБА ДА ИЗВРШАВА СПЕЦИЈАЛИЗОВАНО ОСОБЉЕ СИГУРНЕ КВАЛИФИКАЦИЈЕ. Пре обављања било какве операције у унутрашњости котла, искључите електрично напајање и затворите славину гаса на узводном делу котла. У противном може да се појави опасност од екслозије, струјног удара, гушења...
Page 21
EASY TECH D C24 3.4 Решавање проблема Дијагностика Котао је опремљен напредним системом за самодијагностику. У случају аномалије на котлу, дисплеј трепери заједно са симболом аномалије (одељ. 11 - слика 1) приказујући шифру аномалије. Постоје аномалије које узрокују трајне блокаде (означене су словом “A”): за обнављање функционисања довољно је...
Page 22
EASY TECH D C24 Шифра Аномалија Могући узрок Решење аномалија Оштећен сензор Аномалија санитарног Проверите ожичење или замените Ожичење у кратком споју сензора сензор Прекинуто ожичење Оштећен сензор Проверите ожичење или замените Аномалија полазног сензора 2 Ожичење у кратком споју...
Page 23
4. Карактеристике и технички подаци 4.1 Димензије и наставци Модел EASY TECH D C24 слика 15- Димензије и прикључци модела EASY TECH D C24 Улаз гаса - Ø 3/4” Довод система - Ø 3/4” Излаз санитарне воде - Ø 1/2”...
Page 24
EASY TECH D C24 Отвори на зиду слика 16 cod. 3542B950 - Rev 01 - 04/2023...
Page 25
Колектор димних гасова Флуксометар Циркулатор грејања Манометар Аутоматско одзрачивање Измењивач санитарне воде Филтер на улазу хладне воде Дупли сензор (безбедност + грејање) Сензор санитарне температуре слика 17- Oпшти приказ - EASY TECH D C24 cod. 3542B950 - Rev 01 - 04/2023...
Page 26
EASY TECH D C24 4.3 Хидраулични круг слика 18- Круг загревања Излаз санитарне воде - Ø 1/2” Улаз санитарне воде - Ø 1/2” Довод система - Ø 3/4” Поврат система - Ø 3/4” Сигурносни вентил Измењивач топлоте Циркулатор грејања Аутоматско одзрачивање...
Page 27
EASY TECH D C24 4.4 Табела техничких података cod. 3542B950 - Rev 01 - 04/2023...
Page 28
EASY TECH D C24 4.5 Дијаграми Дијаграми притиска - снаге EASY TECH D C24 mbar 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A = ТНГ - B = МЕТАН...
Page 29
EASY TECH D C24 4.6 Електрична шема слика 19- Електрична шема Пажња: Пре спајања термостата у простору или даљинског управљача са тајмером, скиниуте мост на прикључној летвици. Циркулатор грејања Пресостат воде Сензор санитарне температуре Термостат димних гасова Гасни вентил Флуксометар...
Page 30
EASY TECH D C24 • Read the warnings in this instruction booklet • This unit must only be used for its intended pur- carefully since they provide important informa- pose. Any other use is deemed improper and tion on safe installation, use and maintenance.
Page 31
EASY TECH D C24 1 Operating instructions ......................32 1.1 Introduction............................32 1.2 Control panel ............................32 1.3 Lighting and shutdown ......................... 33 1.4 Adjustments............................33 2 Installation ..........................37 2.1 General Instructions ..........................37 2.2 Place of installation ..........................37 2.3 Plumbing connections ..........................
Page 32
1. Operating instructions 1.1 Introduction Dear Customer, EASY TECH D C24 is a high-efficiency heat generator for heating and domestic hot water production, running on Nat- ural Gas or LPG and equipped with a microprocessor control system. 1.2 Control panel Panel Panel legend fig.
Page 33
EASY TECH D C24 Comfort A Comfort demand (reinstatement of temperature inside the boiler) is indicated by the symbol 9 flashing on the display. The display (detail 11 - fig. 1) shows the actual temperature of the water in the boiler.
Page 34
EASY TECH D C24 Heating temperature adjustment Use the heating buttons (details 3 and 4 - fig. 1) to ad- just the temperature from a min. of 30°C to a max. of 80°C; in any case, it is advisable not to operate the boiler below 45°C.
Page 35
EASY TECH D C24 Press the reset button again (detail 6 - fig. 1) for 5 seconds to exit the "Sliding Temperature" menu. If the room temperature is lower than the desired value, it is advisable to set a higher order curve and vice versa. Pro- ceed by increasing or decreasing in steps of one and check the result in the room.
Page 36
EASY TECH D C24 System water pressure adjustment The filling pressure with system cold, read on the boil- er water gauge (detail 2 - fig. 8), must be approx 1.0 bar. If the system pressure falls below minimum val- ues, the boiler stops and fault F37 is displayed. Pull out the filling knob (detail 1 - fig.
Page 37
EASY TECH D C24 2. Installation 2.1 General Instructions BOILER INSTALLATION MUST ONLY BE PERFORMED BY QUALIFIED PERSONNEL, IN ACCORDANCE WITH ALL THE INSTRUCTIONS GIVEN IN THIS TECHNICAL MANUAL, THE PROVISIONS OF CURRENT LAW, THE PRE- SCRIPTIONS OF NATIONAL AND LOCAL STANDARDS AND THE RULES OF PROPER WORKMANSHIP.
Page 38
EASY TECH D C24 2.4 Gas connection The gas must be connected to the relevant connection (see cap. 4.1 "Dimensions and connections") in conformity with current regulations, with a rigid metal pipe or with a continuous flexible s/steel tube, installing a gas cock between the system and boiler.
Page 39
EASY TECH D C24 Accessing the electrical terminal block The electrical terminal block can be accessed after removing the casing. The arrangement of terminals for the various connections is also given in the wiring diagram in fig. 19. fig. 10- Accessing the terminal block 2.6 Air/fume ducts...
Page 40
EASY TECH D C24 3. Service and maintenance Important All adjustment, conversion, commissioning and maintenance operations de- scribed below must only be carried out by Qualified Personnel (meeting the professional technical requirements of current regulations) such as the per- sonnel of the Local After-Sales Technical Service.
Page 41
EASY TECH D C24 Activation of Auto-setting function for gas valve calibration THIS PROCEDURE MUST ONLY BE CARRIED OUT IN THE FOLLOWING CASES: GAS VALVE REPLACEMENT, CARD REPLACEMENT, CONVERSION FOR GAS CHANGE. The B&P Gas Valve (with integrated modulating operator) does not provide for mechanical calibration: the minimum...
Page 42
EASY TECH D C24 •The card goes to the setting “q01”; displaying the currently saved value by pressing the DHW buttons. •If the minimum pressure read on the pressure gauge is different from the nominal one, proceed in increments/decre- ments of 1 or 2 units of the parameter “q01” by pressing the DHW buttons: after each change, the value is stored;...
Page 43
EASY TECH D C24 Heating power adjustment To adjust the heating power, switch the boiler to TEST mode (see sec. 3.1). Press the heating buttons detail 3 - fig. 1 to increase or decrease the power (min. = 00 - max. = 100). Press the reset button within 5 seconds and the max. power will remain that just set.
Page 45
EASY TECH D C24 Index Description Range to use 0=Fixed 1=Linked to setpoint Burner shutdown in DHW (b02=1) 2=Solar 3 = DO NOT USE 4 = DO NOT USE 0=Fixed 1=Linked to setpoint Burner shutdown in DHW (b02=2) 2=Solar 3 = DO NOT USE...
Page 46
EASY TECH D C24 Index Description Range to use Solar deactivation temperature (b02=1) 0÷20°C Solar deactivation temperature (b02=2) 0÷20°C No effect on adjustment (b02=3) No effect on adjustment (b02=4) Solar activation temperature (b02=1) 0÷20°C Solar ignition temperature (b02=2) 0÷20°C No effect on adjustment (b02=3)
Page 47
EASY TECH D C24 "Hi" - History Menu The card can store the last 11 faults: the History datum item H1: represents the most recent fault that occurred; the History datum item H10: represents the least recent fault that occurred.
Page 48
EASY TECH D C24 3.3 Maintenance IMPORTANT ALL MAINTENANCE WORK AND REPLACEMENTS MUST BE CARRIED OUT BY SKILLED QUALIFIED PERSONNEL. Before carrying out any operation inside the boiler, disconnect the power and close the gas cock upstream. Otherwise there may be a danger of explo- sion, electric shock, suffocation or poisoning.
Page 49
EASY TECH D C24 3.4 Troubleshooting Diagnostics The boiler has an advanced self-diagnosis system. In case of a boiler fault, the display will flash together with the fault symbol (detail 11 - fig. 1) indicating the fault code. There are faults that cause permanent shutdowns (marked with the letter "A"): to restore operation, press the RESET button (detail 6 - fig.
Page 50
EASY TECH D C24 Fault Fault Possible cause Cure code Sensor damaged Flow sensor 2 fault Wiring shorted Check the wiring or replace the sensor Wiring disconnected Wiring disconnected Check the wiring Gas valve fault Check the gas valve and replace it if neces-...
Page 51
EASY TECH D C24 4. Technical data and characteristics 4.1 Dimensions and connections Model EASY TECH D C24 fig. 15- Dimensions and connections model EASY TECH D C24 Gas inlet - Ø 3/4” System flow - Ø 3/4” DHW outlet - Ø 1/2”...
Page 55
EASY TECH D C24 4.4 Technical data table cod. 3542B950 - Rev 01 - 04/2023...
Page 56
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A = LPG - B = NATURAL GAS Circulating pump head / pressure losses EASY TECH D C24 1.000 1.500 2.000...
Page 57
EASY TECH D C24 4.6 Wiring diagram fig. 19- Wiring diagram Attention: Before connecting the room thermostat or remote timer control, remove the jumper on the termi- nal block. Heating circulating pump 114 Water pressure switch DHW temperature sensor 126 Fume thermostat...
Page 58
EASY TECH D C24 • Lire attentivement les avertissements repris dans le présent • Pour garantir le bon fonctionnement de l'appareil, il est indi- manuel d'instructions fournissant des indications importantes spensable de faire effectuer un entretien périodique par un pour la sécurité de l'installation, son utilisation et son entretien.
Page 60
1.1 Introduction Cher Client, EASY TECH D C24 est un générateur de chaleur destiné au chauffage et à la production d’eau chaude sanitaire, classé haut rendement, fonctionnant au gaz naturel ou G.P.L. et équipé d’un système de contrôle par microprocesseur.
Page 61
EASY TECH D C24 Confort La demande Confort (rétablissement de la température intérieure de la chaudière) est signalée par le clignotement du symbole 9. L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de l'eau contenue dans la chaudière.
Page 62
EASY TECH D C24 Réglage de la température de chauffage Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour régler la température d'un minimum de 30°C à un maximum de 80°C. Toutefois, il est conseillé de ne pas faire fonctionner la chaudière en dessous de...
Page 63
EASY TECH D C24 Appuyer sur les touches chauffage (rep. 3 - fig. 1) pour accéder au déplacement parallèle des courbes ; « OF » clignote sur l'afficheur. Appuyer sur les touches sanitaire (rep. 1 - fig. 1) pour régler le déplacement parallèle des courbes en fonction de la caractéristique (fig.
Page 64
EASY TECH D C24 Réglage de la pression hydraulique de l'installation La pression de remplissage installation à froid, lue sur l'hydromètre de la chaudière (rep. 2 - fig. 8), doit cor- respondre environ à 1,0 bar. Si la pression de l'instal- lation descend en dessous de la valeur minimale, la chaudière s'arrête et l'afficheur visualise l'anomalie...
Page 65
EASY TECH D C24 2. Montage 2.1 Dispositions générales L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX TEXTES RÉGLEMENTAI- RES ET RÈGLES DE L'ART EN VIGUEUR, SUIVANT LES INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PRO- FESSIONNEL QUALIFIÉ. 2.2 Emplacement Cet appareil est du type «...
Page 66
EASY TECH D C24 2.4 Raccordement gaz Le raccordement au gaz doit être effectué au raccord prévu (voir cap. 4.1 "Dimensions et raccords"), conformément aux normes en vigueur ; utiliser un tuyau métallique rigide ou flexible, à paroi continue en acier inoxydable, en intercalant un robinet de gaz entre la chaudière et le circuit Vérifier l'étanchéité...
Page 67
EASY TECH D C24 Accès au bornier Après avoir retiré l'habillage, il est possible d'accéder au bornier électrique. La disposition des barrettes pour les dif- férentes connexions est reportée dans le schéma électrique au chapitre des données techniques fig. 19.
Page 68
EASY TECH D C24 3. Utilisation et entretien Avertissements Toutes les opérations de réglage, transformation, mise en service, entretien dé- crites ci-après sont réservées à des techniciens qualifiés (ayant suivi la forma- tion professionnelle prévue par les normes en vigueur) tel que le personnel du SAV.
Page 69
EASY TECH D C24 Pré-tarage de la vanne à gaz 1.Relier un manomètre pour surveiller la pression à la sortie de la vanne à gaz. 2.Activer la fonction Auto-setting (Paramètre b12=1). 3.Activer la procédure de tarage en appuyant simultanément 5 secondes sur la touche chauffage + et la touche Eco/ Comfort.
Page 70
EASY TECH D C24 •Désactiver le mode TEST (Voir paragraphe suivant). •Débrancher le manomètre. A - Prise de pression en amont B - Prise de pression en aval I - Connexion électrique soupape de gaz R - Sortie gaz S - Arrivée gaz...
Page 71
EASY TECH D C24 Réglage de la puissance de chauffage Pour régler la puissance en chauffage, positionner la chaudière en fonctionnement TEST (voirsez. 3.1). Appuyer sur les touches chauffage rep. 3 - fig. 1 pour augmenter ou diminuer la puissance (minimum = 00 - maximum = 100). En appuyant sur la touche reset dans les 5 secondes qui suivent le réglage, la puissance restera celle à...
Page 72
EASY TECH D C24 Sommaire Description Plage Paramètre Driver vanne de gaz 0 = Standard, 1 0 = Fluxostat 1 = Débitmètre (190 imp/l) Sélection type de demande sanitaire 2 = Débitmètre (450 imp/l) 3 = Débitmètre (700 imp/l) 0 = Désactivé...
Page 73
EASY TECH D C24 Sommaire Description Plage de fonctionnement 0=Fixe 1=Lié au point de consigne Extinction brûleur en sanitaire (b02=1) 2=Solaire 3 = NE PAS UTILISER 4 = NE PAS UTILISER 0=Fixe 1=Lié au point de consigne Extinction brûleur en sanitaire (b02=2)
Page 74
EASY TECH D C24 Sommaire Description Plage de fonctionnement Température d’extinction solaire (b02=1) 0÷20 °C Température d’extinction solaire (b02=2) 0÷20 °C Sans influence sur le réglage (b02=3) Sans influence sur le réglage (b02=4) Température d’allumage solaire (b02=1) 0÷20 °C Température d’allumage solaire (b02=2) 0÷20 °C...
Page 75
EASY TECH D C24 "Hi" - Menu Historique (Journal) La carte est en mesure de mémoriser les 11 dernières anomalies : La donnée Historique H1 : représente l'anomalie la plus récente qui s'est produite ; la donnée Historique H10 : représente l'anomalie la plus ancienne.
Page 76
EASY TECH D C24 3.3 Entretien AVERTISSEMENTS TOUTES LES OPÉRATIONS D'ENTRETIEN ET DE REMPLACEMENT DOIVENT ÊTRE CONFIÉES À DES TECHNICIENS SPÉCIALISÉS ET QUALIFIÉS. Avant d'effectuer une quelconque opération à l'intérieur de la chaudière, la mettre hors tension et fermer le robinet du gaz en amont Le non-respect de cette consigne entraîne le risque d'explosion, d'électrocution, d'asphyxie ou...
Page 77
EASY TECH D C24 3.4 Dépannage Diagnostic La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de fonctionnement de la chau- dière, l'affichage clignote avec le symbole d'anomalie (rep. 11 - fig. 1) indiquant le code de l'anomalie.
Page 78
EASY TECH D C24 Code Anomalie Causes probables Solution anomalie Capteur endommagé Contrôler le câblage ou remplacer le cap- Anomalie capteur départ 1 Câblage en court-circuit teur Câblage interrompu Capteur endommagé Anomalie capteur d'eau chaude Contrôler le câblage ou remplacer le cap- Câblage en court-circuit...
Page 79
4. Caractéristiques et données techniques 4.1 Dimensions et raccords Modèle EASY TECH D C24 fig. 15- Dimensions et raccords modèle EASY TECH D C24 Arrivée gaz - Ø 3/4” Départ installation - Ø 3/4" Sortie eau sanitaire - Ø 1/2"...
Page 80
EASY TECH D C24 Perçages sur le mur fig. 16 cod. 3542B950 - Rev 01 - 04/2023...
Page 83
EASY TECH D C24 4.4 Tableau des caractéristiques techniques cod. 3542B950 - Rev 01 - 04/2023...
Page 84
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A = GPL - B = MÉTHANE Pertes de charge / hauteur d'élévation circulateurs EASY TECH D C24 1.000 1.500 2.000 Q [l/h] A = Pertes de charge chaudière - 1, 2 et 3 = Vitesse circulateur...
Page 85
EASY TECH D C24 4.6 Schéma électrique fig. 19- Schéma électrique Attention : Avant de brancher le thermostat d'ambiance ou la chronocommande à distance, retirer le ca- valier du bornier. Circulateur circuit chauffage 114 Pressostat eau Capteur température sanitaire 126 Thermostat fumées Vanne de gaz 136 Débitmètre...
Page 86
EASY TECH D C24 • Внимательно прочитайте предупреждения, запчастей. Несоблюдение вышеуказанных предписаний содержащиеся в настоящем руководстве, т.к. в них может нарушить безопасность агрегата. приводятся важные указания по безопасному монтажу, • Для обеспечения исправной работы агрегата эксплуатации и техобслуживанию агрегата. необходимо...
Page 87
EASY TECH D C24 1 Инструкции по эксплуатации..................... 88 1.1 Предисловие ............................88 1.2 Панель управления ..........................88 1.3 Включение и выключение ........................89 1.4 Регулировки ............................89 2 Установка..........................93 2.1 Указания общего характера....................... 93 2.2 Место установки ..........................93 2.3 Гидравлические...
Page 88
EASY TECH D C24 1. Инструкции по эксплуатации 1.1 Предисловие Уважаемый покупатель! EASY TECH D C24 представляет собой высокопроизводительный тепловой генератор для отопления и производства горячей воды, работающий на природном газе или сжиженном нефтяном газе и оснащенный микропроцессорной системой управления. 1.2 Панель управления...
Page 89
EASY TECH D C24 Режим Comfort О поступлении запроса на режим Comfort (восстановление внутренней температуры котла) сообщает мигание символа 9 на дисплее. На дисплее (поз. 11 - рис. 1) высвечивается текущая температура воды в котле Неисправность В случае неисправности (см. cap. 3.4 "Устранение неисправностей") на дисплее отображается код неисправности (поз. 11 - рис.
Page 90
EASY TECH D C24 Регулировка температуры воды в системе отопления Используйте кнопки системы отопления (поз. 3 и 4 - рис. 1), чтобы изменять температуру в диапазоне между мин. 30°C и макс. 80°C; тем не менее, не рекомендуется эксплуатировать котел при температурах ниже 45°C.
Page 91
EASY TECH D C24 Путем использования кнопок системы отопления (поз. 3 - рис. 1) осуществляется доступ к параллельному перемещению кривых, при этом на дисплее мигает символ "OF" Используйте кнопки системы ГВС (поз. 1 - рис. 1) для параллельного изменения кривых в соответствии с характеристикой (рис. 7).
Page 92
EASY TECH D C24 Регулировка давления воды в системе Давление напора при заполнении холодного контура, считываемое гидрометром котла (поз. 2 - рис. 8), должно составлять приблизительно 1,0 бар. Если давление в системе упадет ниже минимально допустимых значений, котел остановится, а...
Page 93
EASY TECH D C24 2. Установка 2.1 Указания общего характера УСТАНОВКА И НАСТРОЙКА ГОРЕЛКИ ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫМ ПЕРСОНАЛОМ, ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, ПРИ СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕМ ТЕХНИЧЕСКОМ РУКОВОДСТВЕ УКАЗАНИЙ, ПРЕДПИСАНИЙ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ НОРМ И ПРАВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
Page 94
EASY TECH D C24 2.4 Газовые соединения Газовую магистраль следует подключать к соответствующей точке соединения (см. cap. 4.1 "Размеры и соединения") с соблюдением действующих норм, с помощью жесткой металлической трубы или шланга из нержавеющей стали со сплошной стенкой; при этом следует установить газовый вентиль между магистралью и котлом. Проверьте герметичность всех газовых...
Page 95
EASY TECH D C24 Доступ к клеммной колодке При снятии обшивки открывается доступ к электрической клеммной колодке. Расположение зажимов и их назначение показаны также на электрической схеме на рис. 19. рис. 10- Доступ к клеммной колодке 2.6 Воздуховоды для притока...
Page 96
EASY TECH D C24 3. Уход и техническое обслуживание Предупреждения Все нижеописанные операции по регулировке, переоборудованию, вводу в эксплуатацию и техобслуживанию подлежат выполнению исключительно квалифицированными специалистами с подтвержденной квалификацией (обладающими профессиональными техническими качествами, предусмотренными действующим законодательством), такими как сотрудники обслуживающего вашу территорию сервисного...
Page 97
EASY TECH D C24 Активация функции автоматической настройки для калибровки газового клапана ДАННАЯ ПРОЦЕДУРА ДОЛЖНА ВЫПОЛНЯТЬСЯ ТОЛЬКО В СЛЕДУЮЩИХ СЛУЧАЯХ: ЗАМЕНА ГАЗОВОГО КЛАПАНА, ЗАМЕНА ПЛАТЫ, ПЕРЕОБОРУДОВАНИЕ НА ДРУГОЙ ВИД ГАЗА. Газовый клапан B&P (со встроенным модулятором) не предусматривает механической калибровки: настройка минимальных...
Page 98
EASY TECH D C24 •Проверьте обе регулировки нажатием клавиш отопления и произведите соответствующие корректировки, если это необходимо, выполнением вышеописанной процедуры. •При нажатии клавиши Eco/Comfort на 2 секунды система возвращается в режим TEST. •Выключите режим TEST (см. следующий параграф). •Отсоедините манометр.
Page 99
EASY TECH D C24 Регулировка мощности отопления Для регулировки мощности отопления установите котел в режим TEST (см. sez. 3.1). Нажимайте кнопки задания температуры воды в системе отопления (поз. 3 - рис. 1) для соответственного увеличения или уменьшения мощности (минимальная = 00 / максимальная...
Page 100
EASY TECH D C24 Указатель Описание Диапазон Параметр Время включенной горелки в режиме Comfort 0-20 секунд (b02=1) Не влияет на регулировку (b02=2) Не влияет на регулировку (b02=3) Не влияет на регулировку (b02=4) Привод газового клапана 0 = Стандартный, 1 0 = Регулятор расхода...
Page 101
EASY TECH D C24 EASY Указатель Описание Диапазон использования TECH D Время ожидания отопления 0-10 минут Пост-циркуляция в режиме отопления 0-20 минут Максимальная пользовательская уставка для отопления 31-85°C Максимальная мощность отопления 0-100% 0=Фиксированное 1=Связанное с заданным значением Выключение горелки в режиме ГВС (b02=1) 2=Солнечная...
Page 102
EASY TECH D C24 EASY Указатель Описание Диапазон использования TECH D 0 (Минимальное) Смещение предела CO2 (b03=0) 30 (Максимальное) Не влияет на регулировку (b03=1) Не влияет на регулировку (b03=2) 0 (Минимальное) Смещение предела CO2 (b03=3) 30 (Максимальное) 0 (Минимальное) Смещение предела CO2 (b03=4) 30 (Максимальное)
Page 103
EASY TECH D C24 Указатель Описание Диапазон Датчик NTC, наружный (°C) в диапазоне -30ч70°C (отрицательные значения мигают) Без NTC = -- Текущая мощность горелки (%) 00%=минимальная, 100%=максимальная Сопротивление фактического пламени (кОм) 00-99 кОм (-- = горелка выключена) St07 ОТСУТСТВУЕТ ДЛЯ ДАННОЙ МОДЕЛИ...
Page 104
EASY TECH D C24 •Удостоверьтесь, что газовый клапан правильно обеспечивает модуляцию мощности, как в режиме отопления, так и в режиме ГВС. •Проверьте работу системы розжига котла. Для этого несколько раз включите и выключите котел путем регулировки комнатного термостата или с пульта дистанционного управления.
Page 105
EASY TECH D C24 3.4 Устранение неисправностей Диагностика Котел оснащен современной системой самодиагностики. В случае возникновения какой-либо неисправности в котле дисплей начинает мигать вместе с символом неисправности (поз. 11 - рис. 1), отображая код этой неисправности. Имеются неисправности, вызывающие постоянную блокировку (обозначаемые буквой “A”): для возобновления работы...
Page 106
EASY TECH D C24 Код Неисправность Возможная причина Способ устранения неисправности Датчик поврежден Неисправность датчика Короткое замыкание в Проверьте кабель датчика или температуры воды в соединительном проводе замените датчик контуре ГВС Обрыв кабельной проводки Датчик поврежден Неисправность датчика Короткое замыкание в...
Page 107
EASY TECH D C24 4. Характеристики и технические данные 4.1 Размеры и соединения Модель EASY TECH D C24 рис. 15- Размеры и соединения модели EASY TECH D C24 Вход газа - Ø3/4" Выход воды ГВС - Ø1/2” Вход воды ГВС - Ø1/2”...
Page 109
Циркуляционный насос системы отопления Манометр Автоматический воздухоотводчик Теплообменник воды ГВС Фильтр на входе холодной воды Двойной датчик (предохранительный Датчик температуры воды ГВС температуры воды в системе отопления) рис. 17- Общий вид - EASY TECH D C24 cod. 3542B950 - Rev 01 - 04/2023...
Page 110
EASY TECH D C24 4.3 Гидравлический контур рис. 18- Контур отопления Выход воды для ГВС - Ø1/2” Вход воды для ГВС - Ø1/2” Подача в систему - Ø3/4" Возврат из системы - Ø3/4" Предохранительный клапан Теплообменник Циркуляционный насос системы отопления...
Page 111
EASY TECH D C24 4.4 Таблица технических данных cod. 3542B950 - Rev 01 - 04/2023...
Page 112
Диаграммы давление - мощность EASY TECH D C24 mbar 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A = СНГ - B = МЕТАН Потери напора / напор циркуляционных насосов EASY TECH D C24 1.000 1.500 2.000 Q [l/h] A = Потери...
Page 113
EASY TECH D C24 4.6 Электрическая схема рис. 19- Электрическая схема Внимание: Перед подключением комнатного термостата или устройства ДУ с таймером снимите перемычку на клеммной колодке. Циркуляционный насос системы отопления Термостат дымовых газов Датчик температуры воды в системе ГВС Расходомер...
