Dometic ACC3100D Instructions De Montage

Masquer les pouces Voir aussi pour ACC3100D:

Instructions de montage (64 pages)

page de 60

/ 60
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

CLIMATE CONTROL

VENTILATION SYSTEM

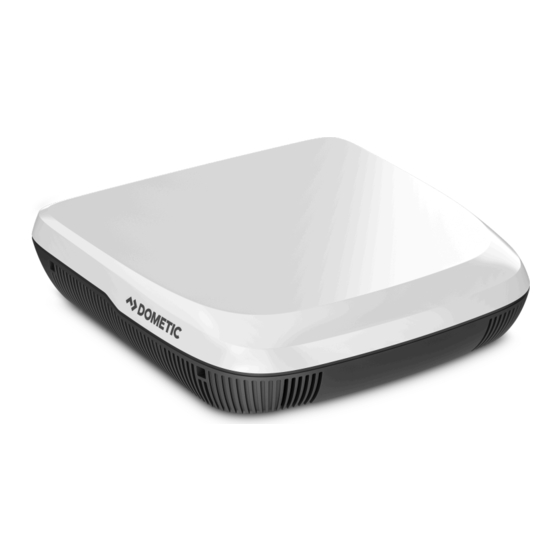

ACC3100D

Ventilation system

Installation manual..........................................3

Système de ventilation

Instructions de montage............................... 22

Sistema de ventilación

Instrucciones de montaje...............................41

ROOF TOP

Sommaire des Matières pour Dometic ACC3100D

Page 1 CLIMATE CONTROL ROOF TOP VENTILATION SYSTEM ACC3100D Ventilation system Installation manual..........3 Système de ventilation Instructions de montage....... 22 Sistema de ventilación Instrucciones de montaje.......41...
Page 2 Copyright © 2023 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and design law. The underlying technical design and the products contained herein may be protected by design, patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB. All rights are reserved.
Page 3 This product manual, including the instructions, guidelines, and warnings, and related documentation, may be subject to changes and updates. For up-to-date product information, please visit documents.dometic.com.
Page 4 • Repair of the appliance may only be carried out by qualified personnel who are familiar with the risks involved and the relevant regulations. Inadequate repairs may cause serious hazards. For repair ser- vice, contact the service center in your country (see dometic.com/dealer). • The appliance shall be installed in accordance with national electrical and mechanical installation regulations.
Page 5 4 Scope of delivery Item Quantity Description Roof top unit with center ring (only for roof openings 400 × 400 mm) Heat exchanger unit Interior cover Air filter Center cover – Installation kit (to be ordered seperatly for ACC3100DWH(A)) – Short operating manual –...
Page 6 • Incorrect maintenance or use of spare parts other than original spare parts provided by the manufacturer • Alterations to the product without express permission from the manufacturer • Use for purposes other than those described in this manual Dometic reserves the right to change product appearance and product specifications. 8 Installation WARNING! Electrocution hazard...
Page 7 • The electrical power supply must be connected by a qualified electrician who has demonstrated skill and knowledge related to the construction and operation of electrical equipment and installa- tions and has received safety training to identify and avoid the hazards involved. •...
Page 8 Choosing the way of installing the ventilation system Choose your way of installing the ventilation system:  • Make a new opening (A). In this case the opening must be reinforced by an appropriate frame. • Use an existing opening in the vehicle (B) such as a roof hatch or replacing an old device. Making a new opening Select an area at the center on the roof between two longitudinal supports.
Page 9 3. Drill out the corners. NOTICE! Damage hazard Ensure that no electrical power cables are damaged. Check where the electrical cables are located. 4. Carefully cut out the opening on the roof using a keyhole saw or a similar tool. 5.
Page 10 Roof top unit 2. Solar panel (optional) 3. LED light strip (optional) 4. Air purification module (optional) 5. Heat exchanger unit 6. Performance booster (optional) Interior cover Laying the connecting cables Check that the voltage specification on the data plate of the ventilation system is the same as that of the power supply.
Page 11 Installing the roof top unit Only for version 1: Remove the center ring on the roof top unit.  355 x 355 mm 400 x 400 mm 2. Seal around the roof frame with flexible non-hardening butyl sealing compound (e.g. SikaLastomer-710, Selleys Butyl Mastic, Bostik ezycaulk butyl sealant, or similar products).
Page 12 Installing the air purification module (optional) Fix the air purification module to the heat exchanger unit.  2. Lead the cable through the key hole bushing to the underside of the heat exchanger unit. 3. Mount the ionization needle. ...
Page 13 Installing the heat exchanger unit Depending on the roof thickness, cut the spacers supplied with the fixing kit to the required lenght.  Roof thickness (W) Spacer length required (h) 23 mm … 29 mm – 2 mm 4 mm 6 mm 30 mm …...
Page 14 2. Feed the cables through the key hole bushing of the heat exchanger unit.  3. Insert the spacers into the screw holes from the upper side of the heat exchanger unit.  NOTICE! Damage hazard Ensure that no cable is pressed in or pinched. Align the heat exchanger unit to the roof top unit.
Page 15 Installing the interior cover Feed the cables through the key hole bushing of the interior cover.  NOTICE! Damage hazard Ensure that no cable is pressed in or pinched. Attach the interior cover to the heat exchanger unit. 3. Fasten the interior cover to the heat exchanger unit with the 4 bolts supplied with the fixing kit. Tighten the bolts using a torque spanner and a fastening torque of max.
Page 16 Installing the LED light strip (optional) Fix the LED light strips to the interior cover.  ...
Page 17 Electrical connection Connect the plugs to the sockets.  Item Socket Description Input power supply from vehicle battery Output LED light strip (optional) Output LED light strip (optional) – Secondary PCB (optional) Output fan 1 Output fan 2 Output motor –...
Page 18 Installing the ADB center cover Check that the filters are fully in.  2. Clip the ADB center cover to the interior cover.  3. Ask the vehicle manufacturer if a technical inspection is required after fitting a ventilation system and whether the height entered in the vehicle documents needs to be altered.
Page 19 Recycling packaging material: Place the packaging material in the appropriate recycling waste bins wher- ever possible. 10 Warranty LIMITED WARRANTY AVAILABLE AT DOMETIC.COM/WARRANTY. IF YOU HAVE QUESTIONS OR TO OBTAIN A COPY OF THE LIMITED WARRANTY FREE OF CHARGE, CONTACT THE DOMETIC WARRANTY DEPARTMENT:...
Page 20 ACC3100DWH(A) ACC3100DWHWLD(A) Roof thickness 23 … 60 mm Outside noise level 43 dB(A) Inside noise level 52 dB(A) Inside noise level (sleep mode) 35 dB(A) Ventilation 30 … 50 m³/h Heat recovery efficiency 72 … 87 % Weight 7 kg 7.14 kg Features Upgradable with: Provided with:...
Page 21 • This device must accept any interference, including interference that may cause undesired operation of the de- vice. This Class B digital apparatus complied with Canadian ICES-3(B)/NBM-3(B).
Page 22 Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, consulter le site documents.dometic.com. 2 Signification des symboles AVERTISSEMENT ! indiquent une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures...
Page 23 à effectuer des réparations sur cet appareil. Une réparation incorrecte peut entraîner de graves dangers. Pour tout service de réparation, contactez le centre d’entretien de votre pays (voir dometic.com/dealer). • L’appareil doit être installé conformément aux réglementations nationales en matière d’installation électrique et mécanique.
Page 24 • Assurez-vous qu’aucun obstacle à l’intérieur du véhicule ne puisse gêner la fixation du caisson de distribution d’air, ni la sortie d’air via les ouvertures d’aération. • Ne procédez à aucune modification ni transformation de l’appareil ! • Si l’appareil est installé sur votre véhicule, ne le lavez jamais dans une station de lavage automa- tique.
Page 25 Élément Quantité Description – – Selon le modèle : Manuels d’installation des accessoires 5 Accessoires Produit N° d’article Purificateur d’air 9620005077 Lampe à LED 9620005081 Module d’optimisation des performances 9600050054 Kit solaire 9620005074 Filtre à air intérieur 407157522 Filtre à air extérieur 6 Groupe cible L’installation mécanique et électrique et la configuration de l’appareil doivent être réalisées par un tech- nicien agréé...
Page 26 • de modifications apportées au produit sans autorisation explicite du fabricant • d’usages différents de ceux décrits dans ce manuel. Dometic se réserve le droit de modifier l’apparence et les spécifications produit. 8 Installation AVERTISSEMENT ! Risque d’électrocution •...
Page 27 Choix du mode d’installation du système de ventilation Choisissez le mode d’installation du système de ventilation :  • Effectuez une nouvelle ouverture (A). Dans ce cas, l’ouverture doit être renforcée par un cadre approprié. • Utilisez une ouverture existante dans le véhicule (B), en réemployant une trappe de toit ou en retirant un ancien appareil.
Page 28 3. Percez les angles. AVIS ! Risque d’endommagement Assurez-vous qu’aucun câble d’alimentation électrique n’est endommagé. Vérifiez l’emplacement des câbles électriques. 4. Découpez soigneusement l’ouverture dans la paroi du toit avec une scie à guichet ou un outil similaire. 5. Vérifiez si l’ouverture du toit doit être renforcée. Remarque Les arêtes doivent être parallèles les unes aux autres.
Page 29 • Respectez les consignes fournies dans le manuel d’installation des accessoires (en option). Unité de toit 2. Panneau solaire (en option) 3. Rampe d’éclairage LED (en option) 4. Module de purification de l’air (en option) 5. Échangeur thermique 6. Module d’optimisation des performances (en option) Capot intérieur Pose des câbles de raccordement Vérifiez que la tension indiquée sur la plaque signalétique du système de ventilation correspond à...
Page 30 Installation de l’unité de toit Uniquement pour la version 1 : Retirez le cadre de centrage de l’unité de toit.  355 x 355 mm 400 x 400 mm 2. Fermez le tour du cadre de toit avec un mastic butyle souple (p. ex. SikaLastomer-710, Selleys Butyl Mastic, mas- tic butyle Bostik Ezycaulk, ou produits similaires).
Page 31 Installation du module de purification de l’air (en option) Fixez le module de purification de l’air à l’échangeur thermique.  2. Faites passer le câble à travers l’orifice en forme de serrure vers le dessous de l’échangeur thermique. 3. Installez l’aiguille d’ionisation. ...
Page 32 Installation de l’échangeur thermique En fonction de l’épaisseur du toit, coupez les entretoises fournies avec le kit de fixation à la longueur requise.  Épaisseur du toit (l) Longueur d’entretoise requise (h) 23 mm … 29 mm – 2 mm 4 mm 6 mm 30 mm …...
Page 33 2. Faites passer les câbles à travers l’orifice en forme de serrure de l’échangeur thermique.  3. Insérez les entretoises dans les trous de vis de la partie supérieure de l’échangeur thermique.  AVIS ! Risque d’endommagement Assurez-vous qu’aucun câble n’est écrasé ou pincé. Alignez l’échangeur thermique sur l’unité...
Page 34 Installation du capot intérieur Faites passer les câbles à travers l’orifice en forme de serrure du capot intérieur.  AVIS ! Risque d’endommagement Assurez-vous qu’aucun câble n’est écrasé ou pincé. Fixez le capot intérieur à l’échangeur thermique. 3. Fixez le capot intérieur à l’échangeur thermique à l’aide des 4 boulons fournis avec le kit de fixation. Serrez les boulons à...
Page 35 Installation de la rampe d’éclairage LED (en option) Fixez les rampes d’éclairage LED sur le capot intérieur.  ...
Page 36 Raccordement électrique Connectez les ﬁches aux prises.  Élément Douille Description Alimentation d’entrée de la batterie du véhicule Sortie de la rampe d’éclairage LED (en option) Sortie de la rampe d’éclairage LED (en option) – Circuit imprimé secondaire (en option) Sortie du ventilateur 1 Sortie du ventilateur 2 Sortie du moteur...
Page 37 Installation du capot central du caisson de distribution d’air Vérifiez que les ﬁltres sont complètement insérés.  2. Fixez le capot central du caisson de distribution d’air au capot intérieur.  3. Contactez le fabricant du véhicule pour savoir si le changement de hauteur du véhicule dû à l’installation du sys- tème de ventilation doit être agréé...
Page 38 Recyclage des emballages : Dans la mesure du possible, jetez les emballages dans les conteneurs de dé- chets recyclables prévus à cet effet. 10 Garantie GARANTIE LIMITÉE DISPONIBLE À L’ADRESSE DOMETIC.COM/WARRANTY. POUR TOUTE QUESTION OU POUR OBTENIR UNE COPIE GRATUITE DE LA GARANTIE LIMITÉE, CONTACTEZ LE SERVICE GARANTIE DOMETIC À L’ADRESSE SUIVANTE :...
Page 39 ACC3100DWH(A) ACC3100DWHWLD(A) Dimensions du caisson de distribution d’air (l x L x 517,6 × 517,6 × 46 mm Épaisseur du toit 23 … 60 mm Niveau de bruit extérieur 43 dB(A) Niveau de bruit intérieur 52 dB(A) Niveau de bruit intérieur (mode Sleep (Sommeil)) 35 dB(A) Ventilation 30 …...
Page 40 Cet appareil est conforme aux normes RSS exemptes de licence d’Industrie Canada. Son utilisation est soumise aux deux conditions suivantes : • Cet appareil ne doit pas causer d’interférences. • Cet appareil doit supporter toutes les interférences, y compris celles susceptibles de causer un fonction- nement indésirable de l’appareil.
Page 41 Este manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada, pueden estar sujetos a cambios y actualizaciones. Para obtener información actualizada sobre el pro- ducto, visite la página documents.dometic.com. 2 Explicación de los símbolos ¡ADVERTENCIA!
Page 42 En caso de necesitar una reparación, póngase en contacto con el centro de atención al cliente. de su país (véase dometic.com/dealer). • El aparato debe instalarse de acuerdo con las normativas nacionales de instalaciones eléctricas y mecánicas.
Page 43 • Asegúrese de que en el vehículo no haya ningún objeto que pudiera obstaculizar la fijación de la ca- ja de distribución de aire (ADB) ni la afluencia de aire fresco a través de las salidas de ventilación. • No realice modificaciones en el aparato. •...
Page 44 • Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las originales proporcionadas por el fabricante • Modificaciones realizadas en el producto sin el expreso consentimiento del fabricante • Uso con una finalidad distinta de la descrita en las instrucciones Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto.
Page 45 8 Instalación ¡ADVERTENCIA! Riesgo de electrocución • El suministro de energía eléctrica debe ser conectado por un electricista cualificado que tenga ca- pacidad demostrada y conocimientos relacionados con la construcción y el funcionamiento de equipos e instalaciones eléctricas, y que haya recibido formación en materia de seguridad para identificar y evitar los peligros asociados.
Page 46 Elección de la forma de instalar el sistema de ventilación Elija cómo desea instalar el sistema de ventilación:  • Practicando una abertura nueva (A). En este caso la abertura se debe reforzar con un marco apropiado. • Utilizando una abertura existente en el vehículo (B), como un techo solar, o sustituyendo un aparato antiguo. Practicar una nueva abertura Elija una zona en el centro del techo situada entre dos perfiles longitudinales.
Page 47 3. Perfore las esquinas. ¡AVISO! Peligro de daños Asegúrese de que no haya ningún cable eléctrico dañado. Compruebe la ubicación de los cables eléctricos. 4. Corte cuidadosamente la abertura en el techo con una sierra de calar o una herramienta similar. 5.
Page 48 Instalación de accesorios opcionales (según el modelo) ¡AVISO! Peligro de daños • Siga la secuencia de instalación correcta antes de realizar las conexiones eléctricas. • Tenga en cuenta los manuales de instalación de los accesorios (opcional). Unidad superior del techo 2.
Page 49 Instalación de la unidad superior del techo Solo para la versión 1: Retire el anillo central de la unidad superior del techo.  355 x 355 mm 400 x 400 mm 2. Selle en derredor del marco del techo con un compuesto sellador de butilo flexible que no se endurezca (por ejemplo, SikaLastomer-710, Selleys Butyl Mastic, masilla selladora de butilo Bostik o productos similares).
Page 50 Instalación del módulo de purificación del aire (opcional) Fije el módulo de purificación del aire al intercambiador de calor.  2. Pase el cable por el pasante del orificio hasta la parte inferior del intercambiador de calor. 3. Monte la aguja de ionización. ...
Page 51 Instalación del intercambiador de calor Dependiendo del grosor del techo, corte a la longitud necesaria los separadores suministrados con el kit de fija- ción.  Grosor del techo (W) Longitud requerida para los separadores (h) 23 mm … 29 mm –...
Page 52 2. Pase los cables por el pasante del orificio del intercambiador de calor.  3. Introduzca los separadores en los orificios de los tornillos desde la parte superior del intercambiador de calor.  ¡AVISO! Peligro de daños Asegúrese de que no haya ningún cable presionado ni pellizcado. Alinee el intercambiador de calor con la unidad de la parte superior del techo.
Page 53 Instalación de la tapa interior Pase los cables por el pasante del orificio de la tapa interior.  ¡AVISO! Peligro de daños Asegúrese de que no haya ningún cable presionado ni pellizcado. Una la tapa interior al intercambiador de calor. 3.
Page 54 Instalación de la tira de luces LED (opcional) Fije las tiras de luces LED a la tapa interior.  ...
Page 55 Conexión eléctrica Conecte las clavijas a las tomas.  Elemento Clavija Descripción Alimentación de entrada de la batería del vehículo Salida tira de luces LED (opcional) Salida tira de luces LED (opcional) – Placa de circuito impreso secundario (opcional) Salida ventilador 1 Salida ventilador 2 Salida motor...
Page 56 Instalación de la tapa central de la ADB Compruebe que los filtros estén completamente introducidos.  2. Enganche la tapa central de la ADB a la tapa interior.  3. Pregunte al fabricante del vehículo si es necesario realizar una inspección técnica tras instalar un sistema de ven- tilación y si hay que cambiar los datos de altura registrados en la documentación del vehículo.
Page 57 10 Garantía GARANTÍA LIMITADA DISPONIBLE EN DOMETIC.COM/WARRANTY. SI TIENE PREGUNTAS O DESEA OBTENER UNA COPIA GRATUITA DE LA GARANTÍA LIMITADA, PÓNGASE EN CONTACTO CON EL DEPARTAMENTO DE GARANTÍAS DE DOMETIC: DOMETIC CORPORATION CUSTOMER SUPPORT CENTER 5155 VERDANT DRIVE...
Page 58 ACC3100DWH(A) ACC3100DWHWLD(A) Dimensiones de la unidad de distribución de aire 517,6 × 517,6 × 46 mm (An x L x Al) Grosor de techo 23 … 60 mm Nivel de ruido exterior 43 dB(A) Nivel de ruido interior 52 dB(A) Nivel de ruido interior (modo de espera) 35 dB(A) Ventilación 30 …...
Page 59 Este aparato cumple con la reglamentación RSS exenta de licencia de la industria canadiense. Su uso está sujeto a las dos condiciones siguientes: • Este dispositivo no puede causar interferencias. • Este dispositivo debe aceptar cualquier interferencia recibida que pueda causar un funcionamiento no desea- do.
