ASSEMBLAGE
AVERTISSEMENT :
S'assurer que le bouton de verrouillage de la
broche n'est pas engagé avant de brancher la
scie sur le secteur. Ne jamais engager le bouton
de verrouillage de la broche lorsque la lame est
en rotation.
DANGER :
Rayonnement laser. Éviter tout contact oculaire
direct avec la source du rayon.
AVERTISSEMENT :
L'usage de contrôles, de réglages ou de procédures
ne figurant pas dans ce manuel peut entraîner
l'exposition à des rayonnements dangereux.
COUPE D'UN TRAIT DE SCIE DANS PLAQUE
À GORGE À JEU DE COUPLE NUL
Avant de pouvoir utiliser votre scie à onglets combinés, vous
devez couper une fente dans le passe-lame à dégagement
zéro. Pour la couper, réglez votre scie pour une coupe en
biseau à 0°, mettez la scie en marche et attendez que la lame
atteigne sa vitesse maximale, puis faites soigneusement une
coupe droite aussi longue que possible dans le passelame.
Mettez votre scie à l'arrêt et laissez la lame s'arrêter
complètement avant de relever le bras de la scie.
Ajuster les deux guides coulissants de manière à assurer un
espace adéquat avant d'effectuer une coupe de biseau. Ré-
gler l'angle de biseau (droit) sur 48°, mettre la scie en marche,
laisser la lame atteindre sa pleine vitesse, puis effectuer une
autre coupe dans la plaque à gorge sans jeu. Ensuite, régler
l'angle de biseau (gauche) sur 48°, mettre la scie en marche,
laisser la lame atteindre sa pleine vitesse, puis effectuer une
autre coupe dans la plaque à gorge sans jeu.
La fente pratiquée dans la plaque sera alors assez large pour
permettre à la lame de la traverser sous tous les angles de 0
à 48°. Raéjuster la position des guides d'onglets coulissants.
AVERTISSEMENT :
Le guide laser fonctionne grâce à l'alimentation
c.a. fournie à la scie. L'utilisateur doit verrouiller
la gâchette avant d'aligner ou d'effectuer toute
opération d'entretien sur le laser. À défaut de
verrouiller la gâchette, la scie à onglet peut s'activer
intempestivement, ce qui pourrait causer des
blessures graves.

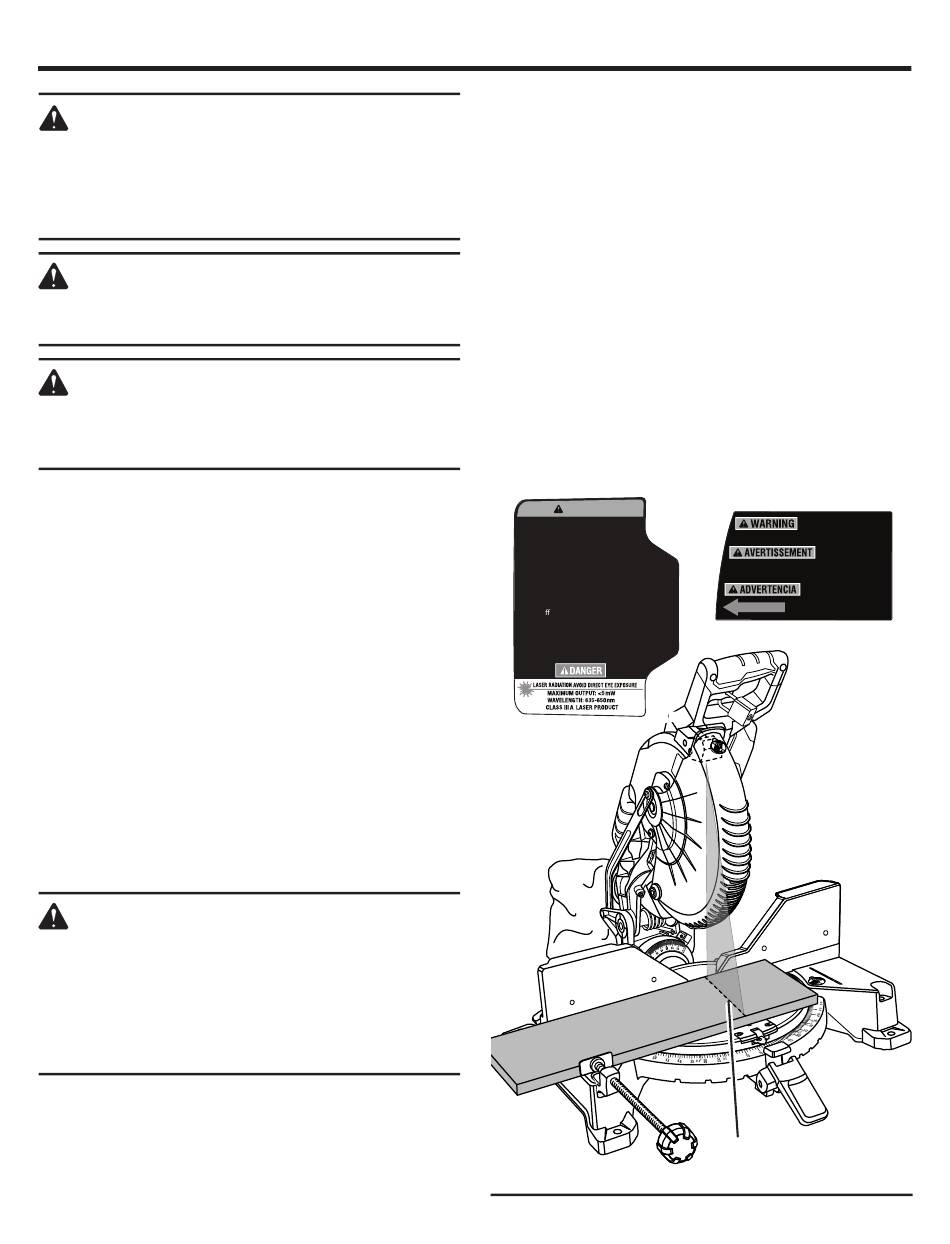

ALIGNEMENT DU TRAIT LASER
Voir la figure 13.
Pour verrouiller la gâchette, installer un long cadenas
enchaîné (non inclus) jusqu'à 9/32 po (7,1 mm) de diamètre.
Brancher la scie à la source d'alimentation. Dessiner une
All manuals and user guides at all-guides.com
ligne sur la pièce. Lorsque le commutateur guide laser est en
marche, le laser projette un trait lumineux rouge sur la pièce.
Le pointillé permet de voir la marque tracée sur la pièce en
même temps que le trait laser ce qui permet d'aligner les
deux lignes afin d'obtenir une coupe plus précise.
Aligner le trait laser sur le tracé de coupe de la pièce, la lame
étant relevée au maximum. Une fois que les deux lignes se
chevauchent, ne plus bouger la pièce.
Retirer le cadenas. Effectuer plusieurs coupes d'essais sur
des chutes de différents type de matériau et de différentes
épaisseurs. Répéter les étapes ci-dessus comme nécessaire.
Effacement du tracé de coupe :
Positionner le trait laser près du bord gauche du tracé de
coupe de la pièce, pour l'effacer.
Coupe sur le tracé :
Positionner le trait laser près du tracé ou sur celui-ci pour
effectuer la coupe sur la marque.
Pour laisser le tracé de coupe :
Positionner le trait laser près du bord droit du tracé de coupe
de la pièce, pour le laisser en place.
16
WARNING
• To reduce the risk of injury, user
must read and understand the
operator's manual before using the
miter saw.
• Wear eye protection.
• Keep hands out of path of saw blade.
• Do not operate saw without guards in place.
• Do not perform any operation freehand.
• Never reach around the saw blade.
• Turn o tool and wait for saw blade to stop
before raising saw arm, moving workpiece, or
changing settings.
• Disconnect the saw from the power source
before changing blade or servicing.
Complies with
21 CFR Parts
RYLD
1040.10 and 1040.11
Lock trigger prior to adjusting
laser. AVOID EXPOSURE:
Laser radiation is emitted from this aperture.
Fixer gâchette avant
làser est réglagé.
EVITER L'EXPOSITION: Rayonnement laser émise
de cet orifice.
Asegure gatillo antes de
ajuste de laser. EVITE LA
EXPOSICIÔN: Radiación laser
se emite por esta abertura.
LIGNE LASER
Fig. 13
