Cette scie à onglets été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d'emploi et sécurité
d'utilisation. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation avant
d'utiliser ce produit.
Merci d'avoir acheté un produit
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE

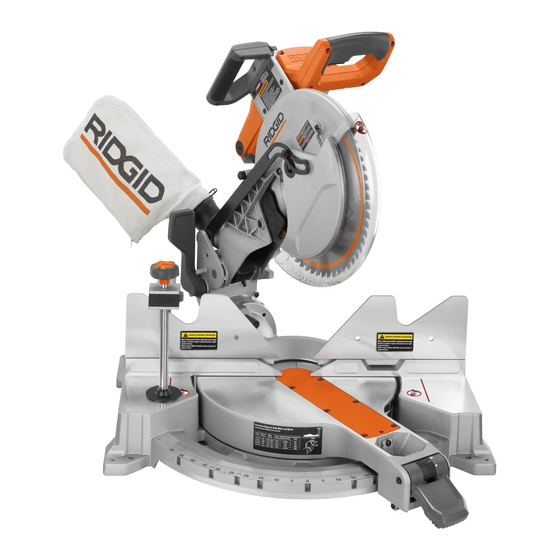

MANUEL D'UTILISATION
DE 305 mm (12 po.) SCIE À ONGLETS
COMBINÉS AVEC LASER AJUSTABLE
Double isolation
R4121
RIDGID
®.

Publicité

Table des Matières
loading

Manuels Connexes pour RIDGID R4121

Sommaire des Matières pour RIDGID R4121

  • Page 1 DE 305 mm (12 po.) SCIE À ONGLETS COMBINÉS AVEC LASER AJUSTABLE Double isolation R4121 Cette scie à onglets été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème.

  • Page 2: Table Des Matières

    TABLE DES MATIÈRES Introduction ..................................2  Règles de sécurité générales ............................3-4  Règles de sécurité particulières ............................4-5  Symboles ..................................6-7   Caractéristiques électriques ............................. 8 Glossaire ................................... 9  Caractéristiques .................................10-12  Outils nécessaires ................................. 13  Pièces détachées ................................14 ...

  • Page 3: Règles De Sécurité Générales

    RÈGLES DE SÉCURITÉ GÉNÉRALES munies seulement de verres résistants aux impacts ; ce ne sont PAS des lunettes de sécurité. AVERTISSEMENT :  ASSUJETTIR LES PIÈCES. Dans la mesure du possible, Lire attentivement toutes les instructions. Le non utiliser des serre-joint ou un étau, ce qui réduit les risques respect de toutes les instructions ci-dessous peut et laisse les deux mains libres pour contrôler l’outil.

  • Page 4: Règles De Sécurité Particulières

    RÈGLES DE SÉCURITÉ GÉNÉRALES  LES LAMES CONTINUENT DE TOURNER EN ROUE L’ARRÊTER. Faire remplacer les commutateurs défectueux LIBRE UNE FOIS LA SCIE MISE HORS TENSION. dans un centre de réparations agréé.  NE JAMAIS UTILISER CET OUTIL DANS UNE ATMOS- ...
  • Page 5 RÈGLES DE SÉCURITÉ PARTICULIÈRES  S’ASSURER QUE LA ZONE DE TRAVAIL EST  NE JAMAIS tenir à la main une pièce trop petite pour être SUFFISAMMENT ÉCLAIRÉE pour voir ce que l’on fait et maintenue par un serre-joint. Garder les mains à l’écart de qu’aucun obstacle ne peut nuire à...

  • Page 6: Symboles

    SYMBOLES Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION / EXPLICATION Volts Tension Ampères Intensité...
  • Page 7 Appeler le service après-vente RIDGID ® AVERTISSEMENT : L’utilisation de tout outil motorisé peut causer la projection d’objets en direction du visage et entraîner des lésions oculaires graves.

  • Page 8: Caractéristiques Électriques

    CARACTÉRISTIQUES ÉLECTRIQUES DOUBLE ISOLATION CORDONS PROLONGATEURS La double isolation est un dispositif de sécurité utilisé sur les Lors de l’utilisation d’un outil électrique à grande distance outils à moteur électriques, éliminant le besoin de cordon d’une prise secteur, veiller à utiliser un cordon prolongateur d’alimentation habituel à...

  • Page 9: Glossaire

    GLOSSAIRE Griffes antirebond (scies à table et radiales) Coupes non traversantes Dispositifs qui, s’ils sont correctement installés et entretenus, Toute coupe avec laquelle la lame ne traverse pas sont conçus pour empêcher que la pièce coupée soit complètement la pièce. propulsée en direction de l’opérateur durant la refente.

  • Page 10: Caractéristiques

    CARACTÉRISTIQUES FICHE TECHNIQUE Capacité de coupe avec onglet 0°/biseau 0° : Diamètre de lame ........305 mm (12 po) Dimensions nominales maximum de planches de bois : Trou d’axe ............25 mm (1 po) ..........51 mm x 254 mm (2 x 10 po) Vitesse à...
  • Page 11 CARACTÉRISTIQUES APPRENDRE À CONNAÎTRE LA SCIE À FREIN ÉLECTRIQUE ONGLETS COMBINÉS Le frein électrique arrête rapidement la rotation de la lame Voir la figure 1. une fois que la gâchette est relâchée. L’utilisation sûre de ce produit exige une compréhension GUIDE LASER des renseignements figurant sur l’outil et contenus dans le Pour des coupes plus précises, un guide laser est inclus...
  • Page 12 CARACTÉRISTIQUES REPEAT-A-CUT ™ COMMANDE DE GÂCHETTE Voir la figure 5. Le dispositif Repeat-A-Cut des guides d’onglet droit et ™ gauche permet de répéter exactement la même coupe. BOUTON DE Simplement marquer le guide avec un crayon, effectuer le VERROUILLAGE DE nombre de coupes désirée, puis essuyer la marque au crayon BROCHE avec un chiffon doux.

  • Page 13: Outils Nécessaires

    OUTILS NÉCESSAIRES Les outils suivants (non fournis) sont nécessaires pour le réglage et l’installation de la lame : CLÉ MIXTE, 12 mm TOURNEVIS À TÊTE CRUCIFORME ÉQUERRE DE CHARPENTIER ÉQUERRE COMBINÉE Fig. 6...

  • Page 14: Pièces Détachées

    PIÈCES DÉTACHÉES Les articles suivant sont fournis avec la scie à onglets :  Sac à sciure  Guide Laser (installé sur l’outil)  Guide de sciure  Boulon à tête (installé sur l’outil)  Bride de serrage de pièce ...

  • Page 15: Assemblage

    ASSEMBLAGE DÉBALLAGE AVERTISSEMENT : Ce produit doit être assemblé.  Sortir soigneusement la scie du carton en la tenant par la Ne pas brancher avant d’avoir terminé l’assemblage. poignée de transport et la base de la scie, et la poser sur Le non-respect de cet avertissement peut causer un plan de travail horizontal.
  • Page 16 ASSEMBLAGE NOTE : De nombreuses illustrations de ce manuel ne PROTÈGE-LAME montrent que des parties de la scie à onglets composés. SUPÉRIEUR Cette présentation a été choisie pour montrer clairement les différents aspects de la scie. Ne jamais utiliser la scie sans avoir vérifié...
  • Page 17 ASSEMBLAGE RONDELLE NOTE: AVANT D’UTILISER, DE LAME REMETTRE LA VIS EN PLACE AVERTISSEMENT : EXTÉRIEURE ET LA SERRE FERMEMENT S’assurer que le bouton de verrouillage de la broche POUR EMPÊCHER LE n’est pas engagé avant de brancher la scie dans la MOUVEMENT DE GARDE BOULON DE prise.
  • Page 18 ASSEMBLAGE COUPE DE LA FENTE DANS LE PASSE-LAME À DÉGAGEMENT ZÉRO Avant de pouvoir utiliser votre scie à onglets combinés, vous devez couper une fente dans le passe-lame à dégagement zéro. Pour la couper, réglez votre scie pour une coupe en onglet à...
  • Page 19 ASSEMBLAGE RÉGLAGE DU LEVIER DE VERROUILLAGE D’ONGLET Voir les figures 14 et 15. Avant d’ajuster la lame de scie au guide, vérifier et aligner le levier de verrouillage d’onglet. La lame doit être réglée à une position d’onglet « non référencée » autre que 0˚, 15˚, 22,5˚, 31,6˚, et 45˚...
  • Page 20 ASSEMBLAGE  Relever le levier de verrouillage d’onget pour déverrouiller.  Faire tourner la table à onglet sur 0˚ et verrouiller dans un points de référence préréglés.  Verrouiller le levier de verrouillage d’onglet en le poussant vers le bas. ...
  • Page 21 ASSEMBLAGE RÉGLAGE DU LEVIER DE VERROUILLAGE DE BISEAU Voir les figures 21 - 23. Avant d’ajuster la lame de scie à la table à onglet, vérifier le LEVIER DE levier de verrouillage de biseau pour l’ajustement correct. VERROUILLAGE TIRE POUR DE BISEAU La lame doit être réglée à...
  • Page 22 ASSEMBLAGE ÉQUERRAGE DE LA LAME PAR RAPPORT À LA TABLE À ONGLETS Voir les figures 24 à 27. LAME  Débrancher la scie. LEVIER DE  Tirer le bras de la scie complètement vers le bas et le VERROUILLAGE verrouiller en position de transport. DE BISEAU ...

  • Page 23: Utilisation

    RIDGID ® AVERTISSEMENT : NE JAMAIS se déplacer l’ajustement de pièce ou AVERTISSEMENT : marque à...
  • Page 24 UTILISATION MOLETTE D’ONGLET La molette d’onglet, lorsqu’elle est utilisée en combinaison avec le levier de verrouillage d’onglet relevé (déverrouillé), peut libérer la table à onglet des points de référence préréglés. Pour aligner avec rapporteur d’onglet : BRIDE DE  Relever le levier de verrouillage d’onglet pour déverrouiller. SERRAGE ...
  • Page 25 UTILISATION COUPE EN BISEAU Voir les figures 30 à 32. Une coupe en biseau est réalisée en travers du grain de la pièce, avec la lame en biais. Pour effectuer une coupe en biseau droite, la table à onglets doit être réglée sur 0° et la lame entre 0°...
  • Page 26 UTILISATION COUPE D’ONGLET COMPOSÉ Voir la figure 33. COUPE Une coupe d’onglet composé revient à utiliser un angle D’ONGLET d’onglet et un angle de biseau simultanément pendant la COMPOSÉ coupe. Ce type de coupe est utilisé pour la réalisation de cadres, de boîtes à...
  • Page 27 UTILISATION SUPPORT DE PIÈCES LONGUES Voir les figures 34 et 35. Les pièces longues nécessitent un support additionnel. Les supports doivent être placés sous la pièce, de manière à ce qu’elle ne fléchisse pas. Les supports doivent permettre à la pièce de reposer à plat sur la base de la scie et la table pendant la coupe.
  • Page 28 UTILISATION C O M M E N T FA B R I Q U E R U N E G U I D E AUXILIAIRE Voir la figure 37. Certaines coupes inhabituelles peuvent être facilitées par un guide d’onglet plus épais (guide auxiliaire) en raison de la taille et de la position de la pièce.
  • Page 29 UTILISATION COUPE D’ONGLETS COMPOSÉS Le tableau des réglages d’angles ci-dessous est conçu pour faciliter les réglages. Les coupes composées étant les plus difficiles à réaliser, des essais doivent être effectués sur des chutes et la coupe définitive ne doit être effectuée qu’après mûre réflexion et planification.
  • Page 30 UTILISATION COUPE DE MOULURE COURONNÉE Le graphique suivant illustre la onglet et biseau les cadres d’angle de le onglet scie pour 52˚/38˚ and 45˚/45 moulure couronnée, quand l’angle entre les murs a couru d’à 67˚ - 146˚. Avec le moulure couronnée posant plat, la coupure aux angles suivants : 38˚...
  • Page 31 UTILISATION COUPE DE MOULURE COURONNÉE Lors de la coupe d’une moulure couronnée à l’aide de cette méthode, l’angle de biseau doit être réglé à 33,85°. L’angle Cette scie à onglets est idéale pour la coupe de moulures d’onglet doit être réglé à 31,6° à droite ou à gauche, suivant couronnées.
  • Page 32 UTILISATION  Fixer fermement l’équipement de support au guide Biseau d’onglet. Angle Type de coupe Réglage  Faire une coupe d’onglet à gauche à 45° et une coupe d’onglet à droite à 45° à travers l’ensemble d’équipement Coin intérieur, côté gauche de support.
  • Page 33 UTILISATION COUPE DE PIÈCES VOILÉES Voir les figures 40 et 41. Lors de la coupe de pièce voilée, toujours s’assurer qu’elle est positionnée sur la table à onglet avec le côté convexe contre le guide comme illustré à la figure 47. Si une pièce voilée est placée dans le mauvais sens, comme le montre la figure 40, elle pincera la lame vers la fin de la coupe.

  • Page 34: Réglages

    RÉGLAGES AVERTISSEMENT : Avant d’effectuer tout réglage, s’assurer que l’outil est débranché. Le non-respect de cet avertissement D’AJUSTEMENT pourrait entraîner des blessures graves. RÉGLAGE DU LASER Voir la figure 42. CLÉ NOTE : Éviter le contact oculaire direct avec le guide laser. HEX.

  • Page 35: Entretien

    ENTRETIEN REMPLACEMENT DES BALAIS ASSEMBLAGE ASSEMBLAGE DU BALAI DU BALAI Voir la figure 43. Le moteur de la scie est équipé de balais accessibles de l’extérieur, dont l’usure doit être vérifiée périodiquement. COUVERCLE DE BALAI Pour remplacer les balais : ...

  • Page 36: Accessoires

    ® outils. L’adresse du centre de réparation agréé le plus VIS DE proche peut être btenue en appelant au 1-866-539-1710 RÉGLAGE À TÊTE (appel gratuit), ou en accédant au site Internet RIDGID ® CREUSE www.ridgid.com. Fig. 45 ACCESSOIRES Ces accessoires sont en vente chez The Home Depot.

  • Page 37: Garantie

    être adressées à One World Technologies, une centre de service autre qu’un centre de réparation Inc., aux soins de : Service technique des outils motorisés agréé d’outils motorisés à main et d’établi RIDGID ® à main et d’établi RIDGID...
  • Page 38 SERVICE APRÈS-VENTE Pour acheter des pièces ou pour un dépannage, contacter le centre de réparation RIDGID agréé le plus proche. Veiller à fournir tous les renseignements pertinents lors d’un appel téléphonique ou d’une visite. Pour obtenir l’adresse du centre de réparation agréé le plus proche, téléphoner au 1-866-539-1710 ou visiter notre site web à...
