Sommaire des Matières pour PRO-POINT 9133711

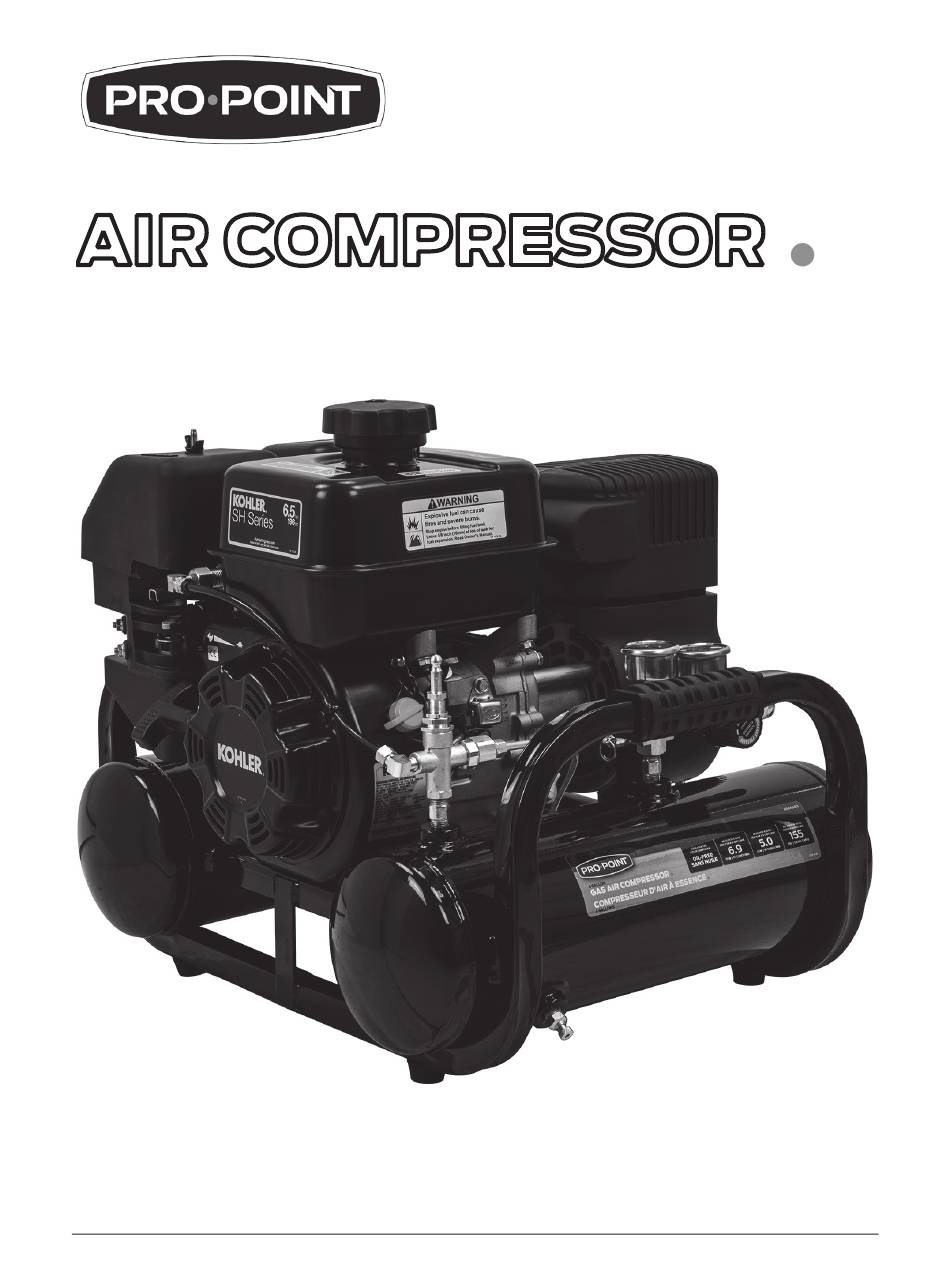

- Page 1 V V 1.0 0 9133711 1 TWIN-TANK PORTABLE GAS AIR Please e read d and d understand d all l instructions s before e use. . Retain n this s manual l for r future e reference. .
- Page 2 9133711 TWIN-TANK PORTABLE GAS AIR COMPRESSOR V1.0 SPECIFICATIONS Air Tank Size 4 gal (15.14 litre) Tank Type Twin-tank, horizontal Engine Type Kohler Horsepower 6-1/2 Hp Air Delivery @ 40 PSI 6.9 CFM Air Delivery @ 90 PSI 5 CFM Max. Pressure Rating...
- Page 3 V1.0 TWIN-TANK PORTABLE GAS AIR COMPRESSOR 9133711 Do not wear gloves when operating a tool that can snag the material and pull the hand into the tool. The air source used with this tool may cause hearing damage. Wear ear protection gear to eliminate or reduce the noise.
- Page 4 9133711 TWIN-TANK PORTABLE GAS AIR COMPRESSOR V1.0 an open flame a pilot light, such as in a stove, furnace or water heater C. a spark. vii. Unattended operation of this compressor could result in personal injury or property damage. To reduce the risk of fire, do not allow the compressor to operate unattended.
- Page 5 V1.0 TWIN-TANK PORTABLE GAS AIR COMPRESSOR 9133711 IDENTIFICATION KEY Air Intake Filter Air intake filters are installed to prevent foreign matter from entering the engine or compressor pump. Check intake elements on a regular basis and either clean or replace as needed. Warm soapy water or low compressed air may be used to clean the elements.
- Page 6 9133711 TWIN-TANK PORTABLE GAS AIR COMPRESSOR V1.0 ASSEMBLY & INSTALLATION The air compressor is preassembled. BEFORE FIRST USE Check the engine oil level. Running the engine with a low oil level can cause engine damage. Fill the tank to approximately 1.5 in. (38 mm) below the top of the fuel tank to allow for fuel expansion.
- Page 7 V1.0 TWIN-TANK PORTABLE GAS AIR COMPRESSOR 9133711 • Place the piloted unloader lever in the upright position every time you shut the engine off, even if you intend to restart the engine within a few minutes. Air trapped in the air pump will make restarting the compressor difficult.
- Page 8 9133711 TWIN-TANK PORTABLE GAS AIR COMPRESSOR V1.0 TROUBLESHOOTING Problem(s) Possible Cause(s) Suggested Solution(s) Low pressure. Safety valve leaks. Replace the safety valve. Drain valve is open. Close drain valve. Loose tubes or fittings. Tighten or reseal leaking fittings. Do not overtighten.
- Page 9 V1.0 TWIN-TANK PORTABLE GAS AIR COMPRESSOR 9133711 PARTS BREAKDOWN PARTS LIST Description QTY PART ID Description QTY PART ID 1 Air throttle kit 090-0048 21 Unloader tube S145-0338 2 Pump/engine assembly S040-0499 22 Unloader 070-0061 3 Screw, #4 X 1-1/2 in. lg...
- Page 10 9133711 TWIN-TANK PORTABLE GAS AIR COMPRESSOR V1.0 PARTS LIST Description QTY Part ID Description QTY Part ID 1 Filter 019-0186 11 Crankshaft, eccentric, kit (includes items 10, 053-0099 11 and 12) 2 Filter/intake muffler 019-0192 12 Ball Bearing Order #11 3 Screw, 1/4-20 X 2-3/4 in.
- Page 11 This page is intentionally left blank.
- Page 12 This page is intentionally left blank.
- Page 14 9133711 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON V1.0 SPÉCIFICATIONS Taille de réservoir d’air 4 gal (15,14 litre) Type de réservoir Réservoir double, horizontal Type de moteur Kohler Puissance 6 1/2 CV Débit d'air à 40 lb/po carré...
- Page 15 V1.0 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON 9133711 ÉQUIPEMENT DE PROTECTION INDIVIDUELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L’équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 en fonction du type de travail effectué.
- Page 16 9133711 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON V1.0 présence d’étincelles ou de flammes. Tenez le compresseur aussi loin que possible de l’aire de pulvérisation. Rangez les matériaux inflammables dans un endroit sécuritaire et à l’écart du compresseur. Équipez la zone de travail d’un extincteur d’incendie.
- Page 17 V1.0 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON 9133711 À défaut de transporter ou d’utiliser le compresseur d’air correctement, il peut en résulter des dépenses majeures en réparations. Faites toujours fonctionner le compresseur au niveau et dans une position fixe pour l’empêcher de basculer ou de tomber en cours d’utilisation.
- Page 18 9133711 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON V1.0 Une ou plusieurs soupapes de vidange sont installées afin de pouvoir évacuer quotidiennement l’humidité des réservoirs de stockage du compresseur. Ouvrez les drains soigneusement et lentement pour éviter que la calamine, la rouille ou des débris ne soient expulsés à...
- Page 19 V1.0 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON 9133711 UTILISATIONS LISTE DE VÉRIFICATION AVANT DÉMARRAGE Utilisez toujours le compresseur en le positionnant de niveau pour permettre la lubrification adéquate du moteur. Inspectez/nettoyez/remplacez régulièrement les éléments d’admission. L’ingestion de saleté dans la pompe représente la principale cause d’usure prématurée.
- Page 20 9133711 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON V1.0 Tirez la soupape de sécurité pour confirmer qu’elle bouge librement. Éliminez les obstructions ou le débris, car ils peuvent nuire à la fonction de sécurité de la soupape.
- Page 21 V1.0 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON 9133711 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Le compresseur Fuites d’air. Serrez ou remplacez les raccords fuyants (évitez de trop les se charge et serrer). Inspectez le tuyau à air. Remplacez les composants usés Soupapes de compresseur se décharge ou...
- Page 22 9133711 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON V1.0 RÉPARTITION DES PIÈCES www.princessauto.com / 1-800-665-8685 Page 10...
- Page 23 V1.0 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON 9133711 LISTE DES PIÈCES Description QTÉ IDENTIFICATION DES Description QTÉ IDENTIFICATION DES PIÈCES PIÈCES 1 Trousse de papillon d’admission 090-0048 22 Dispositif de décompression 070-0061 d’air 23 Tube en téflon...
- Page 24 9133711 COMPRESSEUR D'AIR À ESSENCE À RÉSERVOIR DOUBLE DE STYLE PONTON V1.0 LISTE DES PIÈCES Description QTÉ Identification des Description QTÉ Identification des pièces pièces 1 Filtre 019-0186 11 Vilebrequin, excentrique, trousse 053-0099 (comprend les pièces 10, 11 et 12)
