A.
2
1
2
B.

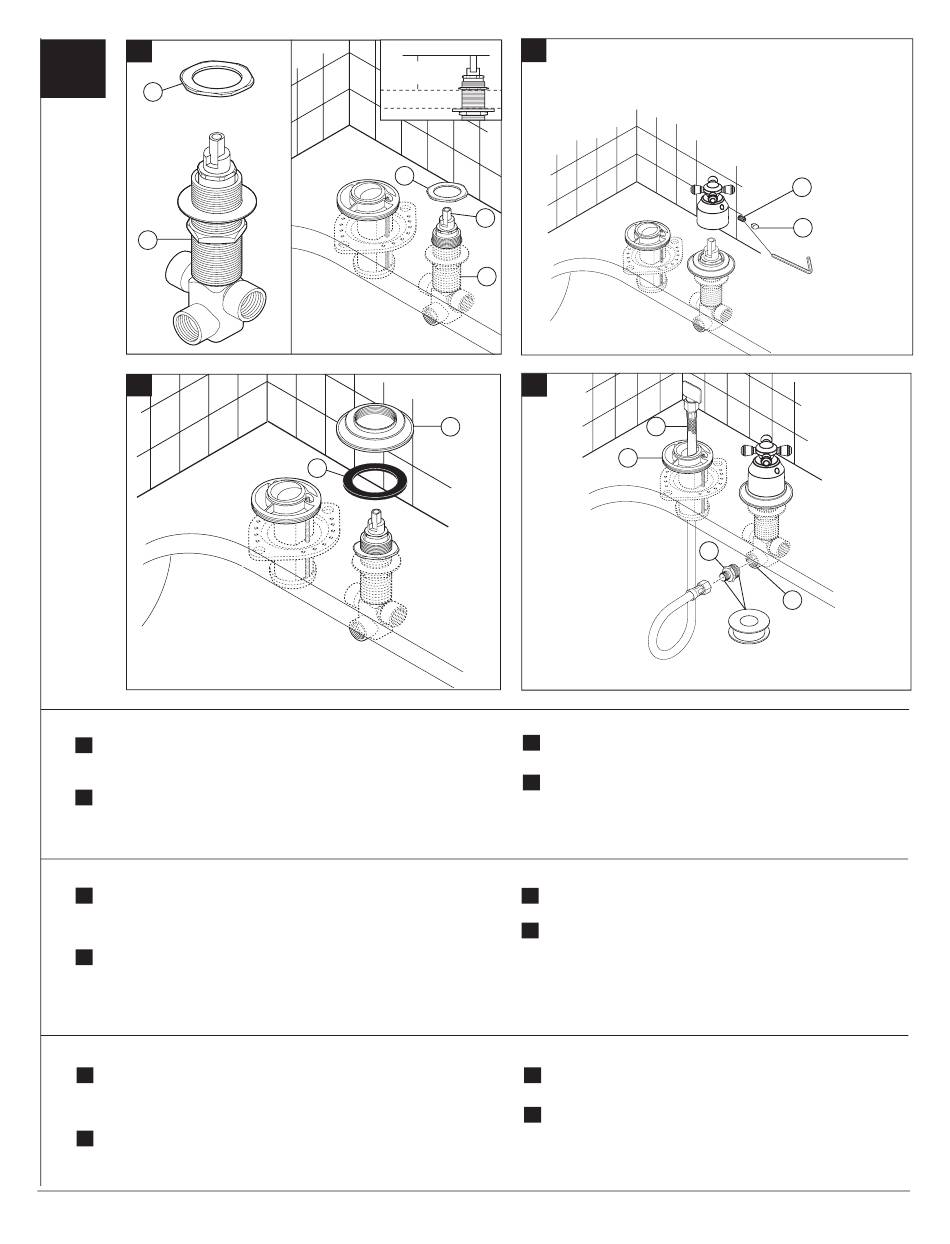

Remove thin nut (1) from transfer valve (2). Install transfer valve from
A.
underside of mounting surface so that the handle stem (3) is 1-5/8"
to 1-7/8" above the finished surface. Reinstall thin nut (1) to secure
valve.
B.
Install gasket (1) and base (2). OPTION: If deck is uneven, use
silicone sealant under the gasket.
Quite la tuerca delgada (1) de la válvula de transferencia (2). Instale
A.
la válvula de transferencia desde la parte interior de la superficie de
montura de manera que la espiga de la manija (3) esté de 1-5/8" a
1-7/8" sobre la superficie acaba- da. Reinstale la tuerca delgada (1)
para fijar la válvula.
B.
Instale el empaque (1) y la base (2). OPCIÓN: Si el borde está
desnivelado, use sellador de silicón debajo del empaque.
Enlevez l'écrou mince (1) du robinet de dérivation (2). Monter le
A.
robinet par le dessous de la surface de sorte que la tige de la poignée
(3) se trouve entre 1 5/8 et 1 7/8 po au-dessus de la surface finie.
Fixez le robinet en reposant l'écrou mince (1).
Posez le joint (1) et l'embase (2). FACULTATIF : si la surface est
B.
inégale, appliquez du composé d'étanchéité à la silicone sous le joint.
All manuals and user guides at all-guides.com
1-13/16"—2-1/16"
(46—52.3mm)
1
3
2
2
1
6
C.
D.
1
2
Install handles and secure with set screw (1). Push in button
C.
cover (2) to conceal set screw (1).
Insert the leader hose (1) through the spray support
D.
assembly (2). Connect the adapter (3) to the diverter outlet
(4), and connect the leader hose to the adapter. Tighten
securely. Use plumber tape on threaded connections.
Instale las manijas y asegúrela con el tornillo de presión (1).
C.
Presione el botón de cobertura para (2) ocultar tornillo de
fijación (1).
D.
Introduzca la manguera principal (1) a través del soporte
del rociador (2). Conecte el adaptador (3) a la salida del
desviador (4), y conecte la manguera principal al adaptador.
Use cinta plomero en las conexiones enroscadas.
Installez la poignées et la fixez avec la vis de réglage (1).
C.
Appuyez sur le couvercle de Bouton pour dissimuler (2) la
vis de réglage(1).
D.
Introduisez le tuyau souple (1) dans le support de douche à
main (2). Raccordez l'adaptateur (3) à la sortie de l'inverseur
(4), puis raccordez le tuyau souple de départ à l'adaptateur.
Appliquez du ruban de plomberie sur les filets des raccords.
1
2
3
4
80106
Rev. A
