- Page 1 LED Theater Spot 120 FC Projecteur LED...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 19.01.2023, ID : 543403...
- Page 3 Table des matières Table des matières Remarques générales..........................6 1.1 Informations complémentaires..................... 7 1.2 Conventions typographiques......................7 1.3 Symboles et mots-indicateurs....................... 8 Consignes de sécurité........................... 11 Performances............................15 Installation..............................16 Mise en service............................19 Connexions et éléments de commande..................21 Utilisation..............................
- Page 4 Table des matières Dépannage..............................37 Nettoyage..............................39 Protection de l’environnement......................40 LED Theater Spot 120 FC Projecteur LED...
- Page 5 LED Theater Spot 120 FC Projecteur LED...
- Page 6 à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. LED Theater Spot 120 FC Projecteur LED...
- Page 7 Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé...
- Page 8 Remarques générales Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Affichages Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : «...
- Page 9 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
- Page 10 Remarques générales Symbole d'avertissement Type de danger Avertissement : emplacement dangereux. LED Theater Spot 120 FC Projecteur LED...
- Page 11 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour produire un effet d’éclairage électronique au moyen de la tech‐ nique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utili‐ sation domestique.
- Page 12 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 13 Consignes de sécurité AVERTISSEMENT ! Risque de blessures par la chute de l’appareil Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l’appareil à l’aide d’une seconde fixation, par exemple un câble d’arrêt de sécurité ou une chaîne de sécurité. Sécurisez le volet réglable après le montage par un câble de sécurité...
- Page 14 Consignes de sécurité REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil correspond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel. En cas de non-observation, l’appareil pourrait être endom‐ magé...

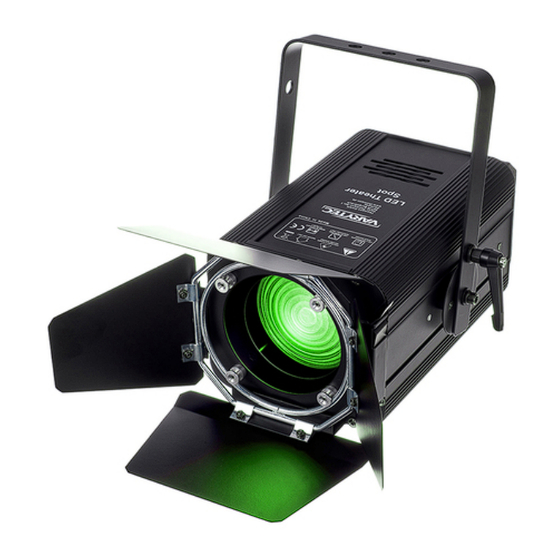

- Page 15 Performances Performances Le projecteur théâtre LED remplace le projecteur à lentille de Fresnel de classe 500 W … 650 W. Caractéristiques particulières de l’appareil : 1 × LED COB, 120 W Lentille de Fresnel Mélange de couleurs RGBWW Température de couleur réglable entre 2800 K et 12000 K Indice de rendu de couleur : 95 Angle de dispersion réglable manuellement de 15°...
- Page 16 Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. AVERTISSEMENT ! Risque de blessures par la chute de l’appareil Assurez-vous que le montage est conforme aux normes et consignes en vigueur...
- Page 17 Installation REMARQUE ! Risque de surchauffe La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m. Vérifiez que la ventilation est toujours suffisante. La température ambiante doit toujours être inférieure à 40 °C. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à...
- Page 18 Installation Possibilités de fixation Vous pouvez installer l’appareil debout ou avec la tête en bas. Pendant son utilisation, l’appa‐ reil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation de l'étrier. Travaillez toujours à...
- Page 19 Mise en service Mise en service Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne‐ xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche. Connexions en mode DMX Raccordez l'entree DMX de l'appareil à...
- Page 20 Mise en service Connexions en mode de fonc‐ Si vous configurez un groupe d’appareils en mode maître/esclave, le premier appareil com‐ tionnement « Master/Slave » mande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation.
- Page 21 Connexions et éléments de commande Connexions et éléments de commande ö POWER IN Menu Up Down Ente r Fuse & POWER OUT LED Theater Spot 120 FC Projecteur LED...
- Page 22 Connexions et éléments de commande 1 Écran avec touches de fonction. L'écran clignote en présence d'un signal DMX valide. [Enter] | confirme une valeur sélectionnée. [Up], [Down] | incrémentent ou décrémentent la valeur affichée d’une unité. [Menu] | active le menu principal ou un sous-menu. 2 Prise d'alimentation Power Twist pour l'alimentation électrique de l'appareil.
- Page 23 Connexions et éléments de commande 9 Étrier de montage 10 Côté frontal avec une garniture pour volet réglable 11 Vis de blocage pour l'étrier de montage LED Theater Spot 120 FC Projecteur LED...
- Page 24 Utilisation Utilisation 7.1 Mise en marche de l’appareil Branchez l'appareil sur le secteur pour le faire démarrer. L’appareil est immédiatement prêt à fonctionner dans le dernier mode actif avec les derniers réglages choisis. 7.2 Menu principal Commande des menus Appuyez sur [Menu] pour ouvrir le menu principal. Utilisez [Up] ou [Down] pour sélectionner le paramètre souhaité...
- Page 25 Utilisation Adresse DMX Appuyez sur [Menu]. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « Addr » et confirmez avec [Enter]. L’écran affiche « AXXX » . Vous pouvez maintenant régler le numéro du premier canal DMX utilisé par l'appareil (adresse DMX). Sélectionnez une valeur entre 1 et 512 avec [Up] et [Down].
- Page 26 Utilisation Gradateur pour vert Appuyez sur [Menu]. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « gL-- » et con‐ firmez avec [Enter]. L’écran affiche « gLXX » . Réglez la fonction gradateur à l'aide de [Up] ou [Down] dans une plage de «...
- Page 27 Utilisation Fonction Flash RGB Appuyez sur [Menu]. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « FLAS » et confirmez avec [Enter]. L’écran affiche « FLXX » . Réglez la vitesse de Flash à l'aide de [Up] ou [Down] dans une plage de «...
- Page 28 Utilisation Préréglage température de cou‐ Appuyez sur [Menu]. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « CT-- » et con‐ leur firmez avec [Enter]. L’écran affiche « CTXX » . Utilisez [Up] ou [Down] pour sélectionner le preset de température de couleur souhaité...
- Page 29 Utilisation Mode DMX Appuyez sur [Menu]. Appuyez sur [Up] ou [Down] jusqu'à ce que l'écran affiche « CH-- » et con‐ firmez avec [Enter]. Utilisez [Up] ou [Down] pour sélectionner le mode DMX souhaité « CH04 » (mode 4 canaux), « CH06 » (mode 6 canaux) ou « CH08 » (mode 8 canaux). Confirmez la sélection avec [Enter].
- Page 30 Utilisation 7.4 Fonctions en mode DMX 4 canaux Canal Valeur Fonction 0 … 255 Gradateur rouge (de 0 % à 100 %) 0 … 255 Gradateur vert (de 0 % à 100 %) 0 … 255 Gradateur bleu (de 0 % à 100 %) 0 …...
- Page 31 Utilisation Canal Valeur Fonction 0 … 255 Gradateur blanc (de 0 % à 100 %) 0 … 255 Effet stroboscopique (0 % à 100 %) 7.6 Fonctions en mode DMX 8 canaux Canal Valeur Fonction 0 … 255 Gradateur maître (de 0 % à 100 %) 0 …...
- Page 32 Utilisation Canal Valeur Fonction 60 … 74 Violet 75 … 89 Violet bleuâtre 90 … 104 Violet rougeâtre 105 … 119 Fleur de pêche 120 … 134 Rose 135 … 149 Rouge 150 … 164 Orange 165 … 179 Jaune 180 …...
- Page 33 Utilisation Canal Valeur Fonction 241 … 254 Changement automatique des couleurs Arrêt LED Theater Spot 120 FC Projecteur LED...
- Page 34 Données techniques Données techniques Source lumineuse 1 × LED COB, 120 W 185 mm Caractéristiques de la source Température de couleur 2800 K … 12000 K lumineuse Indice de rendu de couleur Caractéristiques optiques Angle de dispersion 15 ° … 45 °, réglable manuel‐ lement sur l'appareil Taux de rafraîchissement 10 kHz...
- Page 35 Données techniques Tension d'alimentation 100 - 240 V 50/60 Hz Fusible 5 mm × 20 mm, 3 A, 250 V, rapide Indice de protection IP20 Options de montage Suspendu, debout Dimensions (L × H × P) 185 mm × 160 mm × 260 mm Poids 5 kg Conditions d'environnement...
- Page 36 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 37 Dépannage Dépannage REMARQUE ! Risque de perturbations durant la transmission des données Afin de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
- Page 38 à un circuit d’in‐ terfaçage DMX. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. LED Theater Spot 120 FC Projecteur LED...
- Page 39 Nettoyage Nettoyage Lentilles optiques Nettoyez les lentilles optiques accessibles de l’extérieur afin d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil.
- Page 40 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
