Connexion des relais à contact secs
Deux relais à contacts secs sont disponibles sur le panneau arrière du RTU.
Le relais 1 est activé lorsque le RTU fonctionne correctement. Le relais 2
est activé lorsque la communication avec l'EMS est établie avec succès
(non utilisé avec le RTU autonome).
Pour connecter les relais à contacts secs :

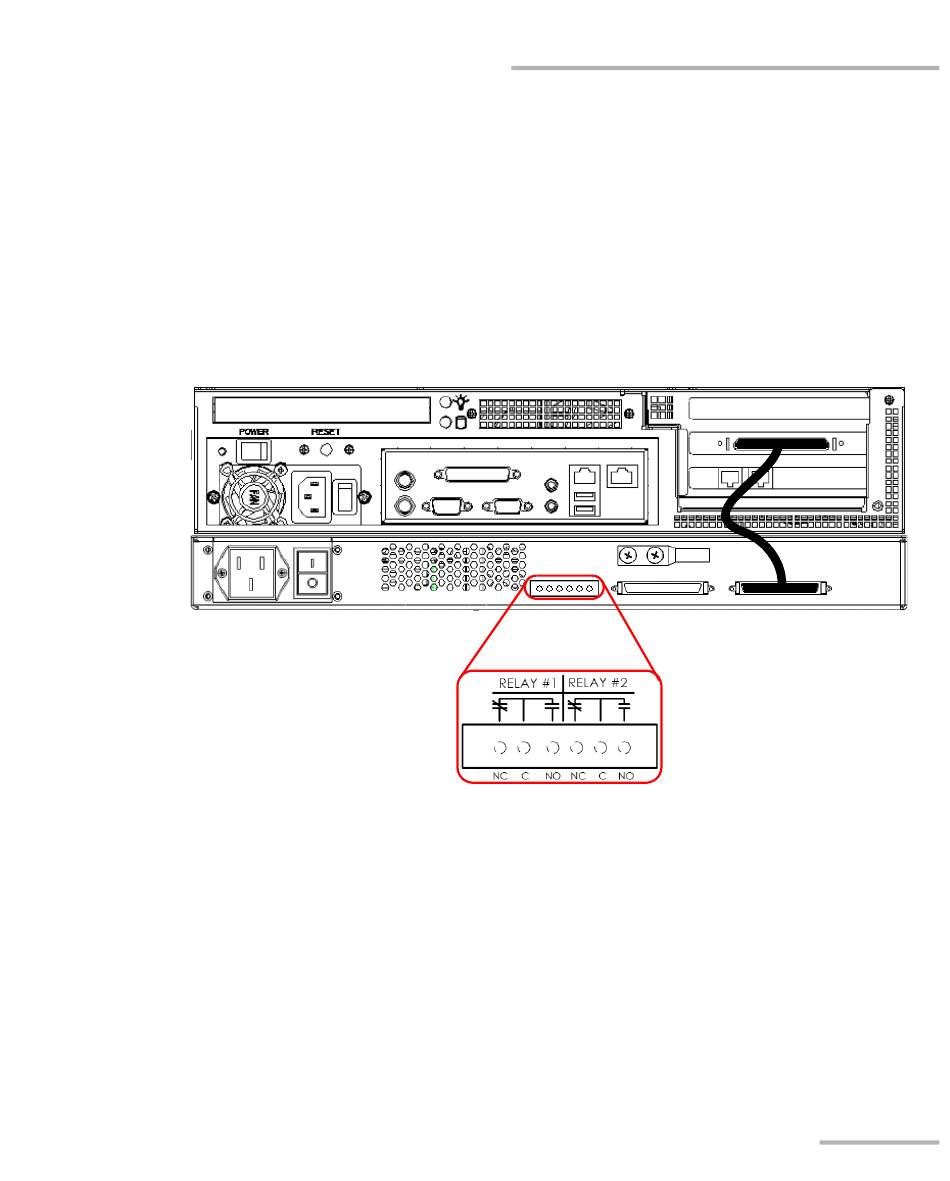

Voir le diagramme ci-dessous pour déterminer si vous devriez connecter
les fils qui seront activés/désactivés par les relais.
Remote Test Unit
Initialisation du RTU
Connexion des périphériques
NC
= Fermé normalement
C
= Courant
NON
= Ouvert normalement
