Ajout de composants optionnels
Connexion d'un OTAU externe

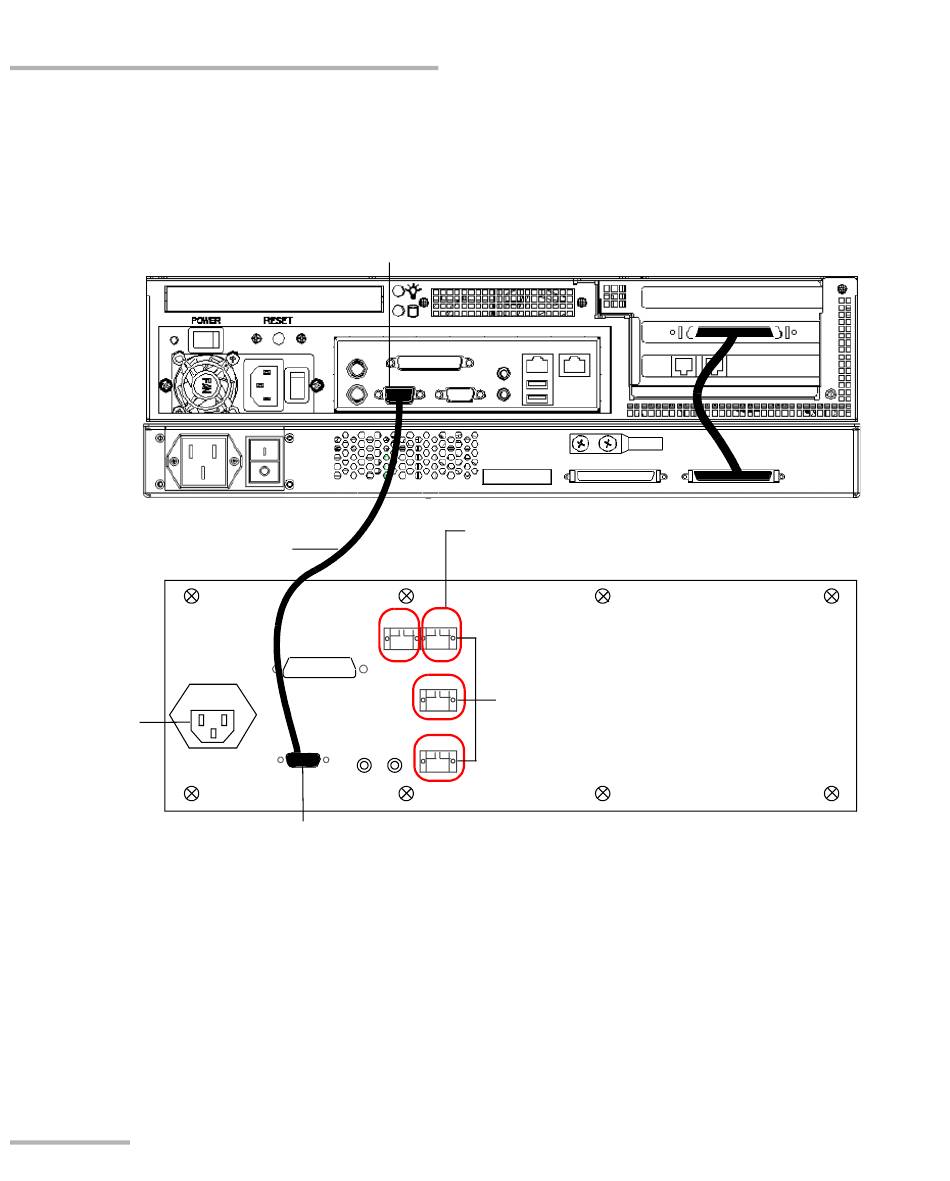

3. Connectez le port de sortie de la fibre OTDR du RTU au port d'entrée
de la fibre sur le commutateur optique externe, et votre réseau de fibre
optique aux ports de sortie de la fibre situé sur le commutateur optique
externe.
Câble RS-232
Cordon
d'alimentation
CA
4. Mettez le RTU sous tension (voir Mise sous tension de l'appareil à la
page 22).
252
Port RS-232 du RTU
Port RS-232 sur chaque
commutateur optique
Vers le port de sortie de la
fibre OTDE du RTU
IN
1
2
Vers le réseau en fibre optique
3
RTU-720
