Scénario 1 : RTU avec OTAU interne

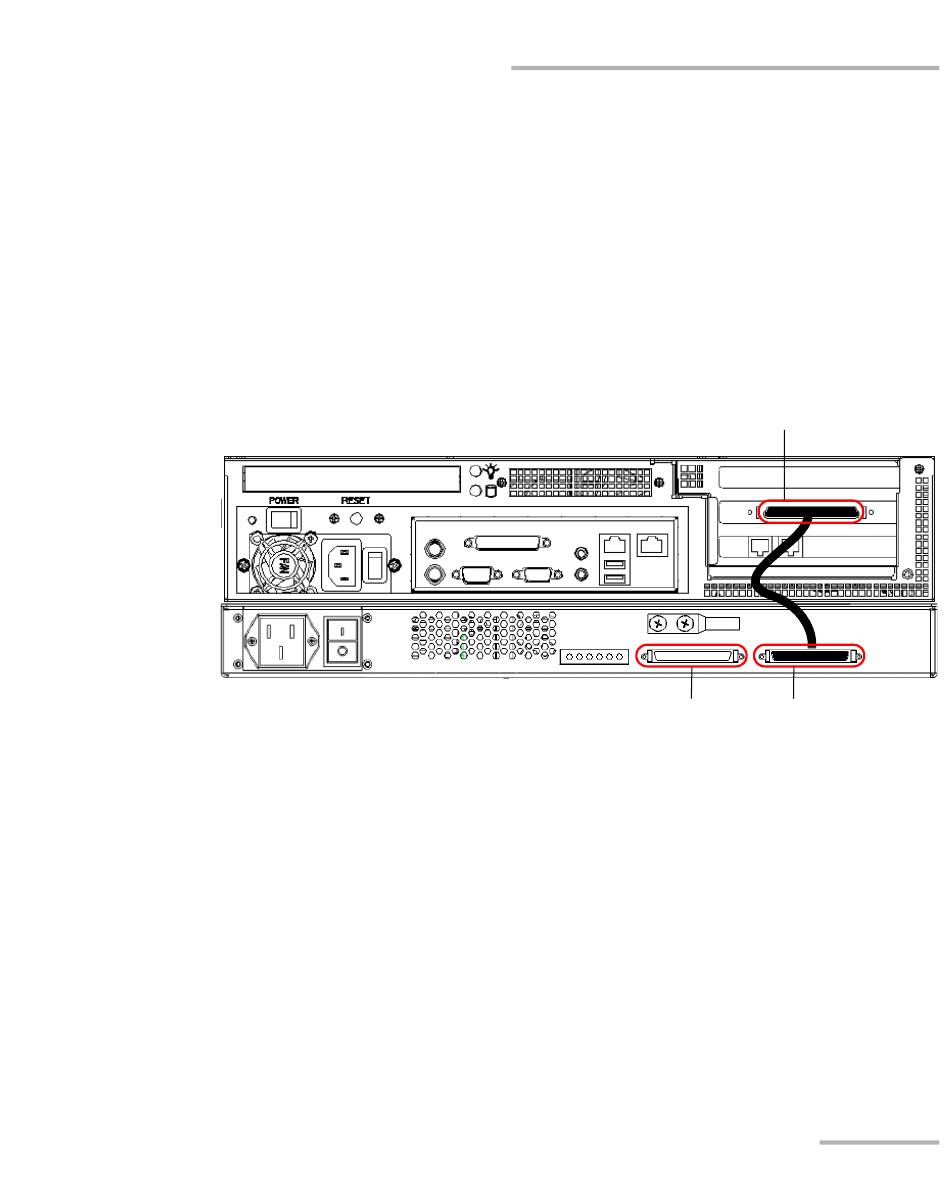

Pour assembler un RTU avec OTAU interne, connectez l'OTH au THC à
l'aide du câble pour bus EXFO fourni.
Pour connecter l'OTH au THC :
1. Connectez une extrémité du câble bus EXFO à l'E/S du bus EXFO sur le
panneau arrière du THC.
2. Connectez l'autre extrémité du câble bus EXFO au port IN situé sur le
panneau arrière de l'OTH.
Scénario 2 : RTU avec OTAU externe
Voir Connexion d'un OTAU externe à la page 251.
Scénario 3 : RTUConnexion d'un OTAU hébergé
dans un IQ-206
Voir Connexion d'un OTAU hébergé dans un IQ-206 à la page 254.
Remote Test Unit
Initialisation du RTU
Connexion des périphériques
E/S du bus EXFO
IN
OUT
Bus EXFO
11
