Initialisation du RTU
Connexion des périphériques
Mise à la terre du RTU
Le RTU doit être mis à la terre. Assurez-vous que les unités THC et
OTH sont toutes deux connectées à une prise de terre pendant une
utilisation normale.
Avant de mettre à la terre le RTU, vous devez préparer les fils de terre.
Pour mettre à la terre l'unité THC :
1. Retirez la vis de mise à la terre sur le panneau arrière de l'unité THC.
2. Préparez le fil de mise à la terre (#10-12 AWG), et connectez le fil à des
cosses en anneau suffisamment grandes pour que les vis de mise à la
terre et les vis du châssis passent au travers.
3. Fixez une cosse en anneau au panneau arrière de l'unité THC à l'aide
de la vis de mise à la terre, et l'autre cosse en anneau au châssis.
12
A
VERTISSEMENT

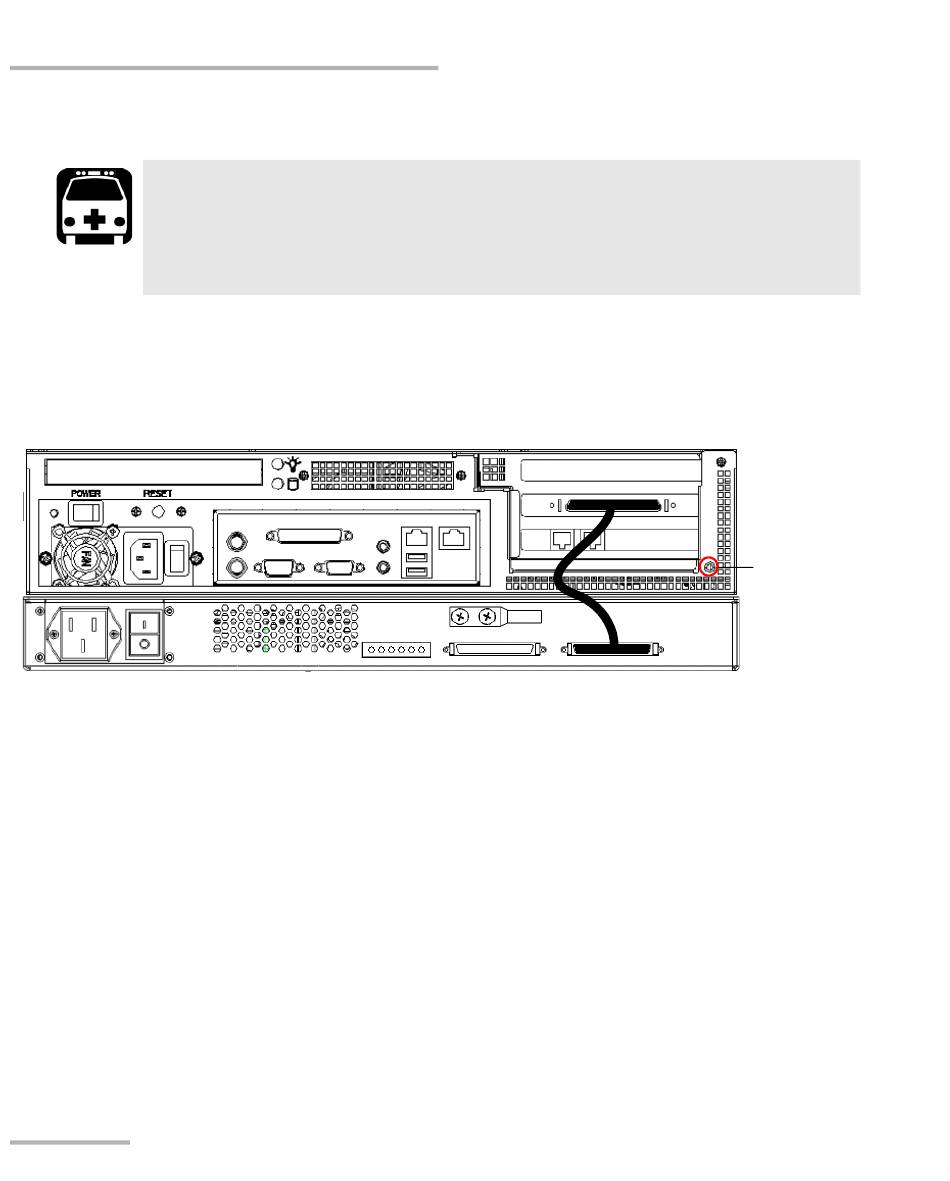

Vis de mise
à la terre du
THC
RTU-720
