Aansluiting
Raadpleeg voor aansluiting van het Ridder RSU eindschakelsysteem de hiervoor beschikbare
elektrische schema's.
Afstellen
De eindstanden worden als volgt afgesteld:
•
Breng, door de hoofdas van de motorreductor te (laten) draaien, het systeem in een eindstand
(volledig open of volledig gesloten) en stel vast welke bedrijfsschakelaar (ES11 of ES12) met die
eindstand correspondeert.
•
De kartelmoer (2) is eenvoudig met de hand op de draadas (1) te verdraaien. De schakelmoer (4)
verplaatst zich hierbij lineair langs de draadas. Draai aan de corresponderende zijde de kartelmoer
"handvast" tegen de aanslag (7).
•
Verdraai nu stelring (3) over de kartelmoer zóver dat de bedrijfschakelaar nèt wordt geschakeld.
•
Borg de stelring in deze stand op de kartelmoer met de stelschroeven (a) en (b). De stelring is nu
niet meer ten opzichte van de kartelmoer te verdraaien.
Herhaal bovenstaande punten voor het afstellen van de tegenoverliggende eindstand.
Waarschuwing
Voorkom dat bij bediening van buitenaf reeds ingestelde eindstanden overschreden
worden. Overschrijding van reeds ingestelde eindstanden veroorzaakt beschadiging van het
eindschakelsysteem, dat daardoor niet goed meer functioneert.

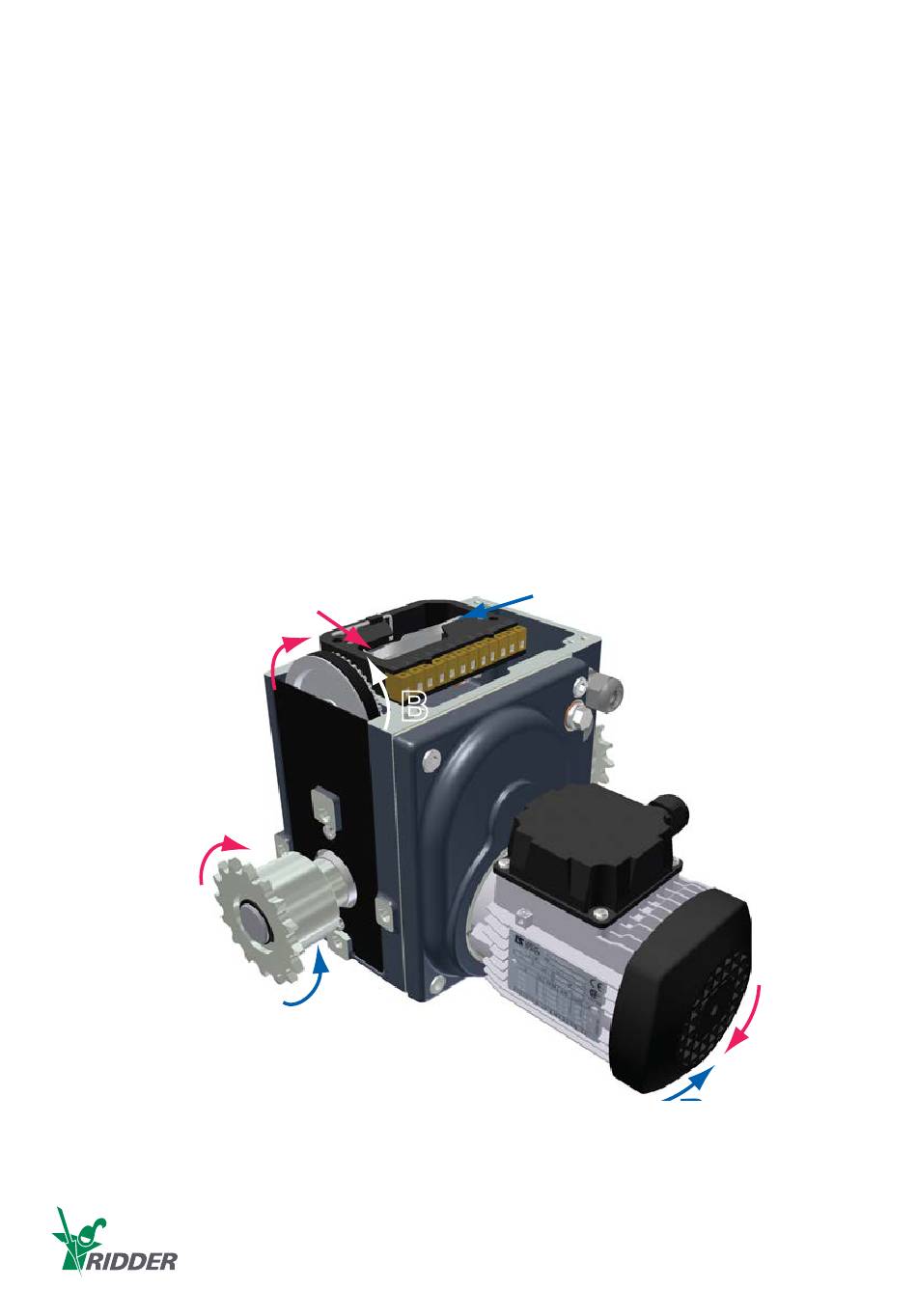

Draairichtingen
A
2011.01
All manuals and user guides at all-guides.com
A
A
B
B
Ridder Drive Systems
C
B
T
(
)
F
+31
0
341 416 854
C
7
A
(
)
I www.ridder.com
+31
0
341 416 611
