Réglage
Les "positions d'ouverture et de fermeture" sont réglés comme suivant:
•
Mettez, en tournant l'arbre de commande, le système en "position d'ouverture" ou en "position
de fermeture" et determinez quel interrupteur de travaille (ES11 ou ES12). La direction peut être
inversée en changeant les raccordements 1 et 7 dans le domino de jonction.
•
Tourner, à la main, le bague (2) jusqu'à la butée (7). La bague peut être tournée à la main sur l'arbre
fileté (1) facilement.
•
Faire pivoter la longue vis contre la patie superieure de la lamelle en acier et serrer avec la clé Allen.
•
Repertez les operations ci-denus poru le sens de rotation inverse.
Le fin de course est réglé.
Avertissement
Attention: Une fois le fin de course RSU réglé, le motoréducteur doit être actionné à la main, afin de
controler que les positions finales ne sont pas dépassées. Cela peux causer des dommages au fin de
course.

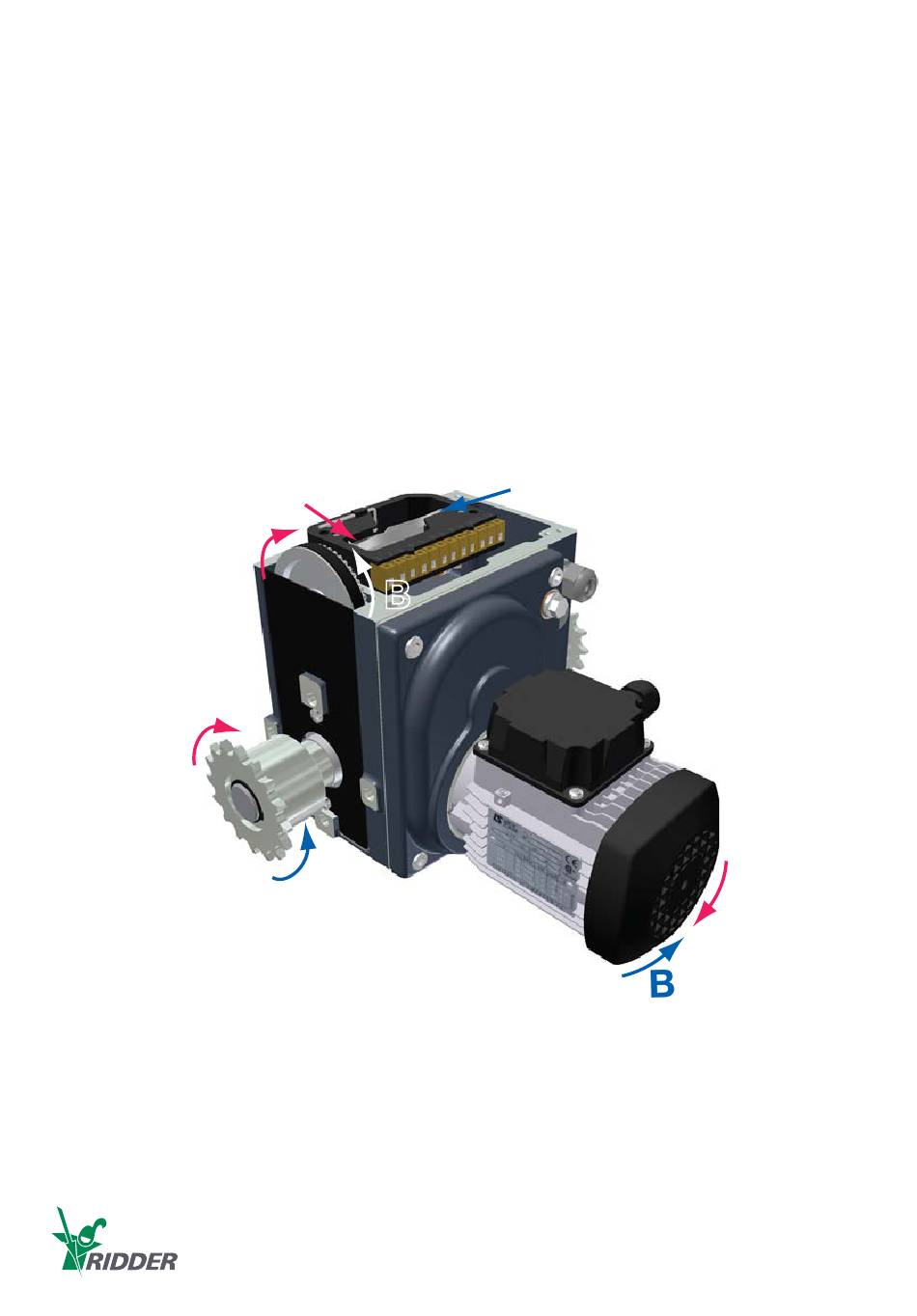

Sens de rotation
A
2011.01
All manuals and user guides at all-guides.com
A
A
B
B
Ridder Drive Systems
C
B
T
(
)
F
+31
0
341 416 854
C
13
A
(
)
I www.ridder.com
+31
0
341 416 611
C
