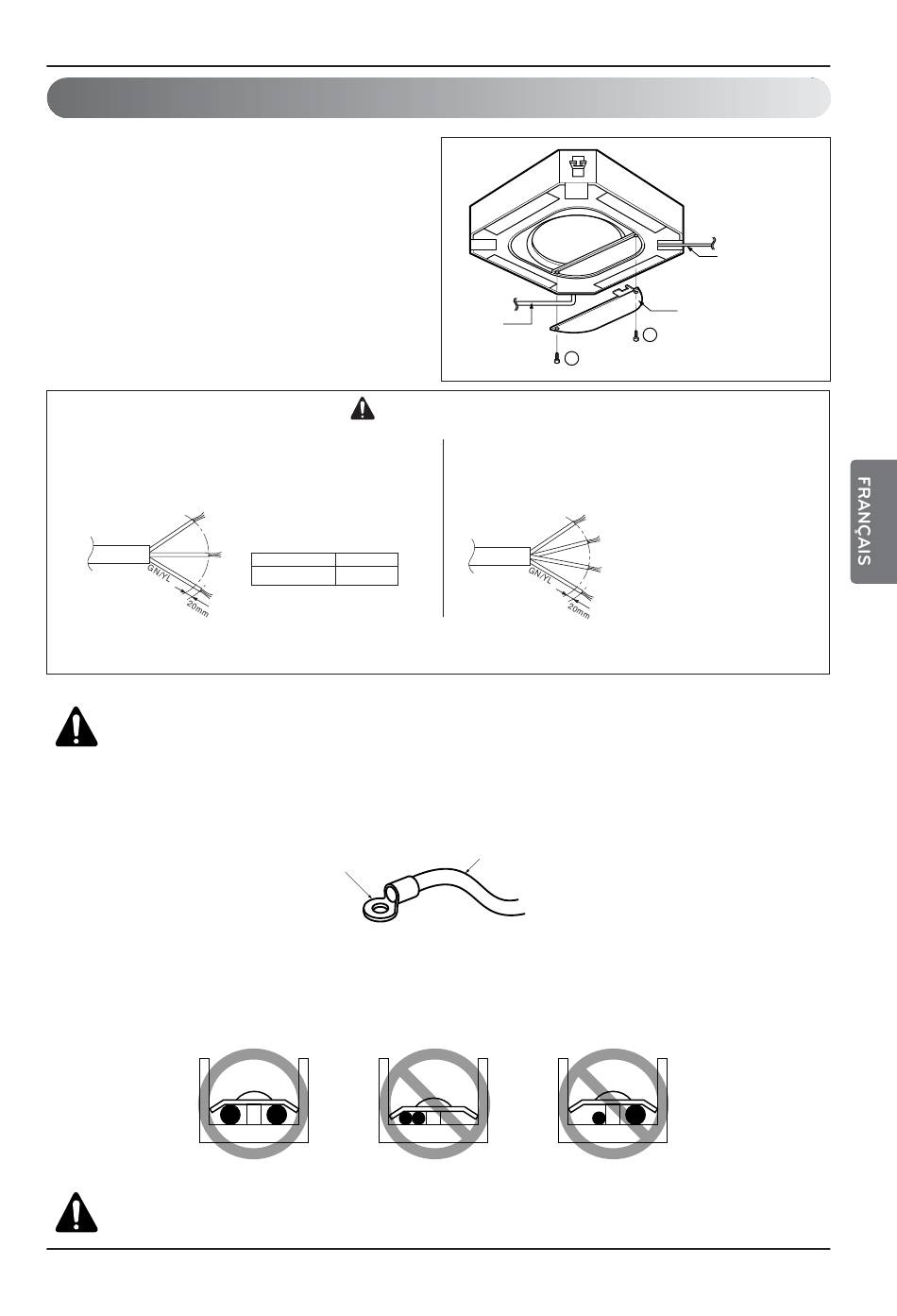

Câblage
• Ouvrez le couvercle du boîtier de contrôle et
connectez le câble de la télécommande et les
câbles d'alimentation internes.
• Retirez le couvercle de la télécommande pour
effectuer le branchement entre l'unité intérieure
et l'unité extérieure. (Retirez les vis ①)
• Fixez le cordon à l'aide du serre-fils.
Le cordon d'alimentation connecté à l'unité externe doit être
conforme aux spécifications suivantes (Cet équipement doit
être équipé d'un ensemble de cordons conformes à la
réglementation nationale).
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécial ou d'assemblage fourni par le fabricant ou le service
d'assistance.
PRECAUTION:
Le cordon dʼalimentation connecté sur lʼappareil doit être sélectionné selon les
spécifications suivantes.
Précautions pour lʼinstallation du câblage dʼalimentation
Utilisez des cosses serties à anneau pour les connexions au bornier de puissance.
En cas dʼindisponibilité, suivez les instructions ci-dessous.
• Ne connectez pas des câbles de diamètres différents au bornier de puissance (un jeu dans le
câblage de puissance peut entrainer un échauffement anormal).
• Lorsque vous connectez les câbles de diamètre identique, procédez comme indiqué dans la
figure ci-dessous.
ATTENTION:
Contrôlez que les vis des bornes ne soient pas serrées.
PRECAUTION
SURFACE SECTION
TRANSVERSALE NORMALE
Capacity(kW)
1 Phase
2
3.5 / 5.0 / 6.0 / 7.0
2.5mm
Cosse sertie à anneau
Installation de I'unité interne
Cordon de
raccordement entre
l'unité intérieure et
1
l'unité extérieure
Le cordon d'alimentation connecté à l'unité externe et à
l'unité externe doit être conforme aux spécifications
suivantes (Cet équipement doit être équipé d'un ensemble
de cordons conformes à la réglementation nationale).
Câble d'alimentation
Cordon de la
télécommande
Couvercle de la télécommande
(sur lequel le branchement
1
électrique est effectué)
SURFACE SECTION
TRANSVERSALE
NORMALE
0.75mm
2
Manuel d'installation 9
