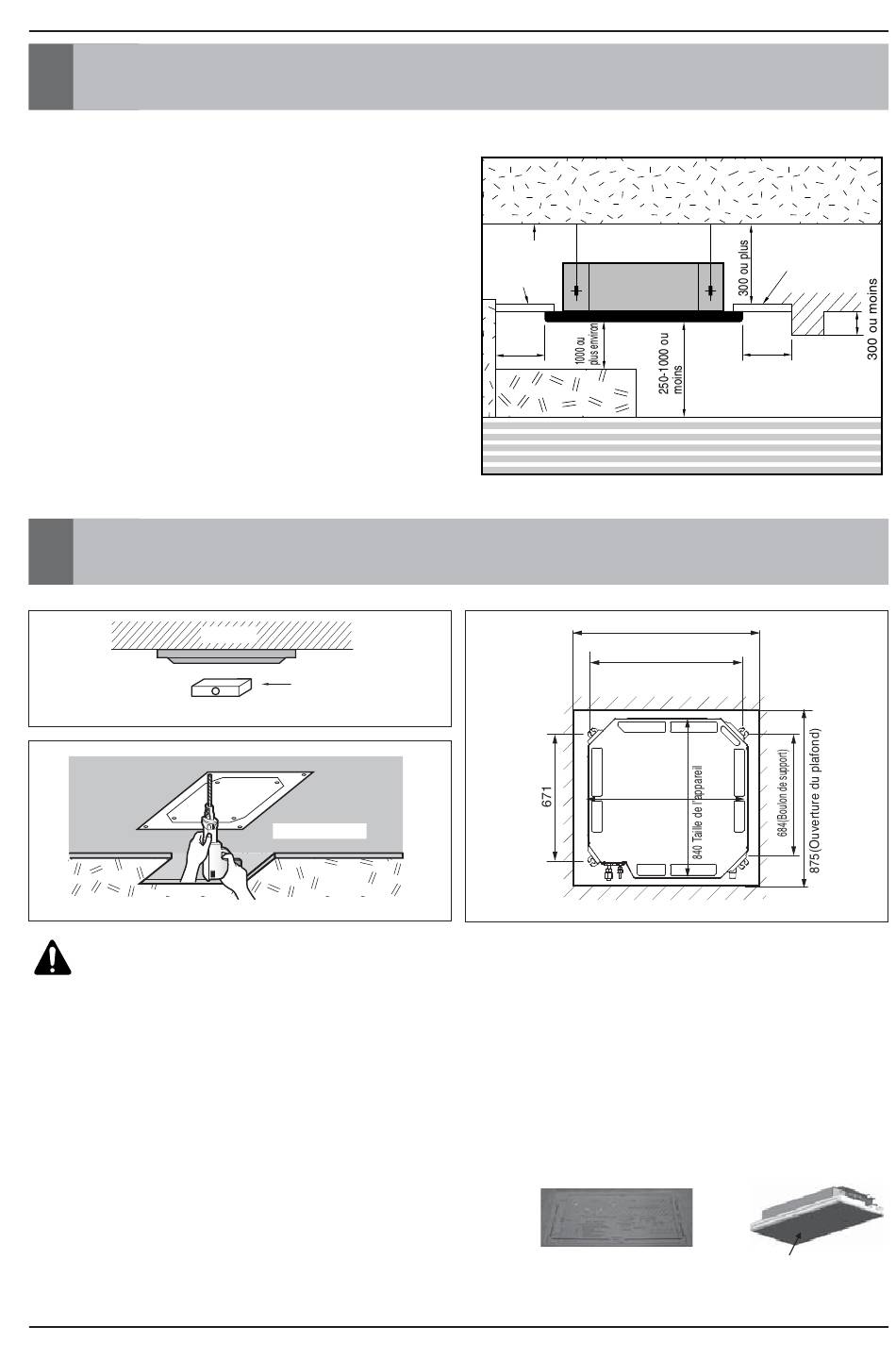

Sélection du meilleur emplacement
Sélection du meilleur emplacement
1. Unité interne
Modèle cassette
• Il ne doit pas y avoir d'autres sources de chaleur ou de vapeur à
côté de l'unité.
• Il ne doit y avoir aucun obstacle qui puisse bloquer la circulation
de l'air.
• Un emplacement où la circulation de l'air dans la pièce est
bonne.
• Un emplacement où le drainage peut être facilement réalisé.
• Un emplacement où une protection contre le bruit est prise en
considération.
• N'installez pas l'unité à côté d'une porte.
• Assurez-vous des espaces indiqués par les flèches depuis le
mur, le plafond ou d'autres obstacles.
• L'unité interne doit avoir un espace pour l'entretien.
Installation de I'unité interne
ATTENTION:
• Ce climatiseur utilise une
pompe de relevage.
• Installez l'unité horizontalement à
l'aide d'un dispositif de mise à niveau.
• Prenez soin de ne pas abîmer les câbles
électriques pendant l'installation.
❈ Veuillez utiliser un fiche en annexe ou le tableau de bord
sur l'arrière de l'emballage comme fiche d'installation.
6 Climatiseur Type Cassette
Plafond
Dispositif de
mise à niveau
Faux Plafond
Plafond
panneau
du plafond
500 ou
plus
875(Ouverture du plafond)
• Sélectionnez et marquez la position pour les vis de fixation
et l'orifice des tuyaux.
• Une fois la direction du raccord de drainage décidée,
déterminez la position des vis de fixation de telle sorte qu'ils
soient légèrement inclinés.
• Faites le percement du mur pour la vis d'ancrage.
Fiche d'annexe
panneau du plafond
500 ou
plus
plancher
787(Boulon de support)
840 Taille de l'appareil
Unité: mm
Ou
Tableau de bord à
unité : mm.
l'arrière
