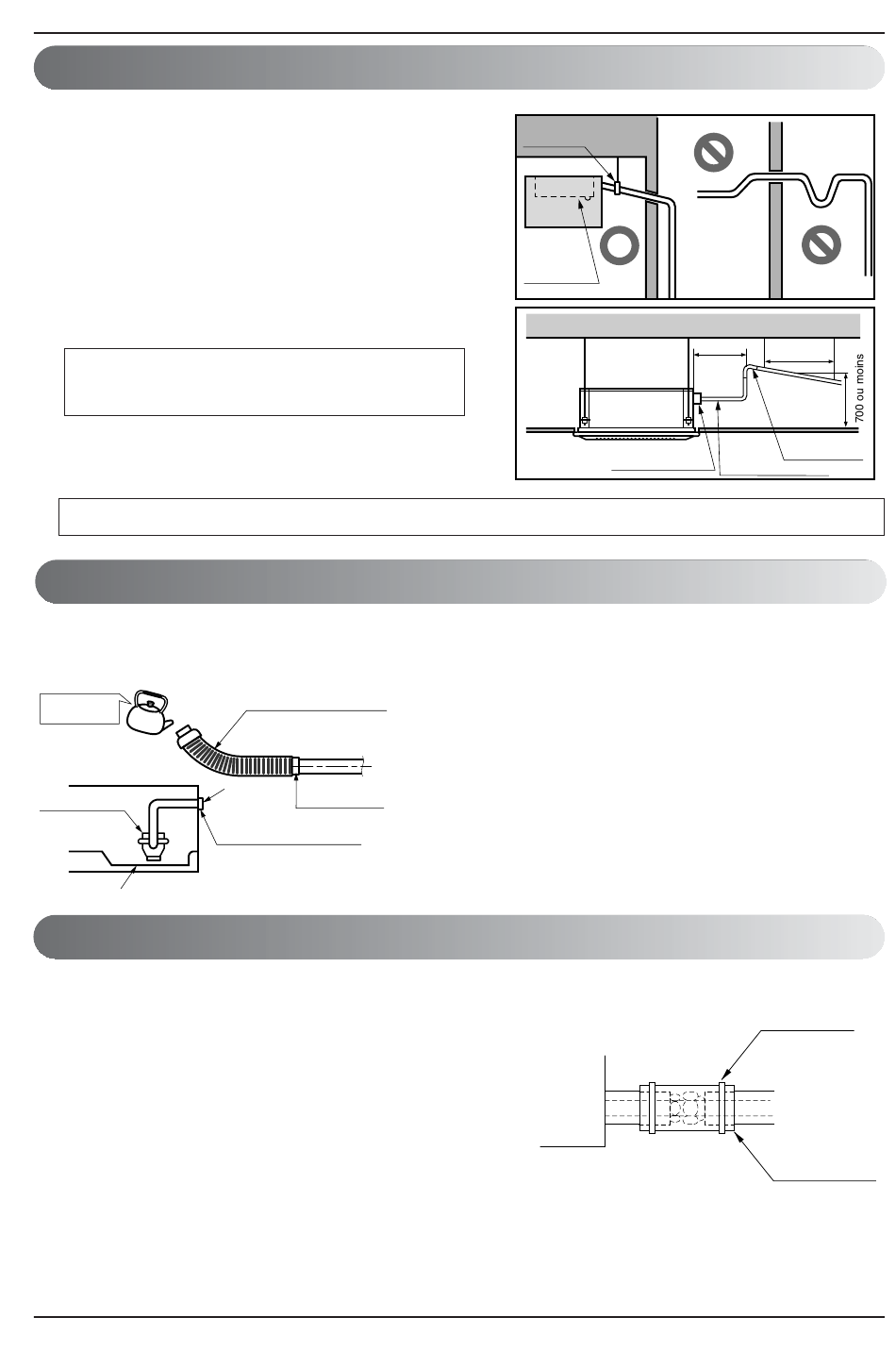

Installation de I'unité interne
Conduits de drainage unité interne
• Les conduits de drainage doivent être en pente
vers le bas (1/50 à 1/100) : contrôlez de ne pas
donner une pente vers le haut et vers le bas pour
éviter le flux inverse.
• Pendant la connexion des conduits de drainage,
faites attention de ne pas exercer trop de force
sur les ouvertures de drainage de l'unité interne.
• Le diamètre externe de la connexion de drainage
de l'unité interne est de 32 mm.
Matériel des conduits : tuyaux en chlorure de
polyvinyle Vp-25 et accessoires des tuyaux.
• Contrôlez de bien avoir effectué l'isolation des
conduits de drainage.
Matériel d'isolation de chaleur : Mousse de polyéthylène avec une épaisseur de plus de 8 mm.
Test de Drainage
Le climatiseur utilise une pompe de drainage pour drainer l'eau.
Suivez les procédures suivantes pour tester le fonctionnement de la pompe de drainage.
Remplissez
d'eau
Pompe de drainage
Filtre de drainage
Isolation a la chaleur
1. Utilisez le matériel d'isolation à la chaleur pour les tuyaux du liquide réfrigérant qui ont une résistance à la
chaleur excellente (plus de 120°C).
2. Précautions dans le cas d'humidité élevée :Ce climatiseur a été
testé dans les "conditions standard KS avec vapeur" et il est
confirmé qu'il n'a pas de défauts. Toutefois, s'il fonctionne
pendant longtemps dans une atmosphère très humide
(température du point de condensation : plus de 23°C), un
écoulement d'eau peut se vérifier. Dans ce cas, ajoutez du
matériel d'isolation en suivant la procédure suivante :
• Matériel d'isolation à la chaleur à préparer... Laine de verre adiabatique avec une épaisseur de 10 à 20 mm.
• Collez de la laine de verre sur tous les climatiseurs qui sont placés au plafond.
• En plus de la normale isolation à la chaleur (épaisseur : plus de 8 mm) pour le tuyau du réfrigérant (tuyau de
gaz : tuyau épais) et le tuyau de drainage, ajoutez de 10 à 30 mm d'épaisseur de matériel.
8 Climatiseur Type Cassette
Tuyau flexible de drainage
(accessoire)
tuyau principal
de drainage
ouverture
de drainage
Collez la jonction
connexion tuyau de drainage
utilisez une pince (accessoire)
Pince de tuyau
unité interne
Ouverture
d'entretien de
drainage
• Connectez le tuyau principal de drainage à l'extérieur et
laissez-le provisoirement jusqu'à ce que le test ne
s'achève.
• Remplissez d'eau le tuyau flexible de drainage et
contrôlez s'il y a des fuites.
• Contrôlez que la pompe de drainage fonctionne
normalement quand le câblage électriques est complet.
• Quand le test est terminé, connectez le tuyau flexible de
drainage à l'ouverture de drainage de l'unité externe.
unité interne
300 mm ou moins
1 -1.5m
Pince métal (fixée)
Tuyau de drainage (fixé)
Tuyau flexible de drainage
Tuyau flexible de drainage
bande de serrage
(accessoire)
tuyau du réfrigérant
isolant thermique
(accessoire)
acheminement
vers le haut n'est
pas permis
Conduite de relevage
du drainage
