Paramétrage
Fonction de la touche / de la paire de touches
Type de point d'information
DPT 5.001
DPT 5.010
DPT 18.001
Le premier réglage au sein de la configuration est la sélection du fonctionnement de la paire de
touches correspondante à chaque actionnement. Cette sélection est importante pour définir le sens de
comptage à chaque pression de chaque côté de la paire de touches (côté bas / côté haut).
Les modes de travail suivants sont possibles :
− A. Augmenter la vitesse / Réduire la vitesse
− B. Réduire la vitesse / Augmenter la vitesse
Le nombre possible d'étapes (valeurs) doit être sélectionné à l'étape suivante. Le nombre d'étapes est
identique pour les deux côtés de la bascule. Sept étapes au maximum (1, 2, 3, 4, 5, 6, 7) sont disponibles.
Après avoir sélectionné le nombre d'étapes possibles, le type de la valeur est configuré. Les types de
valeurs possibles figurent dans le tableau 89 : Traitement de valeur Interrupteur à paliers.
Exemple : Indication de la valeur de variation à l'aide de l'interrupteur à paliers
Paramétrages :
− Principe de fonctionnement = bascule bas = variation plus clair / bascule haut = variation plus sombre
− Nombre d'étapes = 7
− Type de point d'information = DPT 5.001
− Valeur = 0 ... 100 % (indication de la valeur de variation)
46
Type de valeur
Pourcentage
Nombre entier
N° de scène
Tableau 89 : Traitement de valeur Interrupteur à paliers
A

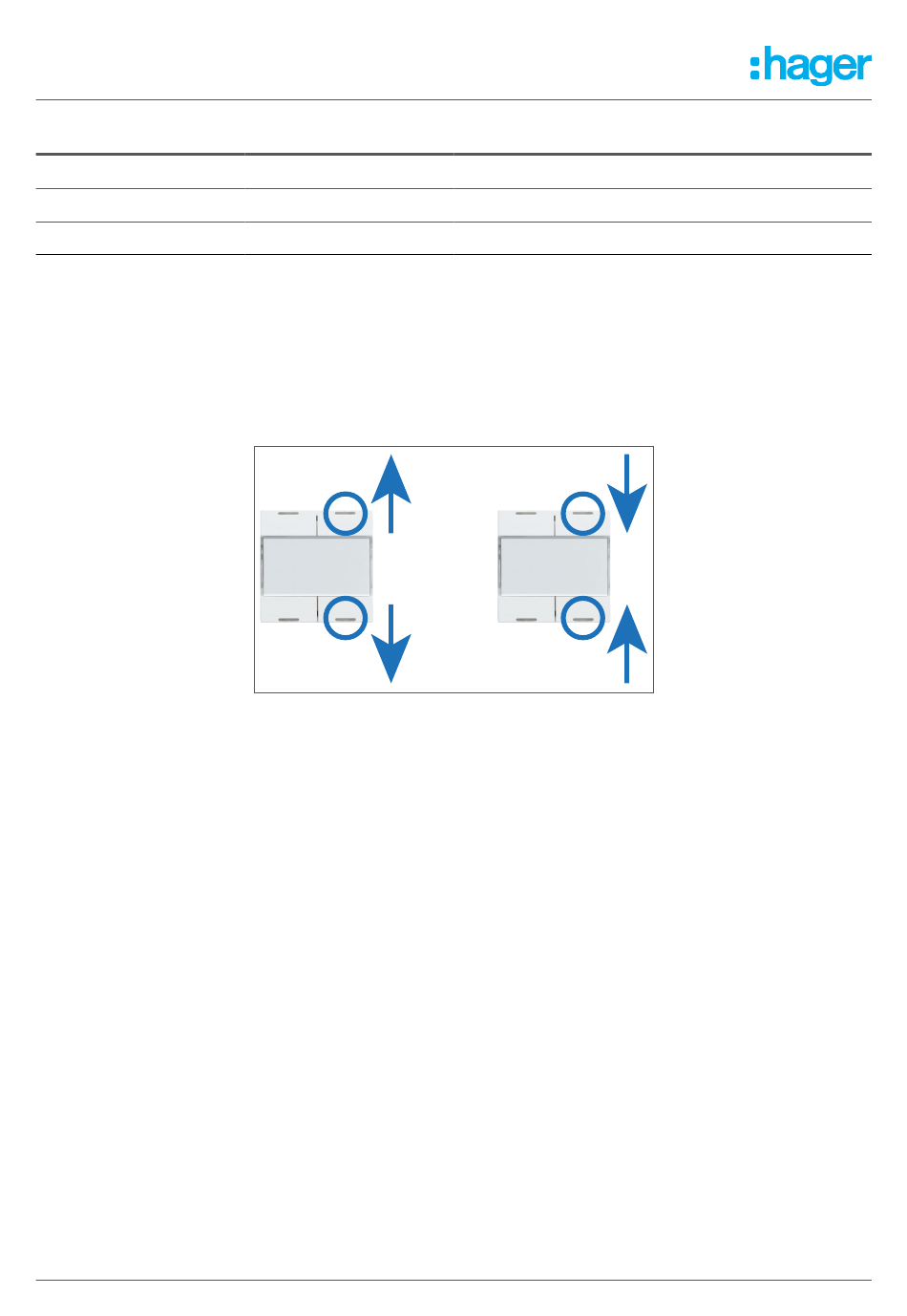

Image 27 : Choix du fonctionnement de touches basculantes
Taille du point d'information
1 octet
1 octet
1 octet
B
Poussoir sensoriel 2 postes, 4 postes – WHT20x, WHTM20x
Limite de plage de valeurs
[0 ... 100 %]
[0 ... 100 %]
[0 ... 100 %]
