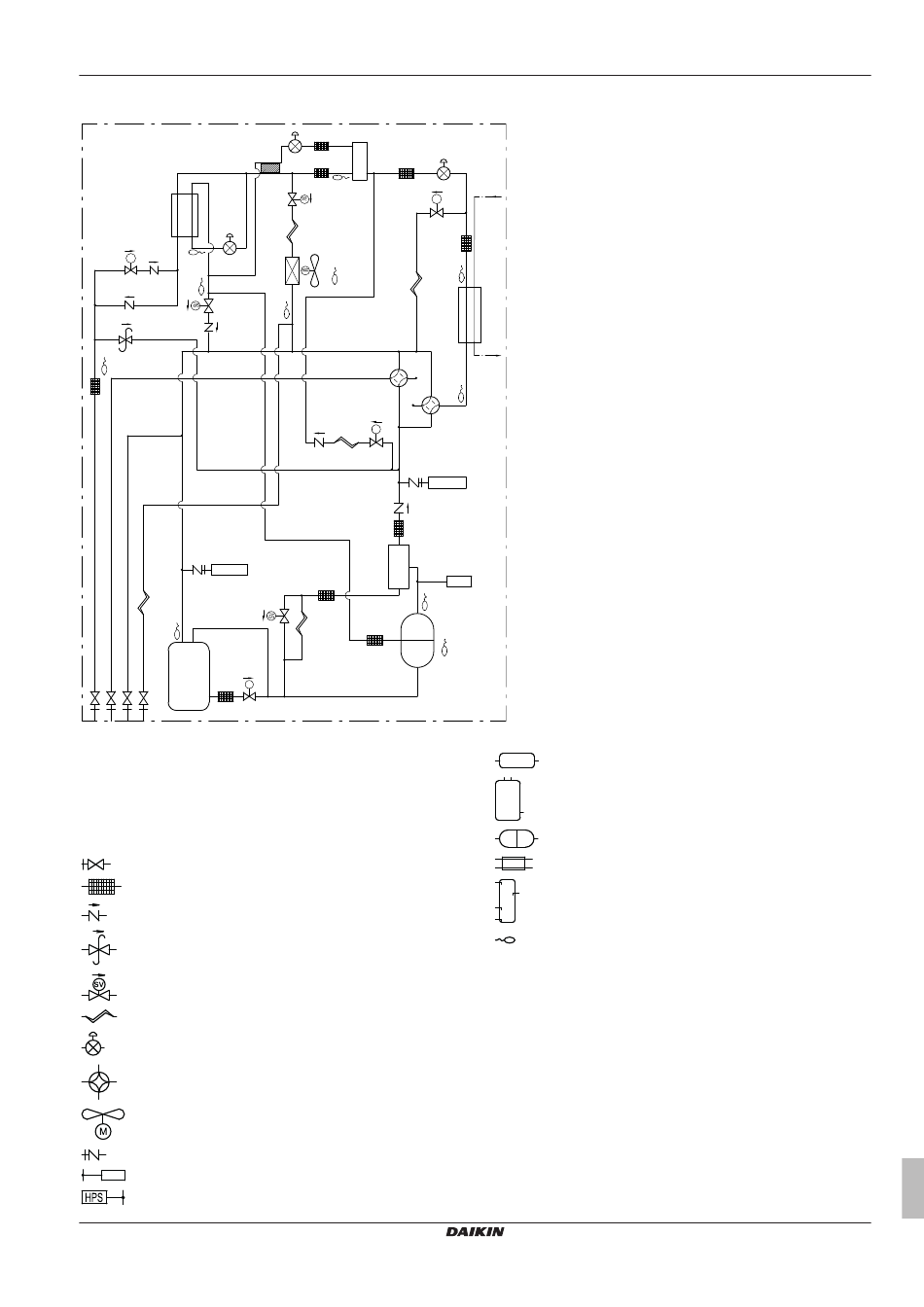

9.2 Schéma de tuyauterie: Unité extérieure
SV
SENPL
SV
B B B A
A Orifice de charge
B Vanne d'arrêt (avec orifice de service ∅7,9 mm
connexion évasée)
C Entrée d'eau de refroidissement
D Sortie d'eau de refroidissement
Orifice de charge / orifice de service
Filtre
Clapet anti-retour
Soupape de décharge de pression
Electrovanne
Tube capillaire
Vanne d'expansion électronique
Vanne à 4 voies
Ventilateur de la turbine
Orifice (pour capteur)
Capteur haute/basse pression
Pressostat de haute pression
RWEYQ8~14T9V1B+RWEYQ8~14T9Y1B
Climatiseur système refroidi par eau VRV IV
4P452190-1A – 2017.04
C
SV
D
SV
SENPH
HPS
4D108945A
9 Données techniques
Séparateur d'huile
Accumulateur
Compresseur
Echangeur thermique à double tube
Collecteur de liquide
Thermistance
Manuel d'installation et de fonctionnement
31
