10 A propos du système

Pour l'utilisateur

10 A propos du système
La partie unité intérieure du système de récupération de chaleur
VRV IV peut être utilisée pour des applications de chauffage/
refroidissement. Le type d'unité intérieure qui peut être utilisé
dépend de la série des unités extérieures.
REMARQUE
Pour des modifications ou extensions futures de votre
système:
Un aperçu complet des combinaisons autorisées (pour des
extensions futures du système) est disponible dans les
données techniques et doit être consulté. Contactez votre
installateur pour recevoir davantage d'informations et un
conseil professionnel.

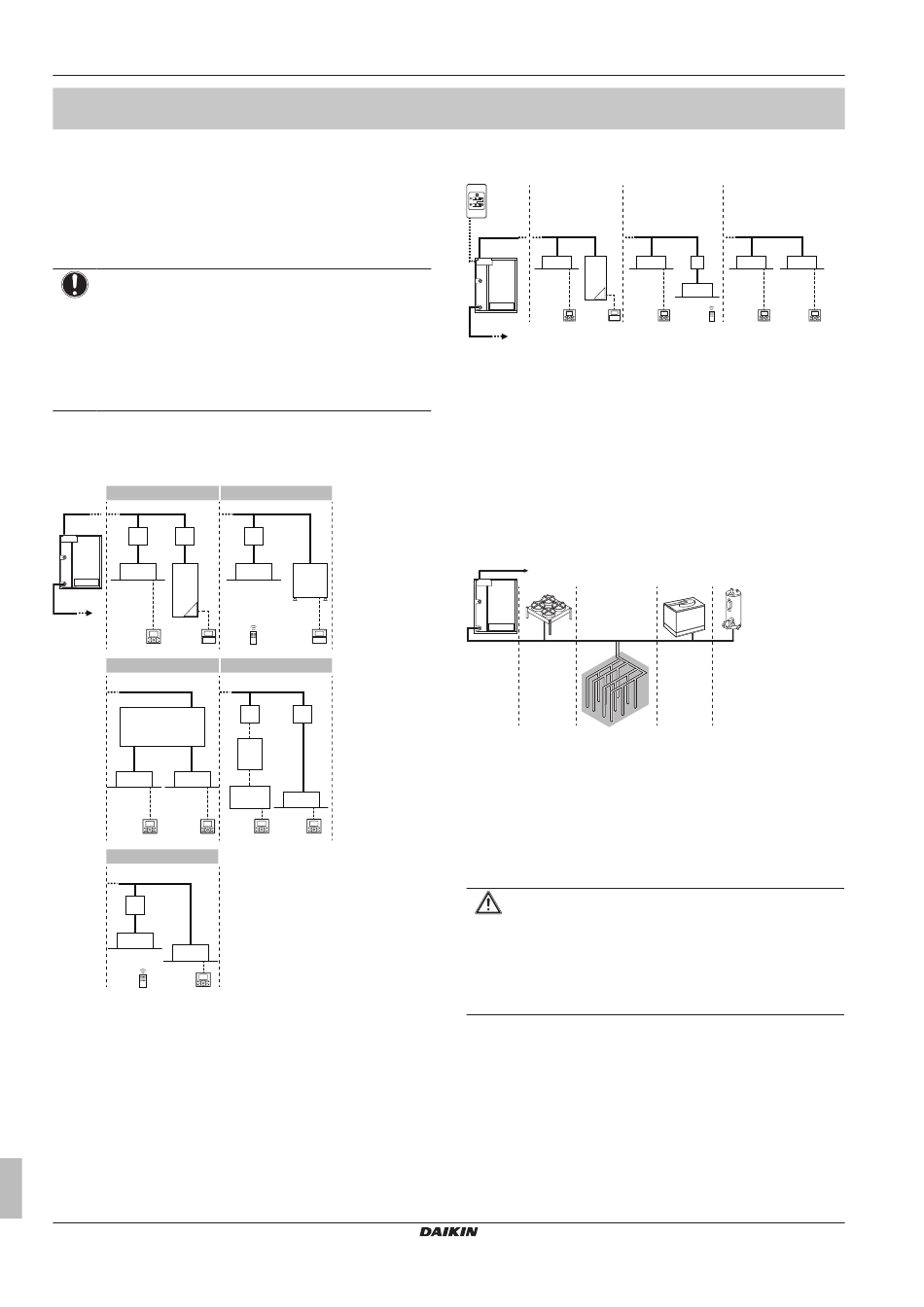

10.1 Configuration du système
Système à récupération de chaleur
1
b
c c
a
e f
m
k k
3
d
e e
k k
5
c
e
g
k
l
a Unité
b Tuyauterie de réfrigérant
c Unité BS
d Unité BS multiple
e Unité intérieure VRV DX
f Bloc hydrothermique LT
g Unité intérieure VRV à refroidissement uniquement
h Bloc hydrothermique HT
i Kit EKEXV
j AHU
k

Interface utilisateur

l Interface utilisateur sans fil
m Raccord du système d'eau
Manuel d'installation et de fonctionnement
32
2
c
e h
l k
4
c c
i
j
e
k k
Système à pompe à chaleur
i
b
c d c
a
g g
j
a Unité
b Tuyauterie de réfrigérant
c Unité intérieure VRV DX
d Bloc hydrothermique LT
e Boîtier BP (requis pour brancher les unités intérieures à
expansion directe (RA) Residential Air (SA) ou Sky Air
(DX))
f Unités intérieures à expansion directe (RA) Residential Air
(DX)
g Interface utilisateur
h Interface utilisateur sans fil
i Interrupteur à distance de changement refroidissement/
chauffage
j Raccord du système d'eau
Système d'eau
b
a
d
c
e
a Unité
b Raccordement au système de réfrigérant
c Tuyauterie d'eau
d Refroidisseur à sec
e Boucle de saumure
f Tour de refroidissement fermée
g Chdièr
11 Interface utilisateur
ATTENTION
Ne touchez jamais aux pièces internes du dispositif de
régulation.
Ne retirez pas le panneau avant. Certaines pièces à
l'intérieur sont dangereuses à leur contact et peuvent
provoquer un problème à l'appareil. Pour vérifier et ajuster
les pièces internes, contactez votre revendeur.
Ce manuel d'utilisation donnera un aperçu non exhaustif des
fonctions principales du système.
Des informations détaillées concernant les actions requises pour
atteindre certaines fonctions sont disponibles dans le manuel
d'installation et d'utilisation dédié de l'unité intérieure.
Reportez-vous au manuel d'utilisation de l'interface utilisateur
installée.
Climatiseur système refroidi par eau VRV IV
e c c
f
g g g
h
f g
RWEYQ8~14T9V1B+RWEYQ8~14T9Y1B
4P452190-1A – 2017.04
