4.3 Préparation de la tuyauterie d'eau
4.3.1

Exigences pour le circuit d'eau

REMARQUE
En cas de tuyaux en plastique, veillez à ce qu'ils soient
entièrement étanches
conformément à la norme DIN 4726. La diffusion
d'oxygène dans la tuyauterie peut causer une corrosion
excessive.
▪ Raccordement de la tuyauterie – Législation. Effectuez tous les
raccords de la tuyauterie conformément à la législation applicable
et aux instructions du chapitre "Installation", en respectant l'entrée
et la sortie d'eau.
▪ Raccordement de la tuyauterie – Force. Ne forcez PAS lors du
raccordement de la tuyauterie. La déformation de la tuyauterie
peut entraîner un mauvais fonctionnement de l'unité.
▪ Raccordement de la tuyauterie – Outils. Utilisez uniquement
des outils adaptés à la manipulation du laiton, qui est un matériau
souple. Le non-respect de cette consigne entraînera la
détérioration des tuyaux.
▪ Tuyauterie de raccordement – Acier inoxydable. Utilisez
uniquement de l'acier inoxydable pour brancher la tuyauterie
d'eau à l'unité. A défaut, les tuyaux rouilleront. Prenez les
mesures de précaution nécessaires, par exemple en isolant le
raccord sur le tuyau d'eau.
▪ Raccordement de la tuyauterie – Air, humidité, poussière. La
présence d'air, d'humidité ou de poussière dans le circuit peut
entraîner des dysfonctionnements. Pour éviter cela:
▪ Utilisez uniquement des tuyaux propres.
▪ Maintenez l'extrémité du tuyau vers le bas lors du retrait des
bavures.
▪ Couvrez l'extrémité du tuyau lors de son insertion dans un mur
afin d'éviter toute pénétration de poussière et/ou de particules.
▪ Utilisez un enduit d'étanchéité pour raccords filetés adapté pour
assurer l'étanchéité des raccords.
▪ Travail de tuyauterie – Drainage. L'unité extérieure est conçue
pour une installation intérieure. Effectuez les travaux de tuyauterie
de manière à ce que l'eau ne s'écoule pas sur l'unité extérieure.
▪ Sorties. Ne branchez PAS la sortie de vidange à la sortie d'eau.
▪ Filtre. Posez le filtre dans l'entrée de la tuyauterie d'eau à une
distance de 1,5 m de l'unité extérieure. Si du sable, des détritus
ou des particules de rouille se mélangent dans le circuit d'eau, les
matériaux en métal risquent de se corroder.

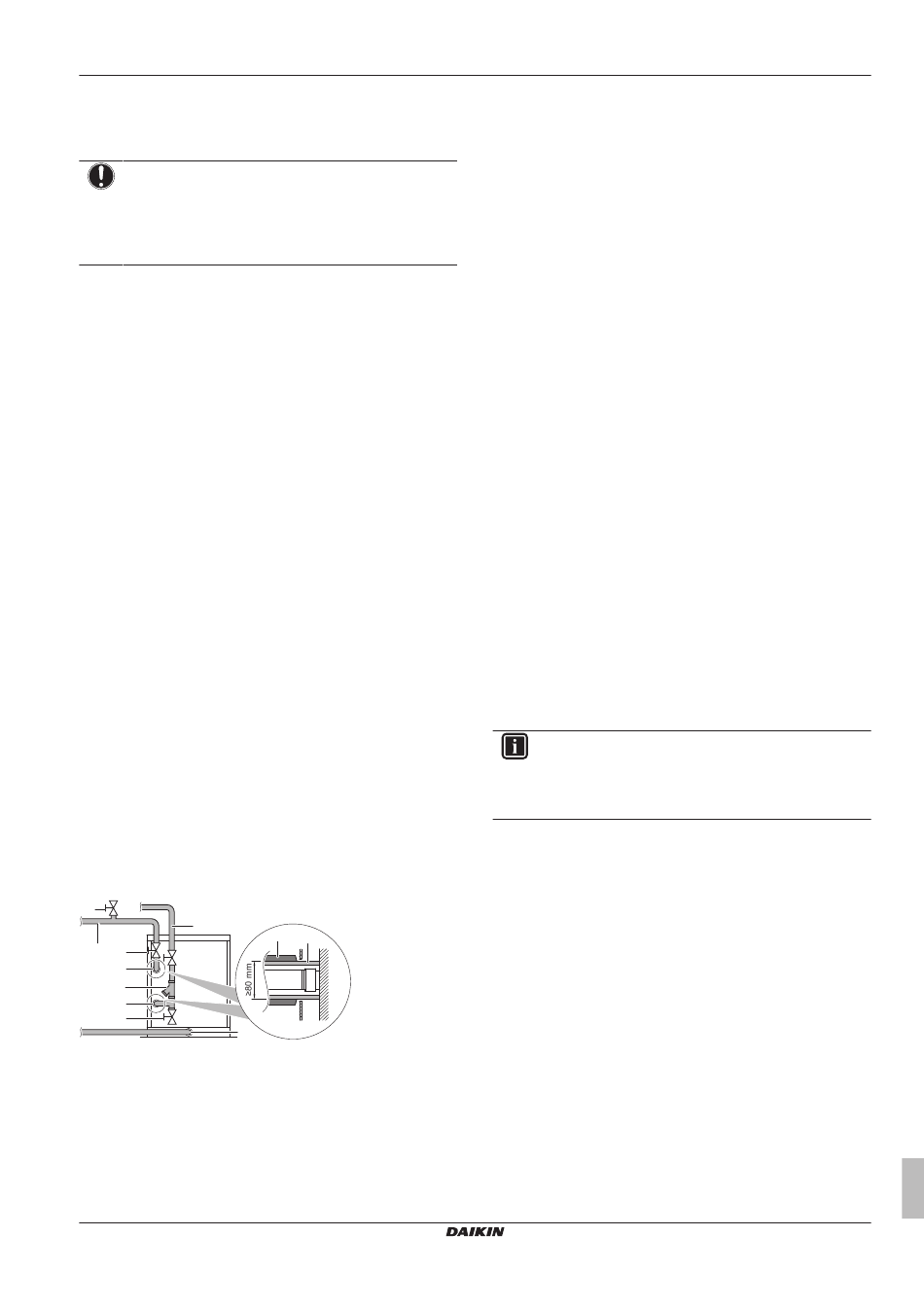

▪ Isolation. Isolez jusqu'au sommet de l'échangeur de chaleur.
a
c
b
d
e
i
e
j
k
a Purge d'air (non fournie)
b Sortie d'eau
c Entrée d'eau
d Vanne d'arrêt (non fournie)
e Raccordement de l'eau
f Tuyau d'eau (non fourni)
g Isolation (non fournie)
h Echangeur thermique
i Filtre (accessoire)
j Vanne de vidange (non fournie)
k Raccord de vidange
l Couvercle d'isolation
RWEYQ8~14T9V1B+RWEYQ8~14T9Y1B
Climatiseur système refroidi par eau VRV IV
4P452190-1A – 2017.04
à la diffusion d'oxygène
l g
f
h
▪ Pompe à eau. Après le remplissage de la tuyauterie d'eau, faites
tourner la pompe à eau (non fournie) pour rincer la tuyauterie
d'eau. Après le rinçage, nettoyez le filtre.
▪ Gel. Protection contre le gel.
▪ Conduites d'eau. Respectez TOUJOURS les réglementations
locales et nationales.
▪ Tuyauterie d'eau – Couple de serrage. Serrez fermement la
tuyauterie d'eau à un couple de serrage maximal de ≤300 N•m.
Un serrage excessif endommagera l'unité.
▪ Composants non fournis – Eau. Utilisez uniquement des
matériaux compatibles avec l'eau utilisée dans le circuit et avec
les matériaux utilisés dans l'unité extérieure.
▪ Composants non fournis – Pression et température de l'eau.
Veillez à ce que tous les composants de la tuyauterie fournie sur
place puissent résister à la pression et à la température de l'eau.
▪ Pression d'eau. La pression maximale de l'eau ne doit pas
dépasser 37 bar. Prenez des dispositions adaptées au niveau du
circuit d'eau pour veiller à ce que la pression maximale ne soit
PAS dépassée.
▪ Drainage – Points bas. Prévoyez des robinets de vidange à tous
les points bas du système pour permettre la vidange complète du
circuit d'eau.
▪ Drainage – Colmatage. Assurez-vous que l'eau s'écoule
facilement sans être bloquée par la saleté.
▪ Drainage – Longueur latérale. La longueur latérale du drainage
doit être la plus courte possible (≤400 mm) et installée vers le bas.
Le diamètre du tuyau de vidange doit être le même que le
diamètre du tuyau sur l'unité extérieure.
▪ Tuyauterie métallique sans laiton. Si vous utilisez une
tuyauterie métallique sans laiton, isolez correctement les parties
en laiton et les parties sans laiton de manière à ce qu'elles
n'entrent PAS en contact. Cela permet d'éviter la corrosion
galvanique.
4.3.2 Manipulation de l'échangeur de chaleur à
plaques brasé
INFORMATIONS
Un échangeur de chaleur à plaques brasé est utilisé. En
raison de la structure différente d'un échangeur de chaleur
conventionnel, il DOIT être manipulé d'une manière
différente.
▪ Posez un filtre d'eau au niveau de l'entrée d'eau afin d'éviter que
des corps étrangers tels que de la poussière, du sable, etc.
n'entrent dans l'échangeur à plaques.
▪ Le calcaire peut coller à l'échangeur à plaques en fonction de la
qualité de l'eau. Afin d'éliminer le calcaire, il est nécessaire de le
nettoyer à intervalles réguliers à l'aide de produits chimiques.
Installez une vanne d'arrêt à la fin de la tuyauterie d'eau. Placez
un orifice de connexion de tuyauterie sur la tuyauterie entre cette
vanne d'arrêt et l'unité extérieure pour le nettoyage par des
produits chimiques.
▪ Pour le nettoyage et la vidange de l'eau de l'unité extérieure
(longue période de non-utilisation ou pendant la non-utilisation en
hiver), posez un bouchon de purge d'air (pour une utilisation
combinée avec l'orifice de vidange) (non fourni) et un bouchon de
vidange d'eau aux orifices d'entrée/sortie de la tuyauterie d'eau.
En outre, posez une vanne de purge d'air automatique (non
fournie) au sommet de la tuyauterie montante ou au sommet d'un
partie où l'air tend à stagner.
▪ Posez un filtre lavable supplémentaire (non fourni) devant l'entrée
de la pompe.
