Entrées de la prise REG+E-PROG
Menu >Configuration<
1.
2.
Menu >Inputs/Outputs<
3.

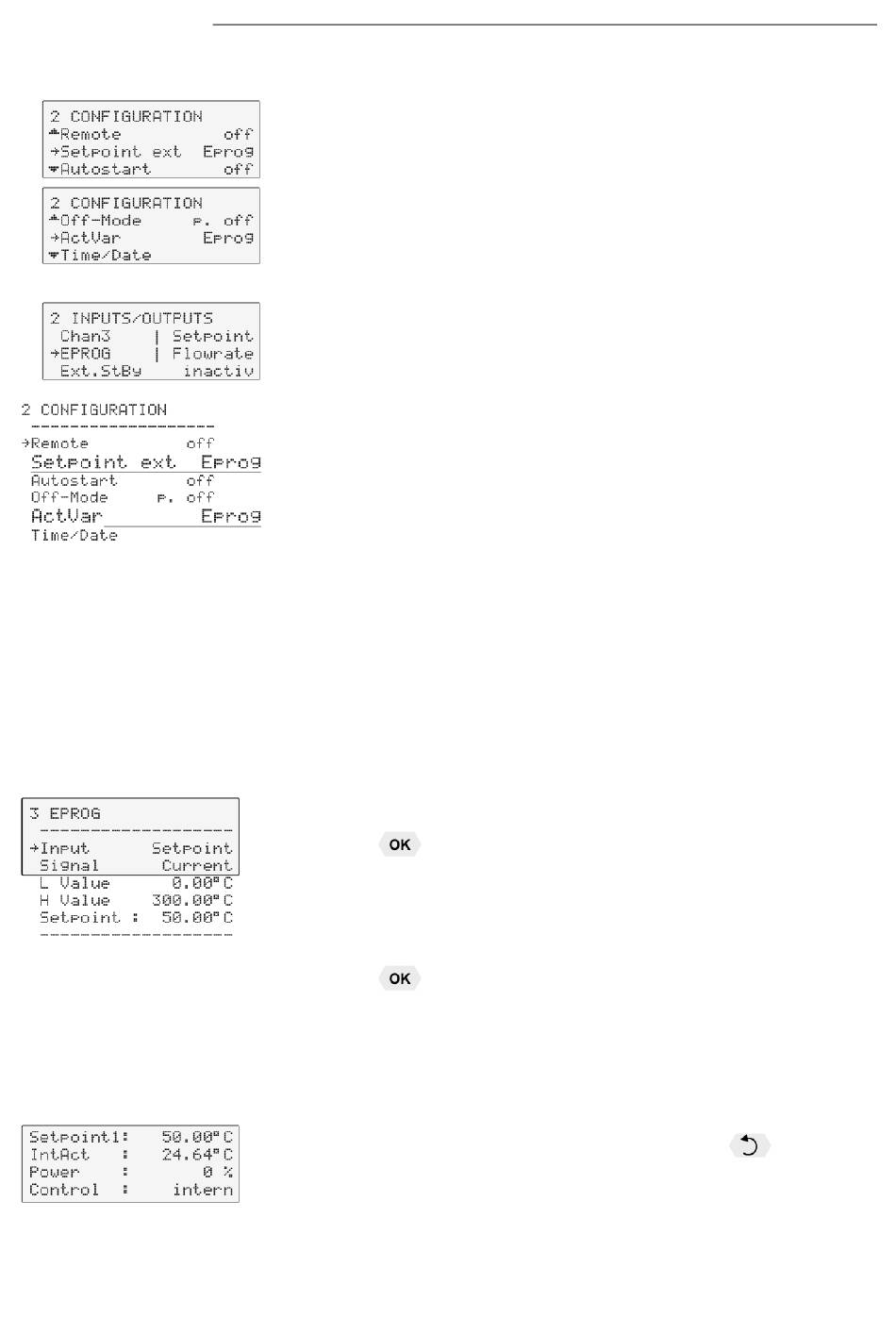

Exemple:
E-PROG - Entrée
La configuration est nécessaire si,
1. la température de consigne est donnée par un programmateur
externe. Pour cela, tout d'abord dans le menu > Configuration <,
> Setpoint < paramétrer > eprog <.
2. la valeur d'entrée pour le chauffage est donnée par une impulsion
externe. Pour cela, tout d'abord dans le menu > Configuration < >
Variable.< paramétrer > eprog <.
3. La valeur d'entrée est donnée par une sonde d'écoulement
externe.
Paramétrage de >Flowrate< voir ci dessous.
L'entrée E-Prog peut être utilisée soit dans le menu
> Setpoint < (consigne) ou > Actvar < (impulsion).
si l'entrée n'est pas configuré pour > Setpoint < ou > Actvar <, le
signal d'une sonde d'écoulement peut être branché.
Tout d'abord > Configuration < puis > Inputs/Outputs <.
•
Brancher la source externe sur la prise (12) REG+E-PROG du
thermostat.
Choix du Signal:
L'entrée E-PROG du thermostat peut être configuré comme le
signal de sortie de la source externe.
Voltage entrée en tension
Current entrée en courant
„L Value" - Choix de la valeur basse: (Voir en bas
Sur la source externe affichez la valeur la plus basse (p.e. 0 °C).
Attendre pendant 30 secondes.
Entrez aussi cette même valeur au thermostat et confirmer avec la
touche
.
„H Value" - Choix de la valeur haute: (Voir en bas
Sur la source externe affichez la valeur la plus basse (p.e. 300 °C).
Attendre pendant 30 secondes.
Entrez aussi cette même valeur au thermostat et confirmer avec la
touche
.
Exemple:
Sur le programmateur externe affichez 50.0 °C!
Sur la ligne 4 du DISPLAY de dialogue (LCD) cette valeur est affiché
pour contrôle (exemple: Setpoint 50.0 °C).
Après être revenu dans le niveau précédent avec
est affichée sur la ligne 1
(Exemple: Eprog 50.00 °C).
HL / SL
)
)
cette valeur
