Sécurité de retour
ext SERIAL ALARM STAND-BY REG+
Pt100 E-PROG
T16A
T16A
T1.25A
(voir page 67)
5.3.1.

Tuyaux

Nous recommandons les tuyaux suivants :
Réf. de cde. Longueur
8930008 1 m
8930012 1 m
8930108 1 m
8930112 1 m
8930410 1 m
8970480
8970481
8 930 209 0.5 m
8 930 210 1.0 m
8 930 211 1.5 m
8 930 214 3.0 m
8 930 220 0.5 m
8 930 221 1.0 m
8 930 222 1.5 m
8 930 223 3.0 m
13
14
Tuyau CR (Chloroprène)
Tuyau CR (Chloroprène)
Tuyau Viton
Tuyau Viton
Isolant pour tuyau
2 Colliers, taille 1, Tuyaux 8 mm dia. int.
2 Colliers, taille 2, Tuyaux 10 ou 12 mm dia. int.
Tuyau métallique, triple isolation, M16x1
Tuyau métallique, simple isolation, M16x1

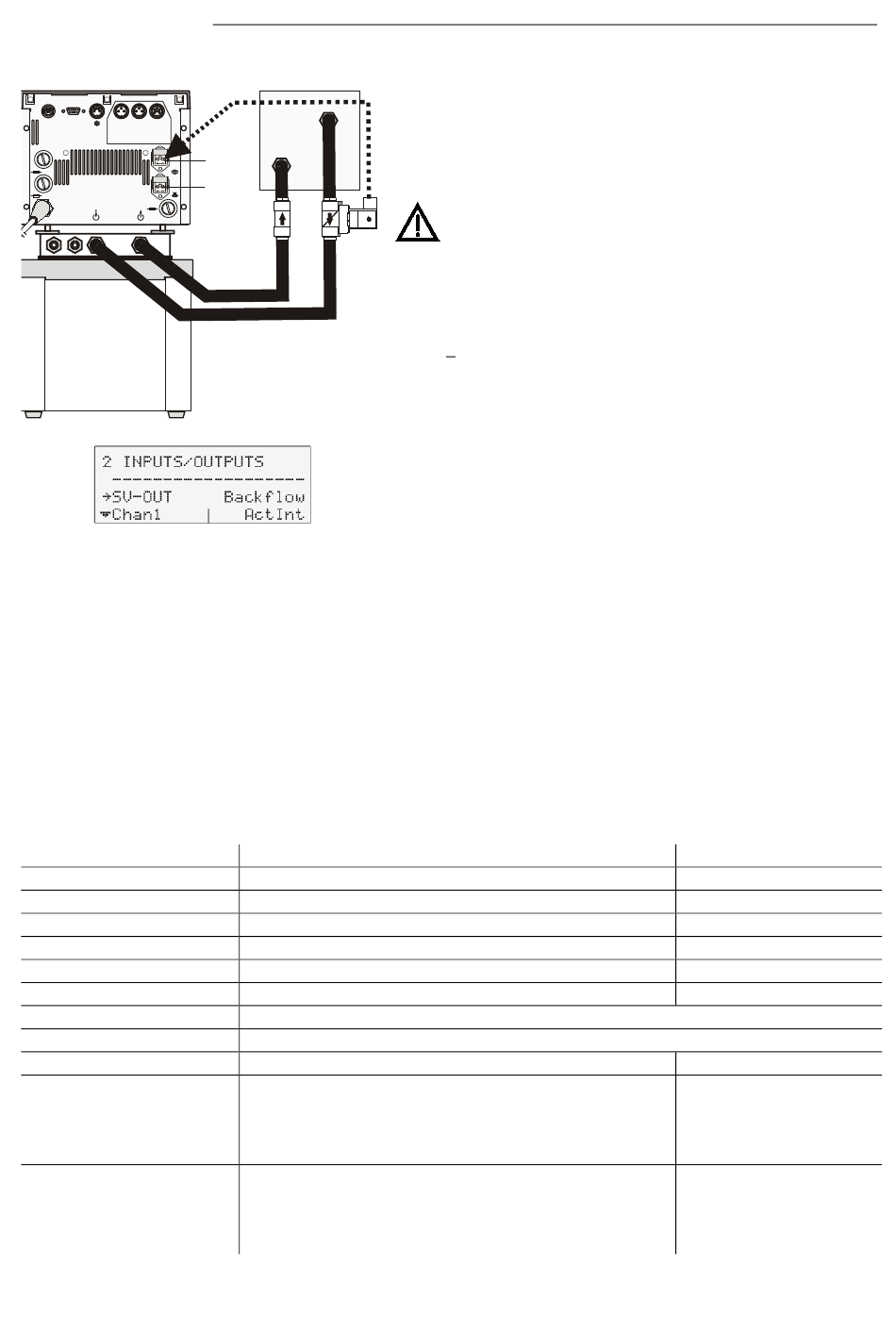

Si le système externe est placé plus haut que le
thermostat, il faut éviter un retour du médium dans la cuve
à l'arrêt de l'appareil, si le volume de la cuve n'est pas
suffisant pour absorber ce surplus de liquide.
Danger de débordement !
A cet effet on peut brancher soit un jeu de vannes
électromagnétiques soit un robinet d'arrêt sur les sorties
aspirante et foulante.

Les vannes électromagnétiques se branchent
directement sur les prises (13) sur la face arrière de
l'appareil.

Si la prise (14) est utilisée:
Dans le menu > Inputs/Outputs < dans
> SV-Out < mettre sur > Backflow <.
Réf. de cde. Description
8 980 701 Vanne électromagnétique p. circuit externe,
à +100 °C
8 970 456
8 970 457
8 mm
12 mm
8 mm
12 mm
8 mm
Robinet à +90 °C
Robinet à +200 °C
Plage de température
-20 °C à 120 °C
-20 °C à 120 °C
-50 °C à 200 °C
-50 °C à 200 °C
-50 °C à 100 °C
-100 °C à +350 °C
-50 °C à +200 °C
HL / SL
