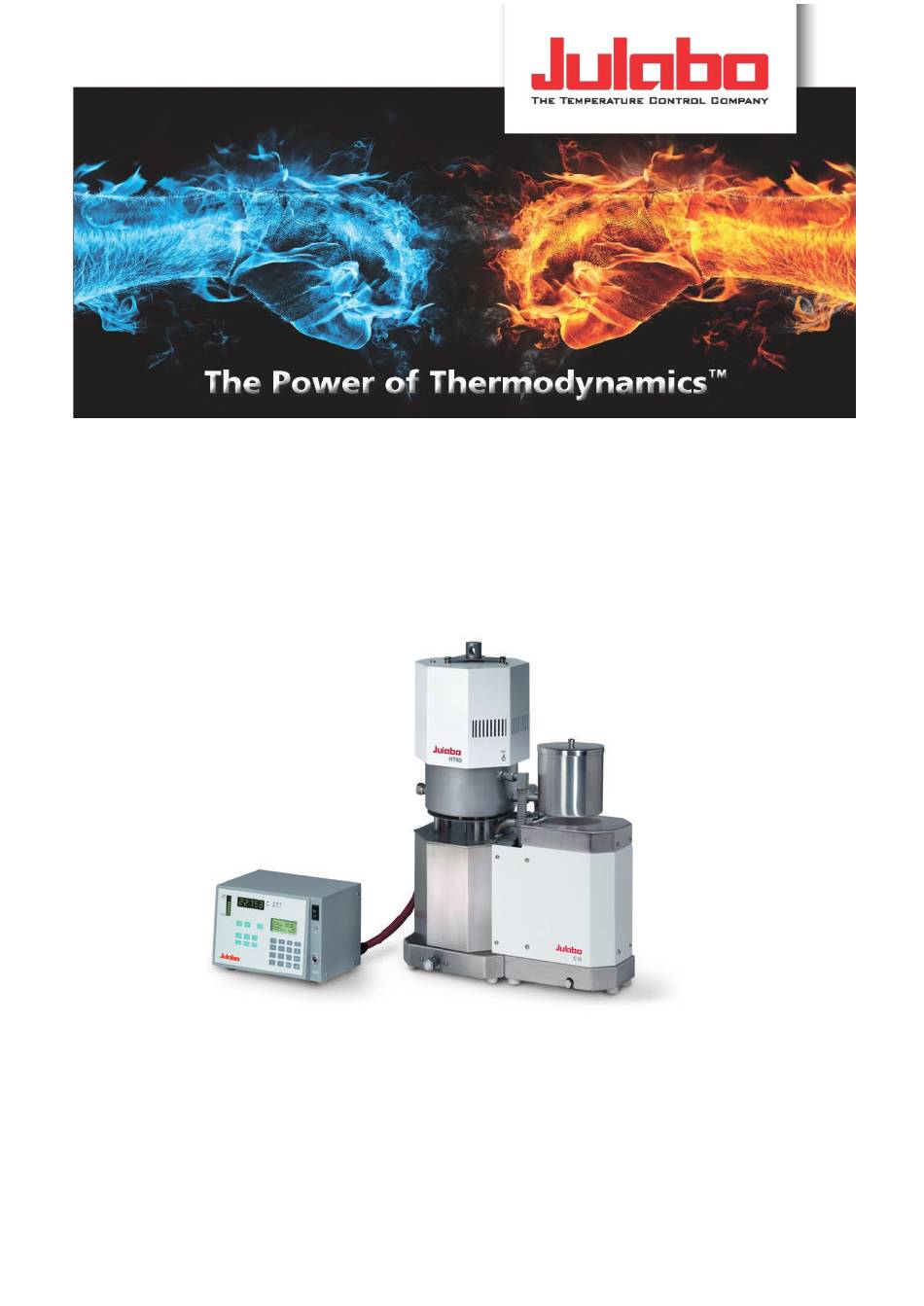

Mode d'emploi original

Thermostats à haute Température

HT60-M2

HT60-M3

Module de refroidissement C.U.

Forte HT avec refroidissement

1.950.3727.fr.V06

01/22

JULABO GmbH

77960 Seelbach/Germany  Tel. +49 7823 51-0  Fax +49 7823 2491  info.de@julabo.com  www.julabo.com

Sommaire des Matières pour Julabo HT60-M2

Page 1 Mode d’emploi original Thermostats à haute Température HT60-M2 HT60-M3 Module de refroidissement C.U. Forte HT avec refroidissement 1.950.3727.fr.V06 01/22 JULABO GmbH 77960 Seelbach/Germany  Tel. +49 7823 51-0  Fax +49 7823 2491  info.de@julabo.com  www.julabo.com...
Page 2 Tous nos remerciements! La Société JULABO vous remercie de la confiance que vous lui avez accordée en achetant cet appareil. Ce mode d’emploi vous fera comprendre le mode de travail et les possibilités que vous offrent nos thermostats. D é b a l l a g e e t c o n t r ô l e Après déballage, contrôlez l’appareil et ses accessoires à...
Page 3 HT60-M2 / HT60-M3 Table des matières UTILISATION NORMALE ......................5 1.1. Description ........................5 RESPONSABILITE DE L’UTILISATEUR – INFORMATIONS DE SECURITE ......6 2.1. Environnement ........................ 7 2.2. C.E.E. – Conformité ......................8 2.3. Garantie ......................... 12 2.4. Caractéristiques techniques ..................13 2.5.
Page 4 8.8. Sondes de température ....................58 PANNES POSSIBLES / MESSAGES D'ALARME ..............60 10. POSSIBILITES DE BRANCHEMENT ELECTRIQUE ..............62 11. COMMANDE A DISTANCE ....................... 64 11.1. Préparation ........................64 11.2. Communication avec un ordinateur, resp. une centrale ..........65 11.3.
Page 5 HT60-M2 / HT60-M3 Utilisation normale Les thermostats pour haute température HT60-M2 et HT60-M3 sont spécialement conçus pour être utilisé dans des circuits fermés, au laboratoire, en centre technique ou en production tel dans des colonnes de distillation, des réacteurs chimiques, des autoclaves, des appareils de moulage.
Page 6 Responsabilité de l’utilisateur – Informations de sécurité Responsabilité de l’utilisateur – Informations de sécurité Les produits de la Société JULABO GmbH offrent un fonctionnement sûr, s’ils sont installés, manipulés et contrôlés suivant les règles de sécurité générale. Ce chapitre explique les dangers potentiels liés à l’utilisation de thermostats et donne les principales mesures de sécurité...
Page 7 Signalisation d’une surface très chaude. (L’étiquette est mise en place par JULABO) Faites attention aux recommandations dans le mode d’emploi de l’appareil que vous branchez sur le thermostat et en particulier aux remarques sur la sécurité.
Page 8 Responsabilité de l’utilisateur – Informations de sécurité 2.2. C.E.E. – Conformité...
Page 9 HT60-M2 / HT60-M3...
Page 10 Responsabilité de l’utilisateur – Informations de sécurité...
Page 11 HT60-M2 / HT60-M3...
Page 12 10 000 heures de travail au maximum. La condition préalable est que l'utilisateur enregistre l'appareil sur www.julabo.com, en indiquant le numéro de série, dans les quatre semaines suivant la mise en service. La date de facturation de JULABO GmbH est déterminante pour la garantie.
Page 13 HT60-M2 / HT60-M3 2.4. Caractéristiques techniques Données de performances mesurées selon DIN12876. Puissances de froid jusqu’à 20 °C mesurées avec de l’éthanol, au-dessus de 20 °C mesurées avec de l’huile thermique, sauf indication contraire. Les données de performances sont valables pour une température d’environnement de 20 °C. Les valeurs de performances peuvent différer de celles d’autres liquides de bain.
Page 14 Responsabilité de l’utilisateur – Informations de sécurité HT60-M3 HT60-M3 & C.U. Plage de température de travail °C 70 ... 400 40 … 400 Précision °C ±0,01 ... ±0.1 Précision affichage ±0.5 ±1Digit Affichage de température digital commande manuelle par clavier affichage au DIALOG-DISPLAY (LCD) commande à...
Page 15 HT60-M2 / HT60-M3 Possibilités de branchements: Interface série (commutable) RS232/RS485/Profi Entrée programmateur 0 - 10 V / 0 - 20 mA Sorties enregistreur canal 1 / 2 0 - 10 V / Canal 3 0 - 20 mA / 4 - 20 mA Entrée Stand-by pour coupure d’urgence...
Page 16 Responsabilité de l’utilisateur – Informations de sécurité 2.5. Eau de refroidissement Pression eau de refroidissement (IN / OUT ) max. 4,5 bar Différence de pression (IN - OUT ) 2 à 4,5 bar Débit habituellement 2 l/min Plage de température recommandée de l’eau de refroidissement : 10 - 15 °C Plage de température autorisée de l'eau de refroidissement : 5 - 35 °C...
Page 17 HT60-M2 / HT60-M3 Eléments de pilotage et de commande 3.1. M2 / M3 – Electronique de régulation déportée °C Interrupteur, éclairé Bouton Start / Stop Bouton température de travail T Bouton pour remplir automatiquement et dégazer Bouton limite de température haute Bouton limite de température basse...
Page 18 Eléments de pilotage et de commande MULTI-DISPLAY (LED) affichage de la température effective actuelle Bouton DISPLAY-Commutation affichage T° effective interne/externe Lampes de contrôle: Affichage de température - Effective externe Alarme / Refroidissement / Chauffage Ecran DIALOG-DISPLAY (LCD) 1. ligne: Consignes commutables.
Page 19 HT60-M2 / HT60-M3 Face arrière SERIAL REG+E-PROG STAND-BY ALARM HT60 MADE IN GERMANY Prise SUB-D9: Interface RS232/RS485 SERIAL Prise: Signal pour enregistreur et entrée programmateur (consigne externe) REG+E-PROG Prise: Entrée Stand-by (arrêt d’urgence externe) STAND-BY Prise: Sortie pour alarme externe ALARM Prise pour câble de commande vers thermostat HT60...
Page 20 Eléments de pilotage et de commande 3.2. Thermostat HT60 avec module de refroidissement C.U.- (Option) Face avant zone froide HT60 zone de refroidissement zone chaude Face arrière: Représentation: module C.U. Séparé du HT60...
Page 21 HT60-M2 / HT60-M3 Support fixe avec vis de fixation; ∅12; M8 Connexion pour 2. Vase d‘expansion; M16x1 / ∠37° Vis de vidange pour liquide caloriporteur; M16x1 Vase d’expansion / Connexion pour vase d‘expansion; M16x1 43/43a (Sert d’entonnoir lors du remplissage) 44/45 Connexion de l’eau de refroidissement à...
Page 22 Recommandations de sécurité! Recommandations de sécurité! 4.1. Explications des autres recommandations Le mode d’emploi énumère d’autres recommandations de sécurité, signalées par un triangle contenant un signe d’exclamation. „Attention, Avertissement d’une zone dangereuse.“ En rapport avec un mot de signalisation la signification du danger est classifiée. Lire et observer attentivement les instructions.
Page 23 HT60-M2 / HT60-M3 • Les raccordements des tuyaux doivent être sécurisés. • Contrôler régulièrement les tuyaux utilisés (p.ex. fissures). • Ne pas mettre en marche un appareil endommagé ou non étanche. • Avant d’effectuer des travaux de service ou de réparation et avant de déplacer l’appareil, débrayer l’appareil et couper la connexion au réseau d’alimentation.
Page 24 Recommandations de sécurité! REMARQUES: Les systèmes de sécurité doivent être contrôlés au moins 2 fois par an! • Sécurité de température haute selon IEC 61010-2-010 Avec un tournevis diminuer la valeur ajustée jusqu’à ce que l’appareil s’arrête (température effective). Sécurité de niveau de fluide •...
Page 25 HT60-M2 / HT60-M3 Préparations 5.1. Mise en place Thermostat à circulation HT60 et Thermostat à circulation HT60 avec module de froid C.U.: sur une table • Poser le thermostat à circulation sur une surface plane, sur un matériau non inflammable.
Page 26 -KühlungMax (refroidissement max) – doit avoir impérativement une valeur supérieure à 0 (valeur conseillée: 100 %) pour permettre au pilotage automatique du refroidissement d’être active. (Voir 8.6. ) Montage du module C.U. Référence JULABO 9 790 100 Module de froid C.U. Placer la partie métallique (60) •...
Page 27 HT60-M2 / HT60-M3 Montage des électrovannes JULABO réf.: 8 980 704 3 Electrovanne • Fixer le vase d‘expansion (43) sur le support (41) (Clé SW19). • Fixer l’électrovanne à l’entrée des eaux de refroidissement (45).Respecter les directions d’écoulement (flèche). Brancher l’eau de refroidissement sur l’électrovanne et à la sortie (44) avec des tuyaux l.
Page 28 Préparations 5.3. Couverture de gaz inerte Avertissement : Sortie de gaz Risque d’asphyxie De par sa construction, la zone de refroidissement du thermostat n’est pas hermétique car elle sert également de vase d’expansion pour le fluide caloporteur qui se dilate pendant la montée en température.
Page 29 Avant d’utiliser un autre médium que ceux recommandés, prière de contacter impérativement JULABO, ou son représentant. JULABO décline toute responsabilité en cas de dommages résultant du choix d’un liquide caloporteur inadéquat. De tels liquides inadaptés sont par exemple des substances qui présentent: •...
Page 30 Brûlure de la peau de personnes • Troubles respiratoires par atmosphère chaude • JULABO propose des tuyaux métalliques avec des directives précises de montage (Nr. 1.950.0013). Ces directives de montages sont très détaillées et doivent absolument être suivies à la lettre. Instruction de sécurité...
Page 31 M2 / M3 et enclencher la sécurité. Rallonge pour câble de transfert de données, 5 m – JULABO Réf.: 8 980 125 Si nécessaire, relier le module de froid C.U. avec le câble de transfert de données (56) à...
Page 32 Préparations Remplissage 1. Fixer un tuyau sur le trop plein (48) et le relier à un récipient adéquat. 2. Oter les vis des connexions de la pompe (50, 51) et les relier avec des tuyaux métalliques au système externe. (Clé: SW 19) 3.
Page 33 HT60-M2 / HT60-M3 5.8. Dégazage Lors du processus de remplissage, la pompe génère des bulles dans le liquide caloporteur. L’étape du dégazage automatique permet d’éliminer ces bulles ainsi que la fraction des composants légers de l’huile par le tuyau de dégazage. .
Page 34 Préparations Setp.: 250.00°C • Une fois la température de consigne atteinte, le mode de dégazage IntAct: 250.00°C sera stoppé. Un signal sonore retentit et sur l’écran DIALOG- Power 50 % DISPLAY (LCD), à la ligne 4, est demandé une validation par la Control: intern degased->Enter...
Page 35 HT60-M2 / HT60-M3 5.9. Refroidissement ATTENTION: Assurez une bonne fixation des tuyaux! Respecter toutes les normes et règlements, d’utilisation de l’eau, qui sont en vigueur sur le lieu d’utilisation. Avec une température de travail au-delà de 200°C, travailler systématiquement avec le système de refroidissement.
Page 36 • L’appareil est mis sous tension avec l’interrupteur principal (1).  Pendant l’autotest qui suit, tous les segments au MULTI-DISPLAY (LED), toutes les lampes de contrôle et le DIALOG –DISPLAY sont JULABO allumés. HT-30/60 Après ce test, le numéro de version software de l’appareil est affiché...
Page 37 HT60-M2 / HT60-M3 Fonctionnement en manuel 7.1. Start - Stop Start: • Appuyer sur le bouton Start/Stop La température actuelle du bain est affichée au MULTI-DISPLAY (LED). (exemple: 21.03 °C) Stop: • Appuyer sur le bouton Start/Stop Au MULTI-DISPLAY (LED) s'affiche "OFF".
Page 38 Fonctionnement en manuel 7.3. Avertissement lors d'un dépassement de température Plus de protection pour vos échantillons!  )) )) )) Lors d'un dépassement bas ou haut des valeurs limites choisies, un signal acoustique intermittent se fait entendre (brevet no. G94 10 134.5). Ajustage limite de température haute: Overtmp:305.00°C ExtAct: xxxxxx°C...
Page 39 HT60-M2 / HT60-M3 7.4. Ajustage de la température de sécurité Les systèmes de sécurité doivent être contrôlés au moins 2 fois par an! Voir page 24 (Sécurité de surchauffe) • Appuyer continuellement sur bouton. La valeur actuelle de la sécurité...
Page 40 Fonctionnement en manuel 7.5. Régulation interne / externe La régulation électronique peut réguler la température en fonction de la température interne au module de chauffage ou directement en fonction de la température du circuit externe. Préparation pour une régulation externe: Brancher une sonde Pt100 à...
Page 41 HT60-M2 / HT60-M3 Synoptique du menu • Bouton MENU : Accès aux différents niveaux. • Avec les curseurs choisir le sous menu et confirmer avec le bouton Enter • Avec le bouton Escape retour au niveau précédent.
Page 42 Synoptique du menu 8.1. Configuration Dans le niveau de configuration se trouvent les paramètres de base concernant le fonctionnement du thermostat. >Configuration • Avec le bouton Enter entrer dans le menu configuration. Control param. Profile Start Configuration Int.Programmer • avec les curseurs choisir le paramètre à...
Page 43 RS232/RS485 (20) par un PC resp.une centrale. Autostart Le thermostat (M1) est configuré et livré par JULABO suivant les recommandations N.A.M.U.R. Cela veut dire qu’après une coupure de courant l’appareil doit se mettre en ‘’sureté’’. Cet état est signalé à...
Page 44 Synoptique du menu AVERTISSEMENT Lors d’une mise en marche du thermostat par la fonction “AUTOSTART“, il est impératif de s’assurer et de contrôler que la remise en marche sans surveillance ne présente aucun danger pour une installation ou des personnes. L’appareil ne répond plus aux recommandations N.
Page 45 HT60-M2 / HT60-M3 8.2. Paramètres de régulation Les paramètres de régulation Xp, Tn et Tv sont automatiquement calculés pendant l’identification du système (voir page 42) et mémorisés. Chacun de ces paramètres peut être, si nécessaire, modifié Configuration manuellement. >Control param.
Page 46 Remarques: Les paramètres >Xpu<, >CoSpeed< et >Dynamik< ne sont accessibles qu’à partir de la version V4.XX. JULABO Si le régulateur électronique (V 4.xx) M2 / M3 est combiné avec HT-30/60 une version plus vieille d’un thermostat à circulation HT60, ces Controller paramètres ne sont pas accessibles et ils ne sont pas affichés...
Page 47 HT60-M2 / HT60-M3 Optimisation des paramètres de régulation PID Une éventuelle variation de température dans le temps donne une indication sur une modification à apporter aux paramètres de régulation. Les paramètres sont optimisés au mieux Sans optimisation des paramètres vous obtenez les courbes...
Page 48 Synoptique du menu 8.3. Démarrage du programmateur Avec le menu démarrage du programmateur intégré, on peut appeler et démarrer un des 6 programmes de température mis en mémoire. Ce démarrage peut être effectué manuellement ou grâce à l’horloge interne. Configuration Important: >Identif.
Page 49 HT60-M2 / HT60-M3 • Si vous avez choisi time, un nouveau sous menu s’ouvre pour définir l’heure de démarrage. Un segment clignotant vous indique que vous pouvez entrer une valeur. Exemple: hour.min 6:00 h hour.min Heures minutes Day.Mon Jour et mois Year Année...
Page 50 Synoptique du menu 8.3.1. Interruption d’un profil • En appuyant sur le bouton Start/Stop on peut interrompre ou Setp. : xx.xx°C IntAct: xx.xx°C continuer un profil. Prof. : x Stp: x *** pause *** Remain: xx:xx:xx Les valeurs de température et de temps actuels sont figées. Sur le DISPLAY de dialogue (LCD) clignote le message „pause“.
Page 51 HT60-M2 / HT60-M3 8.4. Programmateur intégré Avec le programmateur intégré, on peut rapidement et simplement programmer une fonction température dans le temps. Ce déroulement est appelé programme. Un programme est composé de différents segments. Ces segments sont définis par un temps (t:) et une température à...
Page 52 Synoptique du menu Edit Int.Programmer >Edit Delete Etablir un programme: Print Set Clock >Edit Profile: 1 • Un segment clignotant vous demande d’entrer un chiffre. Step: Setp: 100.00°C Sous le point ‘’Edit Profile’’, entrez le numéro du programme. (entre Time[h.m] 01:05 no.
Page 53 HT60-M2 / HT60-M3 Int.Programmer Effacer un programme. Edit >Delete Print • Un segment clignotant vous demande d’entrer le no. de programme Set Clock >Delete Prof. dans lequel vous voulez effacer un ou plusieurs segments. from Step to Step • Dans les lignes 2 et 3 du DISPLAY de dialogue (LCD), entrer les delete nos.
Page 54 Synoptique du menu 8.5. Entrées et sorties analogiques Dans ce sous menu, on peut modifier l’entrée programmateur resp. la sortie enregistreur sur la prise REG+E-PROG (21). • Avec Enter entrer dans le sous menu „Inputs/Outputs“ • avec les curseurs choisir le sous menu et confirmer avec Enter Chan.
Page 55 HT60-M2 / HT60-M3 Exemple: Valeur de température basse 10 °C Valeur de température haute 210 °C Echelle de 200 °C sur la largeur du papier 10 °C 210 °C Pente 50 mV/K ∆ Τ = 200 K 197 °C 202 °C Valeur de température basse...
Page 56 Synoptique du menu Exemple: • sur le programmateur externe afficher 50.0 °C! >EPROG: Current L Value 0.0°C Sur la ligne 4 du DISPLAY de dialogue (LCD) cette valeur est affichée H Value 300.0°C pour contrôle (exemple: ExtSet 50.0 °C). ExtSet 50.0°C Après être revenu dans le niveau précédent avec Escape EPROG :...
Page 57 HT60-M2 / HT60-M3 8.6. Bande de limitation Les limitations IntMax et IntMin ne sont effectives que dans le mode régulation externe (voir Chap. 7.5. Régulation interne / externe) Inputs/Outputs Elles limitent la température du bain interne au maximum/minimum >Limits Interface choisi, même au cas où...
Page 58 Synoptique du menu 8.7. Interface Série Dans la plupart des cas, la modification des paramètres de l’interface ne Inputs/Outputs sont à faire qu’une fois. Ces modifications se font dans le menu Limits Interface. >Interface Temp.Sensor • Avec Enter entrer dans le menu „Interface“. Interface >Type RS232...
Page 59 HT60-M2 / HT60-M3 ATC Int: Sert à rattraper la différence de température qui peut apparaître entre le thermostat et un point de mesure défini dans la cuve (p.e. Thermostat (T thermomètre calibré). Point de mesure (T • Mesurer la différence de température (∆T) entre le thermostat (T...
Page 60 • Fuite sur un tuyau (perte de niveau dans la cuve due à la fuite). Remplacer le tuyau et compléter le remplissage de liquide. • Le flotteur est défectueux (p.e. suite à une avarie de transport). Réparation par un service agréé JULABO. • Disfonctionnement d’une ou des deux sondes température du module CU.
Page 61 (arrêt/marche). Si le thermostat se remet en alarme après l'avoir remis sous tension, il faut le faire contrôler par un service technique. En cas de besoin, faire vérifier l’appareil par un technicien JULABO ou du personnel formé. Sécurité électrique: •...
Page 62 Possibilités de branchement électrique 10. Possibilités de branchement électrique ATTENTION: N'utiliser que des câbles de liaison avec tresse métallique d'isolation. Le blindage du câble de branchement est relié à la prise du boîtier et au tube de la sonde. Interface série RS232/RS485 Cette prise sert à...
Page 63 HT60-M2 / HT60-M3 Prise pour entrée STAND-BY (Arrêt d’urgence coup de poing) Câblage: Signal non câblé 5 V / DC Activer l’entrée Stand-by: • Dans le menu „Stand-by“ mettre le paramètre sur „yes“ (voir page 44). • Faire le branchement sur un contacteur externe (p.e. AK, arrêt d’urgence) ou un contact d’alarme de la centrale.
Page 64 Commande à distance Prise pour sonde Pt100 externe Branchement de la sonde: Signal Blindage Prise Pt100 Le blindage du câble de branchement est relié à la prise du boitier et au tube de la sonde. Vue sur le côté de soudure. 11.
Page 65 • Programme de pilotage Easy Temp – permet de programmer, visualiser et documenter des profils de température en fonction du temps avec un PC et un appareil JULABO. Disponible gratuitement sur www.julabo.com ou référence JULABO 8 901 102. Si le thermostat a été configuré pour être commandé par un ordinateur, au MULTI-DISPLAY (LED) s'affiche le message "r OFF"...
Page 66 Commande à distance 11.3. Syntaxe de commande Si l’on travaille avec l’interface RS485, il faut devant chaque commande, mettre impérativement l’adresse à trois chiffres de l’appareil (Axxx_ ) in-Commande: Demande des paramètres resp. des températures. Commande Paramètre Réaction/réponse du thermostat version aucun N°.
Page 67 HT60-M2 / HT60-M3 Commande Paramètre Réaction/réponse du thermostat aucun in_mode_04 Régulation de température interne/externe: 0 = Régulation interne (dans le bain). 1 = Régulation externe avec Pt100 (dans un système). aucun in_mode_05 Etat du thermostat: 0 = Arrêt 1 = Marche...
Page 68 Commande à distance out-Commande: Ajuster le paramètre resp. les températures Commande Paramètre Réaction/réponse du thermostat out_mode_02 Pas d’identification. Les derniers paramètres en mémoire sont utilisés pour la régulation. out_mode_02 Identification unique du système après le prochain démarrage. out_mode_02 Identification continuelle du système après chaque démarrage. out_mode_04 Régulation de température interne.
Page 69 HT60-M2 / HT60-M3 Configuration Un réglage de ces valeurs en passant par la prise RS n’est réaliste que >Identif. si le paramètre pour l’identification est placé sur „off“. Setpoint RS232 Avec une identification active (Voir page 42) les paramètres de Autostart régulation Xp, Tn et Tv d’un circuit sont automatiquement déterminés et...
Page 70 Commande à distance Description Messages de panne Cet ordre n'est pas autorisé dans ce mode. -09 COMMAND NOT ALLOWED IN CURRENT OPERATING MODE La valeur entrée est trop petite. -10 VALUE TOO SMALL La valeur entrée est trop grande. -11 VALUE TOO LARGE Panne dans le convertisseur A/D.
Page 71 Merci de compléter ce questionnaire et le joindre à l'appareil ou envoyez le nous par avance par e-mail ou par fax. • JULABO ne prendra pas en compte une avarie de transport résultant d’un emballage non approprié. JULABO se réserve le droit, dans le sens d'une amélioration de produit, de modifier...
