V2 AXIL Serie Instructions D'installation page 92

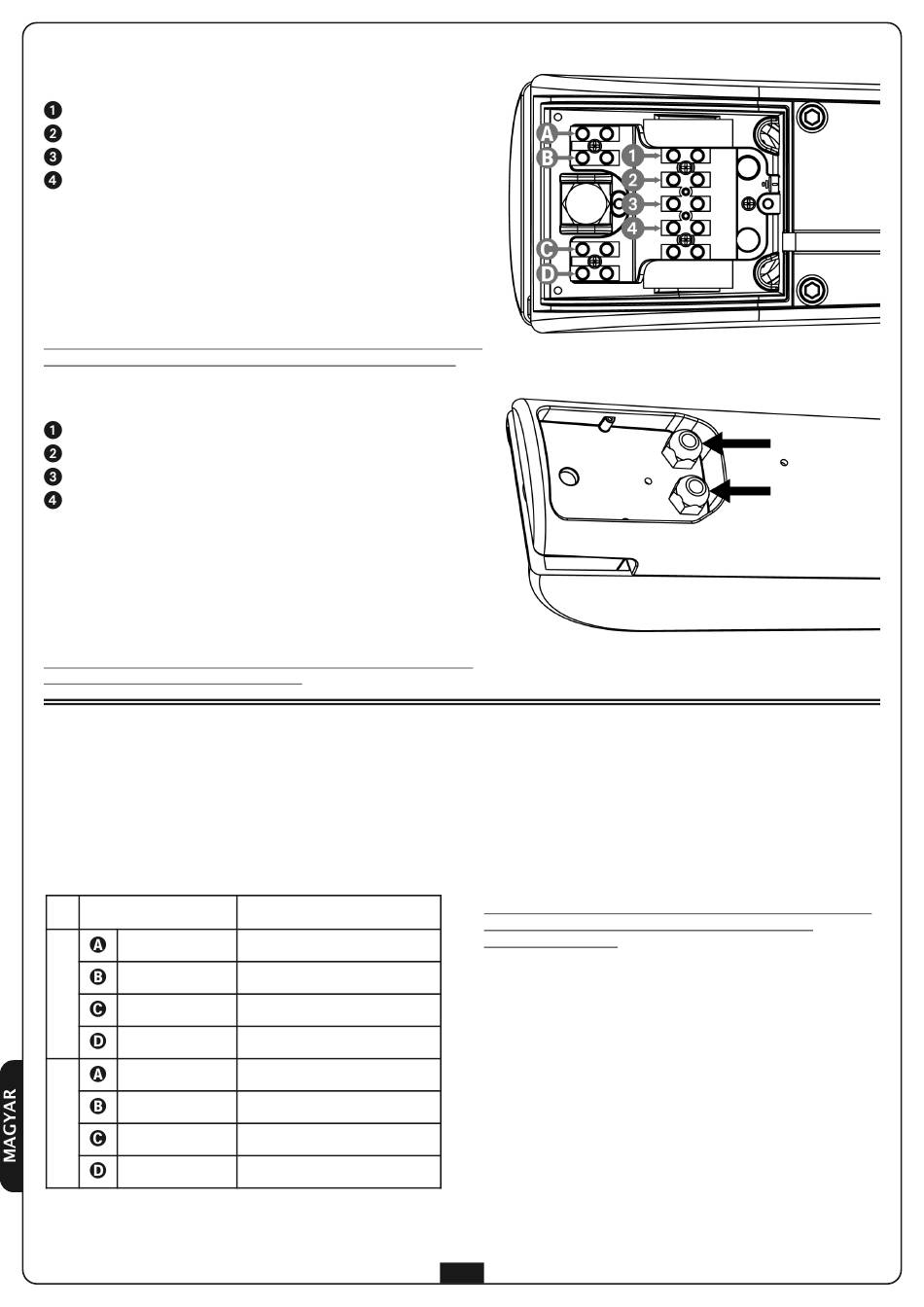

ELEKTROMOS CSATLAKOZÁSOK
230V-os és 120V-os modellek
Földzárlat védelem
Nyitás
Közös
Zárás
m
FIGYELEM:
• A földelő kábel csatlakoztatását mindig az érvényben
lévő szabványoknak megfelelően végezze
(EN 60335-1, EN 60204-1).
• A csatlakozáshoz csak H05RN-F típusú 4G0, 75 vagy 4G1
kábeleket használjon maximum 10 mm kü l ső átmérővel
Fejezze be az elektromos csatlakozásokat a motor hátsó terének
a műanyag fedéllel való lezárásával és a kábelprés zárásával.
24V-os modellek
Földzárlat védelem
+
-
Nincs használva
m
FIGYELEM:
• A földelő kábel csatlakoztatását mindig az érvényben
lévő szabványoknak megfelelően végezze
(EN 60335-1, EN 60204-1).
• A csatlakozáshoz csak H05RN-F típusú 3G1,5 kábeleket
használjon maximum 10 mm kü l ső átmérővel
Po zakończeniu połączenia elektrycznego zamknąć tylną obudowę
silnika i zamocować przewód dławikiem.
KÓDOLÓ CSATLAKOZÁS
m
FIGYELEM: A kódoló működéséhez, amikor zárt
helyzetben van, mindkét kapu panelnek neki kell
fekü d ni a mechanikus ü t közőnek.
Ezután ismertetjü k a kódolónak a vezérlő egységhez
csatlakoztatásához követendő műveleteket:
KÓDOLÓ kábel
VÖRÖS
M
O
FEKETE
T
O
KÉK
R
1
FEHÉR
VÖRÖS
M
O
FEKETE
T
O
KÉK
R
2
FEHÉR
All manuals and user guides at all-guides.com
VEZÉRLŐ EGYSÉG
+ 24 Vdc
COM (-)
FCA2
FCC2
+ 24 Vdc
COM (-)
FCA1
FCC1
m
FIGYELEM: A kábelek meghosszabbítását csak
polietilén köpenyes 4x0,22 árnyékolt kábellel szabad
készíteni.
m
FIGYELEM: Csatlakoztassa az árnyékoló harisnyát
a közös tartozékokhoz. Ellenőrizze, hogy a tartozékok
tápegységének földelése csatlakoztatva legyen a
közös tartozékokhoz.
Fejezze be az elektromos csatlakozásokat a motor hátsó
terének a műanyag fedéllel való lezárásával és a
kábelprés zárásával.
