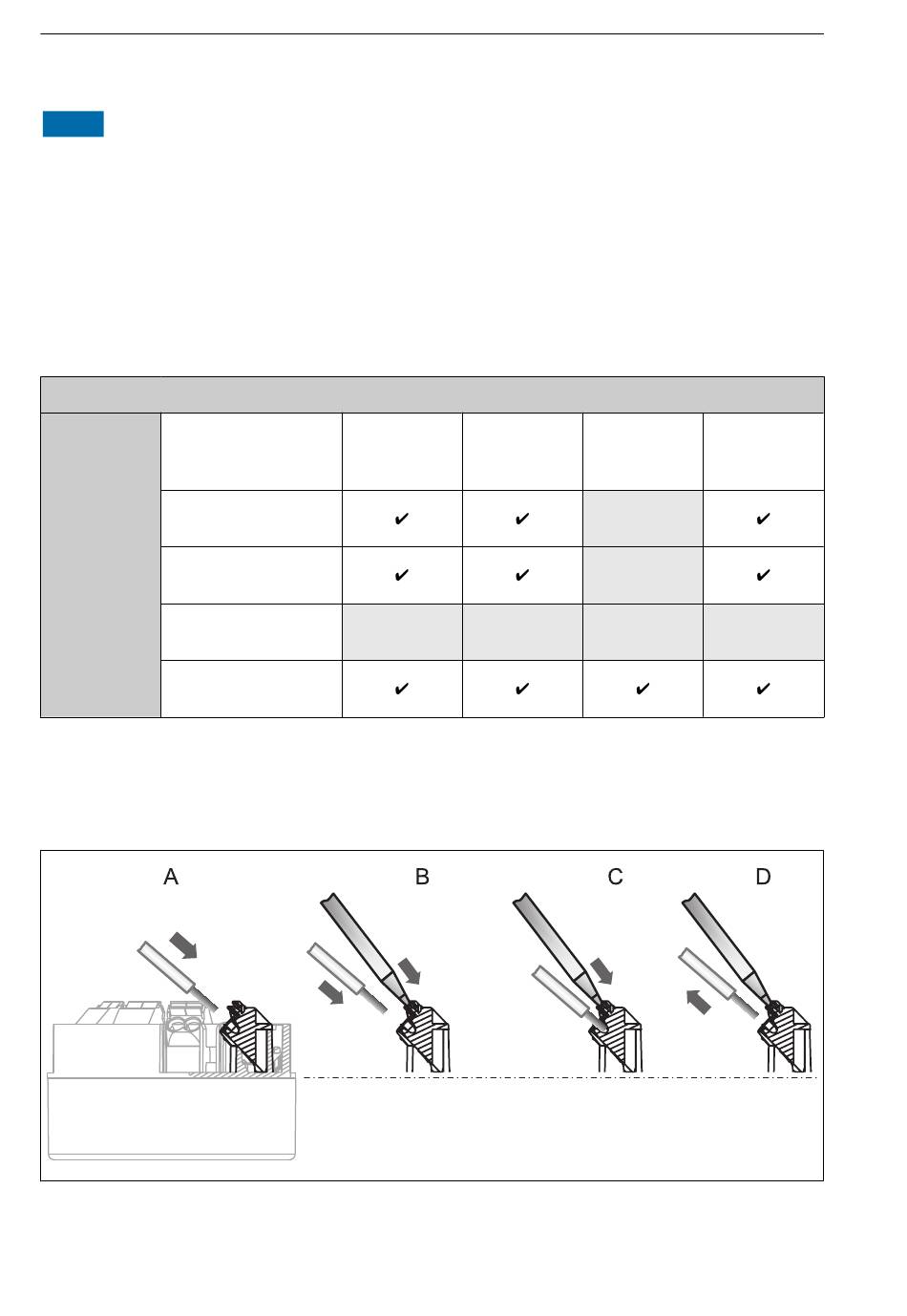

Câblage
5.2
Raccordement du signal capteur
AVIS
Lors du raccordement de deux capteurs, il faut veiller à ne créer aucune liaison
galvanique entre eux (par ex. par des éléments non isolés du doigt de gant). Les
courants de compensation ainsi générés faussent considérablement la mesure.
Les capteurs doivent être galvaniquement séparés entre eux ; chaque capteur doit ainsi être
relié séparément à un transmetteur. Le transmetteur assure une séparation galvanique
suffisante (> 2 kV AC) entre entrée et sortie.
Lors de l'occupation de deux entrées capteur, les combinaisons de raccordement suivantes
sont possibles :
RTD ou résistance, 2
fils
Entrée
RTD ou résistance, 3
capteur 2
fils
RTD ou résistance, 4
fils
Thermocouple (TC),
tension
5.2.1
Raccordement à des bornes à ressort
Un tournevis cruciforme de 3 mm est nécessaire.
å 5
Raccordement des bornes à ressort
12
Entrée capteur 1
RTD ou
RTD ou
résistance, 2
résistance, 3
fils
fils
-
-
®
iTEMP
RTD ou
Thermocouple
résistance, 4
(TC), tension
fils
-
-
-
-
Endress+Hauser
TMT82
A0008322
