Pos. Fonction
4 Affichage des valeurs
mesurées
5 Affichage de valeurs/voies
S1, S2, DT, PV, I, %
6 Affichage 'Configuration
verrouillée''
7 Signaux d'état
Symboles
6.1.3 Commande locale
AVIS
ESD - Electrostatic discharge. Protéger les bornes contre toute décharge électrostatique.
►
Un non respect peut entraîner la destruction ou le dysfonctionnement de composants
électroniques.

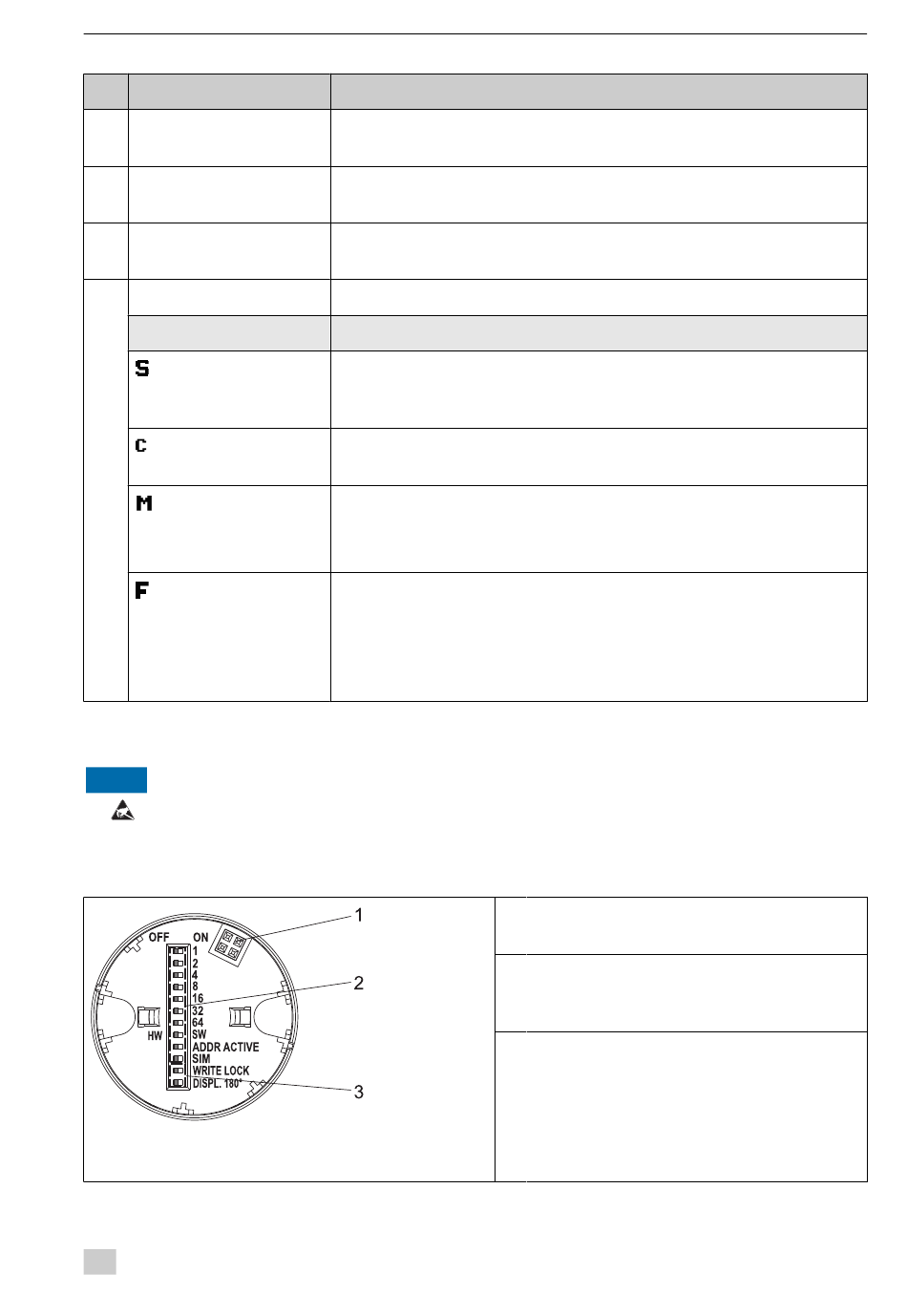

å 10 Réglages hardware via micro-commutateurs
Procédure pour le réglage des micro-commutateurs :
1. Ouvrir le couvercle sur la tête de raccordement ou le boitier de terrain.
Endress+Hauser
Description
Affichage de la valeur mesurée actuelle.
par ex. S1 pour une valeur de la voie 1 ou DT pour la température de l'appareil
Lors du verrouillage du paramétrage/de la configuration via le hardware il apparait
le symbole 'Configuration verrouillée'.
Signification
"Hors spécifications"
L'appareil est utilisé en dehors de ses spécifications techniques (par ex. pendant le
démarrage ou un nettoyage)
"Mode service"
L'appareil se trouve en mode service (par ex. pendant une simulation).
"Maintenance nécessaire"
Une maintenance est nécessaire. La valeur mesurée reste valide.
La valeur mesurée et le message d'état sont affichés en alternance.
Message d'erreur "Erreur de fonctionnement"
Présence d'une erreur de fonctionnement. La valeur mesurée n'est plus valide.
Message d'erreur et "- - - -" (pas de mesure valable) sont affichés en alternance.
Des indications détaillées sur les messages d'erreur figurent dans le manuel de mise
en service sur le CD-ROM fourni.
1 : Liaison embrochable avec le transmetteur de tête de
2 : Micro-commutateurs (1 - 64, SW/HW, ADDR et
3 : Micro-commutateurs (WRITE LOCK = protection
A0014562
sonde
SIM = mode simulation) sans fonction pour ce
transmetteur
en écriture; DISPL. 180° = rotation de l'afficheur de
180°)
Possibilités d'utilisation
